スマホとPicoWをBLE接続する簡単なアプリを作る

Posted at

環境構築は前回の記事を参照

スマホ＋BLEの基本から確認したいので各要素は次の通り

要素 内容
画面 1画面だけ
ボタン1 LED ON（Picoにコマンド送信）
ボタン2 LED OFF（Picoにコマンド送信）
BLEスキャン ボタンを押すと、周辺のBLEデバイスを探してPicoに接続する
通信方式 GATT接続、CharacteristicにWrite

スマホアプリの動作（まずはシンプルに）
　├ スマホから周辺のBLEデバイスをスキャンする
　├ PicoTempを見つけてリストに表示する
　└ タップすると接続する

作業の流れ
１．必要なFlutterライブラリ（BLE通信用）を追加する
２．アプリ画面に「LED ON」「LED OFF」ボタンを設置する
３．BLEでPicoに接続してコマンドを送る

１．BLE通信ライブラリを追加する

使うライブラリはflutter_blue_plus

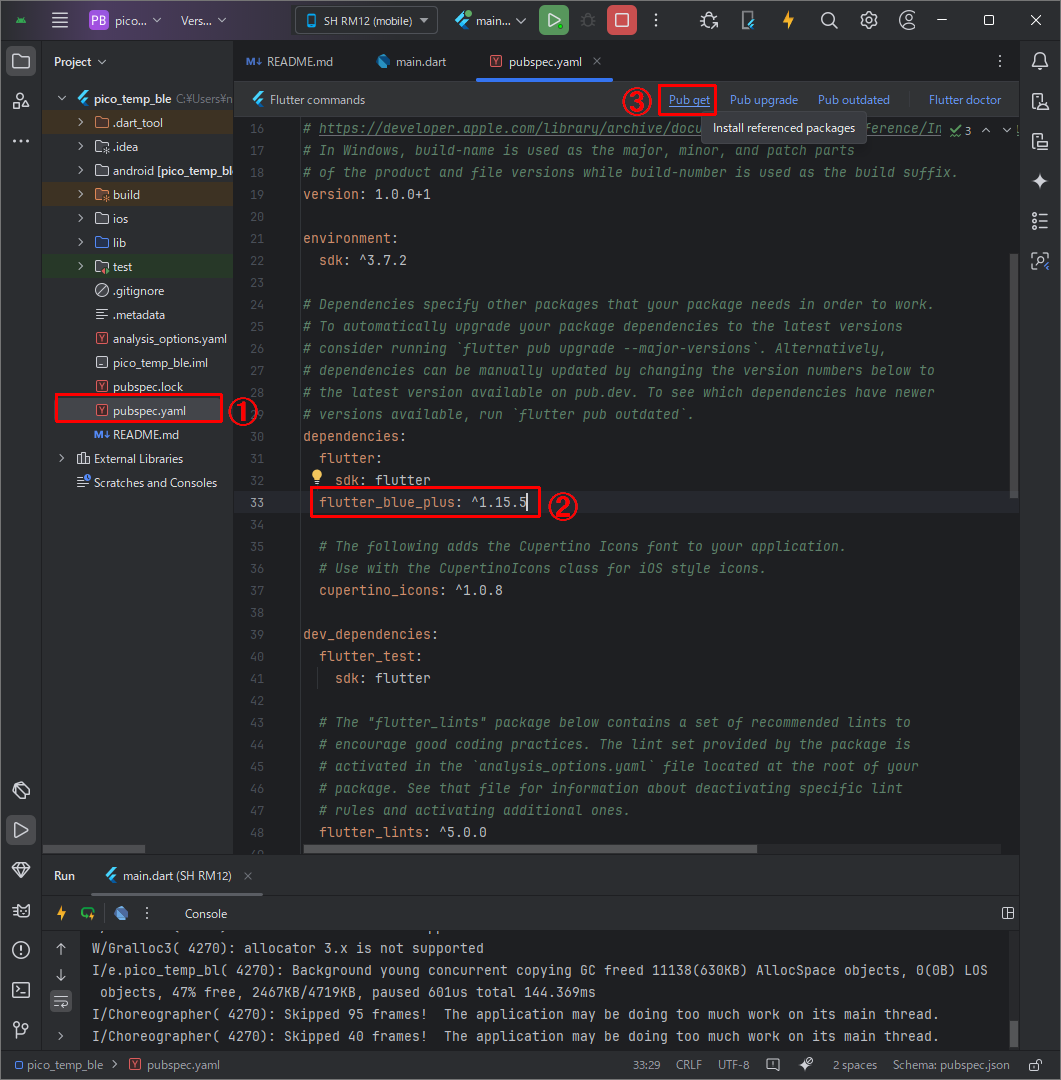

１）左のタブのProjectツリーから'pubspec.yaml'を探してダブルクリックで開く
２）pubspec.yamlを編集する
「dependencies:」内に flutter_blue_plus: ^1.15.5を追加。
　この時、インデントもきちんと再現する。TABは不可。半角スペース2個。

dependencies:
  flutter:
    sdk: flutter
  flutter_blue_plus: ^1.15.5 # ←追加した行

３）ctrl+Sでファイルの保存
４）カレントファイルの上部バー付近に出るPub getボタンを押す
　ログにパッケージ依存関係の変更などが表示される。主な内容は次の通り。

メッセージ 意味 今回どうするか
Changed 15 dependencies! 15個のパッケージの依存関係が変更されました（正常） ✅ 気にしなくていい
9 packages have newer versions... 9個のパッケージに新しいバージョンがあるけど今は使わないよ、という警告 ✅ 今は気にしなくていい
Try flutter pub outdated もっと知りたかったらコマンドで調べてねって提案してるだけ （興味あれば後で調べてもOK）
Process finished with exit code 0 正常終了（エラーなし） ✅ 問題なし

問題ないので次へ進める。

２．双方とも、BLEスキャンができる設定にする

《AndroidのBLE仕様（Android 6.0以降）について》
・BLE電波からざっくりした位置情報が推測できてしまうことを懸念し、プライバシー保護のためにBLEスキャンをするには位置情報サービスもONにしていないと許可されないというルールがある。

なので、BluetoothだけONにしててもスキャンは動かない。
➡ １）スマホの位置情報サービスを有効化
➡ ２）アプリの位置情報パーミッションを設定

また、単にManifestに書くだけじゃなくアプリ起動中に、ユーザーに「このアプリに位置情報アクセスを許可しますか？」と尋ねて、許可をもらう必要がある
➡ ３）「ランタイムパーミッション要求」の追加

これらが必要なので、位置情報をスキャンできるように次の設定変更を行う

１）スマホ設定の、位置情報サービスをON

２）アプリ自体に位置情報パーミッションを設定

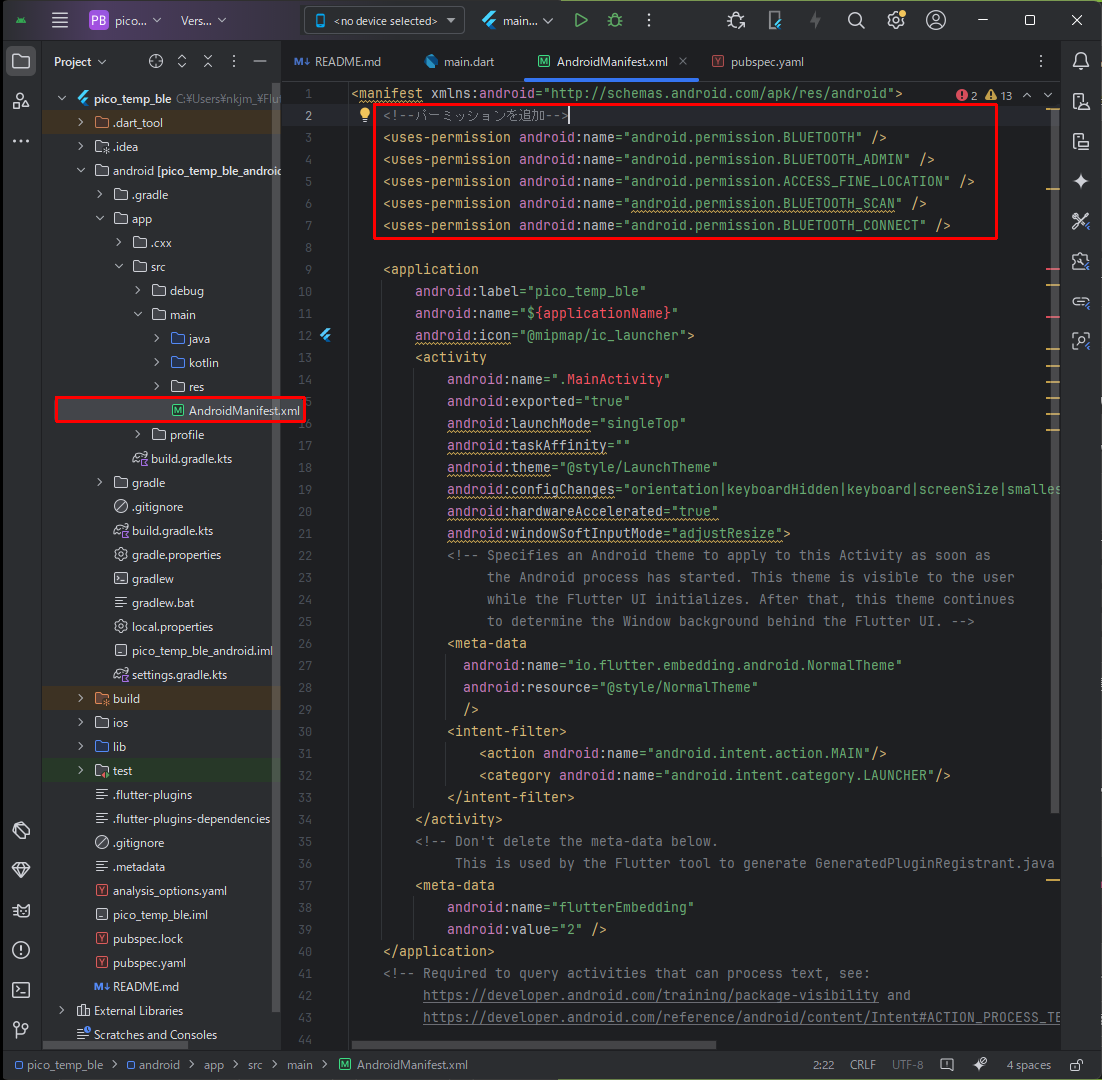

AndroidManifest.xmlを編集してパーミッション追加する。
まず、Android Studioの左カラムからandroid/app/src/main/AndroidManifest.xmlを開く

pico_temp_ble
├─ android
   ├─ app
      ├─ src
         ├─ main
            └─ AndroidManifest.xml　←これ！！

<application> タグより前（つまり <manifest> の直後あたり）に、次の行を追記

<uses-permission android:name="android.permission.BLUETOOTH" />
<uses-permission android:name="android.permission.BLUETOOTH_ADMIN" />
<uses-permission android:name="android.permission.ACCESS_FINE_LOCATION" />
<uses-permission android:name="android.permission.BLUETOOTH_SCAN" />
<uses-permission android:name="android.permission.BLUETOOTH_CONNECT" />


３）「ランタイムパーミッション要求」の追加

新しくライブラリ permission_handler を使うので、pubspec.yamlに1行追加してPub getを押して実行

dartdependencies:
  flutter:
    sdk: flutter
  flutter_blue_plus: ^1.15.5
  permission_handler: ^11.0.1  # ★これを追加！

４）BLEスキャンを行うアプリの基本画面を作成

その中に、位置情報パーミッション要求関数含めてonTapなど必要な要素を追加していく

位置情報パーミッション要求関数

main.dartのScanScreen クラスの中に、次のメソッドを追加

import 'package:permission_handler/permission_handler.dart'; // ←これもimport！

// 位置情報パーミッション要求関数
Future<void> requestPermissions() async {
  await Permission.location.request();
}

そして、startScan() の最初にこれを呼ぶ

void startScan() async {
  await requestPermissions();  // ★パーミッション要求を追加！

  scanResults.clear();
  FlutterBluePlus.startScan(timeout: const Duration(seconds: 4));
  FlutterBluePlus.scanResults.listen((results) {
    setState(() {
      scanResults = results;
    });
  });
}

ここまでを反映したmain.dartで、スマホからPicoWのBLE温度センサ「PicoTemp」が検出（スキャン）できることを確認。（この時点のmain.dart保存し忘れ）

その上で先に進む。
１．リストに表示されているPicoTempをタップする！
２．接続する！（BLE GATT接続）
３．LED ON / OFFボタンで制御する！

スキャンリストのデバイスをタップしたら接続する機能を追加

１．ListTile に onTap: を追加
２．タップすると connect() を呼び出す
３．接続できたらコンソールに「接続成功！」と表示

まずは、下記をmain.dartのListTileに追加。

return ListTile(
  title: Text(device.platformName.isNotEmpty ? device.platformName : "Unknown"),
  subtitle: Text(device.remoteId.str),
  onTap: () async {
    try {
      await device.connect();
      print("接続成功: ${device.platformName}");
      // ここにLED操作画面へ遷移するコードも後で追加するよ！
    } catch (e) {
      print("接続失敗: $e");
    }
  },
);

ここまでできたら、スマホで動作確認。AndroidStudioのコンソールに接続成功、と出たら次へ。

BLE接続したらLEDを制御する機能を追加

main.dartに、LEDControlScreenクラスを追加。

class LEDControlScreen extends StatelessWidget {
  final BluetoothDevice device;

  const LEDControlScreen({super.key, required this.device});

  Future<void> _sendCommand(String command) async {
    List<BluetoothService> services = await device.discoverServices();

    for (BluetoothService service in services) {
      for (BluetoothCharacteristic characteristic in service.characteristics) {
        if (characteristic.properties.write) {
          await characteristic.write(command.codeUnits);
          return;
        }
      }
    }
  }

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: const Text('LED Control'),
      ),
      body: Center(
        child: Column(
          mainAxisAlignment: MainAxisAlignment.center,
          children: [
            ElevatedButton(
              onPressed: () => _sendCommand("ON"),
              child: const Text('LED ON'),
            ),
            const SizedBox(height: 20),
            ElevatedButton(
              onPressed: () => _sendCommand("OFF"),
              child: const Text('LED OFF'),
            ),
          ],
        ),
      ),
    );
  }
}

BLE接続したらLED制御画面を出すonTapを追加修正

onTap: () async {
  try {
    await device.connect();
    debugPrint("接続成功: ${device.platformName}");

    if (!mounted) return;  // ★これを追加！

    Navigator.push(
      context,
      MaterialPageRoute(
        builder: (context) => LEDControlScreen(device: device),
      ),
    );

  } catch (e) {
    debugPrint("接続失敗: $e");
  }
},

これらを踏まえて…
前回、プロジェクトの新規作成で自動作成されたデモアプリのlib/main.dartファイルの内容をいったん全部消して、次のコードを貼り付け。

import 'package:flutter/material.dart';
import 'package:flutter_blue_plus/flutter_blue_plus.dart';
import 'package:permission_handler/permission_handler.dart';

void main() {
 runApp(const MyApp());
}

class MyApp extends StatelessWidget {
 const MyApp({super.key});

 @override
 Widget build(BuildContext context) {
   return MaterialApp(
     title: 'Pico BLE App',
     theme: ThemeData(
       primarySwatch: Colors.blue,
     ),
     home: const ScanScreen(),
   );
 }
}

class ScanScreen extends StatefulWidget {
 const ScanScreen({super.key});

 @override
 State<ScanScreen> createState() => _ScanScreenState();
}

class _ScanScreenState extends State<ScanScreen> {
 List<ScanResult> scanResults = [];

 // 位置情報パーミッション要求関数
 Future<void> requestPermissions() async {
   await Permission.location.request();
 }

 void startScan() async {
   await requestPermissions();  // ★パーミッション要求を追加！

   scanResults.clear();
   FlutterBluePlus.startScan(timeout: const Duration(seconds: 4));
   FlutterBluePlus.scanResults.listen((results) {
     setState(() {
       scanResults = results;
     });
   });
 }

 @override
 Widget build(BuildContext context) {
   return Scaffold(
     appBar: AppBar(
       title: const Text('BLEスキャンアプリ'),
     ),
     body: Column(
       children: [
         ElevatedButton(
           onPressed: startScan,
           child: const Text('スキャン開始'),
         ),
         Expanded(
           child: ListView.builder(
             itemCount: scanResults.length,
             itemBuilder: (context, index) {
               final device = scanResults[index].device;
               return ListTile(
                 title: Text(device.platformName.isNotEmpty ? device.platformName : "Unknown"),
                 subtitle: Text(device.remoteId.str),
                 onTap: () async {
                   try {
                     await device.connect();
                     debugPrint("接続成功: ${device.platformName}");

                     if (!mounted) return;  // ★これを追加！

                     // 接続成功したら画面遷移！
                     Navigator.push(
                       context,
                       MaterialPageRoute(
                         builder: (context) => LEDControlScreen(device: device),
                       ),
                     );

                   } catch (e) {
                     debugPrint("接続失敗: $e");
                   }
                 },
               );
             },
           ),
         ),
       ],
     ),
   );
 }
}

class LEDControlScreen extends StatelessWidget {
 final BluetoothDevice device;

 const LEDControlScreen({super.key, required this.device});

 Future<void> _sendCommand(String command) async {
   List<BluetoothService> services = await device.discoverServices();

   for (BluetoothService service in services) {
     for (BluetoothCharacteristic characteristic in service.characteristics) {
       if (characteristic.properties.write) {
         await characteristic.write(command.codeUnits);
         return;
       }
     }
   }
 }

 @override
 Widget build(BuildContext context) {
   return Scaffold(
     appBar: AppBar(
       title: const Text('LED Control'),
     ),
     body: Center(
       child: Column(
         mainAxisAlignment: MainAxisAlignment.center,
         children: [
           ElevatedButton(
             onPressed: () => _sendCommand("ON"),
             child: const Text('LED ON'),
           ),
           const SizedBox(height: 20),
           ElevatedButton(
             onPressed: () => _sendCommand("OFF"),
             child: const Text('LED OFF'),
           ),
         ],
       ),
     ),
   );
 }
}

スマホから、PicoWの実装LEDを点灯／消灯の切り替えができることを確認。
写真やログ、各作業で出たエラーとその対処はのちほど追加するか別ページにまとめたい。
ひとまず、作業メモとして。
