WebGPUを試してみる：線画と面描画を別パイプラインで混在させて立方体を回してみた

はじめに

こんにちは。今回は、自作の3D計算・タイマー管理ライブラリ（nas6lib）をベースに、モダンブラウザの標準となりつつある WebGPU を使って、線と面が混在する立方体の3Dアニメーションを描画するデモを作成しました。

デモページはこちらです：
🔗 3Dプログラミング講座・その３３：WEBGPUテスト (nas6.net)

WebGPUの仕様上、1回のドローコールで異なるプリミティブトポロジ（line-list と triangle-list）を直接混在させられない制限があるため、「2つのパイプラインを切り替えて描画する」というアプローチをとっています。その実装のポイントを備忘録としてシェアします。

---

デモの概要

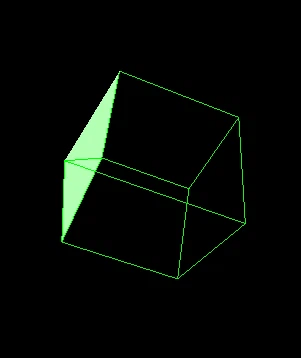

• 描画内容: ワイヤーフレーム（緑色）の立方体を描きつつ、上面だけを三角形2枚（薄い黄緑）で塗りつぶす。
• アニメーション: 自作のタイマーマネージャー（N6LTimerMan）と回転行列・透視射影関数を使い、毎フレーム座標を計算して描画を更新。
• WebGPU特有の工夫:
• 線描画用（line-list）と面描画用（triangle-list）の2つの GPURenderPipeline を用意。
• 1つのレンダーパス内でパイプラインを切り替えながら、頂点バッファを共有して効率的に描画。

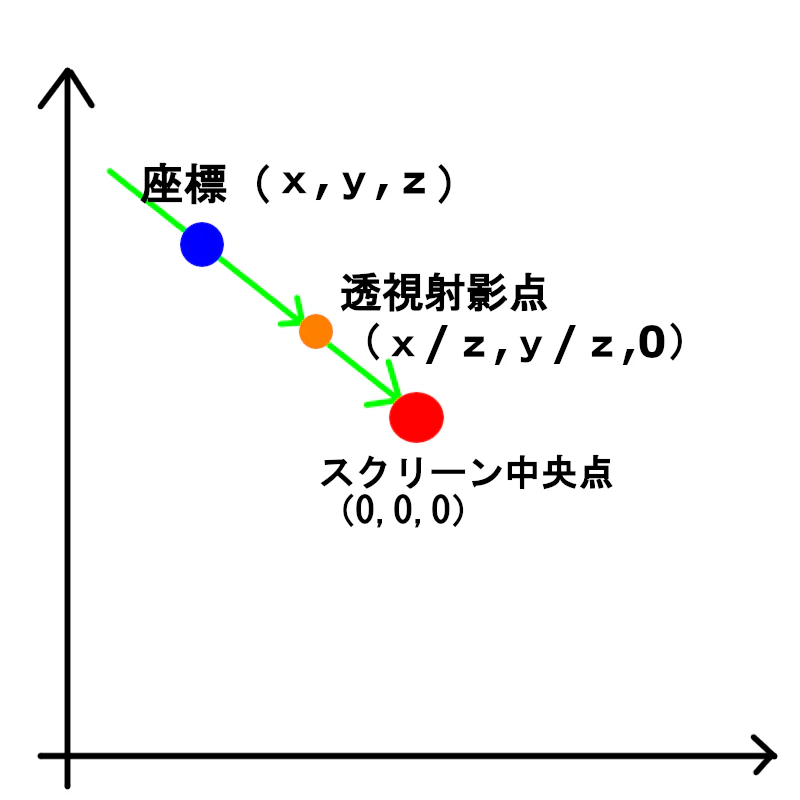

注釈：簡略化された透視射影の概念図

---

実装のポイント：線と面をどう共存させるか？

WebGPUでは、パイプライン作成時に primitive.topology（line-list や triangle-list など）を固定します。そのため、同じオブジェクト内で「ワイヤーフレーム」と「塗りつぶし面」を両立させるには、レンダーパス内でパイプラインを切り替える必要があります。

実際の描画ループ（GLoop）のコードの骨子は以下のようになっています。

function GLoop(id) {
  time += Math.PI / 180;

  // 1. 3D座標の回転・透視投影計算（自作関数を使用）
  // ... (省略: 頂点座標の計算＆NDC変換) ...

  const encoder = device.createCommandEncoder();
  const textureView = context.getCurrentTexture().createView();

  const pass = encoder.beginRenderPass({
    colorAttachments: [{
      view: textureView,
      loadOp: 'clear',
      storeOp: 'store',
      clearValue: { r: 0, g: 0, b: 0, a: 1 }, // 背景：黒
    }],
  });

  // --- 2. 上面の塗りつぶし（三角形描画） ---
  {
    const tverts = [];
    // 三角形1・2の頂点を構築してバッファに書き込む
    // ...
    device.queue.writeBuffer(vertexBuffer, 0, tdata.buffer);

    pass.setPipeline(trianglePipeline); // 面用パイプライン
    pass.setVertexBuffer(0, vertexBuffer);
    pass.draw(6, 1, 0, 0);  // 三角形2枚（6頂点）
  }

  // --- 3. 輪郭線の描画（線描画） ---
  {
    // 線の頂点データを構築してバッファに書き込む
    // ...
    device.queue.writeBuffer(vertexBuffer, 0, data.buffer);

    pass.setPipeline(linePipeline);     // 線用パイプライン
    pass.setVertexBuffer(0, vertexBuffer);

    for (let i = 0; i < edges.length; i++) {
      pass.draw(2, 1, i * 2, 0);        // 1本ずつ線を描画
    }
  }

  pass.end();
  device.queue.submit([encoder.finish()]);

  // 次フレームの予約
  TMan.timer[0].setalerm(() => GLoop(0), 50);
}

工夫した点

頂点バッファの動的更新: フレームごとに計算される頂点データを device.queue.writeBuffer を使って効率よくGPU側へ転送しています。

---

シェーダーコード（WGSL）

頂点シェーダーは共通（位置をそのまま受け渡す）、フラグメントシェーダーでそれぞれ「緑の線」「薄い黄緑の面」の色を返しています。

// 線描画用シェーダーモジュール
const shaderCode = `
@vertex
fn vs_main(@location(0) inPos : vec2<f32>) -> @builtin(position) vec4<f32> {
  return vec4<f32>(inPos, 0.0, 1.0);
}

@fragment
fn fs_main() -> @location(0) vec4<f32> {
  return vec4<f32>(0.0, 1.0, 0.0, 1.0); // 緑
}
`;

// 面描画用シェーダーモジュール
const triangleshaderCode = `
@vertex
fn vs_main(@location(0) inPos : vec2<f32>) -> @builtin(position) vec4<f32> {
  return vec4<f32>(inPos, 0.0, 1.0);
}

@fragment
fn fs_main() -> @location(0) vec4<f32> {
  return vec4<f32>(0.7, 1.0, 0.7, 1.0); // 薄い黄緑
}
`;

---

おわりに

WebGPUへ移行するにあたり、パイプラインやレンダーパスの概念をしっかり理解する必要がありましたが、このように自前の数学ルーチンと組み合わせることで、クリーンかつモダンな描画環境を構築することができました。

実際の動きや全ソースコードは以下のページから確認できますので、興味のある方はぜひ触ってみてください！

🔗 デモページを見る

---
