@Mrs_P

自己相関とコレログラム_統計検定2級対策

Posted at

以下の統計検定2級対策動画で用いられているスライドの一部です。

ステップ1：具体例から学ぼう

難しい定義から入るのではなく、まずは 具体的なデータ を使って 自己相関 の考え方を掴んでいきましょう。

今回使用するデータ
ある都市における1年間の月間平均気温データ（架空）

月 1 2 3 4 5 6 7 8 9 10 11 12
気温(℃) 8 9 12 17 22 26 30 31 27 21 15 10

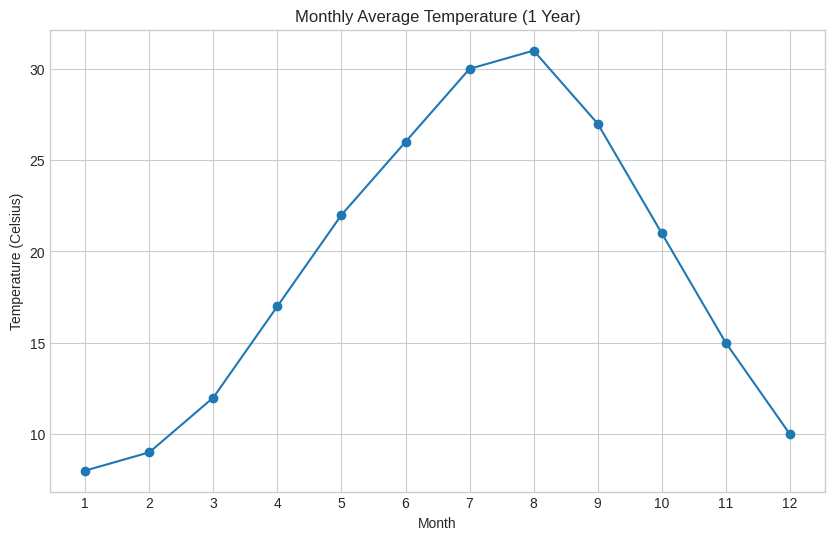

まずはデータを可視化してみよう

この気温データを折れ線グラフにすると、時間的なパターンがはっきりと見えてきます。


import matplotlib.pyplot as plt
import pandas as pd

# Data
data = {
    'Month': range(1, 13),
    'Temperature': [8, 9, 12, 17, 22, 26, 30, 31, 27, 21, 15, 10]
}
df = pd.DataFrame(data)

# Plotting
plt.figure(figsize=(10, 6))
plt.plot(df['Month'], df['Temperature'], marker='o', linestyle='-')
plt.title('Monthly Average Temperature (1 Year)')
plt.xlabel('Month')
plt.ylabel('Temperature (Celsius)')
plt.grid(True)
plt.xticks(range(1, 13))
plt.show()

グラフから生まれる疑問

グラフを見ると、ある月の気温とその前後の月の気温には、何らかの関係がありそうです。

「今月の気温は、先月の気温とどれくらい関係があるのか？」

  • このような、時系列データにおける 時間的なつながり こそが 自己相関 です。
  • そして、比較する時間のズレ（例：1ヶ月）のことを ラグ と呼びます。

関係性を数値で評価する

「関係がありそう」という感覚を、客観的な数値で評価してみましょう。

そのために使う指標が 自己相関係数 (Autocorrelation Function, ACF) です。

これから、実際に ラグ1 (1ヶ月ズレ) の自己相関係数を計算していきます。

計算プロセス ①：平均値の計算

まず、計算の基準となるデータの平均値を求めます。

  • Step 1: 平均値 $\bar{y}$ の計算
    $$
    \bar{y} = \frac{8+9+12+17+22+26+30+31+27+21+15+10}{12} = \frac{228}{12} = 19
    $$

データの平均気温は 19℃ です。

計算プロセス ②：分散の計算

次に、データのばらつき具合を示す 分散 を計算します。
これは、時間のズレがない ラグ0の自己共分散 $C_0$ と同じ意味です。

  • Step 2: 分散 $C_0$ の計算
    $$
    C_0 = \frac{1}{12} \sum_{t=1}^{12} (y_t - 19)^2
    $$
    $$
    C_0 = \frac{(8-19)^2 + (9-19)^2 + \dots + (10-19)^2}{12} = \frac{762}{12} = 63.5
    $$

データの分散は 63.5 です。

計算プロセス ③：自己共分散の計算

いよいよ、1ヶ月ずらしたデータ同士の関係性 (ラグ1の自己共分散) を計算します。

  • Step 3: ラグ1の自己共分散 $C_1$ の計算
    $$
    C_1 = \frac{1}{12} \sum_{t=1}^{11} (y_t - 19)(y_{t+1} - 19)
    $$
    $$
    C_1 = \frac{(-11)(-10) + (-10)(-7) + \dots + (-4)(-9)}{12} = \frac{558}{12} = 46.5
    $$

ラグ1の自己共分散は 46.5 です。

計算プロセス ④：自己相関係数の計算

最後に、自己共分散を分散で割ることで、関係性の強さを $-1$ から $1$ の範囲に標準化します。

  • Step 4: ラグ1の自己相関係数 $r_1$ の計算
    $$
    r_1 = \frac{C_1}{C_0} = \frac{46.5}{63.5} \approx 0.732
    $$

ラグ1の自己相関係数は 約0.732 となりました。

計算結果の解釈

自己相関係数は、-1から1までの値をとり、その意味は以下の通りです。

  • 1 に近い: 強い 正の相関 がある
    (過去が高いと現在も高い傾向)
  • -1 に近い: 強い 負の相関 がある
    (過去が高いと現在は低い傾向)
  • 0 に近い: ほとんど相関がない

今回の結果 0.732 は、「ある月の気温は、その前の月の気温と強い正の相関を持つ」 ことを示しています。

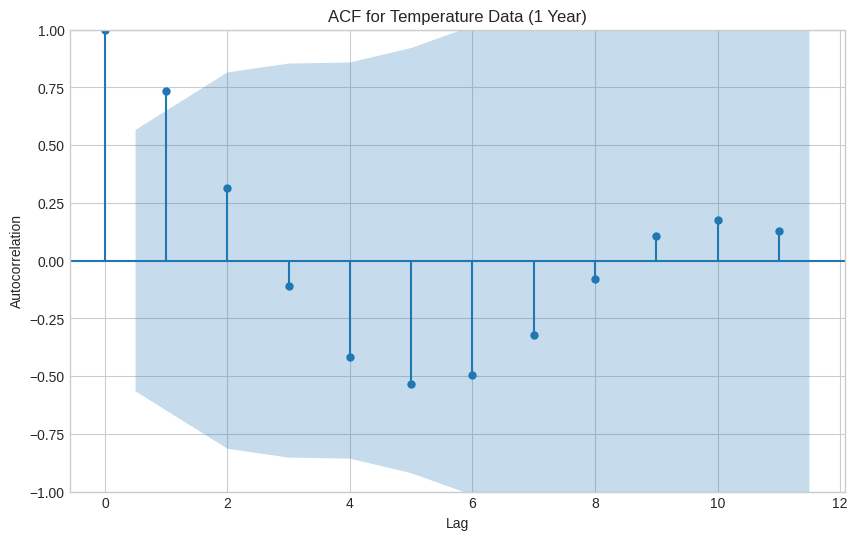

自己相関の可視化：コレログラム（1年分）

ラグを1, 2, 3, ...と増やしながら各ラグの自己相関係数を計算し、グラフにしたものが コレログラム です。


import matplotlib.pyplot as plt
import pandas as pd
from statsmodels.graphics.tsaplots import plot_acf

# Data (1 year)
temperature = [8, 9, 12, 17, 22, 26, 30, 31, 27, 21, 15, 10]
series = pd.Series(temperature)

# Plotting ACF
fig, ax = plt.subplots(figsize=(10, 6))
plot_acf(series, ax=ax, lags=11)
ax.set_title('ACF for Temperature Data (1 Year)')
ax.set_xlabel('Lag')
ax.set_ylabel('Autocorrelation')
plt.grid(True)
plt.show()

コレログラムの読み方

コレログラムは、データの時間的な特徴を直感的に理解するのに役立ちます。

  • 棒グラフ: 各ラグにおける自己相関係数の値を示します。
  • 青い帯 (信頼区間): 棒がこの範囲内に収まっている場合、その相関は「統計的に意味がない（偶然の可能性がある）」と解釈します。

信頼区間を大きく超える棒 に注目することが重要です！


1年分データでのコレログラム解釈

実際に作成されたコレログラムを見てみましょう。

  • ラグ1, 2

    • 信頼区間を大きく超えており、強い正の相関 があることが分かります。
    • これは「ある月の気温は、直前の月の気温に強く影響される」という 持続性 を示しています。

  • ラグ6付近

    • 予測通り相関は負になっていますが、信頼区間の範囲内です。

考察
1年分のデータからは 強い持続性 が証明できました。
しかし、季節性のパターンは見え隠れしているものの、データ数が少ないため、統計的に有意であるとまでは言えませんでした。

ステップ2：発展 - データ数を増やしてみる

では、もしデータがもっと長期間、例えば 5年分 あったらコレログラムはどう変化するでしょうか？

仮説
データ数が増えれば、偶然の可能性が減るため信頼区間は狭くなるはず。
その結果、これまで隠れていた 季節性 が明確に見えてくるのではないか？

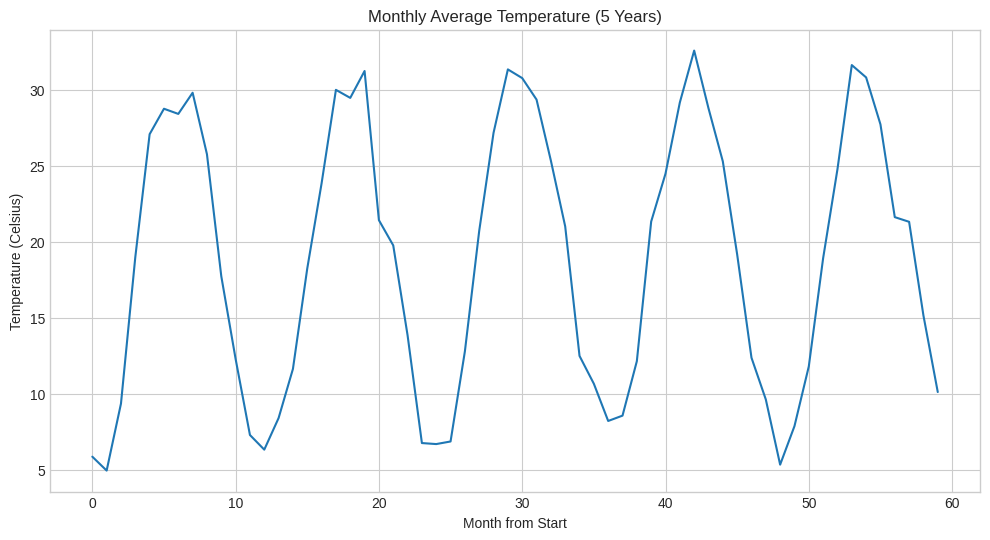

5年分のデータで可視化

5年分（60ヶ月）の架空の気温データを用意し、グラフにしてみます。
年ごとの多少の変動はありますが、明確な季節周期が見て取れます。


import numpy as np
import pandas as pd
import matplotlib.pyplot as plt

# --- 5年分の架空データを生成 ---
# 期間設定
n_years = 5
n_months = n_years * 12

# 時間軸 (0から59までの60ヶ月)
time = np.arange(n_months)

# 1. 季節周期の成分を作成 (cos波を利用)
# 12ヶ月周期で、夏に高く冬に低くなるパターン
amplitude = 12  # 振幅（季節による気温差）
baseline_temp = 19 # 年間平均気温
seasonal_component = -amplitude * np.cos(2 * np.pi * time / 12)

# 2. 不規則な変動（ノイズ）成分を作成
# 現実のデータに近づけるためのランダムなばらつき
noise = np.random.normal(0, 1.5, n_months) # 平均0, 標準偏差1.5の正規分布ノイズ

# 3. 成分を合成して最終的な気温データを生成
temperature_5years = baseline_temp + seasonal_component + noise

# Pandas DataFrameに格納
df_5years = pd.DataFrame({
    'Time': time,
    'Temperature': temperature_5years
})
# ------------------------------

# Plotting
plt.figure(figsize=(12, 6))
plt.plot(df_5years['Time'], df_5years['Temperature'])
plt.title('Monthly Average Temperature (5 Years)')
plt.xlabel('Month from Start')
plt.ylabel('Temperature (Celsius)')
plt.grid(True)
plt.show()

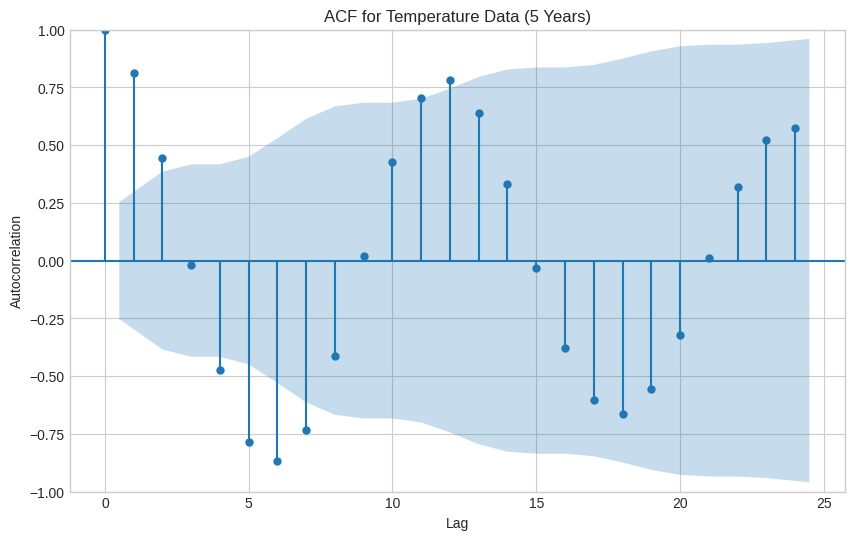

コレログラムの変化（5年分）

5年分のデータでコレログラムを作成すると、変化が現れます。


import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
from statsmodels.graphics.tsaplots import plot_acf

# --- 5年分の架空データを生成 (グラフの時と同じデータ) ---
# 期間設定
n_years = 5
n_months = n_years * 12

# 時間軸 (0から59までの60ヶ月)
time = np.arange(n_months)

# 1. 季節周期の成分を作成 (cos波を利用)
amplitude = 12
baseline_temp = 19
seasonal_component = -amplitude * np.cos(2 * np.pi * time / 12)

# 2. 不規則な変動（ノイズ）成分を作成
noise = np.random.normal(0, 1.5, n_months)

# 3. 成分を合成して最終的な気温データを生成
temperature_5years = baseline_temp + seasonal_component + noise

# Pandas Seriesに変換
series_5years = pd.Series(temperature_5years)
# ------------------------------


# Plotting ACF for 5 years
fig, ax = plt.subplots(figsize=(10, 6))
plot_acf(series_5years, ax=ax, lags=24) # 24ヶ月分表示
ax.set_title('ACF for Temperature Data (5 Years)')
ax.set_xlabel('Lag')
ax.set_ylabel('Autocorrelation')
plt.grid(True)
plt.show()

5年分データでのコレログラム解釈

データ数を増やした結果、コレログラムから多くのことが読み取れるようになりました。

✅ 信頼区間が非常に狭くなった！

  • データ数が増えたことで統計的な確信度が高まり、わずかな相関でも「意味がある」と判断しやすくなりました。

✅ 季節性が明確になった！

  • ラグ6: 強い 負の相関（夏と冬）。
  • ラグ12: 強い 正の相関（1年前の同じ季節）。
  • ラグ18, 24...: 周期的な相関が続いている。

結論
データ数を増やすことで、持続性 に加えてデータの持つ 周期性・季節性 を統計的に証明することができました。

補足：「ラグが大きい＝無意味」ではない！

コレログラムを見ると、ラグが大きくなるにつれて信頼区間（青い帯）が少しずつ広がっていることに気づきます。

よくある誤解
「ラグが大きい相関は、信頼区間に入りやすいし、重要ではないのでは？」
→ 答えは「No」です！ 特に周期性のあるデータでは逆です。

✅ ポイント１：季節性の発見

  • 気温データのように周期性を持つ場合、特定の大きなラグにこそ重要な意味が隠されています。
  • ラグ12, 24: 1年前、2年前の同じ季節との関係（強い正の相関）を示しており、データの季節性を捉える鍵となります。

✅ ポイント２：信頼区間の正しい理解

  • ラグが大きくなると信頼区間が広がるのは、「相関が弱くなった」からではなく、「比較できるデータ数が減り、統計的な確信度が下がった」からです。
  • その広い信頼区間をさらに超えてくる大きなラグの相関は、偶然とは考えにくく、むしろ 「非常に強い関係性がある」 ことを示唆しています。

ステップ3：一般化と定義

ここまでの具体例を踏まえて、用語と計算式を一般化して整理しましょう。

定義：自己相関 (Autocorrelation)

一つの時系列データにおいて、ある時点の値と、それより過去の時点の値との間に存在する 線形な関係性 のこと。

  • 時点 $t$ の値 $y_t$ と、そこから ラグ $k$ だけ離れた過去の時点 $t-k$ の値 $y_{t-k}$ との間の相関を指します。
  • データの 周期性 や 持続性 といった、時間的な依存構造を定量的に把握するために用います。

定義：自己相関係数 (ACF) と計算式

自己相関の強さを $-1$ から $1$ の数値で定量化する指標です。

  1. 平均値 $\bar{y}$
    $$ \bar{y} = \frac{1}{n} \sum_{t=1}^{n} y_t $$

  2. ラグ $k$ の自己共分散 $C_k$
    $$ C_k = \frac{1}{n} \sum_{t=1}^{n-k} (y_t - \bar{y})(y_{t+k} - \bar{y}) $$

  3. ラグ $k$ の自己相関係数 $r_k$
    $$ r_k = \frac{C_k}{C_0} \quad \left( \text{ただし} ; C_0 = \frac{1}{n} \sum_{t=1}^{n} (y_t - \bar{y})^2 \right) $$

まとめ

本日の学習内容を振り返りましょう。

  • 自己相関
    • 時系列データ内の時間的に離れた点同士の関係性。
  • 自己相関係数 (ACF)
    • 関係性の強さを $-1$ から $1$ の数値で定量化する指標。
  • コレログラム
    • ACFを可視化し、データの周期性や持続性を直感的に理解するためのグラフ。
  • データ数の重要性
    • データ数が多いほど、より信頼性の高い分析が可能になる。

自己相関の理解は、ARモデルなど、より高度な時系列分析への第一歩です。
