第12回 SVG viewBoxとpreserveAspectRatio

はじめに

今回はviewBoxとpreserveAspectRatioについてまとめたいと思います。
前回、viewBoxとviewportの縦横比が同じ場合について記載しました。
viewBoxとviewportの縦横比が同じ場合、viewportのサイズに応じて描画をしてくれます。
一方、viewBoxとviewportの縦横比が異なる場合、どのように配置するかを調整できるのがpreserveAspectRatioです。
今回は、このpreserveAspectRatioの使い方をまとめたいと思います。preserveAspectRatioはほかの属性と一緒に使うこともできるようですが、今回はviewBoxとの組み合わせについてに特化して説明します。

また、後ほど説明しますが、今回は、meetOrSliceはmeet相当を設定して説明します。

今回実施する内容

今回はviewBoxとpreserveAspectRatioについてまとめたいと思います。

ソースコード(Git Hub)

環境

OS: Windows 11 JP (64bit)
Edge: バージョン 143.0.3650.66 (公式ビルド) (64 ビット)

参考

7.8 The ‘preserveAspectRatio’ attribute

用語

特になし

preserveAspectRatioの説明

属性の名称から、「アスペクト比の保持」ということなので、viewBoxのアスペクト比を保持してどのように配置するのかを設定するためのものということがわかります。
アスペクト比を維持しない設定もできます。

preserveAspectRatioは、

preserveAspectRatio="[defer] <align> [<meetOrSlice>]"

と定義されています。
deferは今回おいておき、alignとmeetOrSliceを扱っていきます。

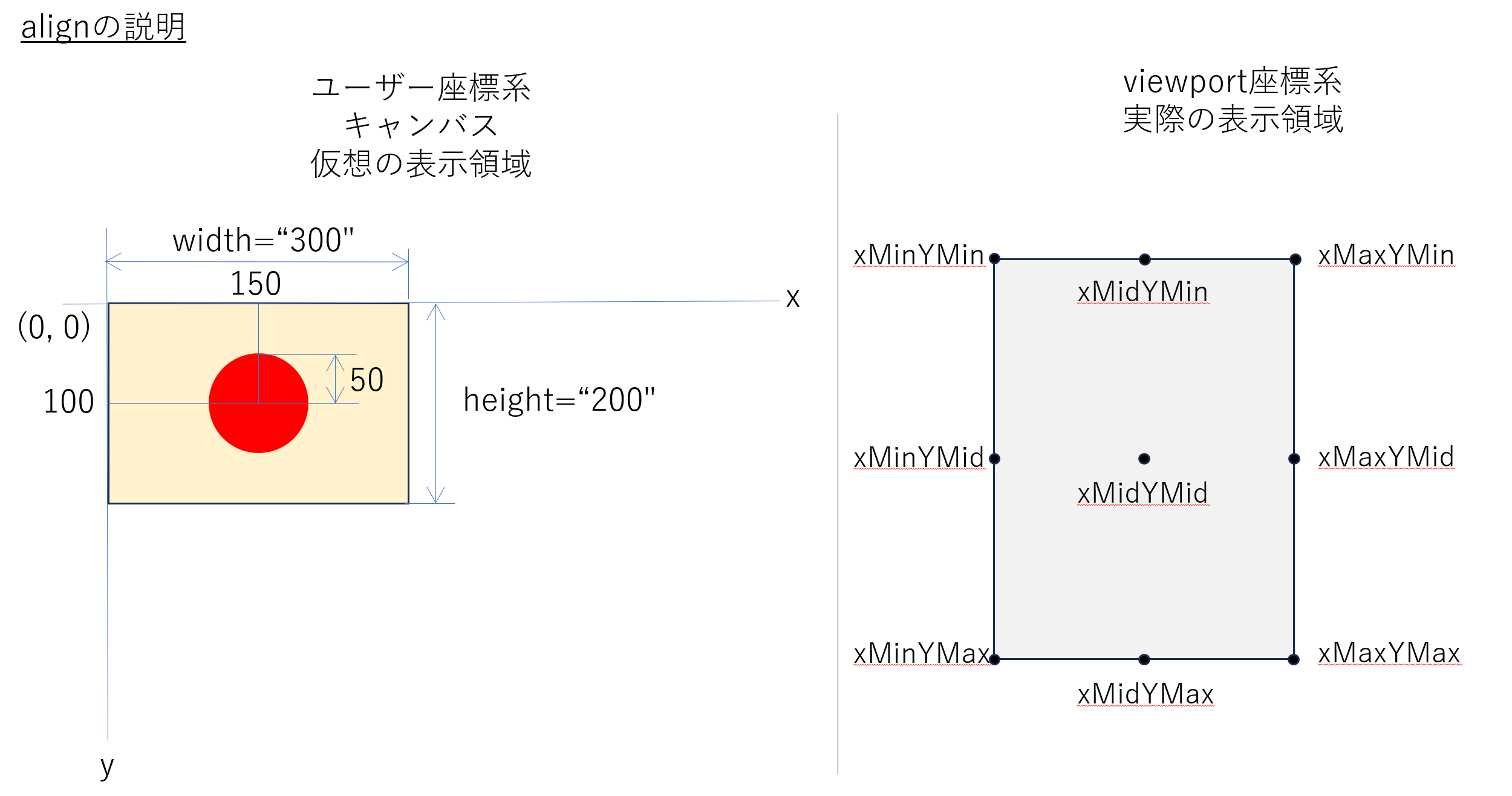

alignは、viewBoxで切り取った部分をviewportのどこに配置するか（上、右、左、下など）を設定します。

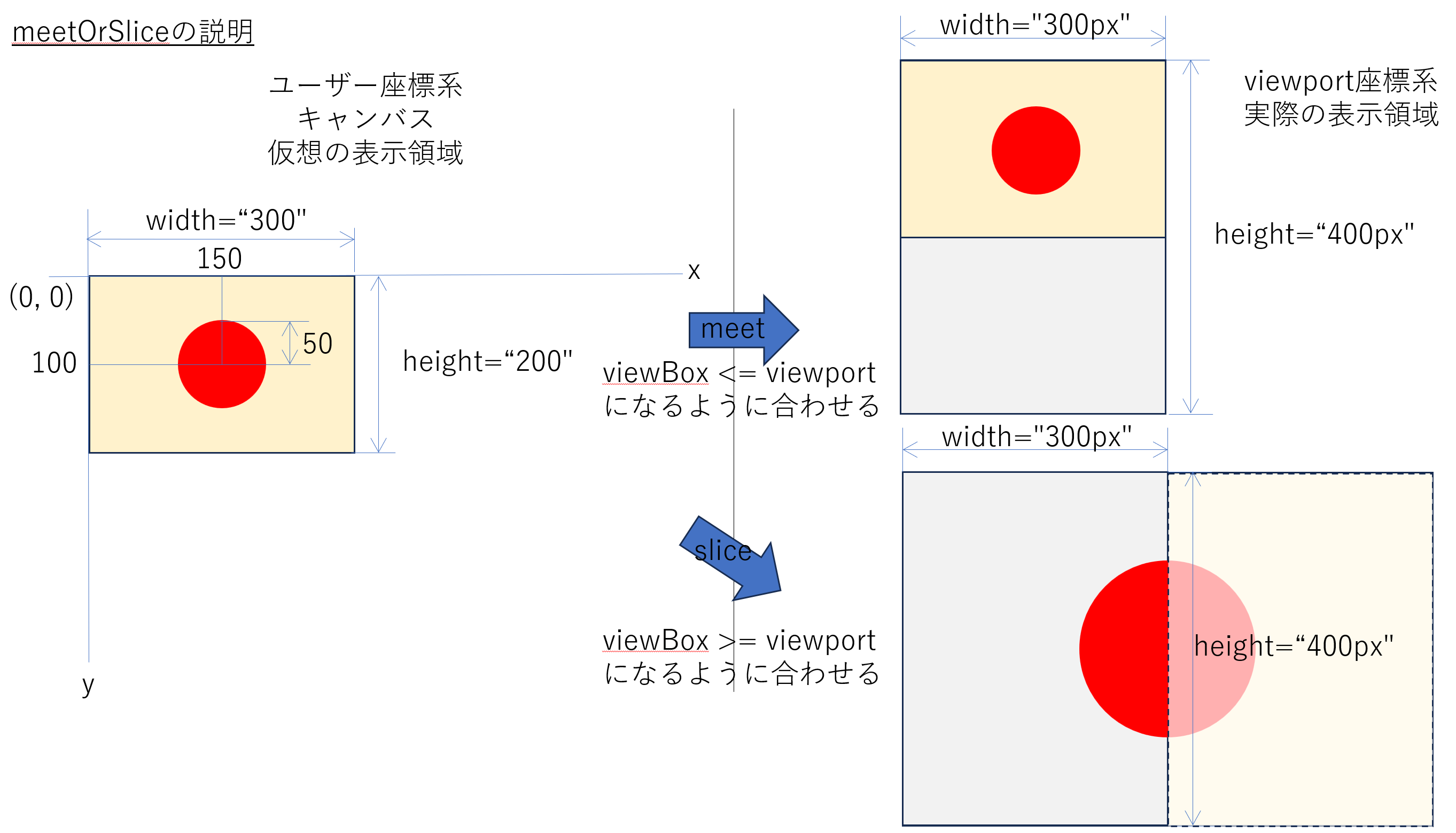

meetOrSliceは、
meet：viewBox<=viewportとなるように収めるか
slice：viewBox>=viewportとなるように収めるか（このときviewBoxは切り取られるため、画面の一部だけが表示される）
を設定します。
デフォルトはmeetです。

なお、preserveAspectRatioはviewBoxの補助として使用する属性のため、viewBoxを設定しない場合、preserveAspectRatioは設定しても無効です。

alignの設定値

alignの値	動作
none	縦横比を維持せず、viewportに合わせる
xMinYMin	X軸、Y軸とも最小値
xMidYMin	X軸は中心、Y軸は最小値
xMaxYMin	X軸は最大値、Y軸は最小値
xMinYMid	X軸は最小値、Y軸は中心
xMidYMid	X軸は中心、Y軸は中心
xMaxYMid	X軸は最大値、Y軸は中心
xMinYMax	X軸は最小値、Y軸は最大値
xMidYMax	X軸は中心、Y軸は最大値
xMaxYMax	X軸は最大値、Y軸は最大値

meetOrSliceの設定値

meetOrSliceの値	動作
meet	viewBox<=viewportとなるように収める
slice	viewBox>=viewportとなるように収める

設定サンプル

今回は、meetOrSliceはmeetで説明します。

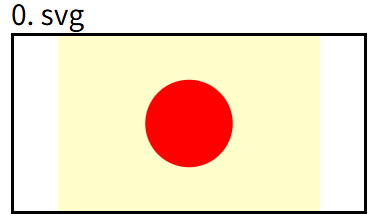

preserveAspectRatioなし

viewBoxありで、preserveAspectRatioなしの動作についてです。

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

今回は、viewBoxと同じサイズの薄黄色(#ffc)の矩形を設定し、viewBoxとviewportとpreserveAspectRatioの関係がわかりやすいようにしました。

preserveAspectRatioなしの場合、アスペクト比を維持しつつ、viewportのX軸方向、Y軸方向共に中心になるように動作します。
後述しますが、preserveAspectRatio=xMidYMid meet相当の動作です。

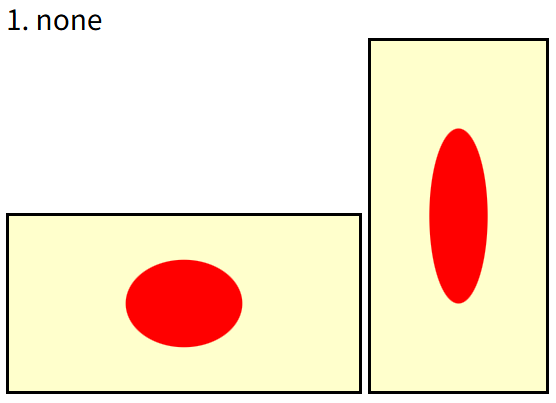

none

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px" preserveAspectRatio="none">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>
<svg class="border" viewBox="0 0 300 200" width="100px" height="200px" preserveAspectRatio="none">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

アスペクト比を維持しないで、縦、横をviewportに合わせます。
viewportを横長の矩形、および、縦長の矩形の例で示すと、円が縦横比によってつぶれているのがわかると思います。

xMinYMinでmeetOrSlice設定なし

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px" preserveAspectRatio="xMinYMin">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>
<svg class="border" viewBox="0 0 300 200" width="100px" height="200px" preserveAspectRatio="xMinYMin">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

xMinYMin設定のため、viewportの左上を起点にして、viewBoxがviewport上に設定されます。
また、meetOrSliceは未設定の場合、meetになるため、viewBox<=viewportとなるようにviewBoxが設定されます。
その結果、横長の矩形、縦長の矩形で図の通りになります。

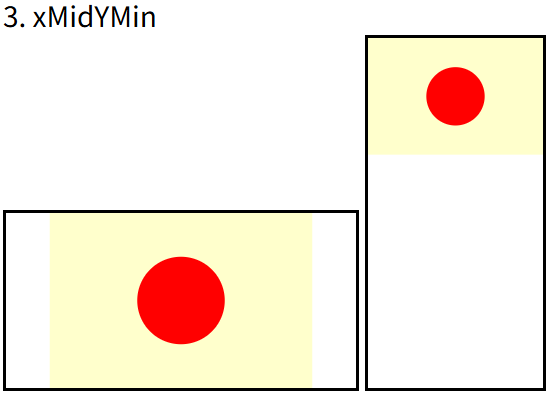

xMidYMinでmeetOrSlice設定なし

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px" preserveAspectRatio="xMidYMin">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>
<svg class="border" viewBox="0 0 300 200" width="100px" height="200px" preserveAspectRatio="xMidYMin">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

xMidYMin設定のため、viewportの上中心を起点にして、viewBoxがviewport上に設定されます。
また、meetOrSliceは未設定の場合、meetになるため、viewBox<=viewportとなるようにviewBoxが設定されます。
その結果、横長の矩形、縦長の矩形で図の通りになります。

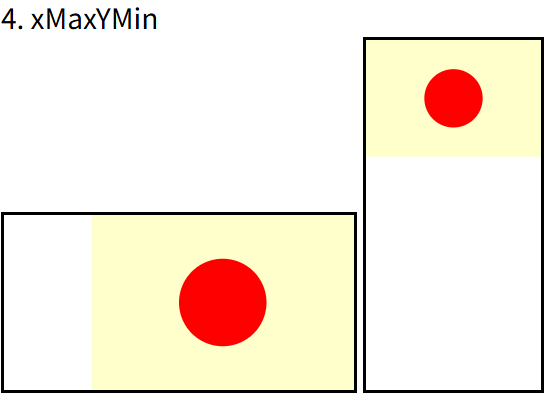

xMaxYMinでmeetOrSlice設定なし

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px" preserveAspectRatio="xMaxYMin">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>
<svg class="border" viewBox="0 0 300 200" width="100px" height="200px" preserveAspectRatio="xMaxYMin">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

xMaxYMin設定のため、viewportの右上を起点にして、viewBoxがviewport上に設定されます。
また、meetOrSliceは未設定の場合、meetになるため、viewBox<=viewportとなるようにviewBoxが設定されます。
その結果、横長の矩形、縦長の矩形で図の通りになります。

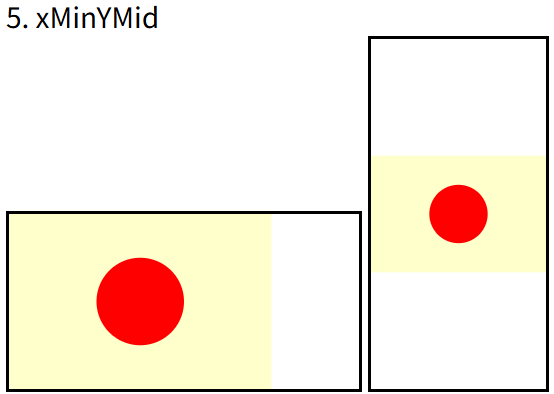

xMinYMidでmeetOrSlice設定なし

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px" preserveAspectRatio="xMinYMid">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>
<svg class="border" viewBox="0 0 300 200" width="100px" height="200px" preserveAspectRatio="xMinYMid">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

xMinYMid設定のため、viewportの左中心を起点にして、viewBoxがviewport上に設定されます。
また、meetOrSliceは未設定の場合、meetになるため、viewBox<=viewportとなるようにviewBoxが設定されます。
その結果、横長の矩形、縦長の矩形で図の通りになります。

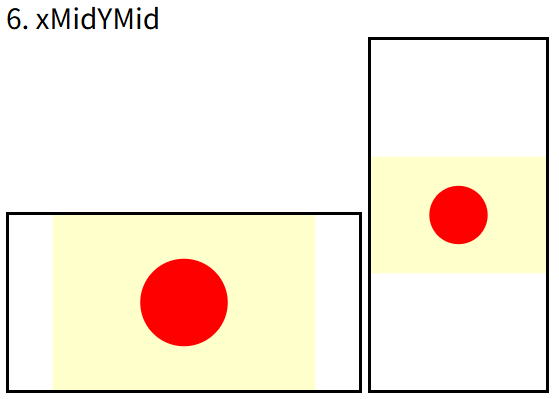

xMidYMidでmeetOrSlice設定なし

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px" preserveAspectRatio="xMidYMid">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>
<svg class="border" viewBox="0 0 300 200" width="100px" height="200px" preserveAspectRatio="xMidYMid">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

xMidYMid設定のため、viewportの中心を起点にして、viewBoxがviewport上に設定されます。
また、meetOrSliceは未設定の場合、meetになるため、viewBox<=viewportとなるようにviewBoxが設定されます。
その結果、横長の矩形、縦長の矩形で図の通りになります。

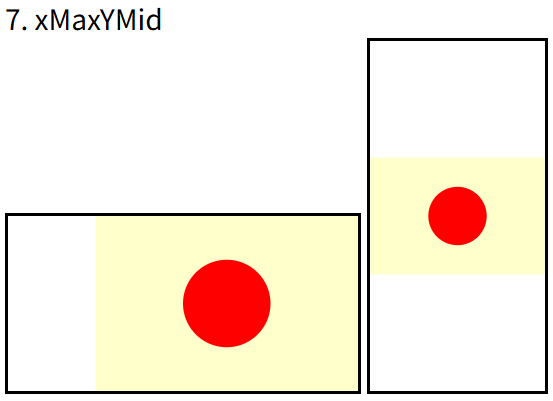

xMaxYMidでmeetOrSlice設定なし

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px" preserveAspectRatio="xMaxYMid">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>
<svg class="border" viewBox="0 0 300 200" width="100px" height="200px" preserveAspectRatio="xMaxYMid">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

xMaxYMid設定のため、viewportの右中心を起点にして、viewBoxがviewport上に設定されます。
また、meetOrSliceは未設定の場合、meetになるため、viewBox<=viewportとなるようにviewBoxが設定されます。
その結果、横長の矩形、縦長の矩形で図の通りになります。

xMinYMaxでmeetOrSlice設定なし

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px" preserveAspectRatio="xMinYMax">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>
<svg class="border" viewBox="0 0 300 200" width="100px" height="200px" preserveAspectRatio="xMinYMax">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

xMinYMax設定のため、viewportの左下を起点にして、viewBoxがviewport上に設定されます。
また、meetOrSliceは未設定の場合、meetになるため、viewBox<=viewportとなるようにviewBoxが設定されます。
その結果、横長の矩形、縦長の矩形で図の通りになります。

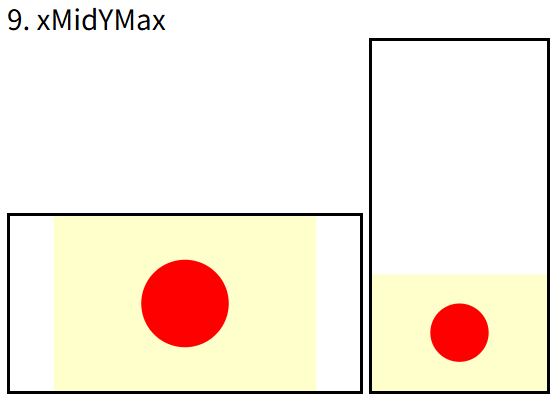

xMidYMaxでmeetOrSlice設定なし

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px" preserveAspectRatio="xMidYMax">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>
<svg class="border" viewBox="0 0 300 200" width="100px" height="200px" preserveAspectRatio="xMidYMax">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

xMidYMax設定のため、viewportの下中心を起点にして、viewBoxがviewport上に設定されます。
また、meetOrSliceは未設定の場合、meetになるため、viewBox<=viewportとなるようにviewBoxが設定されます。
その結果、横長の矩形、縦長の矩形で図の通りになります。

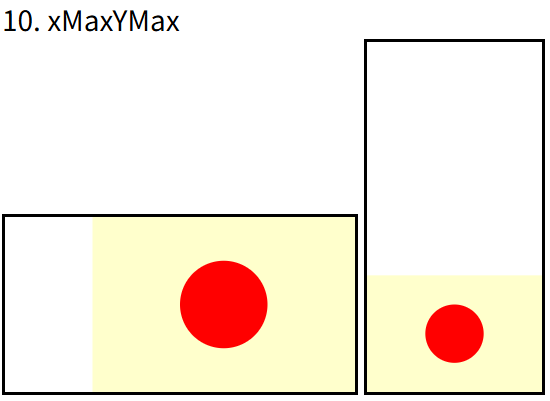

xMaxYMaxでmeetOrSlice設定なし

menu.htmlの抜粋

<svg class="border" viewBox="0 0 300 200" width="200px" height="100px" preserveAspectRatio="xMaxYMax">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>
<svg class="border" viewBox="0 0 300 200" width="100px" height="200px" preserveAspectRatio="xMaxYMax">
    <rect width="300" height="200" fill="#ffc" />
    <circle cx="150" cy="100" r="50" fill="red" />
</svg>

xMidYMax設定のため、viewportの右下を起点にして、viewBoxがviewport上に設定されます。
また、meetOrSliceは未設定の場合、meetになるため、viewBox<=viewportとなるようにviewBoxが設定されます。
その結果、横長の矩形、縦長の矩形で図の通りになります。

おわりに

今回は、preserveAspectRatioのalignの設定（meetOrSliceは未設定で、meet相当）について説明しました。
次回は、meetOrSliceをsliceに設定した場合について説明します。
