磁気スイッチ搭載キーボードのキー押し込み量を取得してゲームパッドとして扱う

1. はじめに

　新しいキーボードAIM1 瞬を買いました。最近のキーボードはラピッドトリガーなる機能が搭載されているものが増えてきており、このAIM1瞬にも搭載されています。これはキーが押し込まれて戻ったときに、設定した長さ（例えば0.1mm）のキー上昇を検知すると即座にキー入力解除とみなすものです。
　この機能の実現のため、ラピッドトリガー機能搭載キーボードにはキーストロークをアナログ量として計測可能なセンサー（磁気スイッチなど）が搭載されており、AIM1瞬の場合、キーストロークを設定ソフトから見ることができます。

　ここで思いつきました。通常のキーボード入力はON/OFFの二値入力ですが、ゲームパッドのスティックのようにアナログ入力が可能になれば、レースゲームやFPSでより細やかな操作ができるようになるはずです。

先に結果から。
実際の動作の様子がこちらです。押し込み量に比例してステアリングが切れています。

2. 先行例調査

調べたらそのままな機能がありました。しかし、メーカー独自ソフトのようで、別のキーボードには適用できません。

PC Watch: アナログ入力対応のメカニカルスイッチ搭載ゲーミングキーボード
「Wooting oneは、アナログ入力対応のメカニカルスイッチを搭載したテンキーレスキーボード。通常のメカニカルスイッチは、オン/オフの2値でキーの入力を判定しているが、本キーボードではキーが押されていない状態から底まで押されている状態を0～100のアナログ入力として認識できる。

　これにより、カーレースなどキーボードでは操作感に難があったゲームや、シューティングなどでゆっくりとキャラクターを移動させるなどの従来は実現が難しかった操作をキーボードで実現できるとする。」

3. 実装

　磁気式スイッチ搭載キーボードのWASDキーのストロークを取得し、仮想ゲームパッドを作成して左スティックに割り当てます。以下の流れで実装しました。

（1）キーボードのHIDデバイスパスの特定
（2）キー入力、キーストローク量の取得
（3）仮想ゲームパッドの作成
（4）ゲームへの適用

3-0. Python仮想環境と必要モジュールのインストール

Pythonで実装するので適当に環境構築

conda create -n gamepad python=3.11
conda activate gamepad
pip install jupyterlab

pip install hidで入れたモジュールはhidapiをロードできない問題が起こったため、以下の記事を参考にインストールしました。
Stack Overflow: Can't load hidapi with Python library "hid" on Windows

pip install hidapi Cython
git clone https://github.com/trezor/cython-hidapi.git
cd cython-hidapi
git submodule update --init
python setup.py build
python setup.py install
pip install -e .

仮想ゲームパッド作成に必要なものも入れます。
ViGEmBusインストール
https://github.com/ViGEm/ViGEmBus/releases

pip install vgamepad

3-1. キーボードのHIDデバイスパスの特定

まずキーボードのHIDパスを特定します。

for d in hid.enumerate():
    # if d['product_string'] == 'Gaming Keyboard':
    print(d['product_string'])
    print(d['usage_page'])
    print(d['path'])
    print()

実行すると色々と出てきます。この中でGaming Keyboardと書かれたもののパスを控えておきます。

Pulsar Xlite V3 Wired Medium
1
b'\\\\?\\HID#VID_3710&PID_1401&MI_01&Col01#8&2284b81a&0&0000#{4d1e55b2-f16f-11cf-88cb-001111000030}\\KBD'

Gaming Keyboard
1
b'\\\\?\\HID#VID_3151&PID_5029&MI_00#8&169d358d&0&0000#{4d1e55b2-f16f-11cf-88cb-001111000030}\\KBD'

Gaming Keyboard
12
b'\\\\?\\HID#VID_3151&PID_5029&MI_01&Col01#8&3a74734f&0&0000#{4d1e55b2-f16f-11cf-88cb-001111000030}'

Gaming Keyboard
1
b'\\\\?\\HID#VID_3151&PID_5029&MI_01&Col02#8&3a74734f&0&0001#{4d1e55b2-f16f-11cf-88cb-001111000030}'

Gaming Keyboard
65535
b'\\\\?\\HID#VID_3151&PID_5029&MI_01&Col05#8&3a74734f&0&0004#{4d1e55b2-f16f-11cf-88cb-001111000030}'

Gaming Keyboard
65535
b'\\\\?\\HID#VID_3151&PID_5029&MI_02#8&2a7ebae1&0&0000#{4d1e55b2-f16f-11cf-88cb-001111000030}'

Pulsar Xlite V3 Wired Medium
1
b'\\\\?\\HID#VID_3710&PID_1401&MI_01&Col02#8&2284b81a&0&0001#{4d1e55b2-f16f-11cf-88cb-001111000030}'

Pulsar Xlite V3 Wired Medium
12
b'\\\\?\\HID#VID_3710&PID_1401&MI_01&Col03#8&2284b81a&0&0002#{4d1e55b2-f16f-11cf-88cb-001111000030}'

Pulsar Xlite V3 Wired Medium
1
b'\\\\?\\HID#VID_3710&PID_1401&MI_02#8&ac12bd5&0&0000#{4d1e55b2-f16f-11cf-88cb-001111000030}\\KBD'

Gaming Keyboard
1
b'\\\\?\\HID#VID_3151&PID_5029&MI_01&Col03#8&3a74734f&0&0002#{4d1e55b2-f16f-11cf-88cb-001111000030}\\KBD'

Pulsar Xlite V3 Wired Medium
65424
b'\\\\?\\HID#VID_3710&PID_1401&MI_03#8&2e986997&0&0000#{4d1e55b2-f16f-11cf-88cb-001111000030}'

Pulsar Xlite V3 Wired Medium
1
b'\\\\?\\HID#VID_3710&PID_1401&MI_01&Col04#8&2284b81a&0&0003#{4d1e55b2-f16f-11cf-88cb-001111000030}'

Pulsar Xlite V3 Wired Medium
1
b'\\\\?\\HID#VID_3710&PID_1401&MI_01&Col05#8&2284b81a&0&0004#{4d1e55b2-f16f-11cf-88cb-001111000030}'

　以下のようにHIDデバイス出力を読み取ります。

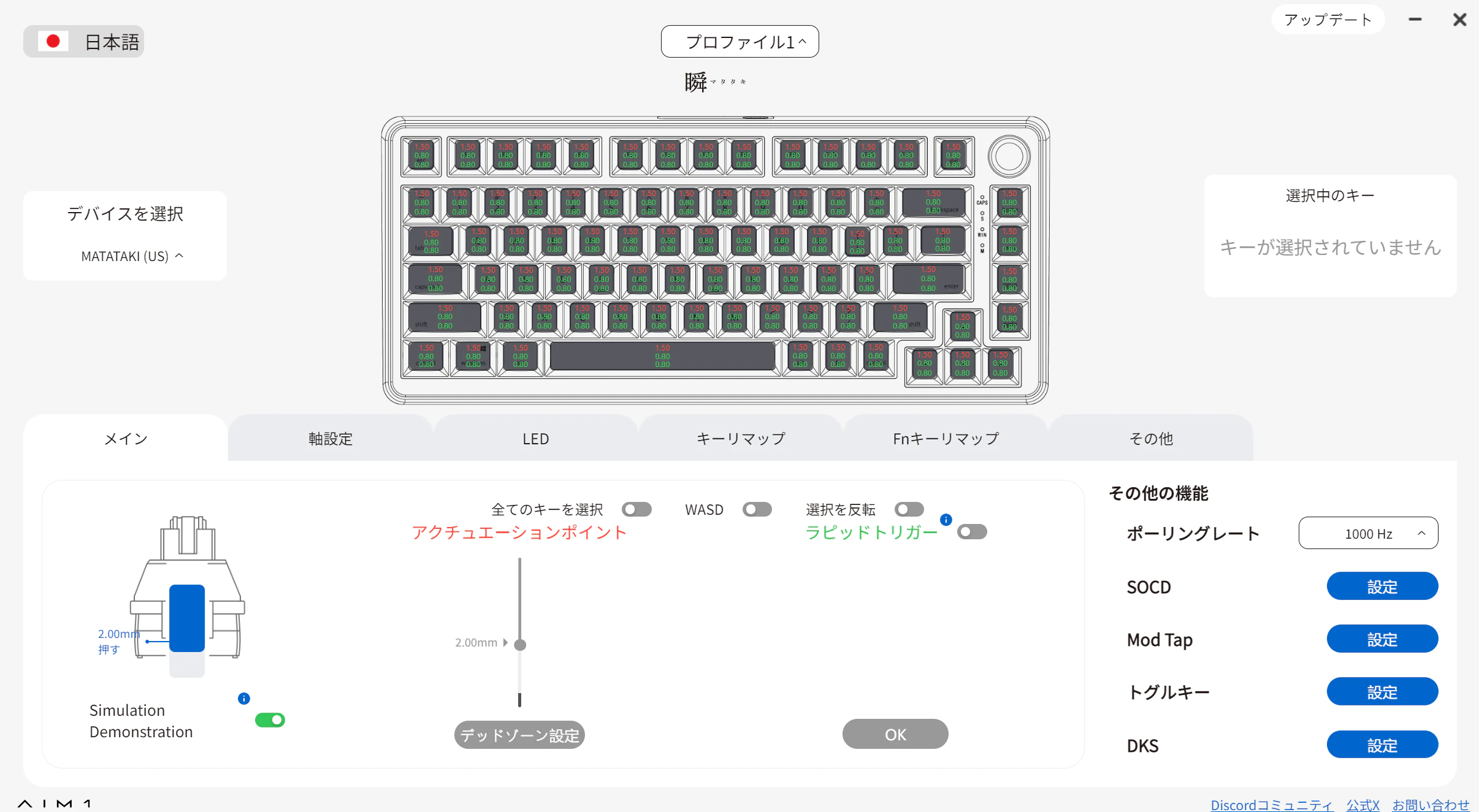

　ここで、AIM1瞬は純正ソフトからキーストロークを可視化するトグルをONにしておかないとデータを取得できませんでした。自分でこのトリガーを送信するところまでやるのは面倒なので、キーストロークを取得するときは純正ソフトを起動しておくことにします。

import hid
import time

# メーカー純正ソフトを起動してSimulation demonstrationをONにしている状態なら見れる
path = b'\\\\?\\HID#VID_3151&PID_5029&MI_01&Col05#8&3a74734f&0&0004#{4d1e55b2-f16f-11cf-88cb-001111000030}'
# Gaming Keyboardを全部試す

h = hid.device()
h.open_path(path)
h.set_nonblocking(True)

while True:
    data = h.read(64)
    if data:
        print(f'\r {len(data)} {data}', end='')
    time.sleep(0.001)

実行するとこのようなデータが得られます。次にこのデータの意味を探ります。

32 [5, 27, 100, 0, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]

3-2. キー入力、キーストローク量の取得

データを表示させながら、キーの押し込み量を変えてみます。すると次のようになりました。

32 [5, 27, 14, 0, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 41, 0, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 68, 0, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 89, 0, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 110, 0, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 170, 0, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 230, 0, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 250, 0, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 4, 1, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 14, 1, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 44, 1, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 74, 1, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
32 [5, 27, 84, 1, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]

ここから、3要素目が押し込み量に対応しており、255を超えると4要素目が1になることがわかります。
従って、キーストロークは次のように計算できます。

key_stroke = data[2] + data[3]*255

値の範囲は0-349となっていました。ストロークは約4mmなので、分解能は4mm/350≒0.011mmとなり、メーカー謳い文句の「キー入力のオン/オフ切替位置を0.01mm単位で調整可能」と符合します。合っていそうです。

次に入力キーを変えてデータを見ます。

# a を押しているとき
32 [5, 27, 110, 0, 9, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]
# b を押しているとき
32 [5, 27, 225, 0, 40, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0]

すると5要素目が変化しています。従って、データの5要素目を取得すれば何のキーを入力したかがわかります。

ここで入力と値のマップを作っておきます。

key_map = {
    9:'a',
    14:'w',
    15:'s',
    21:'d',
    5:'Left Ctrl',
    41:'Space',
}

これでAIM瞬からキー入力とキーストロークが得られるようになりました。

def encode_keydata(data):
    key_stroke = data[2] + data[3]*255
    pushed_key = key_map.get(data[4], None)
    return pushed_key, key_stroke

3-3. 仮想ゲームパッドの作成

後は、キーストロークとジョイスティックの値の範囲を揃えて仮想ゲームパッドを作成するだけです。コードを貼ります。

import hid
import time
import vgamepad as vg

path = b'\\\\?\\HID#VID_3151&PID_5029&MI_01&Col05#8&3a74734f&0&0004#{4d1e55b2-f16f-11cf-88cb-001111000030}'

key_map = {
    9:'a',
    14:'w',
    15:'s',
    21:'d',
    5:'Left Ctrl',
    41:'Space',
}

def encode_keydata(data):
    key_stroke = data[2] + data[3]*255
    pushed_key = key_map.get(data[4], None)
    return pushed_key, key_stroke

def norm(v):
    # 押し込み値 → スティック値変換
    # 押し込み量 0 - 349
    # スティック値 -32768 ～ 32767
    return int((v / 349) * 32767)

h = hid.device()
h.open_path(path)
h.set_nonblocking(True)

pad = vg.VX360Gamepad()

axes = {"x":0, "y":0}

while True:
    data = h.read(64)
    if data:
        key, val = encode_keydata(data)

        if key == "a":
            axes["x"] = -norm(val)
        elif key == "d":
            axes["x"] = norm(val)
        elif key == "w":
            axes["y"] = -norm(val)
        elif key == "s":
            axes["y"] = norm(val)
        else:
            pass

        pad.left_joystick(x_value=axes["x"], y_value=axes["y"])
        pad.update()

    time.sleep(0.001)

3-4. ゲームへの適用

　今回はBattleField4に適用します。オフラインのみで検証を行っていますが、オンラインではアンチチートに検知されるかもしれません。試す場合は自己責任でお願いします。

　ここでは一例として、乗り物の加速にWキーを割り当ててみます。

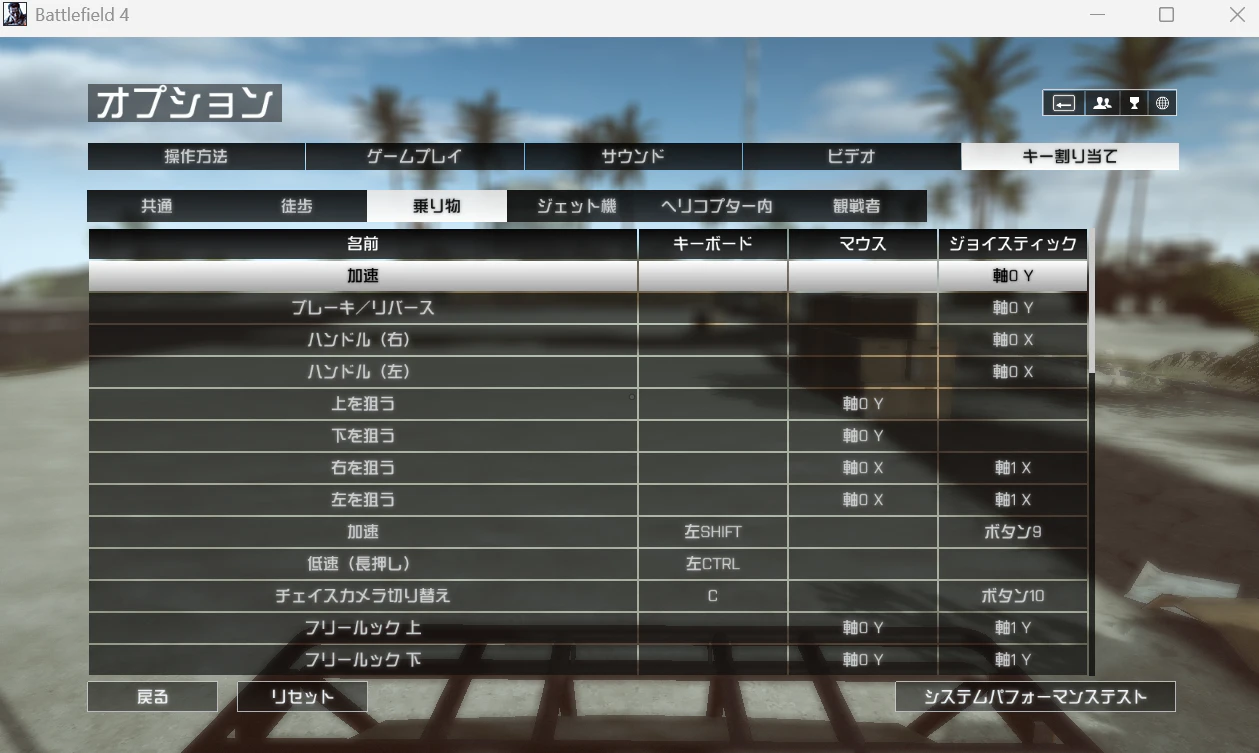

ゲームを起動したらキーバインドに進み、ジョイスティック欄の設定したい項目である加速をクリックしてWを押します。すると軸0Yなどとジョイスティック扱いのキーが設定されます。競合を防ぐため、キーボードのバインドは解除しておきます。

実際の動作の様子がこちらです。押し込み量に比例してステアリングが切れています。

4. まとめ

　磁気スイッチ搭載キーボードのキーストロークをアナログ量として取得し、仮想ゲームパッドの左スティックとして動作するように実装しました。
　少し細かい操作ができるようになりました。それなりに便利なので、今後、各ゲーミングキーボードメーカーが類似の機能を搭載してくれると嬉しいですね
