Slack、Watson Assistant、IBM Functions、Db2 on Cloudの連携メモ

Last updated at Posted at 2019-08-03

Watson AssistantとDb2 on Cloudの連携でいろいろと手間取ったので、ログとして実施した手順を記載しておきます。SlackとWatson Assistantの連携は、Watson Assistantの手順に従えば簡単に連携できるようになっています。

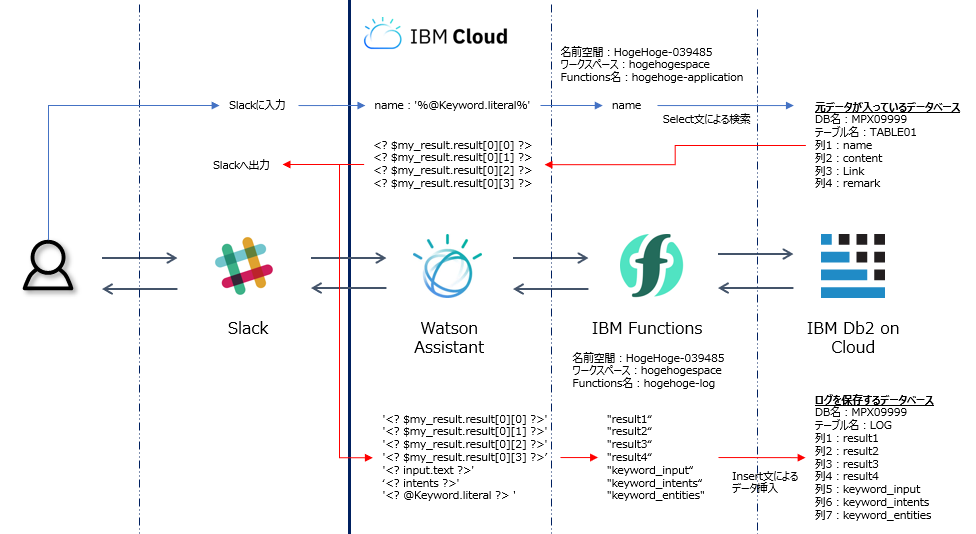

###どんな感じの処理なのか？
Slackに入力した値をWatson Assistantで受けて、IBM FunctionsからSQLでDb2 on Cloudの情報を持ってきます。そしてWatson Assistantで回答した内容を再度Db2 on Cloudに書き込むという内容です。

###参考文献
↓Watson AssistantとDb2を外部連係する
https://qiita.com/schiyoda/items/89064693d6353fdc69e1

###前提

  • IBM CloudでDb2 on Cloud, Functions, Watson Assistant, ワークスペース（Cloud Foundryベース）を作成する手順は省略
  • Slackの対象ワークスペースに管理者権限を持っていること
  • IBM Cloudのアカウント（ライトアカウント）を持っていること
  • Watson assistantのSkillは作成してあること
  • Db2 on Cloudのデータベースとテーブルは作成してあること

Db2 on CloudのTable構成

Db2 on Cloudのデータを取り込んでWatson Assistantに回答し、またその戻り値をDb2 on Cloudに保存するためのテーブルを用意する。
今回は、以下の構成でDb2 on CloudのTableを構成する
Watson Assistantに回答するテーブル

  • DB名：MPX09999
  • Table名：TABLE01
  • Column：name , VARCHAR(255)
  • Column：content , VARCHAR(255)
  • Column：Link , VARCHAR(255)
  • Column：remark , VARCHAR(255)

Watson Assistantにログを保存するテーブル

  • DB名：MPX09999
  • Table名：LOG
  • Column： result1, VARCHAR(255)
  • Column： result2, VARCHAR(255)
  • Column： result3, VARCHAR(255)
  • Column： result4, VARCHAR(255)
  • Column： KEYWORD_INPUT, VARCHAR(255)
  • Column： KEYWORD_INTENTS, VARCHAR(255)
  • Column： KEYWORD_ENTITIES, VARCHAR(255)

#Watson AssistantとSlack連携

  1. Watson AssistantのCreate assistantを押す
  2. Nameに任意の名前を入れて、Create assistantを押す
  3. Add dialog skillを押す
  4. Slack連携させる対象Skillを押す
  5. SkillsにDialogが追加されたことを確認する
  6. Add Integrationを押す
  7. Slackを押す（知らないうちに連携できるアプリが増えてた。。。今度試してみよう）
    （以下、Watson Assisatntに記載されている手順通りに実施すればいいのですが、一応記載しておきます）
  8. Slack API（ https://api.slack.com/apps ）にアクセスする
  9. Create New Appを押す
  10. App Nameに任意の名前を入れて、Development Slack Workspaceに追加するワークスペースを選択して、Create Appを押す
  11. SlackのBasic InformationのVerification TokenをWatson AssistantのVerification Tokenにコピーする
    ↓Slackの画面
    ↓Watsonの画面
  12. Basic informationでBotsを押す
  13. Add a Bot Userを押す
  14. Add a Bot User → Save Changesを押す
    image.png　→　image.png
  15. OAuth & Permissionsをクリックし、Install App to Workspaceを押す
  16. SlackワークスペースとBotsの連携確認画面が出るので、Installを押す
  17. SlackのOAuth Access TokenとBot User OAuth Access TokenをWatson Assistantにコピーする
    ↓Slackの画面
    ↓Watsonの画面

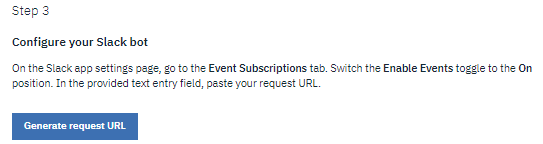

  18. Create request URLを押す
    ↓URL作成後
  19. SlackのEvent SubscriptionsをOnにして、Request URLにWatson Assistantで取得したURLを入力する。正常に登録されると、Verifiedという文字が表示される
    ↓正常にURLが認証される

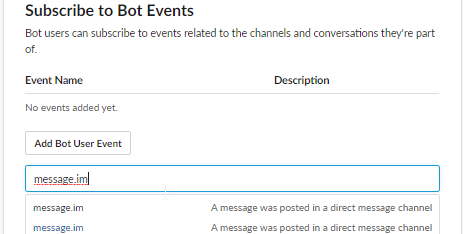

  20. Add Bot User Eventでmessage.imを選択する
    ↓message.imが正常に追加されている
  21. Watson AssistantのSave Changesを押す
  22. 正常に登録されると下記画面のようにSlackが追加される
  23. Slackにアプリを登録して、文字を入力するとWatson Assistantからレスポンスが戻ってくるようになる

Db2 on CloudとFunctionsとWatson Assistantの連携

Cloud Foundryの名前空間およびスペースを利用していますので、ご注意ください。（IAMの名前空間ではない）
image.png image.png

  1. IBM CloudのFunctionsにアクセスして、作成の開始を押す
  2. アクションの作成を押す
  3. アクション名に任意の名前を入れて、ランタイムにPython3を選択して作成を押す
  4. Watson AssistantからFunctionsに連携されてDB2 on CloudにSQL Queryを実行するPythonスクリプト
    Watson Assistantのname引数から文字を読み込んできて、それのSelect文の結果をリターンで戻している。
hogehoge-applicationの中身：MPX09999.TABLE01テーブルにSQLQueryを発行
import sys
import ibm_db
def main(dict):
 rows = []
 conn = ibm_db.connect("DATABASE=BLUDB;HOSTNAME=dashdb-txn-sbox-yp-dal09-04.services.dal.bluemix.net;PORT=50000;PROTOCOL=TCPIP;UID=xxx99999;PWD=xxxxxxxxxxxxxxxxxxx;","","")
 sql = 'SELECT "name", "content", "Link", "remark" FROM MPX09999.TABLE01 WHERE upper("name") like upper({})'.format(dict["name"])
 stmt = ibm_db.exec_immediate(conn, sql)
 row = ibm_db.fetch_tuple(stmt)

 while (row):
    rows.append(row)
    row = ibm_db.fetch_tuple(stmt)

 return { 'result': rows }
  • DB名：MPX09999
  • Table名：TABLE01
  • Watson Assistantからの引数："name"
    Db2資格情報となる以下の太文字の箇所は、Db2画面のサービス資格情報のdsn設定からコピーする。
    conn = ibm_db.connect("DATABASE=BLUDB;HOSTNAME=dashdb-txn-sbox-yp-dal09-04.services.dal.bluemix.net;PORT=50000;PROTOCOL=TCPIP;UID=xxx99999;PWD=xxxxxxxxxxxxxxxxxxx;","","")

Watson Assistantの設定

Watson Assistantのインスタンスは「Watson AssistantとSlack連携」で作成済

  1. Dialogを開く。

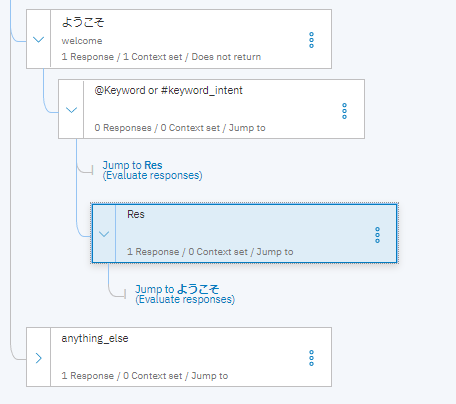

  2. Welcomeのようこその中に、Functionsの認証情報をセットする。（Dialogの中は下記画像のように作成していますが、あまり詳しくなくテスト用で作成しているため、適宜修正して使用してください）
Watson_assistantの[ようこそ]JSON

{
  "context": {
    "icf_cred": {
      "user": "3fbf5059-f5d0-4a17-baee-79cf0a2a20d5",
      "password": "ogp2LnjgCmCAeqjg8IV0CnGi6A1NbHY556ZU53p1x0OAn4UPGvZ8eX0bjfGH8H66"
    }
  },
  "output": {
    "generic": [
      {
        "values": [
          {
            "text": "検索キーワードを入力してください。"
          }
        ],
        "response_type": "text",
        "selection_policy": "multiline"
      }
    ]
  }
}

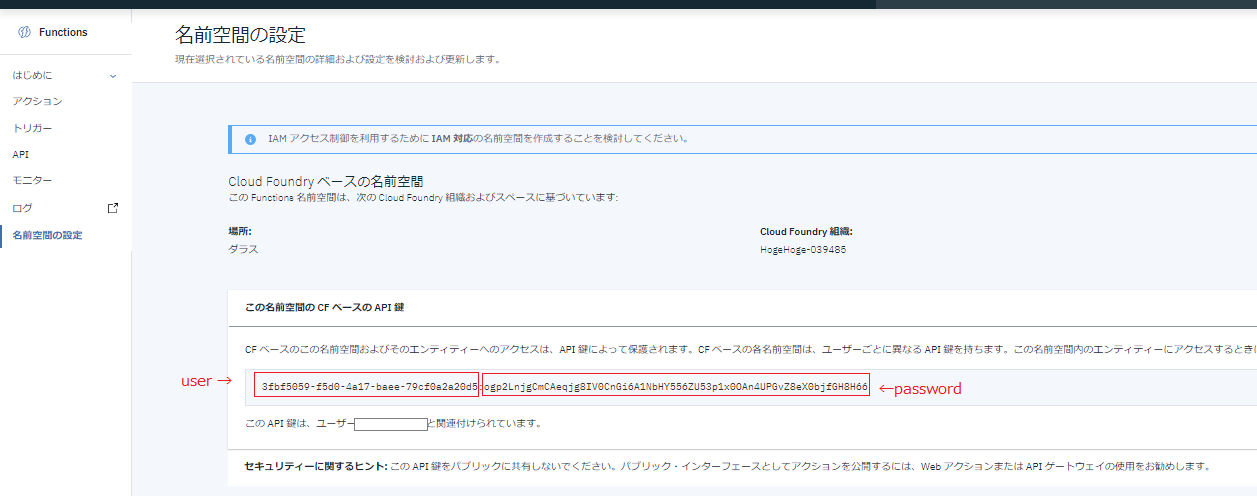

Functionsの認証情報として設定しているicf_credのuserとpasswordは、Functionsの名前空間の設定からコピーしてくる。
2. 子ノード（ここでは@Keyword or #Keyword_intent）のJSONを以下のように設定する。

JSON
{
  "output": {
    "generic": []
  },
  "actions": [
    {
      "name": "/HogeHoge-039485_hogehogespace/hogehoge-application",
      "type": "cloud_function",
      "parameters": {
        "name": "'%@Keyword.literal%'"
      },
      "credentials": "$icf_cred",
      "result_variable": "context.my_result"
    },
    {
      "name": "/HogeHoge-039485_hogehogespace/hogehoge-application",
      "type": "cloud_function",
      "parameters": {
        "result1": "'<? $my_result.result[0][0] ?>'",
        "result2": "'<? $my_result.result[0][1] ?>'",
        "result3": "'<? $my_result.result[0][2] ?>'",
        "result4": "'<? $my_result.result[0][3] ?>'",
        "keyword_input": "'<? input.text ?>'",
        "keyword_intents": "'<? intents ?>'",
        "keyword_entities": "'<? @Keyword.literal ?> '"
      },
      "credentials": "$icf_cred",
      "result_variable": "context.log_result"
    }
  ]
}
  • "name"：　[Cloud Foundry組織]_[Cloud Foundryスペース]/[Functions名]とする
  • "type"：　cloud_functions固定
  • "parameters"の"name"：　Functionsのname引数へ渡す値。@Keyword.literalはエンティティの値を渡す設定としている。%で囲んでいるのはSQLのQueryで曖昧検索を行うため。'で囲んでいるのは、FunctionsのSQL文で文字列として認識されるようにするため。要は、@Keywordエンティティの文字を曖昧検索するようにしている。
  • "credentials"：　Welcomeで設定したFunctionsの認証情報
  • "result1"：　FunctionsのSQLのSelect文で戻ってくる最初の列。ここではname。$my_result.result[0][0]は、"result_variable": "context.my_result"のmy_resultから持ってきている。以下、result2以降も同様。
  • "result2"：　FunctionsのSQLのSelect文で戻ってくる二番目の列。ここではcontent
  • "result3"：　FunctionsのSQLのSelect文で戻ってくる三番目の列。ここではLink
  • "result4"：　FunctionsのSQLのSelect文で戻ってくる四番目の列。ここではremark
  • "keyword_input"：　Watson Assistantに入力した値。 input.text ?>。'は、FunctionsのSQL文で使用するため追記。
  • "keyword_intents"：　検索にヒットしたインテント。 intents ?>。'は、FunctionsのSQL文で使用するため追記。
  • "keyword_entities"：　検索にヒットしたエンティティ。 @Keyword.literal ?>。'は、FunctionsのSQL文で使用するため追記。
  1. Resを以下のように設定する。Functionsを介してDb2 on Cloudにデータを書き込む。
Slackに返信するResノードの中身
{
  "output": {
    "generic": [
      {
        "values": [
          {
            "text": "<? $my_result.result[0][0] ?>"
          },
          {
            "text": "<? $my_result.result[0][1] ?>"
          },
          {
            "text": "<? $my_result.result[0][2] ?>"
          },
          {
            "text": "<? $my_result.result[0][3] ?>"
          }
        ],
        "response_type": "text",
        "selection_policy": "multiline"
      }
    ]
  }
}
  • "text"：　 $my_result.result[0][0] ?>　Slackへの戻り値の1番目
  • "text"：　 $my_result.result[0][1] ?>　Slackへの戻り値の2番目
  • "text"：　 $my_result.result[0][2] ?>　Slackへの戻り値の3番目
  • "text"：　 $my_result.result[0][3] ?>　Slackへの戻り値の4番目
Functions：hogehoge-logの中身：MPX09999.LOGテーブルにデータ挿入
import sys
import ibm_db
def main(dict):
 conn = ibm_db.connect("DATABASE=BLUDB;HOSTNAME=dashdb-txn-sbox-yp-dal09-04.services.dal.bluemix.net;PORT=50000;PROTOCOL=TCPIP;UID=xxx99999;PWD=xxxxxxxxxxxxxxxxxxx;","","")
 sql = 'INSERT INTO MPX09999.LOG(keyword_input,keyword_intents,keyword_entities,result1,result2,result3,result4) VALUES ({0},{1},{2},{3},{4},{5},{6})'.format(dict["keyword_input"],dict["keyword_intents"],dict["keyword_entities"],dict["result1"],dict["result2"],dict["result3"],dict["result4"])
 stmt = ibm_db.exec_immediate(conn, sql)
 return {'message': "keyword_intents"}

##所感

  • Watson Assistantは詳しくないのでDialogのロジックとか変なのですいません。回答する内容によって微妙にエラーが出ます。
  • たぶんこんな感じでレスが戻ってくるのですが、プログラムの組み方が悪いのか、それともFunctionsのレスポンスが悪いのか、ある程度の時間をおいてSlackから文字列を入力すると、Db2のデータのレスポンスが無くなります。ただ、すぐに2回目を入力するときちんとDb2データのレスポンスがありました。プログラミングが得意ではないので、Functionsの中身を工夫すればいい感じになるのかなー。。
