NDLOCR-Liteを試しAndroidに載せてみた：リアルタイムは諦めてワンショットOCRに落ち着いた話

この記事で書くこと

• 国立国会図書館の NDLラボが公開した NDLOCR-Lite を、CPUのみでAndroidに組み込んで動かした記録
• 量子化（Int8/Int4/Int16）を試して分かった、「変換できる」と「実行できる」は別問題 という話
• 成否を分けたのはモデル精度というより、観測性・座標整合・運用設計 だった、という結論

検証コードとメモは GitHub 上のリポジトリに置いています（後述）。

NDLOCR-Liteとは

NDLOCR-Liteは、NDLラボが公開しているOCRで、GPUを前提にせずCPU環境で動かすことを重視した“軽量志向”の実装です。デスクトップアプリとCLIが提供されており、Windows / macOS / Ubuntu での動作確認が明記されています。([1][4])

内部は大きく次の 3モジュール構成 です。([1])

• レイアウト認識：DEIMv2
• 文字列認識：PARSeq
• 読み順整序：既存NDLOCRと同系モジュール

また、学習後にONNXへ変換して推論する前提で設計されています。([1])

※一次情報は脚注リンク参照（公式README/実装コード）

背景

ここ1〜2年で、生成AIの主戦場はテキストだけではなくなり、画像理解やOCRを含むマルチモーダルの能力が実用レベルまで一気に上がりました。実際、スクリーンショットや写真を投げて「要約して」「文字起こしして」と頼む使い方は、すでに珍しくありません。

一方で業務利用では、クラウドに投げれば何でも解決、とはいかない場面が残ります。たとえば次のような事情です。

• 機密情報・個人情報の持ち出し制約（セキュリティ／コンプライアンス）
• ネットワーク前提にできない環境（閉域・現場端末）
• コストやレイテンシ（常時送信を前提にしづらい）
• 監査・再現性（入力と処理を手元で固定したい）

加えて、現場の入力は依然として PDF・スキャン・紙・手書き に強く依存しています。RAGやAIエージェントに繋ぐ以前に、まず「雑にテキスト化する」工程がボトルネックになりやすく、ここで詰まると後段のAI活用も止まります。

ローカルAI（小型モデル）自体も進化が速く、「用途を絞れば手元で回す」選択が現実的になってきました。私は普段、ローカルAI（とくにローカルLLM）を中心に調査・技術検証する立場なので、同じ文脈で OCRもローカルで成立させられるか を確かめたくなりました。

そこで今回、NDLラボが公開した NDLOCR-Lite（GPU不要・軽量志向） を題材に、まずはPCのCPUで現実的な選択肢を絞り込み、次に 「Android × CPUのみ」 でどこまで実用になるかを試しました。

検証の全体像

検証したい論点は次の4つです。

• CPUだけでどれくらいの速度が出るか
• モデルサイズ的にスマホに載るか
• 量子化でさらに軽くできるか（できるとして実行できるか）
• スマホで“それっぽいリアルタイム体験”は成立するか（※毎フレームではなく、フレームレートを落としての意味）

実施は次の2段階に分けました。

1. PC（CPU）で重み比較：速度・可読性・ONNX Runtime互換性（量子化含む）
2. Android（Kotlin + ONNX Runtime）アプリの実装

※最初にPCで比較したのは、Androidへ持ち込んでから「遅すぎる／動かない」で手戻りする前に、性能差と互換性の地雷（量子化まわり）を先に踏んでおきたかったためです。

1. PC（CPU）でモデルの速度と量子化を試してみた

なぜ最初に量子化したか

結論から言うと、Android（CPUのみ）へ持ち込む場合、FP32をそのまま載せると体感が厳しくなる可能性が高いです。
そのため、実装に入ってから手戻りしないように、PC（CPU）で次を先に確認しました。

• Int8量子化でどれだけ速くなるか（モデル単体・全体の両面）
• 量子化してもOCR結果が実用に耐えるか
• そもそも量子化モデルがONNX Runtimeで安定して動くか（互換性）

前提：NDLOCR-Liteは「検出1 + 認識3」の4モデル構成

NDLOCR-Liteは、1つのモデルで全部読むのではなく 4つのモデルを組み合わせて処理します。

• 検出（DEIMv2）：ページ画像から行領域（ROI）を検出して切り出す
• 認識（PARSeq ×3）：行画像を読み取る

追記：認識モジュールは3モデルのカスケードです。短い/易しい行は軽いモデルで止め、長い/難しい行だけ重いモデルに回す設計になっています。([1])

つまり、全体時間は単純に「1モデルの推論時間」では決まらず、

検出の時間 +（行数 × 認識）+ 前後処理（画像変換/切り出し/整序/描画など）

の合計で決まります。
この構造上、全体の速度改善を議論する前に 各モデルがどれくらい速くなっているか を見る方が判断しやすいです。

計測方法（スクリプト上の定義）

• モデル単体ベンチ：model_eval/evaluate_models.py
session.run() の呼び出し区間を計測（warmup後にruns回、mean/p95を出力）。([5])
• ページ処理（検出+認識）：model_eval/run_weight_compare_samples.py
detector.detect() / 認識器ロード / 行ごとの認識カスケード、を分解して秒で記録。([6])

「何を計測している数字か」を読者に誤解されにくくするため、ここは明示しておきます。

結果1：4モデルの単体推論（PC/CPU）

表1：4モデル構成の単体推論時間（PC/CPU, threads=1）

モデル	役割	FP32 平均 (ms)	Int8 平均 (ms)	速度比 (FP32/Int8)
deim-s-1024x1024	検出（ROI抽出）	1448.92	1262.79	1.15x
parseq-16x256-30	認識（軽）	20.96	10.81	1.94x
parseq-16x384-50	認識（中）	33.53	20.07	1.67x
parseq-16x768-100	認識（重）	80.94	49.70	1.63x

単体で見るとInt8は確かに速くなります。ただし、入口で必ず走る 検出（DEIMv2）が重いため、全体の体感は「認識が速い＝全体が大きく速い」とは限りません。

結果2：ページ処理（検出+認識）の合計時間（参考）

表2：3画像でのページ処理合計（検出+認識, PC/CPU）

入力画像	FP32 合計 (sec)	Int8 合計 (sec)
digidepo_2531162_0024.jpg	3.9538	3.2290
digidepo_3048008_0025.jpg	3.9877	3.1869
digidepo_11048278_po_geppo1803_00021.jpg	3.8280	3.1524

平均

重み	平均合計 (sec)	速度比 (FP32=1.0)
FP32	3.9232	1.00
Int8	3.1894	1.23

Int8で短縮はしますが、単体推論ほど劇的には効きません（検出・前後処理の比率が効くため）。

可視化：FP32（32bit） vs Int8（8bit）のOCR出力比較

本モデルのGitHubページの画像を用いて、自分の環境でも動作確認を行いました。
同一入力に対して、FP32 と Int8（QInt8） の出力を並べて比較します。
（左右の並びは 左=FP32 / 右=Int8）

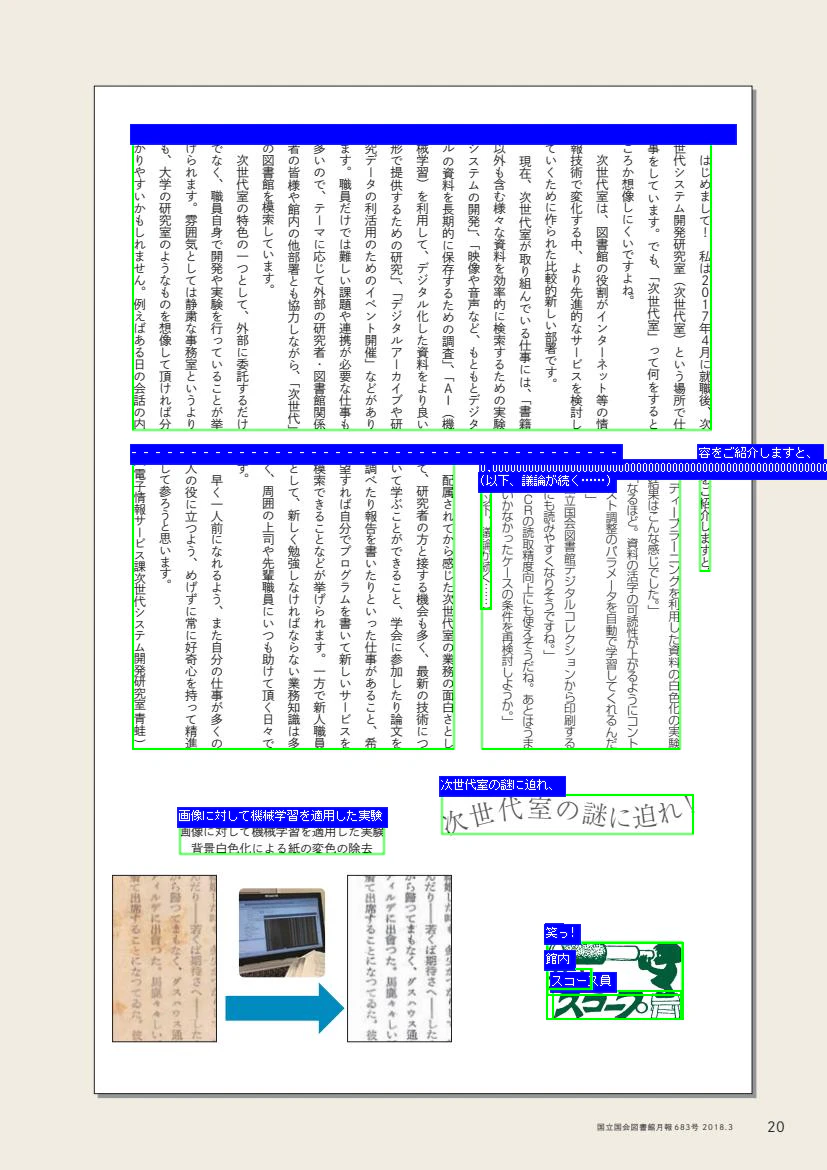

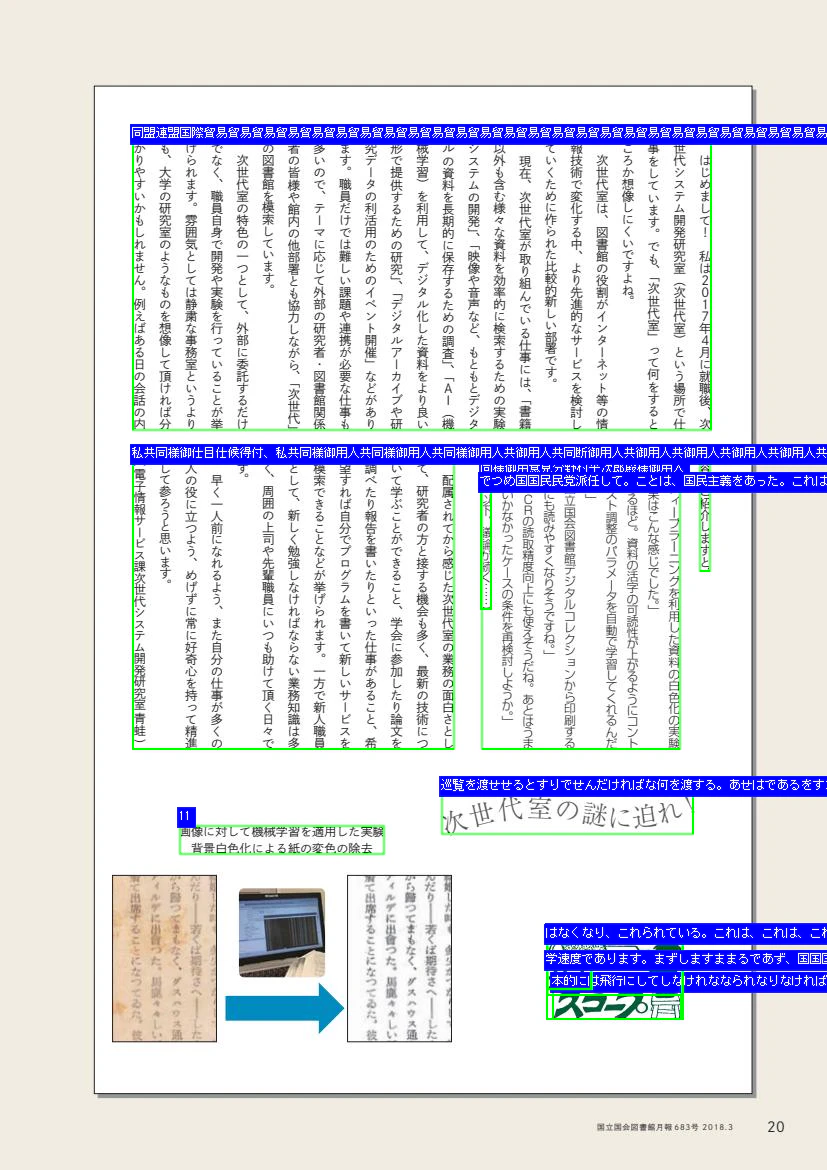

サンプル1：digidepo_11048278_po_geppo1803_00021

FP32（32bit）	Int8（8bit）

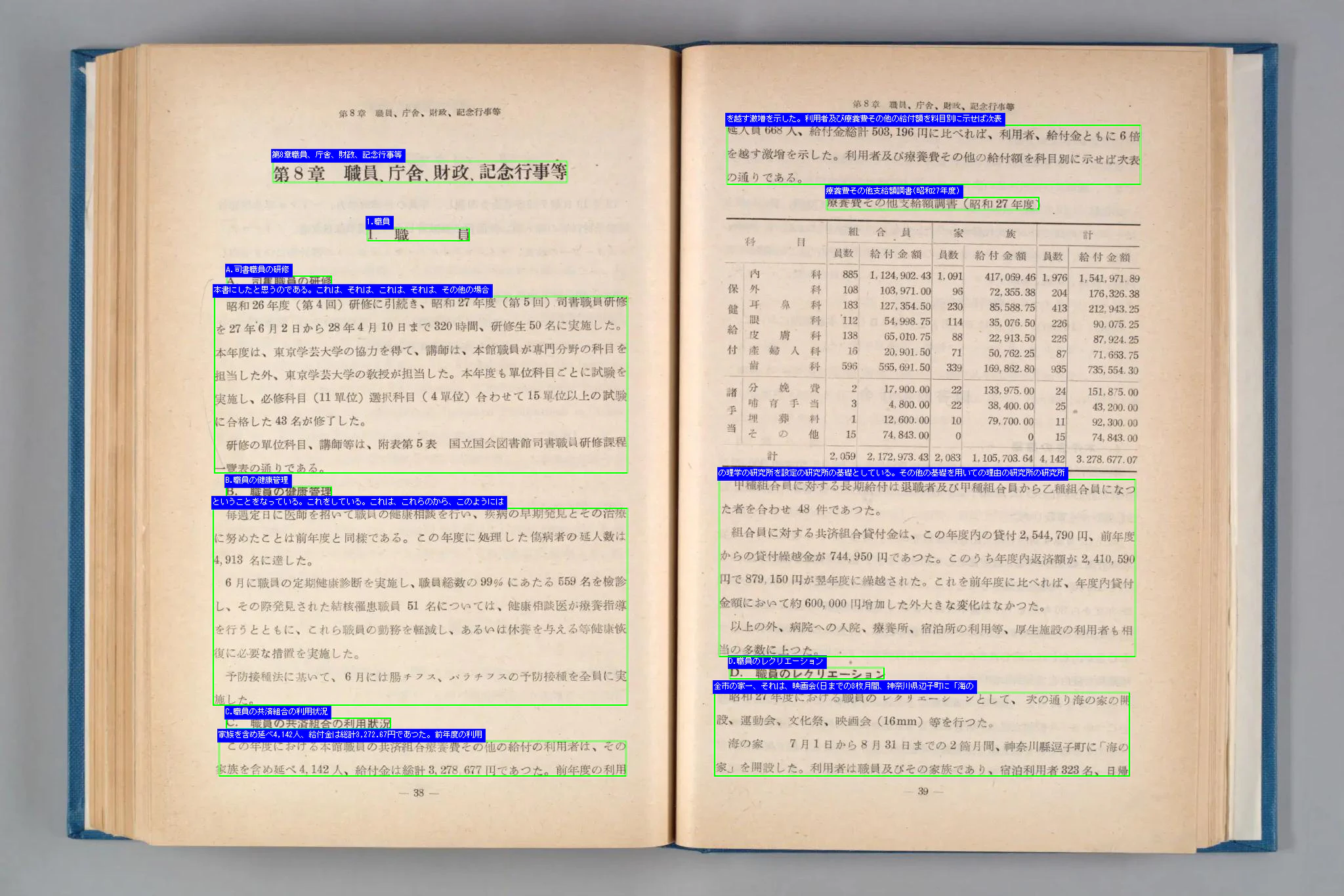

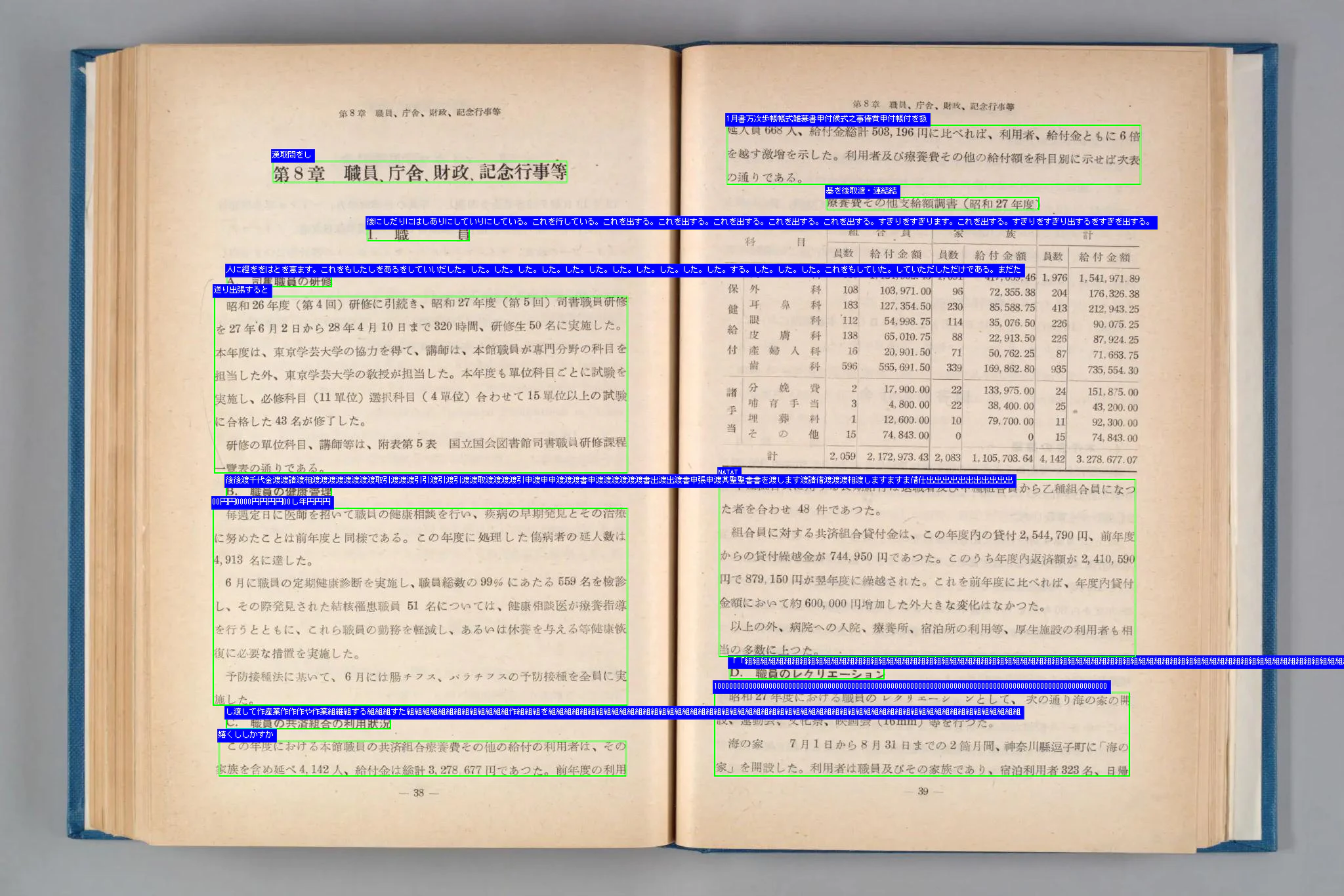

サンプル2：digidepo_2531162_0024

FP32（32bit）	Int8（8bit）

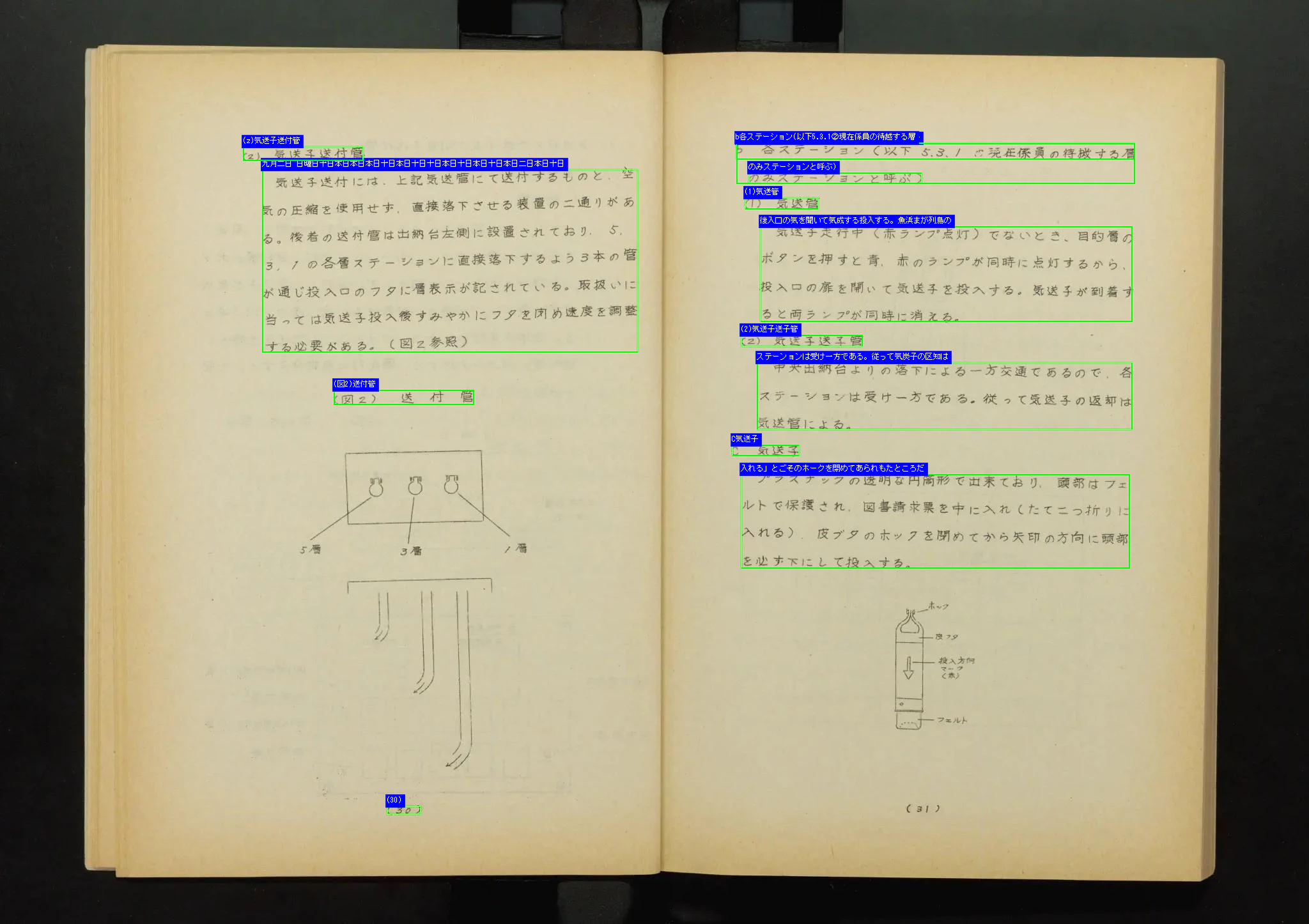

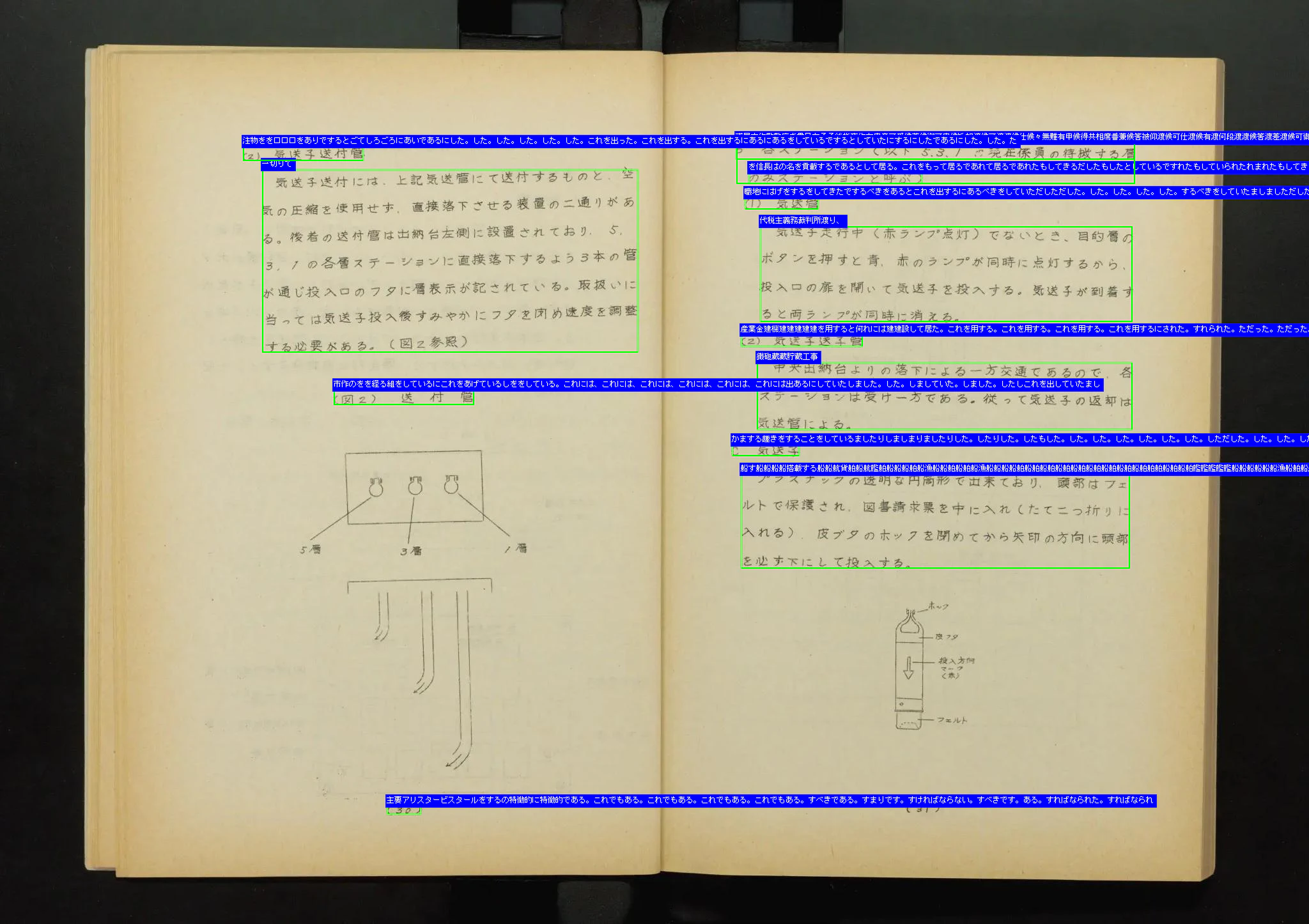

サンプル3：digidepo_3048008_0025

FP32（32bit）	Int8（8bit）

認識精度について（この比較から言える範囲）

• レイアウト検出（緑枠）は比較的安定
  段組・見出し・本文ブロックの切り出し自体は概ねできており、量子化（Int8）による悪化もこの例では目立ちませんでした。
  → 少なくとも「ROIを切り出す」段階では、量子化のデメリットが出にくい印象です。

• 文字認識（青帯/テキスト）

  • FP32でも「読める」が、長文は厳しい
    短い文字列（見出し/ラベル/短文）は拾えている一方で、本文のような長い行・長文は欠落が目立つ。
    → 実運用では 行ごとにOCR（行画像へ正しく切り出して認識） を前提に設計・調整した方がよいです。
  • Int8は完全に破綻
    文字化け／同一フレーズの繰り返し／000000... のような不自然な連続出力が出ており、
    「多少誤字が増える」ではなく 文章として成立しない崩れ方 になっています。

補足：公式の可視化例では「検出 → 行へ分割 → 行認識」の流れが明確で、これに寄せた実装・前処理・閾値調整をしていれば、FP32の見え方は変わった可能性があります。([1])
……が、当初の実装ではこのあたりの設計理解が甘かった。ここはCodexが悪い（ログを渡して直させる中で、最初の方針が外れて手戻りした）。

結論（この比較の判断）

• FP32は「読める」が、長文を欠落なくテキスト化するのは難しい（少なくとも私の条件では）
  → 実運用は行単位OCR前提で、入力経路と前処理・カスケード条件を調整した方がよい
• Int8は完全に破綻で、採用は厳しい

量子化で詰まった点（Int4/Int16）

Int8以外（Int4/Int16）も試しましたが、次のエラーに代表される互換性問題で、実行まで到達しない／再現性が取りにくい状態になりました。

• must be 8-bit before packing as 4-bit values（4bit化の前提制約）
• INVALID_GRAPH ... MatMulInteger ... tensor(int16) invalid（演算グラフ互換性）

ここで分かったのは、「変換できる」ことと「実行できる」ことは別という点です。
特にInt4/Int16は、理屈として軽くても ONNX Runtime側の演算子対応やグラフ互換性で詰まりやすく、検証コストが跳ねました。

この段階の判断（Androidへ持ち込む前に決めたこと）

以上を踏まえて、Android側へ持ち込む方針は次に落ち着きました。

• Int8：速度は出るが 完全に破綻（読めない）
• Int4 / Int16：互換性の壁が大きく、運用再現性が低い
• FP32：長文は厳しいが 相対的に「読める」（＝壊れない）

結局、Android実装では FP32を採用しました。
「速いけど読めない」より「遅いけど読める」を優先した、という整理です。

2. Android実装（Kotlin + ONNX Runtime）：未経験なので、ほぼ“バイブコーディング”で進めた

自分は普段ローカルAI寄りの開発が中心で、Androidアプリ開発はほぼ未経験でした。
そのため今回は、自分がAndroidの細部を理解して積み上げたというより、Codexにログとエラーを渡し続けて短いサイクルで直していった、いわゆる“バイブコーディング”寄りの進め方です。

• 症状 → ログ貼る → 仮説候補を出させる → 直す → もう一回ログを見る
  このループを、ひたすら短く回しました。

なお、初期方針の見立てが外れて手戻りした箇所（特に入力経路と座標系）は、Codexが悪いです。

2-1. 目標（最初の見立て）

• Androidでカメラプレビューを表示しながらOCRを実行する
• まずは 1〜3FPS 程度でも良い（リアルタイム翻訳のような毎フレーム処理は狙わない）
• 言語はKotlin
• 端末側の推論は ONNX Runtime（Android） を使い、.onnx を端末内で実行する（CPU）

またPC検証の時点で 検出が重いのは見えていたので、最初から「毎フレーム検出」は捨て、フレームレートを落として間引きながら回す設計から始めました。

2-2. 採用モデル

Android側は最終的に FP32 ONNX を採用しました（量子化は品質面・互換性面で厳しかったため）。

• 検出：deim-s-1024x1024.onnx
• 認識：parseq-ndl-16x256-30-tiny-192epoch-tegaki3.onnx（まずは軽い認識モデルから）

2-3. 最小構成（まず動く土台）

アプリの骨格は定番の組み合わせです。

• CameraXでプレビュー表示
• ImageAnalysisでフレーム取得
• 最新フレームだけ保持（古いフレームは捨てる）
• ONNX Runtimeで検出→認識
• 結果をOverlayで描画

後のデバッグが破綻しないよう、責務はざっくり分離しました。

• LatestFrameStore：最新フレームだけを保持（取り出し時はスナップショット化）
• OcrOrchestrator：検出・認識を周期で回す（間引き／排他／タイムアウト）
• DetectorEngine / RecognizerEngine：推論の実体（NoopとORT実装を差し替え可能）
• OverlayRenderer：BBoxと文字の描画、スケーリング

2-4. 当初の運用（“リアルタイム風”に見せる）設計

最初は「それっぽく動いている」状態を最短で作るため、周期を分けて間引きました。

• Detector：5秒に1回（0.2Hz）
• Recognizer：2.5秒に1回（0.4Hz）
• latest-only（常に最新フレームだけ処理）

この設計は「理屈としては」成立しますが、実機では別のボトルネックが出てきます（次章）。

3. 実機で詰まったポイントと、効いた対策

ここからは 「動かない／遅い／ズレる」 を潰していく話です。
結論としては、モデル以前に 観測性（ログ）と入力経路（画像変換）と座標整合 が支配的でした。

3-1. 「OCR結果が出ない」：まず観測性を上げる

最初の症状は「ビルドは通るのにOCRが出ない」でした。
この時点で重要だったのは、バグを当てに行くより先に “どこまで処理が進んでいるか”を確定させることでした。

入れたのは次のようなログと状態メトリクスです。

• detector/recognizer の開始・終了ログ（start / done）
• スキップ理由（frameなし / 実行中 / cooldown中）
• 推論タイムアウト（一定時間で諦めて復帰）
• ROI数、行数、処理ms、例外内容（lastError）

これで「動いてないのか、遅いだけなのか」を切り分けられるようになりました。

3-2. SkJpegCodec::onGetPixels 連発：画像変換が重すぎた

ログを見ると、推論以前に 画像変換 が支配的になっていました。
具体的には SkJpegCodec::onGetPixels が大量に出ていて、「JPEGデコード経由の変換」がボトルネックっぽい、という当たりがつきました。

ここで効いたのが ImageProxy → Bitmap の経路改善です。

• RGBA_8888 の1-plane入力はそのまま直変換（JPEGを経由しない）
• YUV_420_888 → NV21 変換を rowStride / pixelStride 対応で実装し直す
• 初回数フレームだけ format/planes/rotation/size をログ出しして端末差を把握

「推論が遅い」以前に「入力を作るのが遅い」状態だったので、ここを潰したことで推論ループが安定して回るようになりました。

3-3. latest-onlyの徹底（フレーム間引き + 排他 + タイムアウト）

CPU運用では“詰まり”がUXを壊すので、次をセットで入れました。

• analyzer側で一定間隔（例：250ms）でフレーム採用を間引く
• detector/recognizer は排他で多重実行しない（実行中ならスキップ）
• detector/recognizer に timeout（例：15s）を設定して復帰可能にする
• 起動直後の「フレーム未準備」時は短周期でリトライ（無駄に5秒待たない）

ここまでやると「止まっているのか」「遅いのか」がログで判別でき、デバッグが前に進みます。

3-4. 「見えている位置」と「OCR対象」がズレる：入力ソースを“表示基準”に寄せる

次に出たのが、プレビューで見えている場所とOCR対象がズレる問題です。
これ、精度の良し悪し以前に体験を壊します。

最終的に、OCR入力を解析フレーム基準ではなく、**PreviewView.bitmap（ユーザーが見ている描画）**から取る方式に変更しました。

• “見えている画面”をそのまま推論入力にする
• overlayは推論入力サイズからスケーリングして整合を取る
• 認識対象のズレ感を最小化

この変更は精度以上に「狙った場所を読んでいる感」を改善します。

4. 入力正規化：端末差を減らすため「長辺1000px」に統一

端末ごとに縦横比・解像度・回転が違うと、前処理と座標変換が安定しません。
そこで推論へ渡す入力は次で統一しました。

• 長辺 = 1000px
• 短辺 = 縦横比維持で自動計算

これで機種差による入力サイズばらつきを抑えつつ、処理量も一定に寄せられます。

5. 運用設計の変更：常時実行を捨ててワンショットへ

最終的に、リアルタイムOCRの常時実行は捨てました。
理由はシンプルで、CPUのみだと 速度だけでなく操作体験のコストが高い ためです。

最終UXはこうしました。

1. 通常はライブプレビューのみ
2. ボタン押下で1回キャプチャ
3. 推論して結果をオーバーレイ表示
4. 画面タップでライブに戻る（処理中の多重実行は抑止）

この形にすると、

• 計算資源を「必要時だけ」使える
• 期待値が「常時翻訳」から「必要時OCR」へ揃う
• 状態遷移が明確で、待ち時間も許容されやすい

というメリットが出ました。

6. ここまでの時点での結論（Android実装側）

• CPUのみで「常時リアルタイムOCR」を成立させるのは、体験面で厳しい
• ただし ワンショットOCR に寄せると、現実的に運用可能な形に落とせる
• 成否を分けたのはモデル精度以前に、
  • 観測性（どこで止まっているか）
  • 入力経路（画像変換が重い/壊れる）
  • 座標整合（見えている場所を読む）
  • 運用設計（常時から必要時へ）
    だった

あわせて、認識側は **「3つの認識モデルのカスケード」**になっているため、短い行は軽いモデルで止めつつ、長い行だけ重いモデルへ回す設計です。
この構造上、長文が混ざるページを“ページ一括”で読ませるより、行ごとに切り分けて認識した方が結果が安定しやすい（＝実運用に寄せやすい）と感じました。

---

実機サンプル（手書き）

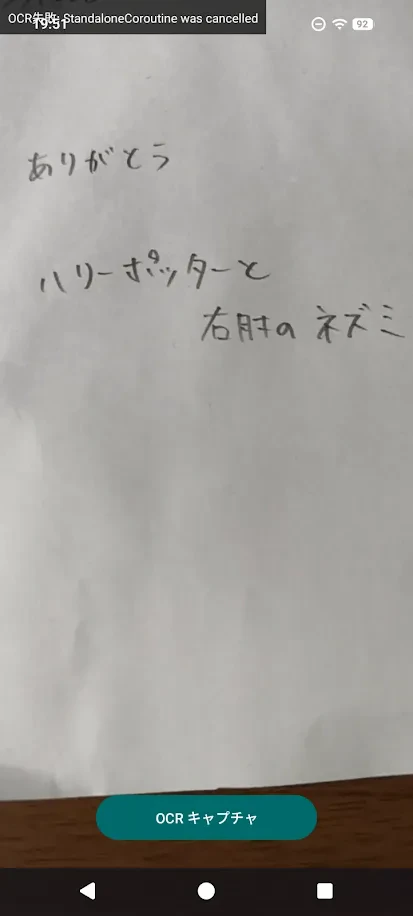

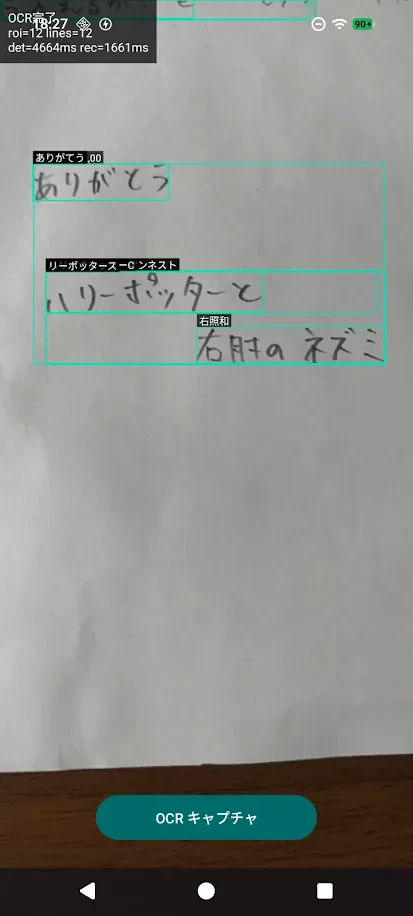

参考画像（手書き）	OCR

感想（この2枚から分かること）

• スマホ（Android）でも実行自体は可能で、検出枠→文字のオーバーレイまで一通り動かせた
• 一方で、1回のワンショット推論に5〜6秒程度かかり、常時リアルタイム用途としては待ちが大きい
• 認識品質は「短文は比較的よさそう」だが、長文は厳しい
  → 実運用を考えるなら、ページ全体を一気に読むより 行ごとに切り出してOCRする方針が良さそう
• PCでは短文の精度がそこまで悪くなかった一方で、スマホ撮影画像の結果が崩れるのは、
  • 入力画像のリサイズ/正規化
  • 撮影時のブレ/影/解像感
    などの影響もありそう（ここは深掘りしきれていない）

最後に（結び）

今回の成果は「実用的なOCRアプリができた」というより、“CPUだけで動くOCRをAndroidに組み込むと、どこが本当に詰まるか”が分かったことでした。
そして、その詰まりはモデル精度以前に、ログの出し方・画像の作り方・座標の合わせ方・UXの設計に強く依存していました。

正直、Androidアプリ開発は初めてで、実装はかなり **Codex頼り（ログとエラーを投げ続けるバイブコーディング）**でした。
そのせいで「行ごとに切り分けて認識する」といった当たり前の設計を初手で外したのも事実で、ここは Codexが悪いです。

とはいえ、未経験領域でも「実機で動くもの」を最後まで形にできた体験は大きく、次に改善するときの“叩き台”が手元に残りました。
（次は、行分割ベースの認識・入力正規化の再検証・軽量化の再挑戦、あたりをやる）

参考

• [1] NDLOCR-Lite公式リポジトリ（技術構成・カスケード・ONNX前提）: https://github.com/ndl-lab/ndlocr-lite
• [2] 検証コード（本記事のリポジトリ）: https://github.com/CHIPMUNK-T0T/NDLOCR-Lite-Android-APP/tree/main
• [3] NDLOCR-Liteの使い方（NDLラボ）: https://lab.ndl.go.jp/data_set/ndlocrlite-usage/
• [4] 公開告知（NDLラボ）: https://lab.ndl.go.jp/news/2025/2026-02-24/
