LogicAppsでBlobをトリガーとした仮想マシンへのSFTPで実行する

目的

オンプレミスからクラウドへLift＆Shift（特にLift）する際に、VMを中心としたIaaSメインとなるものの監視やセキュリティなどの管理系機能はPaaSに移行したいというケースはよくあるかと思います。LogicAppsはそんなケースで活躍できる非常に便利なサービスで、うまく実装できれば大きくコストを抑制でき、VMを立てる必要がないのでOSのメンテナンスなども不要になります。

LogicAppsには多くのコネクタを用意していますが、その設定方法は公式サイトだけでは不十分なことがあるので、以下の2つの具体的なシナリオを用いて解説していきます。

1.　パブリックインターネット経由
2.　プライベート経由

前提知識

LogicAppsには大きく以下の2種類があり、今回は以下のように使い分けています。

• 従量課金（マルチテナント）：パブリックインターネット経由
• Standard（シングルテナント）：プライベート経由（VNET統合が必要なため）

LogicAppsのSKU比較表はこちら

従量課金かStandardかは、デプロイする際に以下の項目で選択できます。
※消費が従量課金になります。

1.パブリックインターネット経由

構成イメージ

手順

1. 各リソースのデプロイ

   • 仮想ネットワーク×1
   • サブネット×1
   • 仮想マシン
   • ストレージアカウント
   • LogicApps（従量課金プラン）

2. ネットワーク設定

   • サブネット
     • ネットワークセキュリティグループを作成している場合はSSHを許可するルールを設定

3. SFTP設定

   • 仮想マシンOpenSSHをインストール
     • https://learn.microsoft.com/ja-jp/windows-server/administration/openssh/openssh_install_firstuse
     • （必要に応じて）SFTP用ユーザーの作成、ルートディレクトリの変更
   • OpenSSH SSH Server サービスのスタートアップ タイプを自動に設定し、サービスを起動

4. LogicApps設定

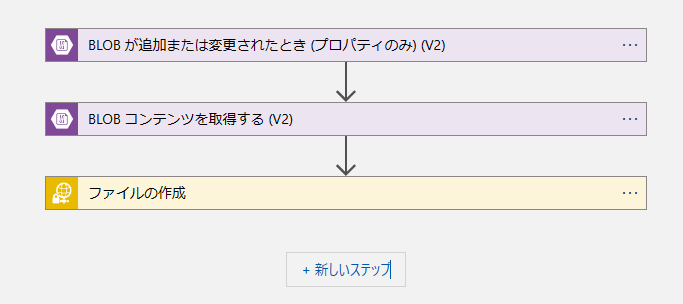

   以下のようにロジックアプリデザイナーを作成


2.プライベート経由

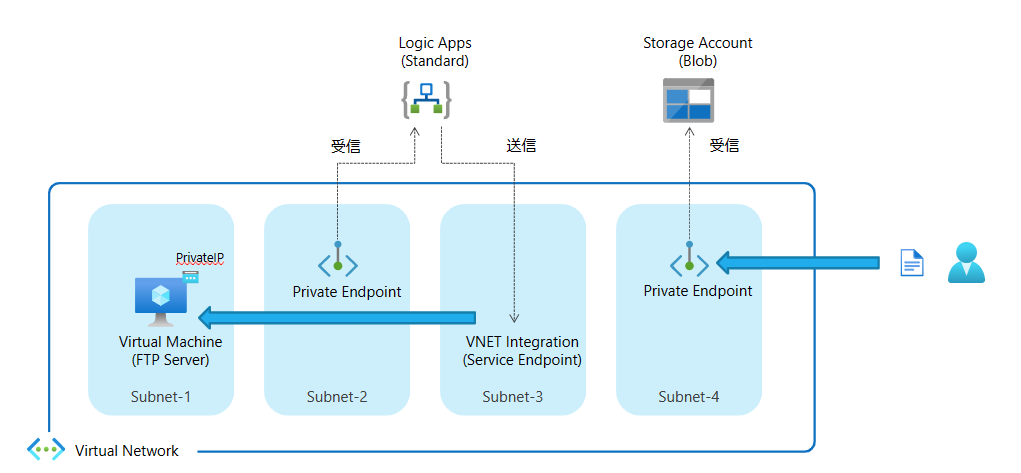

構成イメージ

手順

1. 各リソースのデプロイ

   • 仮想ネットワーク×1
   • サブネット×4
   • 仮想マシン（Bastionも同時に作成し、仮想マシンにパブリックIPは付与せずデプロイ）
   • ストレージアカウント
   • LogicApps（Standardプラン）

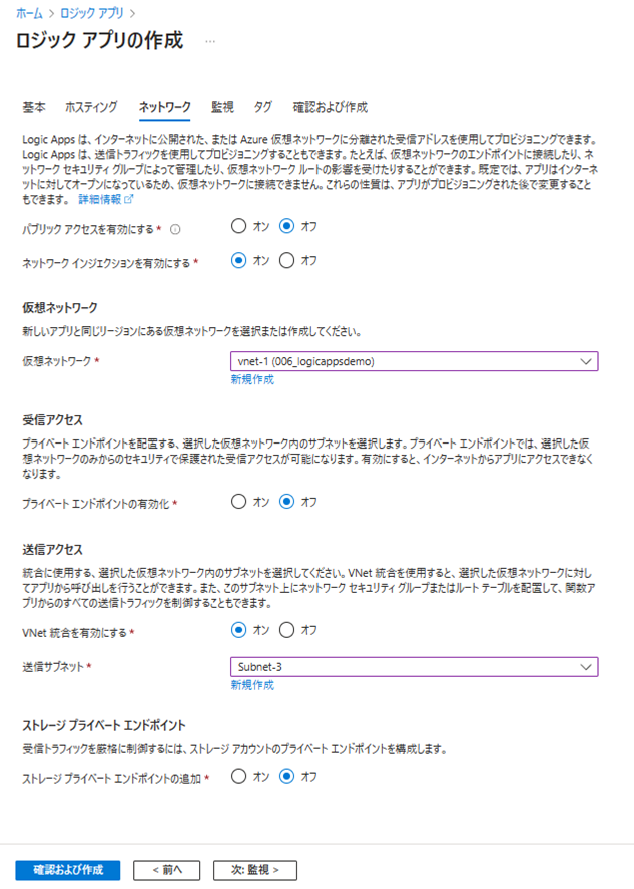

     • LogicAppsとVMをプライベートIPでアクセスするにはVNET統合が必要となり、LogicAppsのStandardプランを選択頂く必要があります。
     •

2. ネットワーク設定

   • ストレージアカウント
     • ファイアウォールと仮想ネットワーク
       • 選択した仮想ネットワークとIPアドレスから有効
       • ファイアウォールにクライアントIPアドレスを追加（クライアントからファイルアップロードのテストを行うため）
     • プライベートエンドポイントを作成
   • サブネット
     • ネットワークセキュリティグループを作成している場合はSSHを許可するルールを設定

3. SFTP設定

   • 仮想マシンOpenSSHをインストール
     • （必要に応じて）SFTP用ユーザーの作成、ルートディレクトリの変更
   • OpenSSH SSH Server サービスのスタートアップ タイプを自動に設定し、サービスを起動
   • コマンド プロンプトでホスト鍵のフィンガープリントを取得（C:\ProgramData\ssh で実行）
     • ssh-keygen -l -E MD5 -f ssh_host_ed25519_key.pub
     •

4. LogicApps設定
   以下のワークフローを作成　※公式サイトはこちら

   • ビルトインBlobトリガーコネクタ：When a blob is added or updated
   • ビルトインBlobアクションコネクタ：Read blob content
   • ビルトインSFTPアクションコネクタ：Upload file content
     • 接続情報
       • 接続名：任意
       • SSH host address：サーバー名または IP アドレス
       • Username：接続に使用するユーザー名
       • Password：パスワード
       • Port number：22
       • Host key fingerprint：取得したフィンガープリントを入力
       • ※SSH private key, SSH private key passphrase は今回は使用しない
     • Upload file content アクション
       • File path：Response from read blob action Blob Name（Blob トリガーで取得した Blob 名）
       • Overwrite existing files：はい
       • File content：Response from read blob action Content（Read blob で取得した Blob）

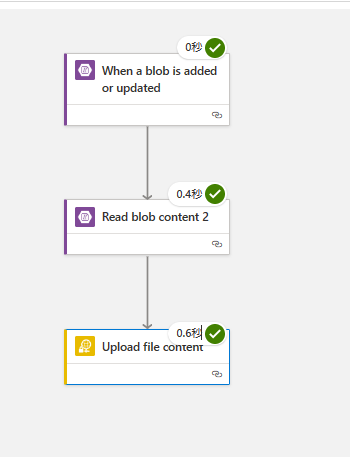

実際にBlobにファイルをアップロードすると1~2秒ほどでワークフローが実行され、どのアクションにどれくらい時間がかかったか確認できます。（エラーになった場合も同じくこの画面でどこでなぜエラーになったか確認できます）

まとめ

プライベートアクセスが必須かどうかで、どちらのプランを選択するか決まってくると思いますが、まずは従量課金で試して頂き、ワークフロー数が多い場合やスループットを求められる場合にStandardを検討するのがよいかと思います。

	従量課金 (マルチテナント)	Standard (シングルテナント)
基本的な考え方	1つのLogicAppsでは1つのワークフローのみ使用可	1つのLogicAppsで複数のワークフロー使用可
コスト	〇 最初の 4,000 回のアクションは無料	△ 175.16ドル (WS1:1vCPU/3.5メモリの場合)
コネクタ	△	〇
ネットワーク	パブリックアクセスのみ	VNET統合によるプライベートアクセスが可能

あと、細かいですが、Blobコネクタを利用する際に、Blobへの接続情報を入力しますが、ビルトイン コネクタとマネージド コネクタで入力項目が異なります。

• 従量課金の場合（マネージドコネクタ）


「認証の種類」をアクセスキーにした場合、ストレージアカウント名とアクセスキーを入力します。

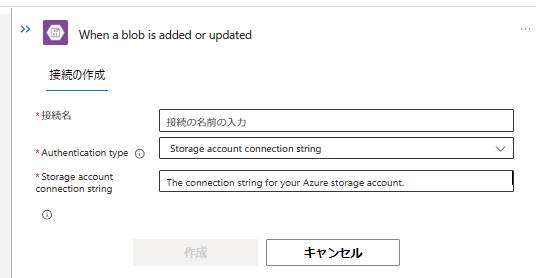

• Standardの場合（ビルトインコネクタ）


「Authentication type」をアカウントキーにした場合、「Storage account connection string」にはストレージアカウントの"接続文字列"を入力します。

また、Standardでは接続に使用する値をすべてアプリケーション設定で格納するため、Web Apps と同じく、このような秘匿情報は Key Vault に格納して呼び出すようにした方がよりセキュアかと思います。

備考

マイクロソフトが提供しているBizTalk ServerからLogicAppsをはじめとしたAzureサービスへの移行をおススメしています。
