はじめに
最近、Jetson Nanoの上位機種のJetson TX2 NXを使い始めました(こちら参照)が、引き続きまして、SSDを増設して、元々のブートデバイスである内蔵eMMCとのデュアルブート環境を構築しましたので、その紹介をしてみます。
SSDの装着とその認識

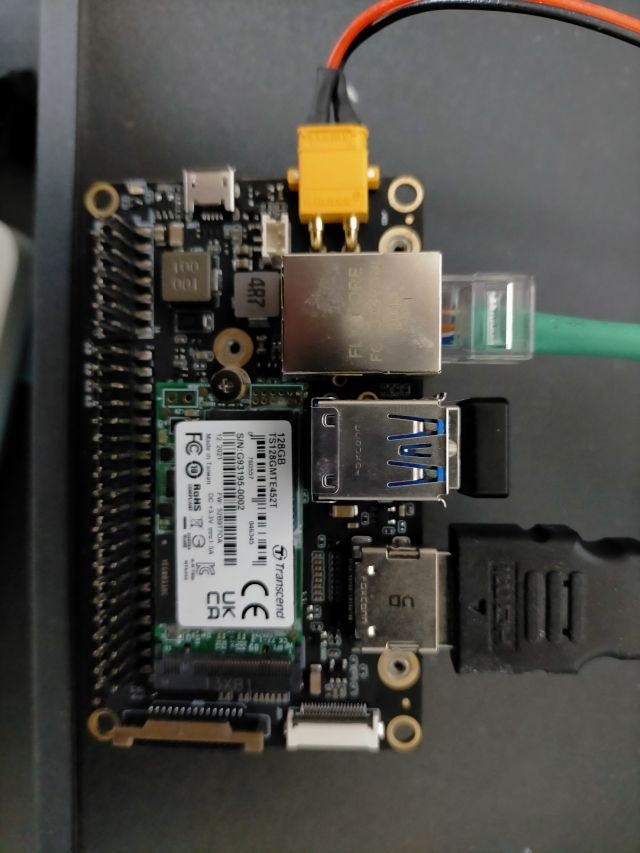

キャリーボードにSSDを装着したところ。
使用しているSSDはTranscendの128GB SSD(TS128GMTE452T)。購入サイトはこちら。まず、装着したSSDがちゃんと認識されるかどうかがポイント。
$ dmesg | grep nvme
[ 2.253370] nvme nvme0: pci function 0000:01:00.0
[ 2.253397] nvme 0000:01:00.0: enabling device (0000 -> 0002)
[ 2.375443] nvme0n1:
$ ls -las /dev/nvme0n1
0 brw-rw---- 1 root disk 259, 2 1月 23 14:33 /dev/nvme0n1
先に、TS120GMTS420Sを入手して、物理的に刺さるのは刺さったので刺してみたが、これは認識せず。M.2 2242でも、SATAとなっているものはダメなのだろう。
SSDのパーティション作成及びフォーマット
主に、Jetson Xavier NX 開発者キットに M.2 NVMe SSDを増設する方法を参考にさせてもらった。
partedやmke2fsを用いてパーティションを作成してフォーマット。
rootOnNVMe.gitのcopy-rootfs-ssd.shを用いて、eMMC上のrootfsをSSDにコピーしてしまう。
内蔵eMMCをセットアップしたときと同様に、flash.shを用いて書き込んでもよいが、もちろん、コピーする方が速いだろう。
ここで、rootOnNVMe.gitにて用意されているsetup-service.shは使用せずに、U-BootからSSDでブートするようにした。
rootOnNVMe.gitの意義
の、
Loading from USB or NVMe drive: Jetson Nano, Jetson TX2, and Jetson TX1 modules now support loading kernel, device tree, and initrd from the root file system on a USB or NVMe drive.
という記述がそれ。ということで、SSDなどからのブートがまだできなかったときに、ルートファイルシステムをコピーして、そのSSD上のファイルシステムをルートファイルシステムとしてマウントしてシステムを実行する、というものだったわけだが、今は、SSDから直接ブートできるように対応されているため。
ブートの順序変更
シリアルコンソールから、U-Bootのautoboot中にEnterキーを押して、boot_devicesをnvme0 mmc0の順序に設定した上でSSDからブート。
setenv boot_targets nvme0 mmc0 usb0
saveenv
boot
ここで、saveenvすることで、今後は常にSSDから優先的に起動させる。逆に言うと、SSDでブートできなくなったときなどに、内蔵eMMCからブートしたくなった場合は、同様にautoboot中にmmc0からブートするように変更してブートすればよい。
U-Bootのアップデート
ここで、急に、U-Bootのアップデートの話しになるが、その経緯を説明する。
これは、別にSSDだからというわけではなく、eMMCで検討中に遭遇したのだが、Jetson I/Oにて生成したDevice Treeを用いてブートできない、という問題が発生。検索していたら、以下の投稿を見つけた。
[L4T 32.6.1 TX2 NX] Loading default dtb trough extlinux FDT ...
オリジナルのU-Bootだと、コンフィグファイルinclude/configs/p3636-0001.hが間違っていて、結果的に、カーネルが32GBに制限されてしまっているということだった。これはなかなか気づけない。。。
ということで、U-BootのTX2 NX用のコンフィグ(p3636-0001.h)を修正してビルド、そしてflash.shでU-Bootだけをアップデートしようとすると、、、
今度は、書き込みに失敗する。。
あれー、思って調べてると、同じようなことを言っている人が。
problem flashing u-boot on to TX2 eMMC
結論としては、flash.sh -r -k kernel ... とするとWriteできたみたい。
NVIDIA Jetson Linux Driver Package Software Features
のBootloaderのU-Boot CustomizationのFlashing U-Boot Onlyで説明されているとおり、
$ sudo ./flash.sh -k LNX <platform> mmcblk0p1
と実行していたのだが、LNXではなくkernelと指定しないといけなかったみたい。(ちなみに、ここでは、SSDがターゲットなので、mmcblk0p1ではなくnvme0n1、そして、<platform>の部分はjetson-xavier-nx-devkit-tx2-nxを指定。)
Jetson I/Oを使用した際の注意点など(2022/1/25追記)
カーネルに手を入れるなどした際の、Device Treeの更新には、NVIDIA提供のJetson I/Oというツールを使うのが便利だという話しは、こちらで書いたが、今回のようなデュアルブート環境で使用すると、ちょっと混乱する状況になったので、それについて書いておく。
SSDで起動したときに、このJetson I/Oを実行すると、SSD側の/etc/extlinux/extlinux.conf内でルートファイルシステムを指定しているところが、変に、eMMCのものに置き換わってしまい、普通にそのままJetson I/Oに従ってリブートすると混乱する。
U-Boot的にはSSDから起動したのにも関わらず、rootfsがeMMC上のものとなっているためである。(該当箇所は以下のmmcblk0p1のところ。)
APPEND ${cbootargs} quiet root=/dev/mmcblk0p1 rw rootwait rootfstype=ext4 console=ttyS0,115200n8 console=tty0 fbcon=map:0 net.ifnames=0 isolcpus=1-2
Save and reboot to reconfigure pinsではなく、Save and exit without rebootingの方を選んでJetson I/Oから抜けて、/boot/extlinux/extlinux.confの内容を確認して、必要に応じて編集をした上でリブートする、などという手順をお勧めしたい。(具体的には、mmcblk0p1をnvme0n1p1に修正する。)
その原因など
おわりに
これで、デフォルトはSSDからの起動、SSDがブートしないなどのトラブル時には、eMMCからブートして対応、という、SSDとeMMCとのデュアルブート環境が構築できました。
色々とトラブルに遭遇しながら、ようやくたどりついた後に思い出しながら記述したので、足りていないところがあるかもしれません。思い出したら追記/修正します。
