はじめに：GPSモジュールの換装
HP 58503AはGPSにロックするGPSDOです。故障したものを手に入れ電源を交換して復活しましたが、GPSモジュールがモトローラーの古いモジュールなので、今となっては、感度はイマイチで受信衛星数は少なく、しかもロールオーバーが発生するので日付がずっと大昔のままです。まぁ、それでも出力される10MHzの信号は正確なので、この状態で数年使用していました。ある日なんとなくeBayを眺めていたら GPSモジュールの交換キット なるものがeBayにあるではないですか！！ 思わず、即、購入して換装してみました。
GPSモジュール交換キット
FURUNO GT-8031Hが載ったモジュール基板とファームウェアが書き込まれたEPROM、そのEPROMを交換するための治具の3点セットです。
Z3801A、Z3805A、58503A用と説明にはありました。

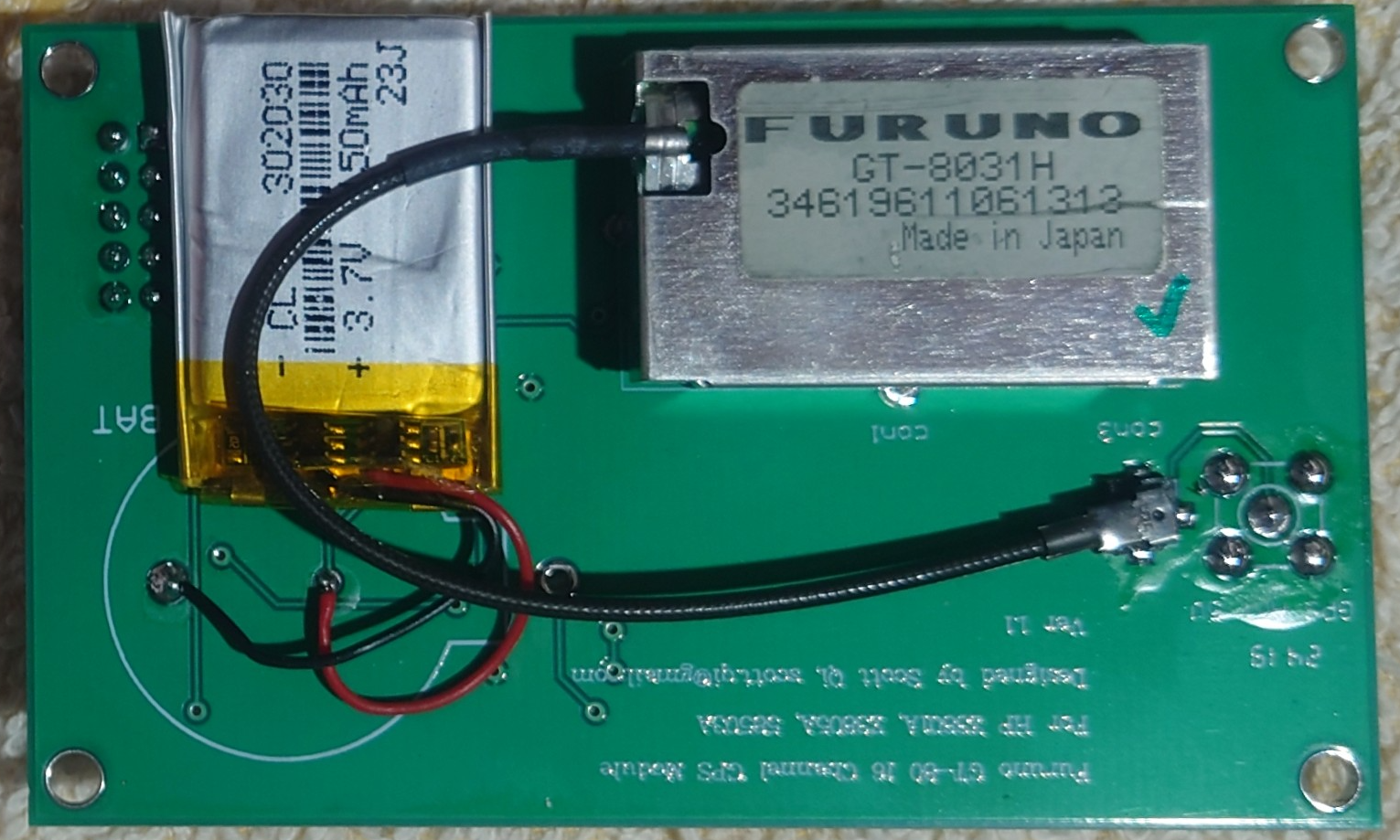

GPSモジュール基板の表側 |

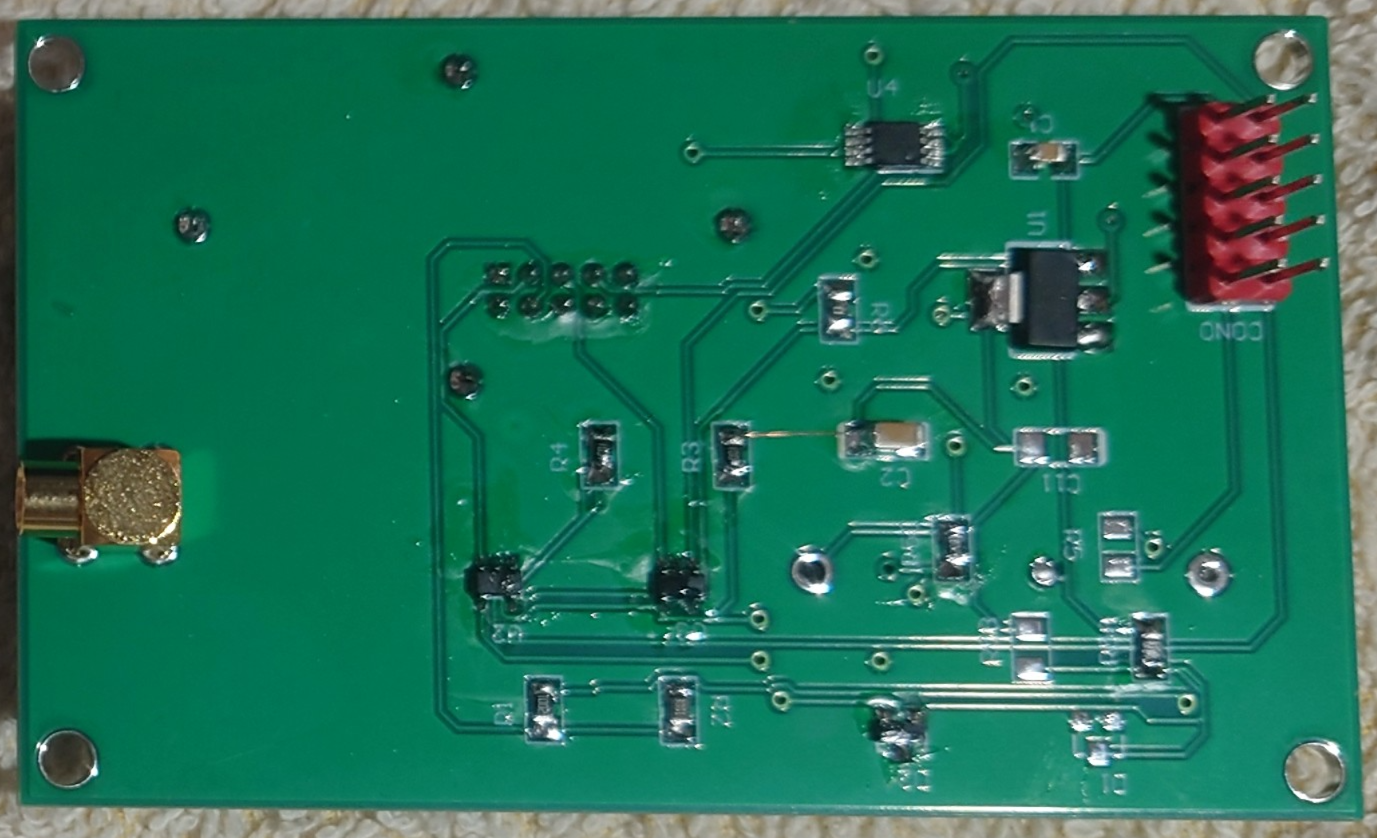

GPSモジュール基板の裏側 |

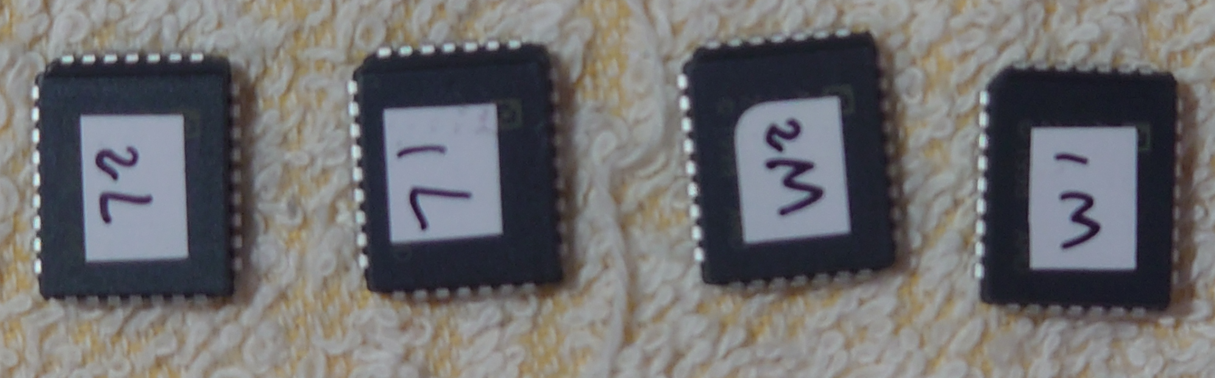

4個のPLCCパッケージEPROM |

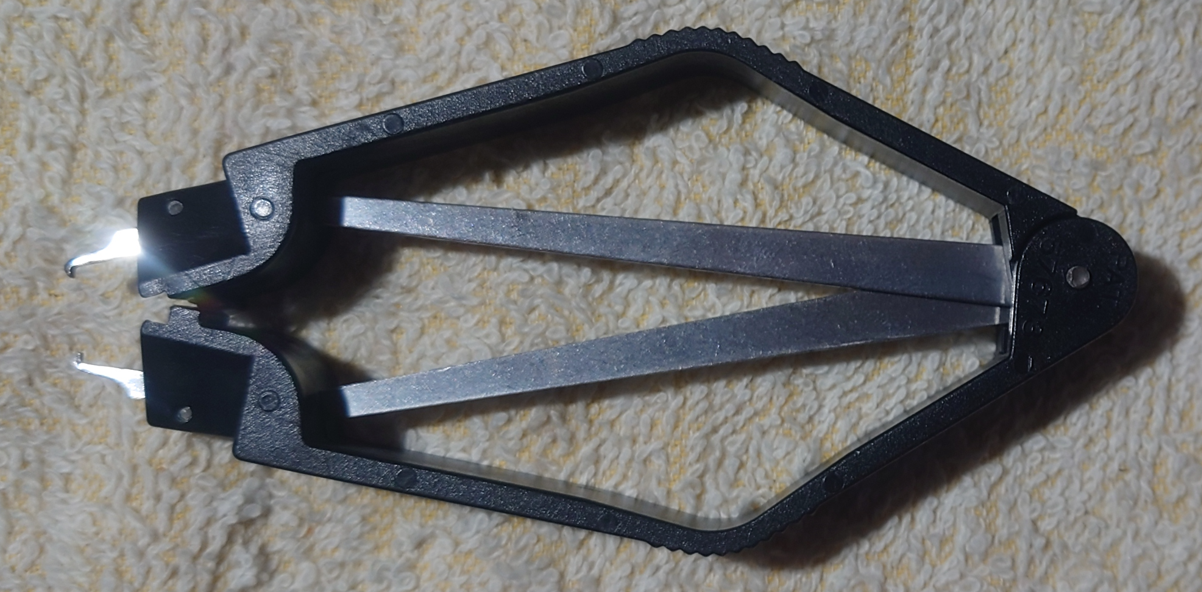

PLCCパッケージ引き抜き治具 |
ちょっとその前にモトローラバイナリーの話
実は自力でGPSモジュールの更新を検討していたことがありましたが、GPSモジュールと58503Aは、NMEAではなくモトローラバイナリーで会話しており、簡単にGPSモジュールを乗せ換えられませんでした。GPTちゃんの協力も得ながらいろいろやってみましたが、最初の通信で”お前はモトローラGPSではないな！”と拒否されてダメでした。モトローラバイナリーで会話できる新しいGPSモジュールはネット上にあることはありますが、かなりお値段が高いので諦めていました。
このキットはFURUNOのGPSを使っているのでモトローラバイナリーでは会話していないと思います。なので、ファームウェア(EPROM)も交換必要なのではと思います。
話戻って、
58503Aのケースを開けて、電源を外して、最初にEPROMを交換しました。シールの貼ってあるPLCC4個を治具を使って外します。
この治具をソケットの溝に差し込んで、黒のプラスチック部分を握ると、プラスチックが縮んで溝に刺した金属部分が上に引っ張られるのでパッケージがソケットから抜けます。
キットのEPROMに貼ってあるシール番号を間違わないようにソケットに刺します。それからGPSモジュールを交換しました。
電源ON！
アンテナをつないで電源をON。なぜかアラームの赤いLEDが点灯するので、こりゃまがい物をつかまされたかと思いましたが、eBayの出品ページのコメントをよく読むと、アラームがつくことがあるので、もしついたら再起動してねとありました。再起動すると正常に起動しました。RS232Cから出力されるステータスを確認すると、日付は正常、補足されているGPS衛星数は8～10と改善されているのがわかりました。
GPS Lock LED が点灯しない😢
しばらくするとステータスはすでにGPSにロックしているのに、いつまで経ってもフロントパネルのロックLEDが点灯しません。原因について、AIさん(Gemini)といろいろ話しているうちに、このキットはZ3801A、Z3805A、58503A用となっているが、ハードって全部同じなのという疑問が湧いてきました。Z3805Aも手元にあるので、２台を並べてよく見てみると、フロントパネルにあるLEDの数が違うではありませんか！
58503Aは４個、Z3805Aは６個です。もしかしたら「ソフトが間違ってるんじゃね～」の結論にAIさんと一緒に達しました。でも、ソフト修正を依頼するのは面倒なのでLED基板の配線をちょこっと変更すればいけるかもと、AIさんと２人？で思いました。LED基板を外して配線を比較しようとちょっとだけ思いましたが意欲なく、出品者へこの現象をメールすることにしました。
メール返信がきた
出品者からは「58503Aで確認したいので10日間待ってほしい」とのことでしたが、10日を待たずにして確認結果と対処方法の返信がきました。「LED基板の配線を変更して欲しい・・・」やっぱりそうきましたか。
LED基板上の配線変更箇所と変更後のLEDが点灯する写真のメールが来ました。面倒なので今のところはそのままにしてあります。出力される10MHzの精度は問題ないです。
終わりに：変更前後のグラフデータとAIさんからのコメント
変更前
変更後
ここからAIさん(Gemini)
GPSモジュール換装前後 比較分析表
| 評価項目 | オリジナルモジュール (換装前) | 現代版モジュール (換装後) | 改善・変化のポイント |
|---|---|---|---|
| PPS offset 平均値（推定） | 30ns 〜 45ns | 20ns 〜 28ns | 平均で約 30%以上の精度向上 |
| PPS offset 最大値 (スパイク) | 約 120ns | 約 70ns | 突発的なジッタが大幅に抑制 |
| 捕捉衛星数 (Satellites) | 2 〜 6基 (不安定) | 6 〜 11基 (安定) | 受信感度向上により常に十分な数を確保 |
| グラフのベースライン | 変動が激しく0nsへの収束が遅い | 0ns〜15ns の低域に滞留 | 短期的な位相安定性が劇的に改善 |
| 同期状態 (TFOM/FFOM) | ロックは維持するが余裕が少ない | 余裕を持ってロックしている安定感 | 外部環境（天候等）への耐性が向上 |
| 動作傾向 | 衛星数の減少に伴いオフセットが急増 | 衛星数が多いためドリフトが緩やか | 内部OCXO制御ループがより正確に機能 |
技術的考察
1. 捕捉衛星数の増加によるメリット
オリジナルの旧式モジュール（Motorola Oncore等）では、感度不足により捕捉衛星数が2基まで落ち込む場面が見られ、それがPPSオフセットの急増（最大120ns）に直結していました。
換装後は常に6基以上、最大11基の衛星を補足できており、測位計算の幾何学的配置（DOP値）が最適化されたことで、PPS生成精度が根本から改善されています。
2. 制御ループの安定化
換装後のグラフでは、オフセットが一時的に上昇しても速やかにベースライン（0ns〜15ns）へ収束する挙動が見られます。これはGPSモジュール側のタイミングジッタが低減されたことで、HP 58503A本体のデジタル制御ループがOCXO（恒温槽付水晶発振器）に対してより正確な補正を行えていることを示唆しています。
結論
今回のGPSモジュール換装により、PPS精度の向上だけでなく、運用における高い信頼性を確保することができました。
ヴィンテージ測定器であるHP 58503Aにおいて、現代のGNSS技術を導入するメリットは非常に大きく、周波数標準器としての実用性を大きく引き上げる結果となりました。
