レゴエレベーターVer.3を2D-Cadで立体組立図を書いてみた

はじめに

1.　なぜ3Dにしたのか

Ver.2では写真と3面図で書いてみたが、どんな部品をどこに使って出来上がったのかが不明だった。

2.　CADの種類は

LEGO用や3D用のCADもあったが使いかたを習得するに時間がかかるし画像をｸﾙｸﾙ廻すこともしないので使い慣れてるJW-Cadで書くことにした。

3.　書き方は

3Dの斜め部分を書くにあたりどんな角度にしたらよいか、また計算もしたくない。そこで目盛りを使うことにし簡単にした。

1. 斜線は左右対称
2. 斜線の角度は水平に2目盛り、垂直に1目盛り
3. 高さはブロックで垂直に3目盛りﾌﾟﾚｰﾄは1目盛り
4. ブロック等の1ﾎﾟｯﾁ分の幅は水平で2目盛り
5. テクニック等の孔の間隔は水平で2目盛り、垂直で2.5目盛り

組立図

枠

1.　基礎部分

2.　右側各階梁

3.　左側と後部の各階梁

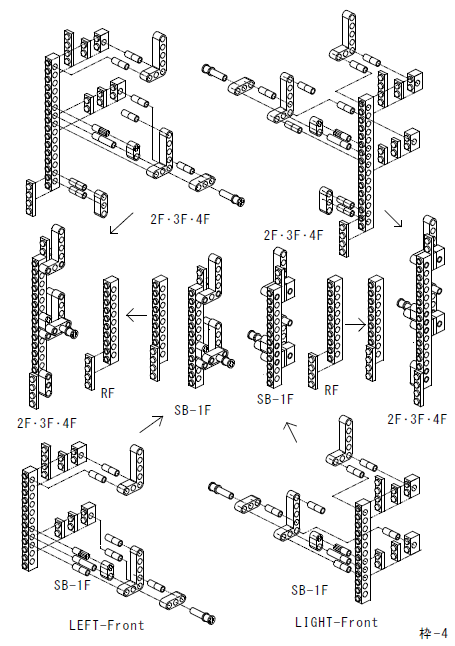

4.　前面左右の柱

5.　後部左右の柱と後部最上段梁

6.　右側1/2階の各ﾎﾞﾄﾞ取付部分と基礎1階梁組

7.　ｶｺﾞとｵﾓﾘの左右ﾚｰﾙ

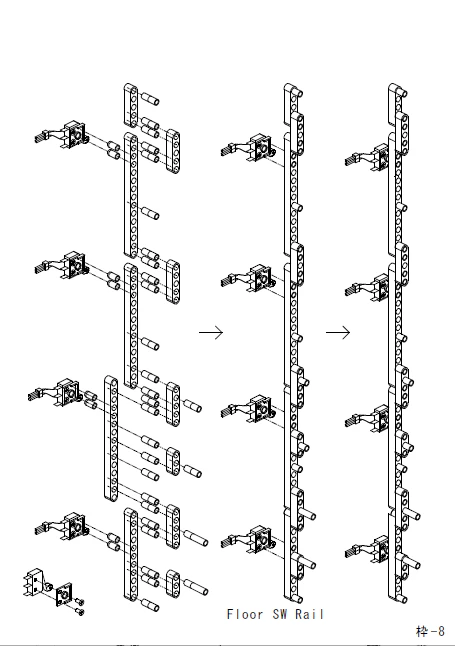

8.　階数検知ｽｲｯﾁの右側ﾚｰﾙ

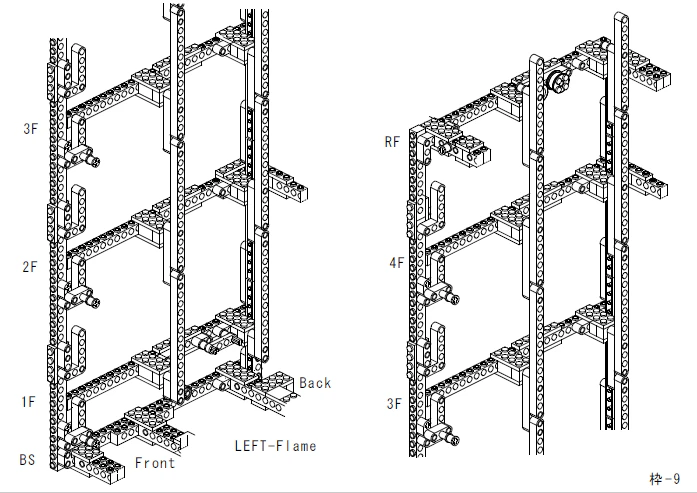

9.　左側全階枠

10.　右側全階枠

11.　後部ｸﾛｽﾌﾞﾚｰｽ

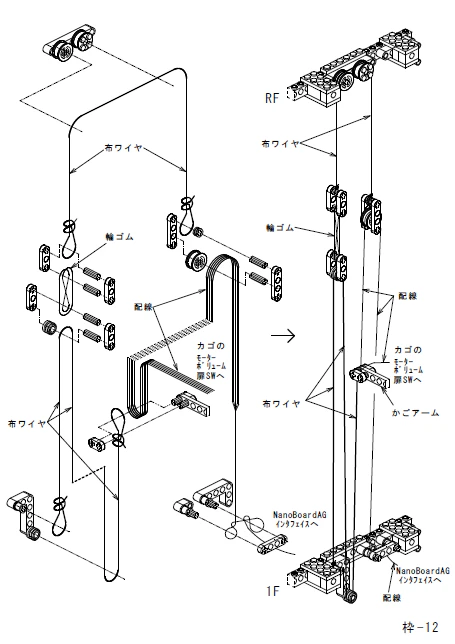

12.　ｶｺﾞと枠本体との通信ｹｰﾌﾞﾙの取付

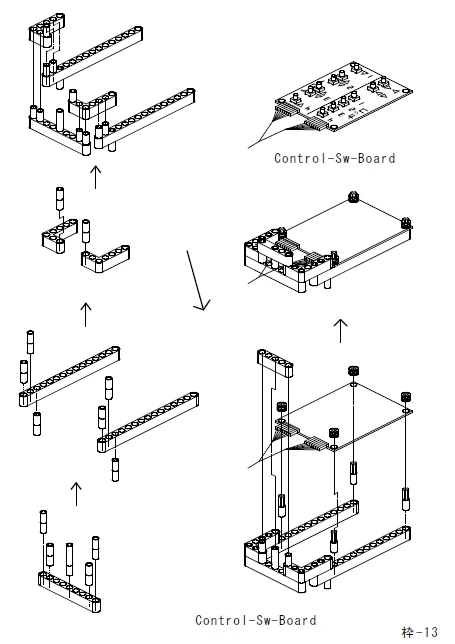

13.　外部ｺﾝﾄﾛｰﾙSWﾊﾟﾈﾙ

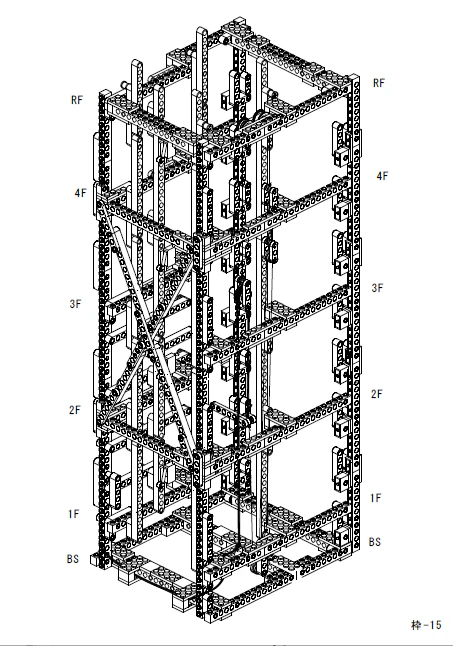

14.　正面と右側から見た全体枠

15.　後部と左側から見た

全体枠

ﾌﾛｱ（1～4階全て同じ）

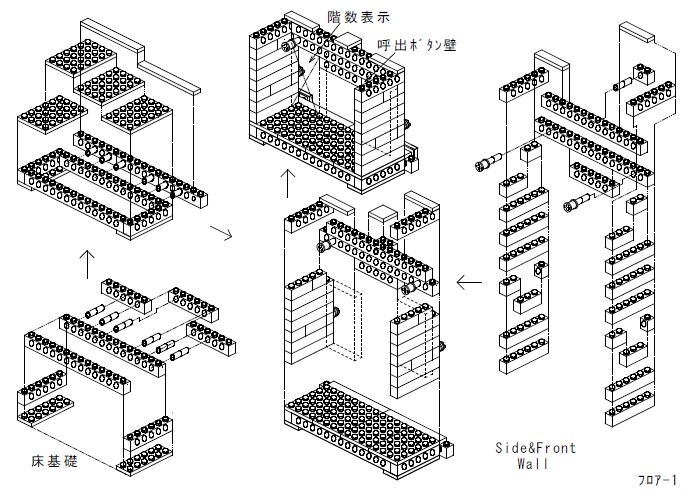

1.　床組と正面と両ｻｲﾄﾞの壁組

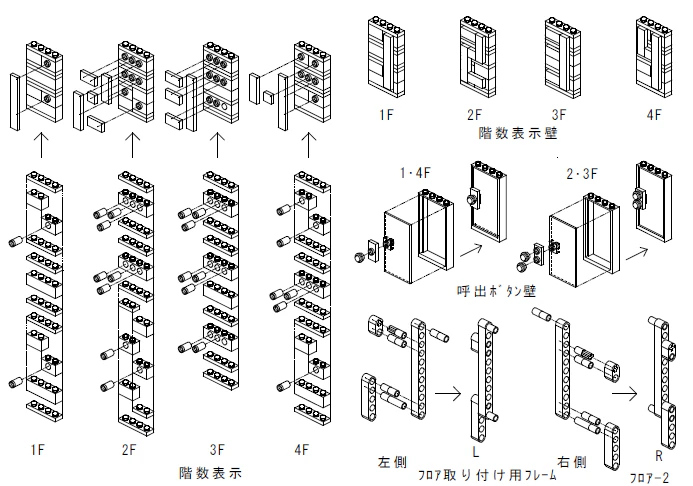

2.　階数表示壁と呼出ﾎﾞﾀﾝ壁とﾌﾛｱ取付ﾌﾚｰﾑ

3.　扉とその他

かご

1.　床組と扉敷居と壁2段

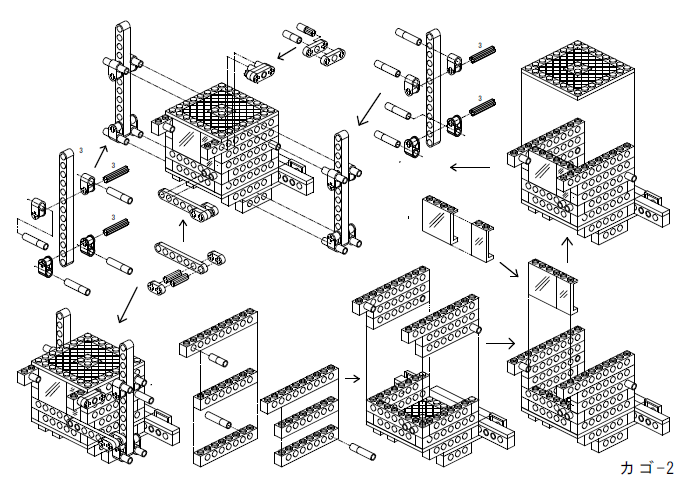

2.　壁3段と窓と天井と両ｻｲﾄﾞのﾚｰﾙ受けと通信ｹｰﾌﾞﾙ受け

3.　両扉の開閉機構廻り組立

4.　扉の開閉サーボ機構とモーター

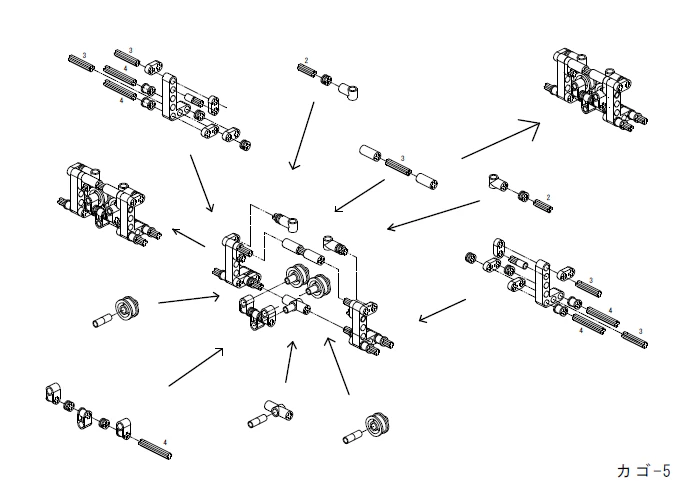

5.　吊り下げ機構の組立

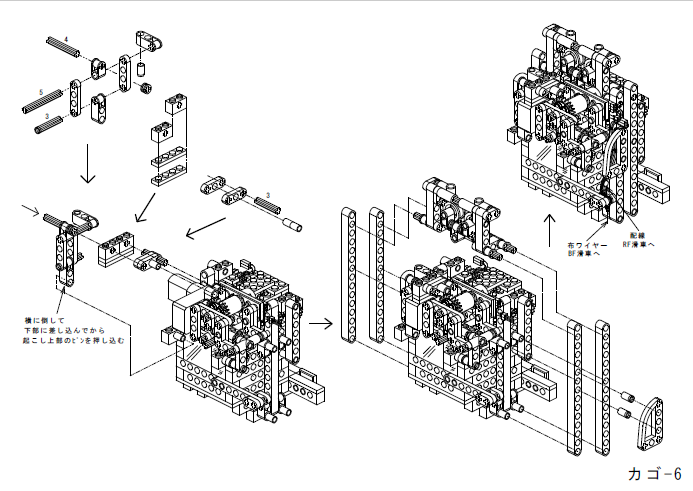

6.　ﾓｰﾀｰ固定部とﾚｰﾙ掴みと吊下げ機構取付

7.　扉の組立取付

おもり

1.　左右のﾚｰﾙ受けとﾚｰﾙ掴み取付

2.　前後の柵の組立

3.　吊下げ機構の組立と床板取付て前後の柵を合体

4.　左右の掴み取付と吊下げ機構の取付

昇降機

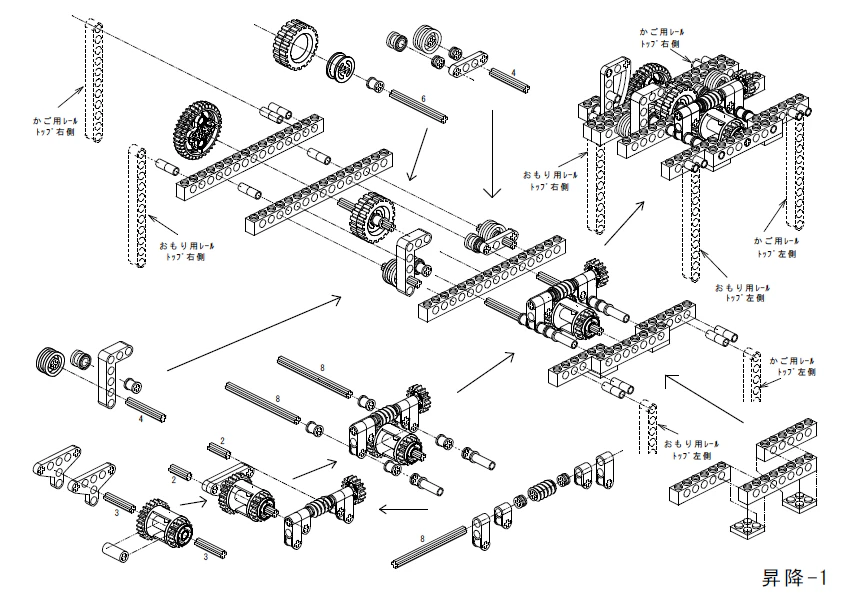

1.　昇降用ﾀｲﾔと滑車とﾜｲﾔｰ長さ調整部廻り

2.　ﾓｰﾀｰとｷﾞｬ駆動の枠と中間ﾌﾟﾚｰﾄ

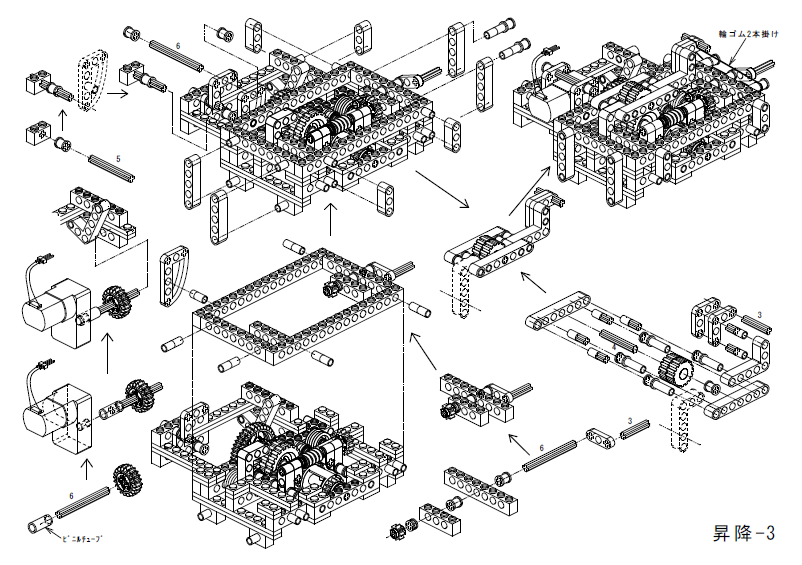

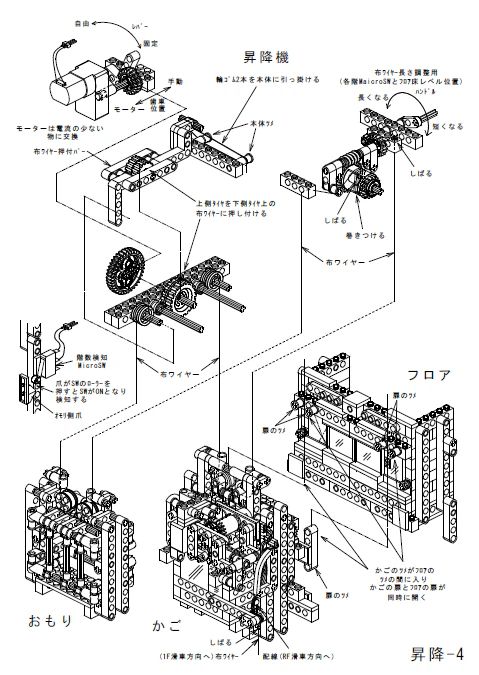

3.　ﾓｰﾀｰとｷﾞｬと大枠とﾜｲﾔｰ押え部　

4.　昇降布ﾜｲﾔﾘﾝｸﾞ

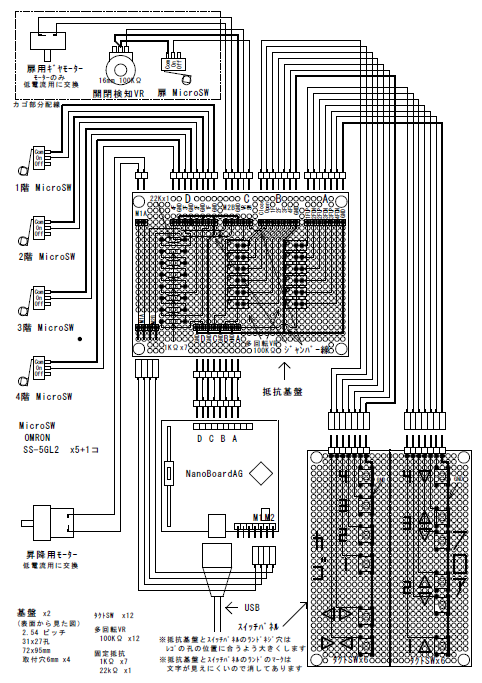

配線図
