前回はユニバーサル基板に印をつける所まで進めたね。
今回は色ペンを用意したから前回の続きを進めていくよ。
前回は黒ペンで部品の枠組みを書いたね。
今回は先ず色ペンで他の情報を書き込んでいくよ。
赤ペンで電源供給を、黒ペンでGNDを、緑ペンで信号線を書いたよ。
これで、どことどこを繋げばいいか分かりやすくなったね。
部品をはんだ付けするよ
これが今回使う道具。

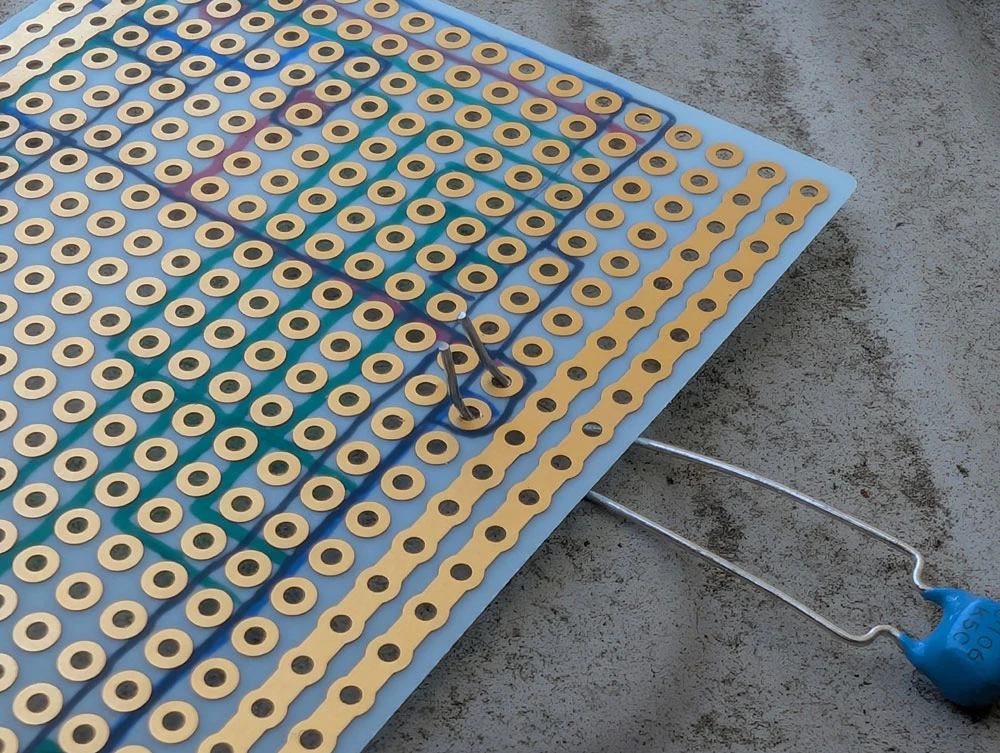

じゃあ、さっそく初のユニバーサル基板にはんだ付け1つめ。

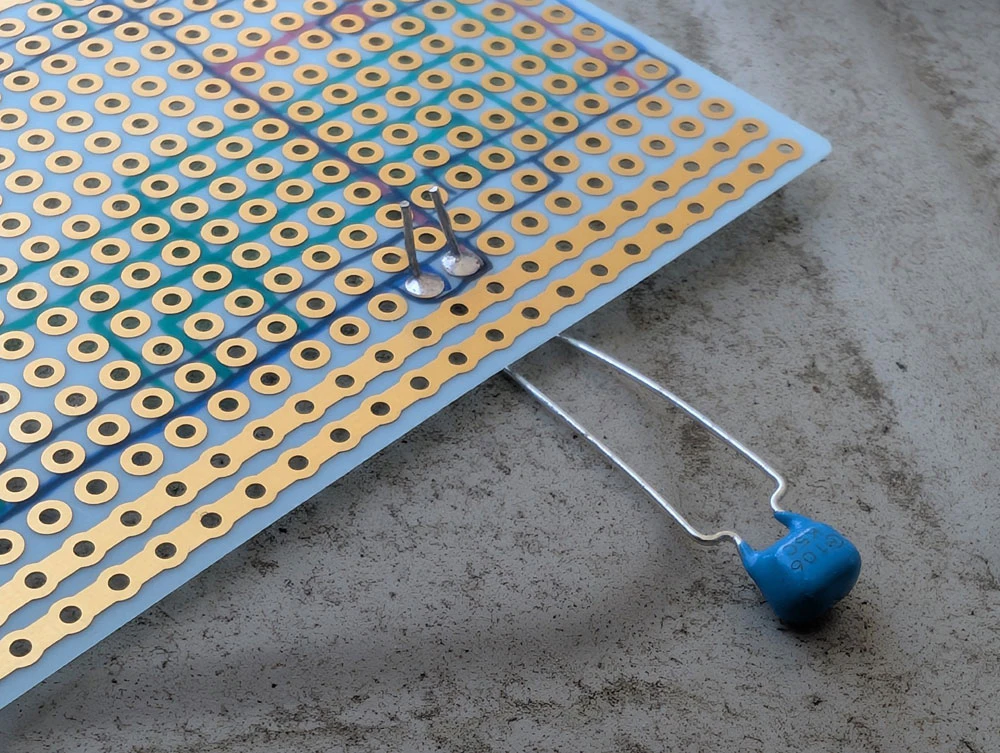

はい出来た。意外とはんだの量は少なくていいんだね。

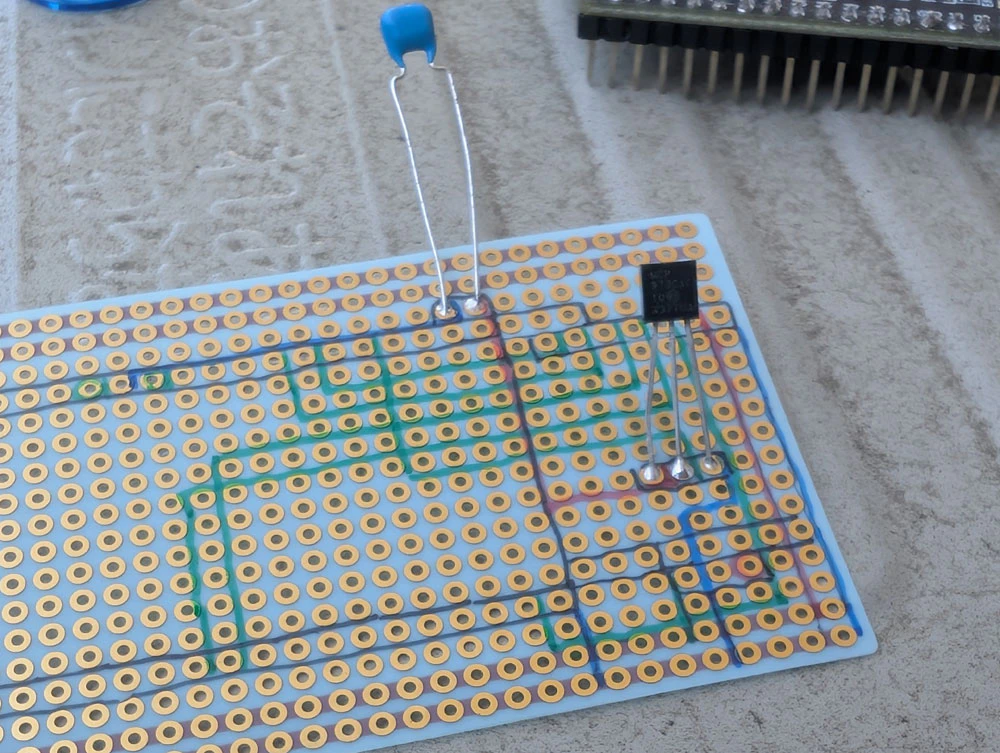

2個め。この調子で付けていこう。
表面はこんな感じ。
足をとても長くしてるけど、これはいつか部品を使いまわす事を想定しているから。
ユニバーサル基板が初めてだから失敗するかもしれないしね。
これで残るはESP32だけ。

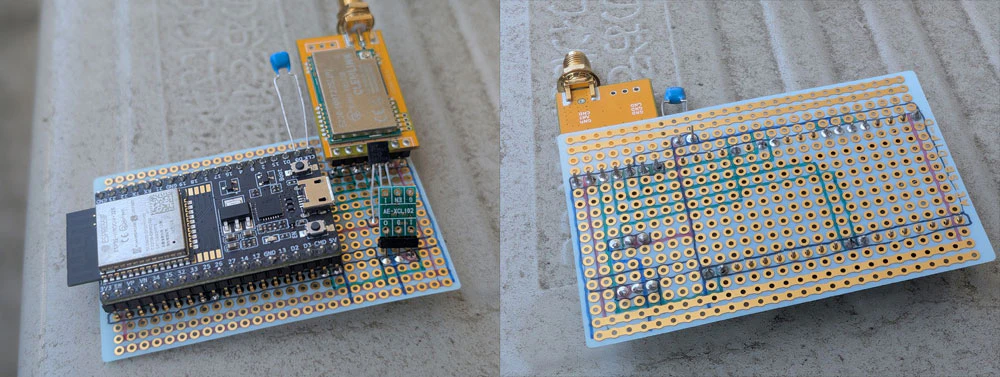

ESP32を付けたよ。
次は線をはんだ付けしようか。
