@Kana-km(Misaki Kondo)

ML-Agentsでカートポールを実装２

Last updated at Posted at 2020-09-11

#はじめに
前回の記事の続きです。今回は作成した3Dオブジェクトを動かすスクリプトを書いていきます。

#エージェントのスクリプトを記述する
今回はカートポールのカートに力を加えてポールを制御していきます。つまり、カートが学習させるエージェントになります。
まず初めにScriptフォルダにCartPoleAgentというC# Scriptを作成してください。

エージェントのスクリプトではAgentクラスを継承し、以下の関数を記述します。

  • Initialize() : 初期値を取得
  • CollectObservations() : 観測データをセンサーに送る
  • OnActionReceived() : 行動する
  • OnEpisodeBegin() : ステップ開始の条件を決定
  • Heuristic() : キーボードから操作する
  • SetResetParameters() : パラメータをリセット

#CartPoleAgent.csの全体
はじめにスクリプトの全体のコードを載せます。


using UnityEngine;
using Unity.MLAgents;
using Unity.MLAgents.Sensors;
using System.Collections;
using System.Collections.Generic;

public class CartPoleAgent : Agent
{

    //学習用
    public GameObject pole;
    Rigidbody poleRB;
    Rigidbody cartRB;
    EnvironmentParameters m_ResetParams;

    //初期値
    public override void Initialize()
    {
        //学習の初期化
        poleRB = pole.GetComponent<Rigidbody>();
        cartRB = gameObject.GetComponent<Rigidbody>();
        m_ResetParams = Academy.Instance.EnvironmentParameters;
        SetResetParameters();
    }

    //センサーにデータを送る
    public override void CollectObservations(VectorSensor sensor)
    {
        sensor.AddObservation(gameObject.transform.localPosition.z);
        sensor.AddObservation(cartRB.velocity.z);
        sensor.AddObservation(pole.transform.localRotation.eulerAngles.x);
        sensor.AddObservation(poleRB.angularVelocity.x);
    }
    //各ステップでの行動
    public override void OnActionReceived(float[] verctorAction)
    {
        //カートに力を加える
        var actionZ = 200f * Mathf.Clamp(verctorAction[0], -1f, 1f);
        cartRB.AddForce(new Vector3(0.0f, 0.0f, actionZ), ForceMode.Force);

        //カートの位置、ポールの角度と角速度
        float cart_z = this.gameObject.transform.localPosition.z;
        float angle_x = pole.transform.localRotation.eulerAngles.x;

        //angle_zを-180~180に変換
        if(180f < angle_x && angle_x < 360f)
        {
            angle_x = angle_x - 360f;
        }

        //カートが+-45度いないなら報酬+0.1 それ以外は -1
        if((-180f < angle_x && angle_x < -45f) || (45f < angle_x && angle_x < 180f))
        {
            SetReward(-1.0f);
            EndEpisode();
        }
        else{
            SetReward(0.1f);
        }
        //カートの位置が-10~10の範囲を超えたら報酬-1
        if(cart_z < -10f || 10f < cart_z)
        {
            SetReward(-1.0f);
            EndEpisode();
        }
    }

    //ステップ開始の初期条件を決定
    public override void OnEpisodeBegin()
    {
        //エージェントの状態をリセット
        gameObject.transform.localPosition = new Vector3(0f, 0f, 0f);
        pole.transform.localPosition = new Vector3(0f, 2.5f, 0f);
        pole.transform.localRotation = Quaternion.Euler(0f, 0f, 0f);
        poleRB.angularVelocity = new Vector3(0f, 0f, 0f);
        poleRB.velocity = new Vector3(0f, 0f, 0f);
        //ポールにランダムな傾きを与える
        poleRB.angularVelocity = new Vector3(Random.Range(-0.1f, 0.1f), 0f, 0f);
        SetResetParameters();
    }

    //キーボードから操作する場合
    public override void Heuristic(float[] actionsOut)
    {
        actionsOut[0] = Input.GetAxis("Horizontal");
    }

    //ポールの条件をリセット
    public void SetPole()
    {
        poleRB.mass = m_ResetParams.GetWithDefault("mass", 1.0f);
        pole.transform.localScale = new Vector3(0.4f, 2f, 0.4f);
    }

    //パラメータをリセットする関数
    public void SetResetParameters()
    {
        SetPole();
    }
}

public class CartPoleAgent : Agent

Agentクラスを継承します。

public GameObject pole;
Rigidbody poleRB;
Rigidbody cartRB;
EnviromentParameters m_ResetParams;

で PoleオブジェクトやCart, Pole の rigidbody をいれる変数を定義します。Poleオブジェクトはスクリプト外から取得するので public にします。

##Initialize()
Initialize()では学習の初期値を取得します。今回はCart と Pole のrigidbody と環境のパラメータです。また最後の行で各パラメータをリセットしています。

public override void Initialize()
{
    //学習の初期化
    poleRB = pole.GetComponent<Rigidbody>();
    cartRB = gameObject.GetComponent<Rigidbody>();
    m_ResetParams = Academy.Instance.EnvironmentParameters;
    SetResetParameters();
}

##CollectObservations()
CollectionObservations()ではエージェントが得た観測情報をセンサーに追加します。

public override void CollectObservations(VectorSensor sensor)
{
    sensor.AddObservation(gameObject.transform.localPosition.z);
    sensor.AddObservation(cartRB.velocity.z);
    sensor.AddObservation(pole.transform.localRotation.eulerAngles.x);
    sensor.AddObservation(poleRB.angularVelocity.x);
}

今回は上から、「Cartの位置」、「Cartの速度」、「Poleの角度」、「Poleの角速度」を与えています。
この値の選択は学習モデルによって変わります。この値が適切なのかわからないので、いろいろ試してみてください。

##OnActionReceived()
OnActionReceived()では各ステップでのエージェントの動きについて記述します。今回はカートに移動方向の力を加えます。
また、報酬の設定などもここで行います。

//各ステップでの行動
public override void OnActionReceived(float[] verctorAction)
{
    //カートに力を加える
    var actionZ = 200f * Mathf.Clamp(verctorAction[0], -1f, 1f);
    cartRB.AddForce(new Vector3(0.0f, 0.0f, actionZ), ForceMode.Force);

    //カートの位置、ポールの角度と角速度
    float cart_z = this.gameObject.transform.localPosition.z;
    float angle_x = pole.transform.localRotation.eulerAngles.x;

    //angle_zを-180~180に変換
    if(180f < angle_x && angle_x < 360f)
    {
        angle_x = angle_x - 360f;
    }

    //カートが+-45度いないなら報酬+0.1 それ以外は -1
    if((-180f < angle_x && angle_x < -45f) || (45f < angle_x && angle_x < 180f))
    {
        SetReward(-1.0f);
        EndEpisode();
    }
    else{
        SetReward(0.1f);
    }
    //カートの位置が-10~10の範囲を超えたら報酬-1
    if(cart_z < -10f || 10f < cart_z)
    {
        SetReward(-1.0f);
        EndEpisode();
    }
}

カートを動かすコードです。入力値がvectorActionになっています。この値を -200~200 に変換し、加える力の大きさにします。この値の幅は適当です。CartのrigidbodyのAddForceをいじることでカートに力を加えることができます。今回はZ方向に力を加えます。

//カートに力を加える
var actionZ = 200f * Mathf.Clamp(verctorAction[0], -1f, 1f);
cartRB.AddForce(new Vector3(0.0f, 0.0f, actionZ), ForceMode.Force);

エージェント（カート）の報酬に関するコードです。今回はポールの角度が -45°~45° 以内だと報酬として +0.1, それ以外だと報酬を -1.0 与えゲームを終了させます。また、カートが横に動きすぎないようにカートの位置が -10~10 の範囲から出ると -1.0 の報酬を与えゲームを終了させます。

//カートが+-45度いないなら報酬+0.1 それ以外は -1
if((-180f < angle_x && angle_x < -45f) || (45f < angle_x && angle_x < 180f))
{
    SetReward(-1.0f);
    EndEpisode();
}
else{
    SetReward(0.1f);
}
//カートの位置が-10~10の範囲を超えたら報酬-1
if(cart_z < -10f || 10f < cart_z)
{
    SetReward(-1.0f);
    EndEpisode();
}

##OnEpisodeBegin()
OnEpisodeBegin()ではゲームの初期条件を決めます。今回はカートは初期位置に戻し、ポールにランダムな傾きを与えます。

//ステップ開始の初期条件を決定
public override void OnEpisodeBegin()
{
    //エージェントの状態をリセット
    gameObject.transform.localPosition = new Vector3(0f, 0f, 0f);
    pole.transform.localPosition = new Vector3(0f, 2.5f, 0f);
    pole.transform.localRotation = Quaternion.Euler(0f, 0f, 0f);
    poleRB.angularVelocity = new Vector3(0f, 0f, 0f);
    poleRB.velocity = new Vector3(0f, 0f, 0f);
    //ポールにランダムな傾きを与える
    poleRB.angularVelocity = new Vector3(Random.Range(-0.1f, 0.1f), 0f, 0f);
    SetResetParameters();
}

##Heuristic()
Heuristic()ではキーボード入力でモデルを動かすときに使用します。今回は十字キーの左右の入力に対応しています。

//キーボードから操作する場合
public override void Heuristic(float[] actionsOut)
{
    actionsOut[0] = Input.GetAxis("Horizontal");
}

#Behavior Parametersの設定、実際に動かしてみる
このスクリプトをCartオブジェクトに追加してください。このときPoleにPoleオブジェクトを追加してください。
また、Add Component から、Behavior Parameters と Decision Requester を追加してください。これは強化学習時に必要になります。

Behavior Parameters / Behavior Type でモデルのモードを変更することができます。今回はキーボード入力を使用したいので Heuristic Only にしてください。学習時は Defaults, 学習済みモデルを使用するときは Inference Only にします。（Inference Onlyを使用する場合は学習済みモデルをModelに追加する必要があります。）

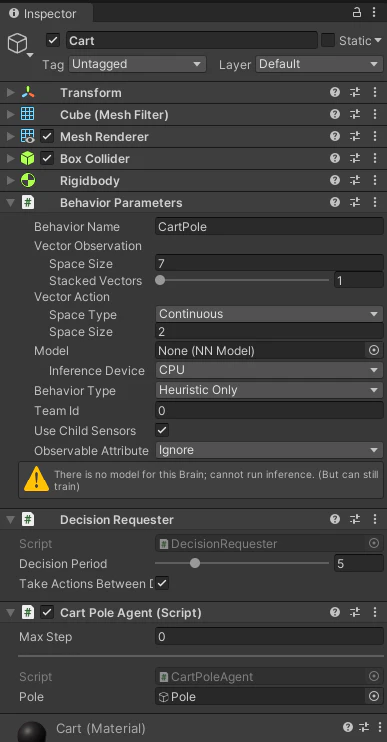

以下の画像のようにパラメータを設定してください。
スクリーンショット 2020-09-11 17.05.31.png

この状態でモデルを実行するとキーボードで操作することができると思います。しっかり、ポールの角度でリセットされていればOKです。

ここまでで学習に必要な準備は完了しました。あとはサンプルと同じように学習されれば完成になります。

#学習させる
実際にカートポールを学習させます。学習させるため、Behavior Parameters / Behavior Type を Defaults にしてください。
また学習の効率化のためカートポールを複数台にします。今回は１０台にしました。コピペで簡単に増やすことができます。
スクリーンショット 2020-09-11 17.22.27.png

学習パラメータを設定するYAMLファイルをconfigフォルダに作成してください。3DBallのパラメータを参考にしました。
スクリーンショット 2020-09-11 17.24.17.png

モデルの学習方法の詳しい解説はこの記事を参考にしてください。

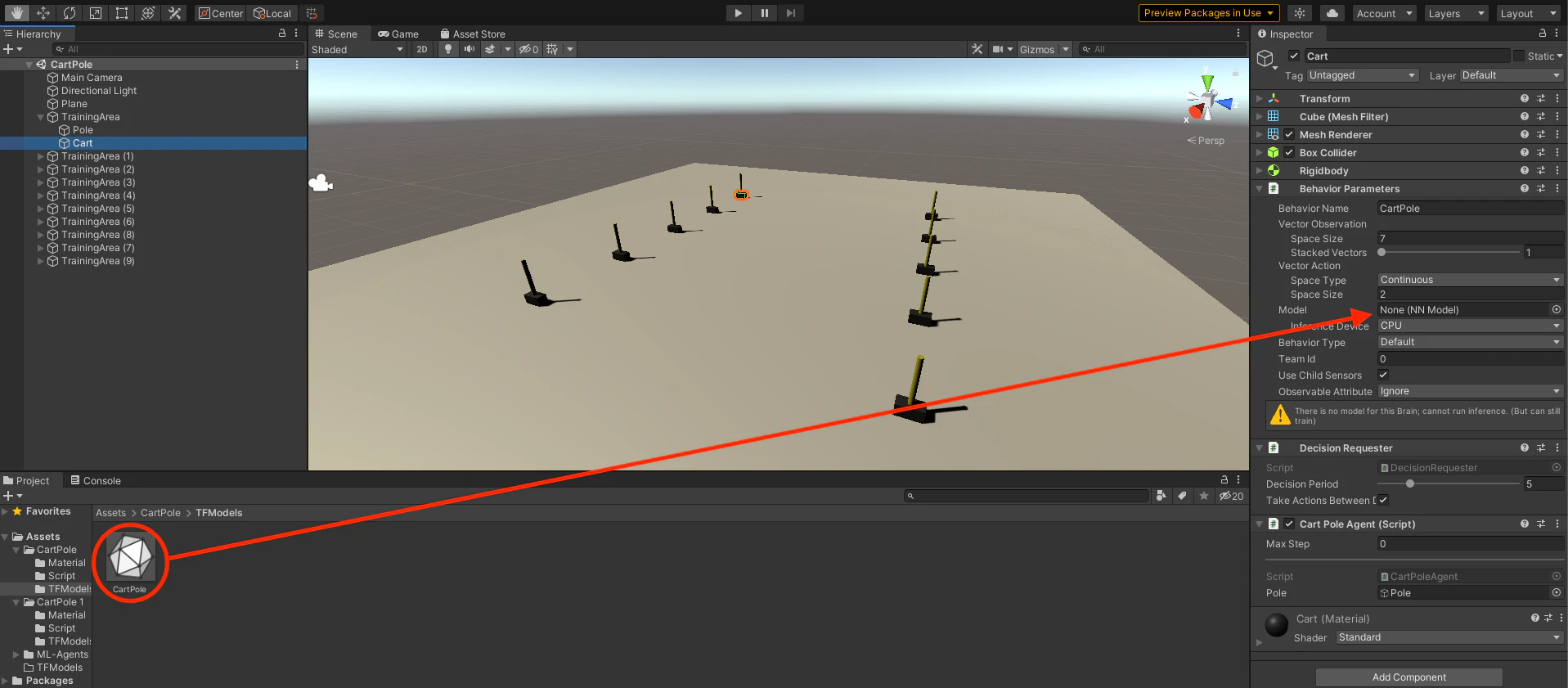

25万回ぐらいで学習が完了します。学習が完了すると CartPole.nn というファイルが作成されています。このファイルを TFModels に追加してください。
スクリーンショット 2020-09-11 17.47.37.png
スクリーンショット 2020-09-11 17.48.44.png

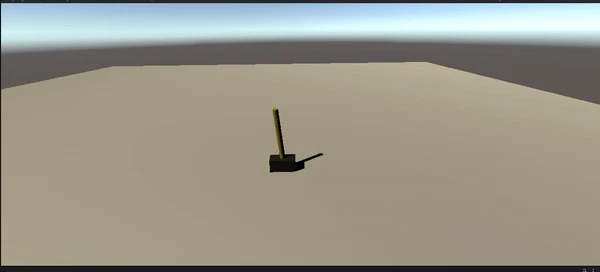

TrainingArea(1)~(9)を非アクティブにして学習済みモデルを実行した動画です。ポールを倒さないように制御できていることが確認できます。

#まとめ
カートポールのモデルを作成し、学習させませた。ML-Agentsでは基本的にエージェントのスクリプトを書くだけで強化学習モデルを簡単に実装することができます。まだわからないことが多いので知識が増えたらまた記事を書きたいと思います。
