@Kakimoty_Field((かっきー)Kakimoto Daichi)

Node-RED でブラウザに 「大石泉すき」

Last updated at Posted at 2019-12-09

この記事は 「大石泉すき」アドベントカレンダー 10日目の記事です。
フローベースドプログラミングツール Node-RED で
「大石泉すき」をブラウザで表示したいです。
idol++もしたいと思います。

やること

なるべくノンコーディングで
ブラウザに「大石泉すき」を表示します。

こんな感じです。

応用編 「大石泉すき」を好きな数表示 (idol++)(ページ内リンク)では、好きな回数「大石泉すき」を表示します。

使用環境

  • OS : Windows 10 Home (1809 ,OS ビルド: 17763.864 )
  • Node.js: v12.13.1
  • Node-RED:v1.0.3

基本編「大石泉すき」を１つ表示

仕様

  • URL にアクセスして、「大石泉すき」と表示します

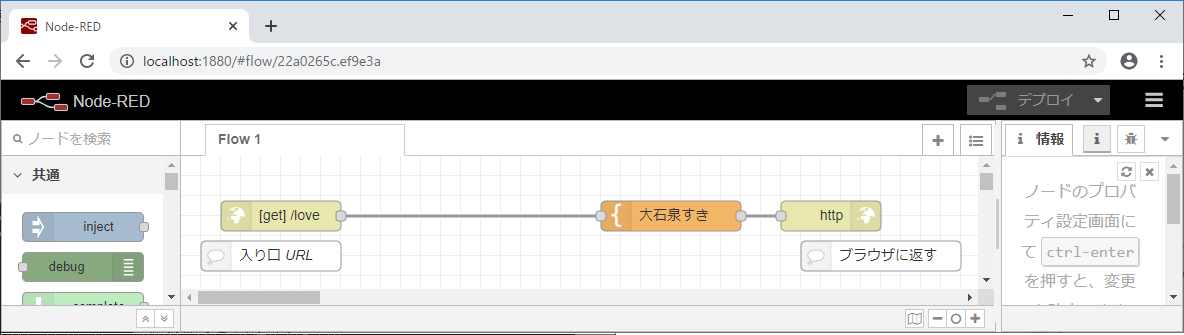

フロー


実行と結果

ブラウザで アクセスします。

http://localhost:1880/love


プログラミング

各ノードを接続後、ノードを適切に設定します。

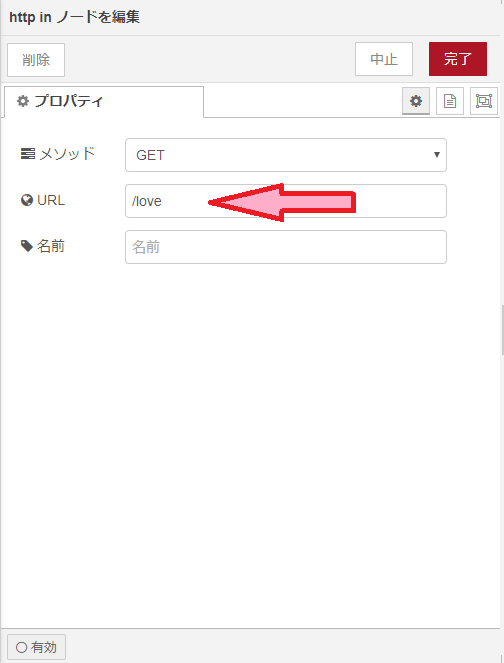

  1. http in ノードをダブルクリックし、 URL 欄に /love と入力します。

  2. template ノードをダブルクリックし、テンプレート 欄に 大石泉すき と入力します。もともと入力されている "{{payload}}" は削除します。


ソースコード

下記ソースコードを、Node-RED の「三」メニュー 内、 「読み込み」で表示される
「フローをクリップボードから読み込みダイアログ」にコピペすると
お手元の Node-RED で 「大石泉すき」が可能になります。

[{"id":"b1ec6763.a56ed8","type":"tab","label":"フロー 1","disabled":false,"info":""},{"id":"bc1ab3d0.d2682","type":"http in","z":"b1ec6763.a56ed8","name":"","url":"/love","method":"get","upload":false,"swaggerDoc":"","x":100,"y":40,"wires":[["6752026.6da1bfc"]]},{"id":"6752026.6da1bfc","type":"template","z":"b1ec6763.a56ed8","name":"大石泉すき","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"大石泉すき","output":"str","x":490,"y":40,"wires":[["a6c51039.aef8e"]]},{"id":"a6c51039.aef8e","type":"http response","z":"b1ec6763.a56ed8","name":"","statusCode":"","headers":{},"x":650,"y":40,"wires":[]},{"id":"e7ce0c8f.150bb","type":"comment","z":"b1ec6763.a56ed8","name":"ブラウザに返す","info":"","x":700,"y":80,"wires":[]},{"id":"f85e4d72.b284a","type":"comment","z":"b1ec6763.a56ed8","name":"入り口 URL","info":"","x":90,"y":80,"wires":[]}]

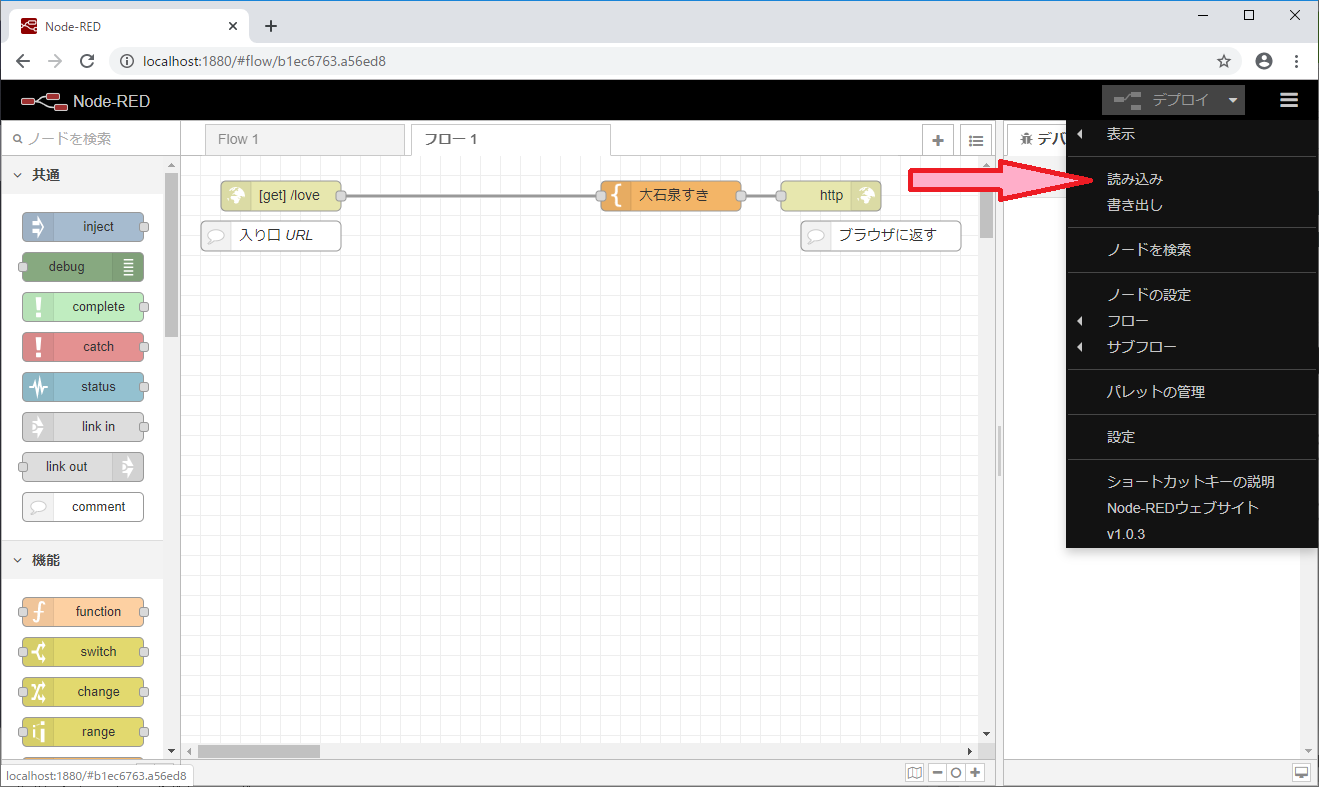

ソースコード読み込みメニュー

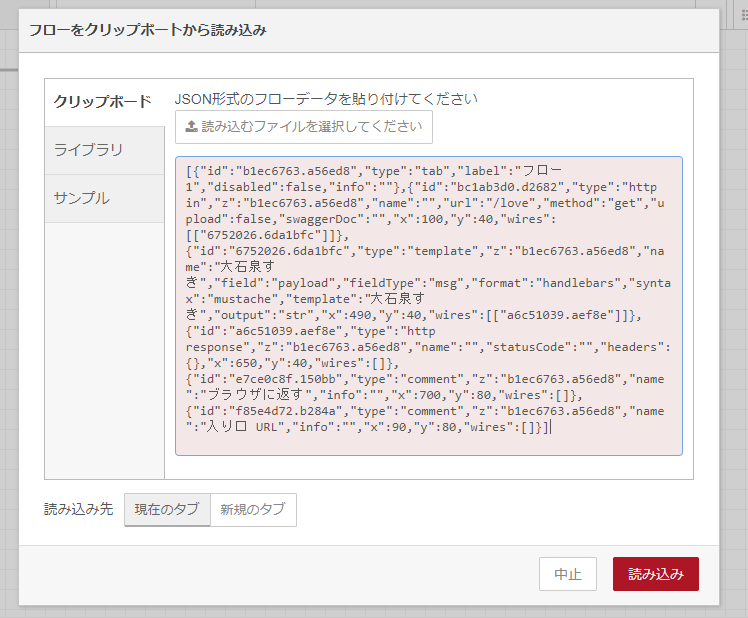

フローをクリップボードから読み込みダイアログ

環境 のセットアップ

node.js のインストール

  1. Node.js 公式からインストーラをダウンロード
  2. インストーラ実行
  3. 動作確認

公式からインストーラをダウンロード

TOP ページにダウンロードリンクがあるのでクリックしてダウンロードします

インストーラ実行

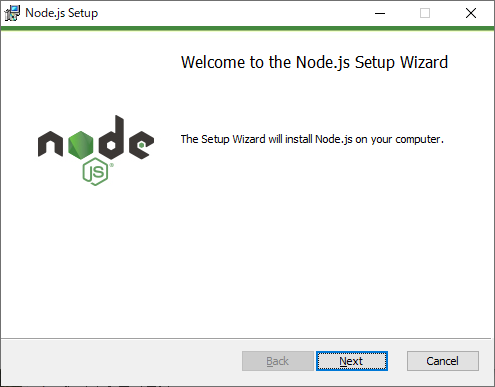

Welcome
[Next] クリック

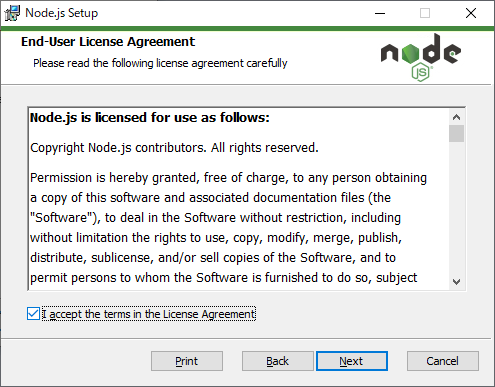

End-User License Agreement
チェックボックスにチェックして、[Next] クリック

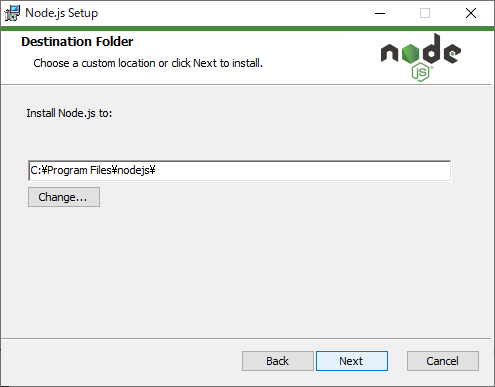

Destination Folder
任意のフォルダを指定して、[Next] クリック

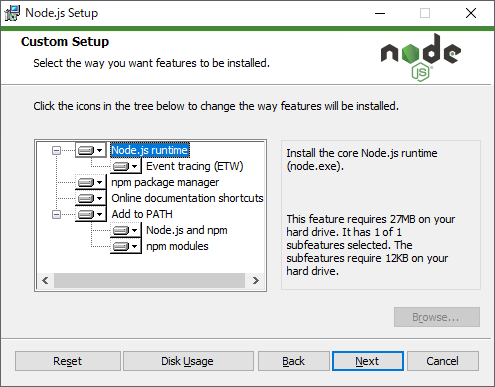

Custom Setup
基本、そのまま [Next] クリック

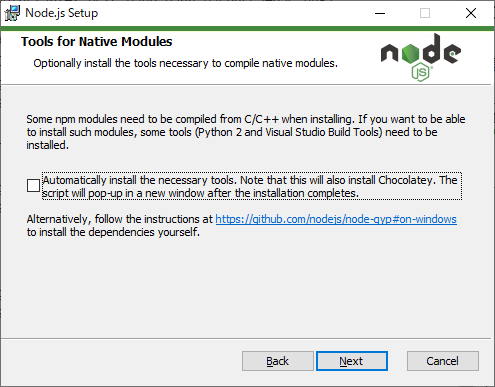

Tools for Native Modules
チェックせずに、[Next] クリック

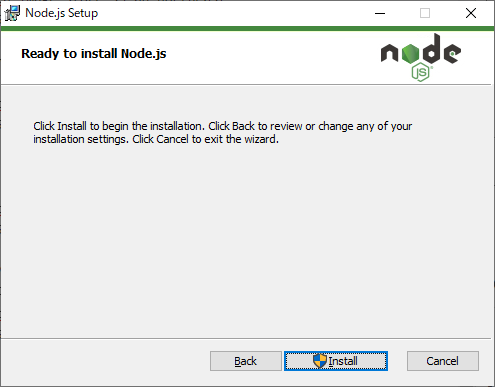

Ready to install Node.js
覚悟を決めて [Install] をクリック

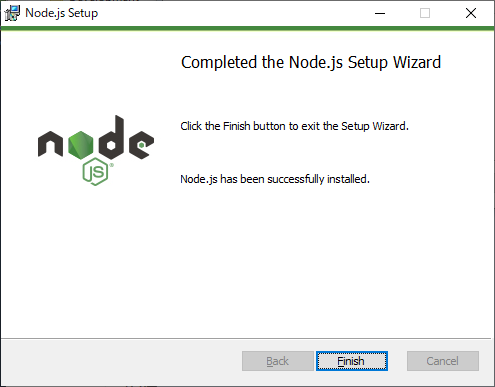

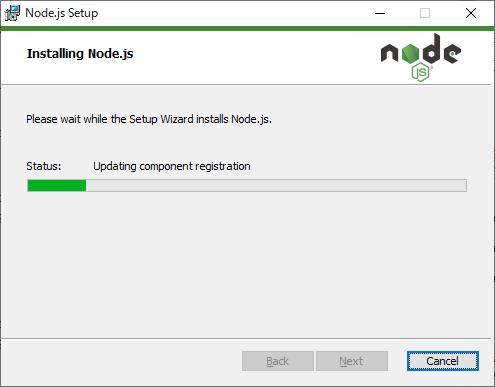

Installing Node.js & Completed the Node.js Setup Wizard
しばらく待って、Completed ダイアログが表示されたら [Finish] クリック

動作確認

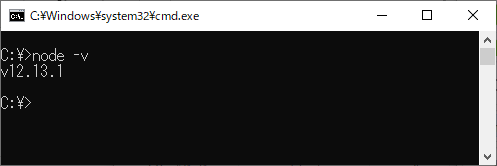

コマンドプロンプトを立ち上げて node コマンドが実行できることを確認します。

node -v

インストールした node.js のバージョンが表示されれば成功です。

Node-RED のインストールと実行

インストール

公式(npmによってインストールする)の手順に従いインストールします。
コマンドプロンプトにて、下記コマンドを入力します。

npm install -g --unsafe-perm node-red

コンソールがピロピロするので、終わるまで待ちましょう。

実行

公式(Windowsで実行する)の手順に従い、下記コマンドを入力します。

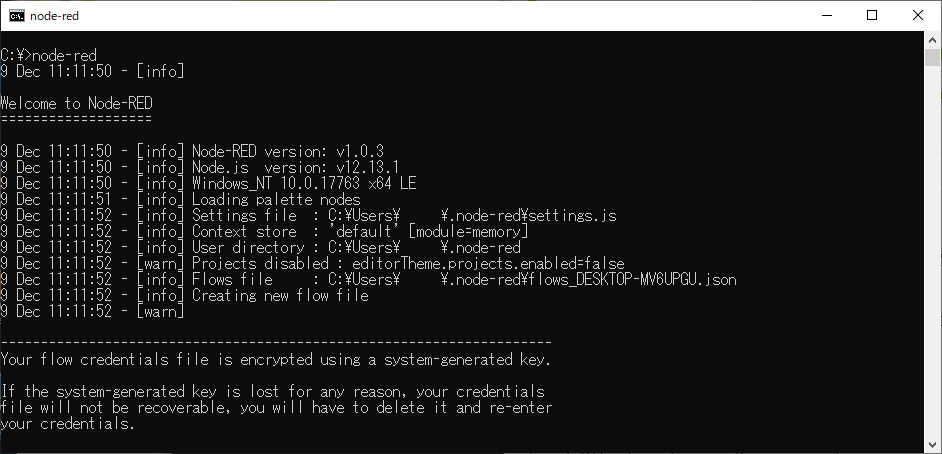

node-red

※このプロンプトはこのままにしておく

セキュリティの重要な警告が表示された場合

チェックボックスを適切に設定して [アクセスを許可する]クリック

Node-RED エディタの表示

公式(はじめてのフロー)の手順に従いブラウザで以下のURLにアクセス

http://localhost:1880/

フローエディターが表示されます。

Node-RED ノード概要

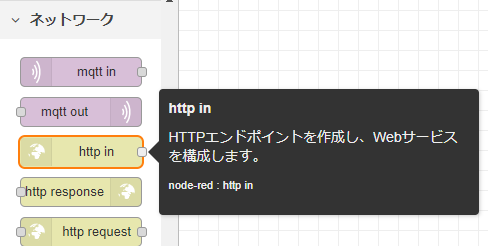

http in

URL のパスを定義するノードです。
対応するWEBメソッドの設定も可能です。

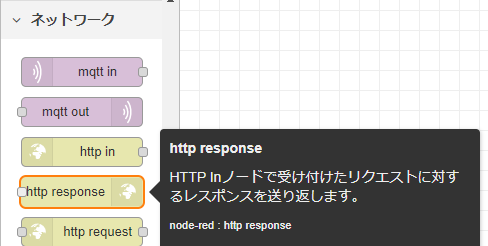

http Response

処理の結果をブラウザに返すノードです。


template

View を整形するノードです。

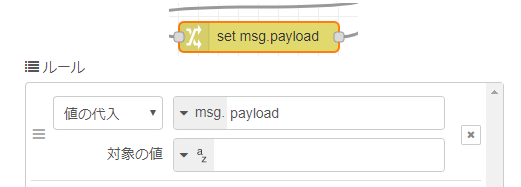

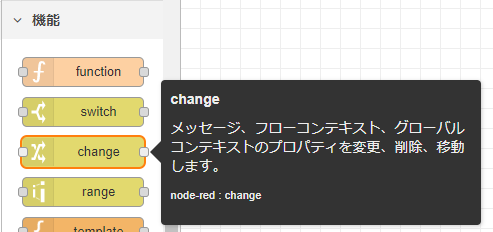

change

変数の代入処理を行うノードです。

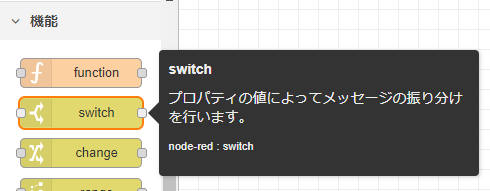

switch

if を制御するノードです。

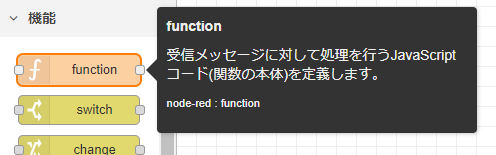

function

任意の javascript を記述できるノードです。

応用編 好きな数だけ「大石泉すき」を表示 (idol++)

仕様

  • URL クエリーパラメータ izumiに指定された数、「大石泉すき」と表示します
  • izumi パラメータが無い場合は、１つだけ「大石泉すき」と表示します

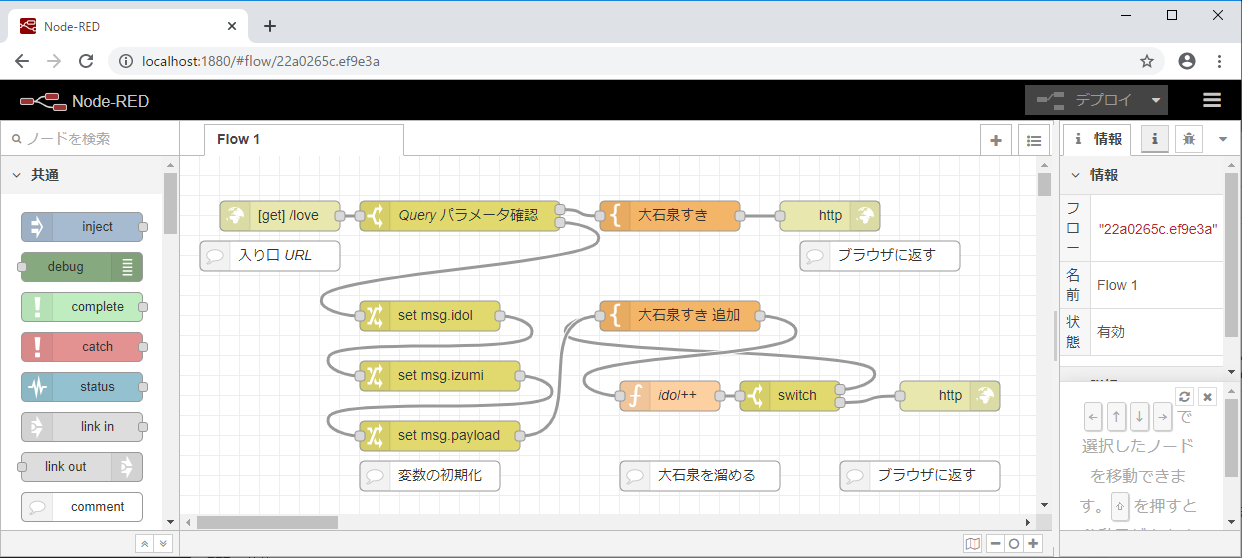

フロー


実行と結果

ブラウザで アクセスします。

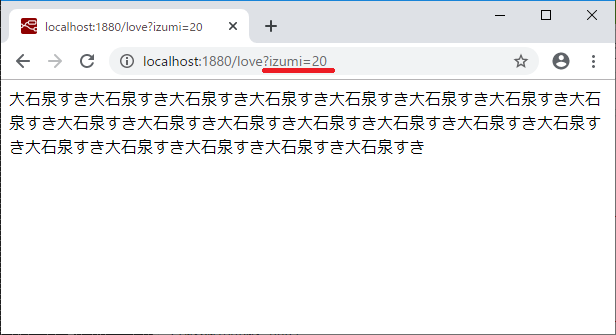

この例では、２０回「大石泉すき」です。

http://localhost:1880/love?izumi=20


プログラミング

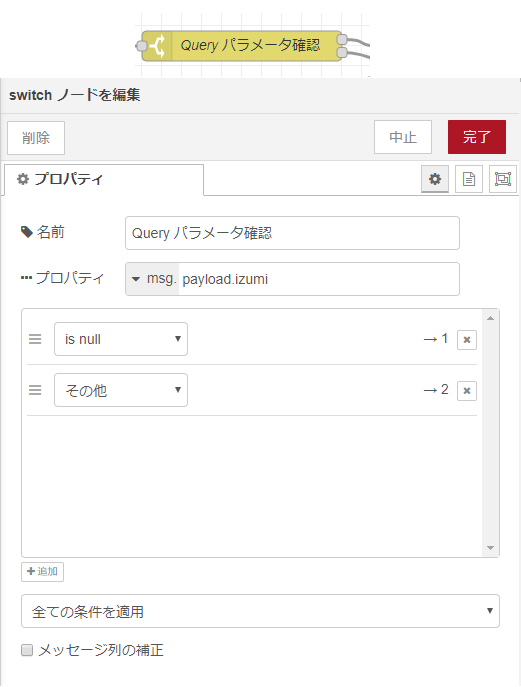

  1. izumi クエリパラメータが指定されているかどうかを Switch ノードで判定し、その後のフロー先を切り替えます。
    (パラメータが指定されていない場合は基本編のフローに流れます。)

  2. izumi クエリパラメータが指定されている場合は、後続のループ処理のための変数を初期化します。

  • idol：ループカウンタ
  • izumi：ループ終了判定値
  • payload：大石泉すき 格納
  1. idol++ しながら、指定された回数分「大石泉すき」を文字列結合します。
  • payload 変数に 大石泉すき を追加した文字列を、payload 変数に代入します。
  • idol 変数をインクリメントする。(みんな大好き idol++)
  • idol 変数が、izumi変数の値と異なる間、ループして 大石泉すき を追加し続ける
  1. 最後に、ループ内で作成した「大石泉すき」をブラウザに返します。

ソースコード

[{"id":"22a0265c.ef9e3a","type":"tab","label":"Flow 1","disabled":false,"info":""},{"id":"4bab2f49.7a2d6","type":"http in","z":"22a0265c.ef9e3a","name":"","url":"/love","method":"get","upload":false,"swaggerDoc":"","x":100,"y":60,"wires":[["6304e723.4eec68"]]},{"id":"969b8bff.8ad168","type":"http response","z":"22a0265c.ef9e3a","name":"","statusCode":"","headers":{},"x":650,"y":60,"wires":[]},{"id":"3b9123ce.08425c","type":"template","z":"22a0265c.ef9e3a","name":"大石泉すき","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"大石泉すき","output":"str","x":490,"y":60,"wires":[["969b8bff.8ad168"]]},{"id":"6304e723.4eec68","type":"switch","z":"22a0265c.ef9e3a","name":"Query パラメータ確認","property":"payload.izumi","propertyType":"msg","rules":[{"t":"null"},{"t":"else"}],"checkall":"true","repair":false,"outputs":2,"x":280,"y":60,"wires":[["3b9123ce.08425c"],["22bfa338.e36dec"]]},{"id":"22bfa338.e36dec","type":"change","z":"22a0265c.ef9e3a","name":"","rules":[{"t":"set","p":"idol","pt":"msg","to":"0","tot":"num"}],"action":"","property":"","from":"","to":"","reg":false,"x":250,"y":160,"wires":[["cff06288.b672"]]},{"id":"d1b4cd20.4d9f","type":"function","z":"22a0265c.ef9e3a","name":"idol++","func":"msg.idol++;\nreturn msg;","outputs":1,"noerr":0,"x":490,"y":240,"wires":[["5a07db52.bf9214"]]},{"id":"5a07db52.bf9214","type":"switch","z":"22a0265c.ef9e3a","name":"","property":"idol","propertyType":"msg","rules":[{"t":"neq","v":"izumi","vt":"msg"},{"t":"else"}],"checkall":"true","repair":false,"outputs":2,"x":610,"y":240,"wires":[["751cc275.f2e57c"],["b414b5a3.04a728"]]},{"id":"cff06288.b672","type":"change","z":"22a0265c.ef9e3a","name":"","rules":[{"t":"set","p":"izumi","pt":"msg","to":"payload.izumi","tot":"msg"}],"action":"","property":"","from":"","to":"","reg":false,"x":260,"y":220,"wires":[["8058862b.de91e8"]]},{"id":"8058862b.de91e8","type":"change","z":"22a0265c.ef9e3a","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"","tot":"str"}],"action":"","property":"","from":"","to":"","reg":false,"x":260,"y":280,"wires":[["751cc275.f2e57c"]]},{"id":"751cc275.f2e57c","type":"template","z":"22a0265c.ef9e3a","name":"大石泉すき 追加","field":"payload","fieldType":"msg","format":"handlebars","syntax":"mustache","template":"{{payload}}大石泉すき","output":"str","x":500,"y":160,"wires":[["d1b4cd20.4d9f"]]},{"id":"82f12aef.e736e8","type":"comment","z":"22a0265c.ef9e3a","name":"変数の初期化","info":"","x":250,"y":320,"wires":[]},{"id":"e7b9f020.c10ce","type":"comment","z":"22a0265c.ef9e3a","name":"大石泉を溜める","info":"","x":520,"y":320,"wires":[]},{"id":"b414b5a3.04a728","type":"http response","z":"22a0265c.ef9e3a","name":"","statusCode":"","headers":{},"x":770,"y":240,"wires":[]},{"id":"4f255a39.c14724","type":"comment","z":"22a0265c.ef9e3a","name":"入り口 URL","info":"","x":90,"y":100,"wires":[]},{"id":"9dcc56ce.5dbd58","type":"comment","z":"22a0265c.ef9e3a","name":"ブラウザに返す","info":"","x":700,"y":100,"wires":[]},{"id":"c617b42a.378b58","type":"comment","z":"22a0265c.ef9e3a","name":"ブラウザに返す","info":"","x":740,"y":320,"wires":[]}]

番外編 IBM Cloud で実行

IBM Cloud では、クラウド環境で実行する Node-RED を簡単に準備することができるので
インターネットにつながるデバイスであれば、どこでも「大石泉すき」を表示できるようになります。

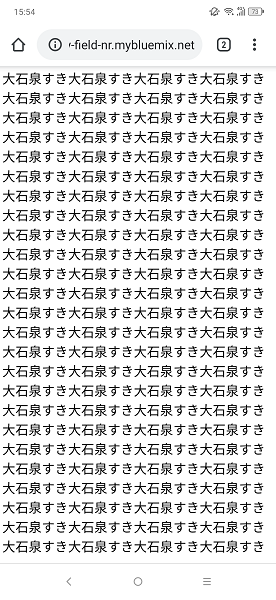

スマホブラウザでも「大石泉すき」！！！

「大石泉すき」Advent Calendar 2019

Day 10
