Open DMX USB コントローラによる DMX512制御

Open DMX USB コントローラ

概要

DMX512(https://ja.wikipedia.org/wiki/DMX512-A ）の電気的な規格はEIA-485(RS485)(https://ja.wikipedia.org/wiki/EIA-485 )の規格と同じなので、USB⇒RS485のコンバータを使って安価にOpen DMX-USBコントローラを作ることができます。
元の記事は「DIY USB DMX Interface for under $10」(https://stevenbreuls.com/2013/05/diy-usb-dmx-dongle-interface-for-under-10/ )でこれを参考に作成しました。同様な記事を参考文献にも示しておきます。
なお、このOpen DMX USBインターフェイスはオーストラリアの照明機器メーカのENTTECで作られましたが、オープン・ソース・ハードウェア(GPLv2)となっているので、誰でも作成することができます。

製作

【基板の購入】
2017.07.27 Amazonで中国製のHiLetgo USB to RS485 FT232RL　インターフェイスを　299円で購入
※（基板の特徴）基板上にはFTDI社のFT232チップとMAX485が搭載されており、USB信号をFT232でシリアル変換してTTL出力し、それをMAX485でEIA-485(RS485)の信号に変換している。

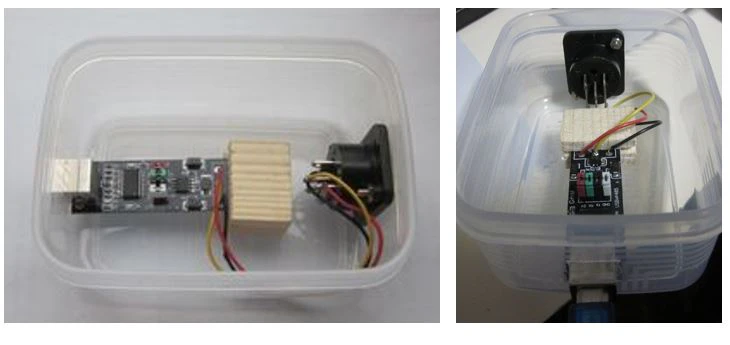

【実装写真】
100均で買ったプラスチックの箱に、USBの穴とキャノンの穴をあけました。 基板上のRS485圧着端子が邪魔なので、はんだを外して直接キャノンコネクタと接続しています。 また、基板にネジ穴がなく固定できないため、木片にスリットを入れてはさんでいます。

【基板とキャノンコネクタの配線方法】

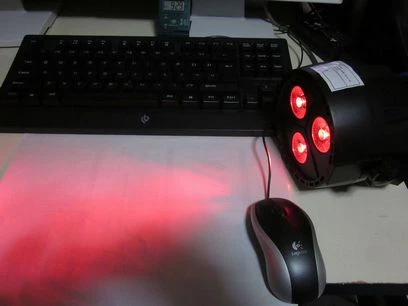

動作中

【 デバイスドライバーのインストール】
　※Win10では、ドライバーが自動的に当たったので、下記のドライバーソフトのWin10ではインストール操作は不要である。（2019.7.6確認）

（まだ基板をPCに接続しないでください！）
1. 管理者権限でPCにログオンして、D2XXのデバイスドライバーをFTDI社のここ（http://www.ftdichip.com/Drivers/D2XX.htm ）からdownloadします。
1. 少し下に次のような表が見えるので、各自の環境にあったドライバーをクリックしてdownloadします。 　(画面は2017年10月)

1. downloadしたファイルは圧縮したzipなので、「すべて解凍」します。
2. パソコンのUSBにこの基板を接続します。
3. パソコンが、「新しいハードが見つかりました」とメッセージを出し、ソフトウェアのインストールを要求する画面が現れます。
4. 「一覧または特定の場所からインストールする」を選び、「次へ」を押します。
5. 「次の場所を含める」を選び、「参照」で先ほど解凍したCDM2.12.20のフォルダを指定します。
6. ソフトウェアのインストールが始まります。
7. ソフトウェアのインストールが終了すると、もう一度「新しいハードが見つかりました」と表示されるので2つ目のデバイスドライバを先ほどと同じようにインストールします。
8. スタート⇒設定⇒デバイス⇒デバイスドライバでcomポートにUSB Serial portが新しくできていることを確認します(ポート番号はパソコンによって異なります)。

内臓EEPROMデータの書き換え

そのままではOpen USB－DMXとしてはうまく動かないので、FTDI社の書き込みソフトを使って内部データの一部を書き換えます。

1. ここ（http://www.ftdichip.com/Support/Utilities.htmv ）　から書き込みソフトの　FT_PROGを探し、downloadする。
   2018.3.17現在、FT_Prog_v3.6.88.402Installer.exe(1.5MB)を downloadします。


2. クリックしてインストールします。

3. インストールが終わると、画面上に次のアイコンが表示されます。


4. クリックして起動すると、次の画面が表示されます 。


5. インターフェイス基板をUSBで接続します。

6. DEVICES→Scan＆Parse　または F5　を選択します 。


7. デバイスが表示されるので Hardware Specific →IO Controlsで でI/O Pinを表示させます。


8. その中のC２のみを 　TXDEN→SLEEP#　に変更します。


9. 変更したデータをDEVICES→Program　または　Ctrl+P で書き込みます。

10. 基板とPCのUSB接続ケーブルを外します。

動作確認できたソフト（Windows10)

・DMX512Light Control (http://dmx512.svetla.org/download/LightControl.zip )

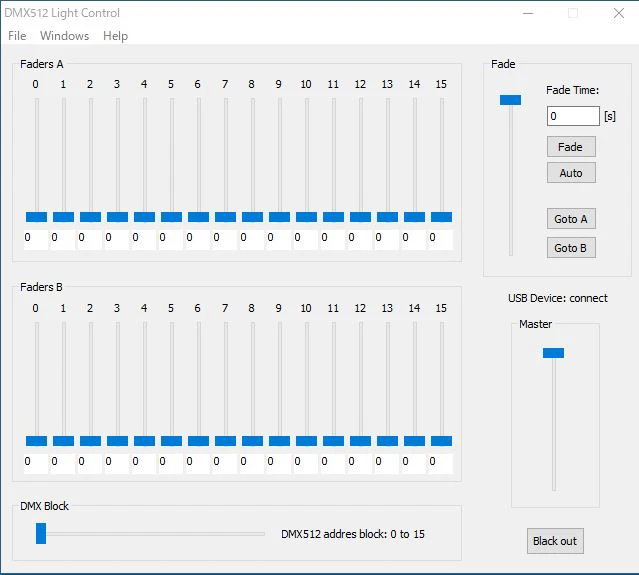

特徴：無料で512チャンネルを使えるDMXコントローラソフトで、サイトからdownloadして解凍したDMX512LightControl.exeをクリックして起動すると、図のように上下2つのパネルでA,B２つのシーンを手動または自動で切り替えできるコンソールが表示される。

操作：上部のシーンAのスライダーを上下に動かすと、そのチャンネルの灯体が点灯する。
下部のシーンBのスライダーも設定して、右側の「Auto」をクリックするとシーンがA⇒B、B⇒Aと変わる。その時、右上のFade Time（秒）を増やしていくとゆっくりとシーンがA⇒B、B⇒Aと変わる。
右下のMasterは全体の光量を調整できる。
チャンネルは一番下のDMX Blockのスライダを右に動かすと16個ずつずれて次のブロックのチャンネルを制御できる。

・QLC+　　(http://www.qlcplus.org/ )

特徴：日本語環境で動く、インストールが必要（19MB）。
１）＋を押して灯体の種類を選択
２）入力/出力設定で、DMX USBとして自動で認識されるのを確認。　
　
３）シンプル卓を選択し、スライダを動かす。

参考文献

・Open DMX USB 作ってみる？ - 電装工芸工作日記 (http://www.densokogei.jp/diarypro/diary.cgi?no=1469 ）
・Open DMX USB 互換品を700円以内で手に入れる方法 （http://lightingkizai.blog.fc2.com/blog-entry-186.html ）
・QLC+ : macOS SierraでUSB-DMXインターフェイスを使えるようにしてみた
(https://qiita.com/ttatsf/items/85f31cd5bb636ab8b224 )
・Open DMX USB をMac OSX (10.11.6) Resolume Arena 5 で有効にする方法(http://www.flightgraf.com/news/398/ )
