KQLマジックを使ってAzureのログを分析する

はじめに

Azureに日々溜まるログと格闘している皆さん こんにちは
Log Analytics(以下 LA)やApplication Insights(同 AI)のログどうやって分析してますか？

TL;DR;

• LA/AIのポータルでの分析は不満がある
• KQLマジック+Azure Notebooksで解決！
• 最初は認証が分かりにくかった

ポータル上でのログ クエリ

LAやAIではポータル組み込みのログ分析機能が提供されています。

LAやAIは Azure Data Explorer(Kusto)を基盤としているので、クエリ言語も同じKQL(Kusto Query Language)が利用できます。

インテリセンスもあり、ほどほどに使えますが、不満もあります。

• 不満点１ 結果の保存
  実行結果の保存はCSVかPowerBIへのエクスポートのみです。

• 不満点２ 結果を保持できない
  テーブルで表示した後にグラフで見ようとすると、再度クエリが走ります。
  render演算子で最初から描画すれば別ですが…
  2種類のクエリの結果を突き合わせようにも、保存されないので、
  統合したクエリを書いて、クエリ実行になるので、分析としては効率が悪いです。

• 不満点3 クエリの保存がいまいち
  保存先が共有,ユーザーと2種類選べますが、いずれもリソース固有になります。
  QAと本番等複数環境作っている場合、環境毎に管理することになり煩雑です。
  また、リソースの内部にクエリが保存されるので、客先サブスク上の作業では汚すのに抵抗があります。
  具体的には以下に保存されています。

  • Application Insights

/subscriptions/{subscriptionId}/resourceGroups/{resourceGroup}/providers/microsoft.insights/components/{workspaceName}/analyticsItems

• LogAnalytics

/subscriptions/{subscriptionId}/resourceGroups/{resourceGroup}/providers/Microsoft.OperationalInsights/workspaces/{workspaceName}/savedSearches/

　　特にこちらはLog Analytics Alert API関連でも参照する子リソースで、
　　テンプレートで投入する場所でもあり避けたいところです。

KQLマジック

上記不満を解消して、サクサク分析できる方法を紹介します。

**jupyter-Kqlmagic**です。
Jupyter Notebookから、KustoやApplication Insights、LogAnalyticsにKQLを投げられます。

ちなみに、Azure Notebooksでは、あらかじめインストールしてあるので、すぐ使えます。
(Notebook作成時はPython 3.6を選びましょう)

つかいかた ざっくり

# インストール(アップデート)して
!pip install Kqlmagic --no-cache-dir --upgrade
# ロードして
%reload_ext Kqlmagic
# 接続(認証)して
%kql loganalytics://code;workspace='ワークスペースID';alias='YYYY';

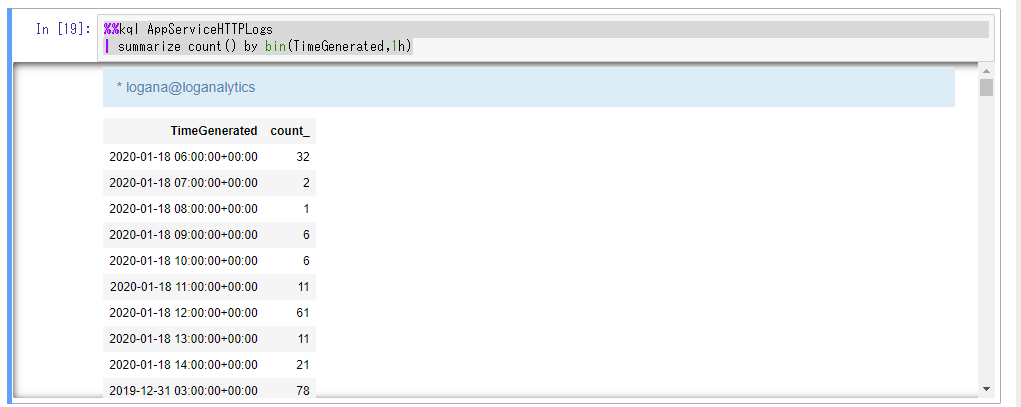

# クエリ投げる！
%%kql AppServiceHTTPLogs
| summarize count() by bin(TimeGenerated,1h)

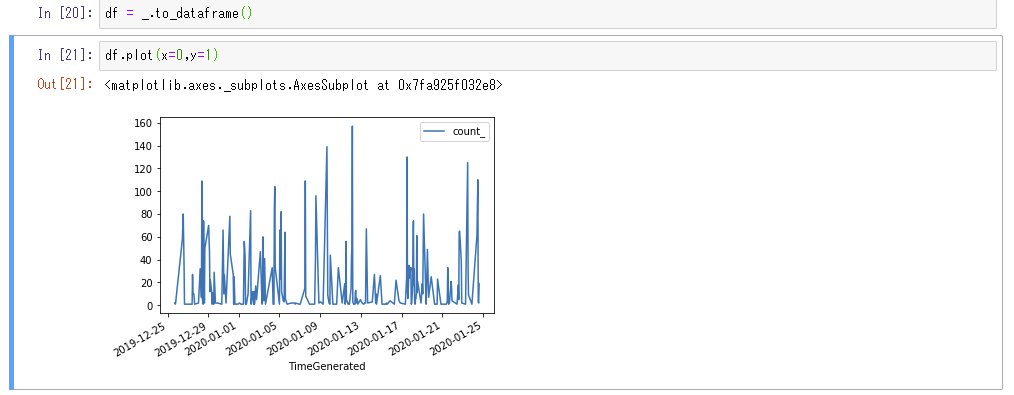

# DataFrameにして、プロットとか
df = _.to_dataframe()
df.plot(x=0,y=1)

# KQLのrenderも使える
%%kql AppServiceHTTPLogs
| summarize count() by bin(TimeGenerated,1h)
| render  timechart

認証

GitHubの説明では、認証方式として5種類提示されています。
基本的にはAADのコード方式で良いと思います。

AADのコード(デバイス コードフロー)

KQLMagicの出力するデバイスコードを認証画面に入力した後、AADにログインする方式です。

%kql loganalytics://code;workspace='全般>プロパティ>ワークスペースID';alias='YYYY';
%kql appinsights://code;appid='構成>APIアクセス>アプリケーションID';alias='YYYY';
# LAやAIの存在するAADテナントにゲストとして参加している場合
%kql loganalytics://code;workspace='全般>プロパティ>ワークスペースID';alias='YYYY';tenant='AADのテナントID'
%kql appinsights://code;appid='構成>APIアクセス>アプリケーションID';alias='YYYY';tenant='AADのテナントID'

AADのゲストアカウントはリソースのテナントIDをあらかじめ教えておかないと、以下の様なエラーが出ます。

{"error":{"message":"The provided authentication is not valid for this resource","code":"InvalidTokenError"}}

AADのID/PW

ヘルプには組織ネットワークでしか機能しないと書かれていますが、
組織ネットワーク上ってことはADなのか何なのか、結局この方式では認証を通すことができませんでした。
パスワードnotebookに書くのも気持ち悪い。

%kql loganalytics://username='<username>';password='<password>';workspace='<workspace-id>';alias='<workspace-friendly-name>'
%kql appinsights://username='<username>';password='<password>';appid='<app-id>';alias='<appid-friendly-name>'

AADのサービスプリンシパル(シークレット)

外部ゲストとして招待された、アプリ登録できないAADテナントのサブスクにある、LAやAIにアクセスしたかったので試していません。

%kql loganalytics://tenant='<tenant-id>';clientid='<aad-appid>';clientsecret='<aad-appkey>';workspace='<workspace-id>';alias='<workspace-friendly-name>'
%kql appinsights://tenant='<tenant-id>';clientid='<aad-appid>';clientsecret='<aad-appkey>';appid='<app-id>';alias='<appid-friendly-name>'

AppId/Key(AIのみ)

LAで使えないので…

%kql appinsights://username='<username>';password='<password>';appid='<app-id>';alias='<appid-friendly-name>'

匿名(anonymous)

%kql loganalytics://anonymous;workspace='<workspace-id>';alias='<workspace-friendly-name>'
%kql appinsights://anonymous;appid='<app-id>';alias='<appid-friendly-name>'

ヘルプにはローカルクラスタとか書かれてるけど、使いどころが不明…

参考

GitHub jupyter-Kqlmagic
Docs Azure Notebooks を使用した Kusto のクエリ

AzureDiagnosticsテーブル

そういえば、
Azure Monitorリソースログ(診断ログ)にリソース ログ収集モードというのが増えてますね。

今まではAzureDiagnosticsだったのが、リソースタイプ固有のテーブルに格納されるようになるとか。
移行の一環として、一部のリソースでは診断設定でモードを選択できるらしいです。

再登場したAppServiceの診断ログは最初からリソース固有モードですね。
他にはBastionHostがMicrosoftAzureBastionAuditLogsテーブルに出てたり、
StorageBlobLogsテーブルが増えてるので、Blobの$logsにしか出せなかったログがLAに出せるように(アラートが使えるように)なりそう。

どのリソースが対応してるのか一覧がないので、使うリソースがどういう状態か 度々調べたほうがよさそうです。
既存のアラートルールの突然死が怖いので、アナウンスなしで固有モード固定に変更とかはしないでね。。

実は、テーブルあたり500 のプロパティ制限があるから、
複数のサービスからリソースログを収集している場合、AzureDiagnostics は、この制限を超えることがあり、データが失われる可能性が
あるそうで。DataFactoryを使ってると影響を受けやすい らしい。もうちょっと大きな声でアナウンスしてほしい。

おわりに

VSCodeでもJupyter Notebookが使えるらしいので、PCスペックが高い方は そちらも良いでしょう。
私の客先貸与のノートPCは、ストレージがHDDで、Electron系アプリが死ぬほど重いので無理ですが。
Azure Notebooksがあってよかった。

KQLマジックを使って、良いログ分析ライフをお過ごしください！！
