@Hiro_app_dev(HIRO)

自宅ネットワーク更新！Fortigate＆Zabbix導入！

Posted at

はじめに

この記事は、自宅ネットワークを見直してアップデートをした内容についてかんたんに説明する記事となります。
この記事を読んで、「Fortigate使ってみようかな」「Zabbixちょっとやってみよっかな」という方の後押しになれば幸いです。

ちなみに、私の初めての自宅ネットワーク構築については、次の記事を参照ください。

今回ネットワークの環境を更新しようと思った理由

自分のさらなるスキルアップを図るため、よりプロ？の業務のような環境を学びたいと思い挑戦しました。

また、環境更新にあたっては、次の新しい技術を導入しました。

⭐環境更新のポイント

  • 業務用？FirewallのFortigateの導入
  • ネットワーク＆サーバ監視のZabbixの導入

「ちゃんとFirewall触ってみたい！」って思ったのと
やはり実践的にするためにはログ監視を含めて、しっかり管理できる環境の経験は必要だろうと思いこの２つの新しい技術に挑戦しました。

今回構築したネットワーク環境

セキュリティの観点から、一部実際と違う部分がありますが、おおむねこんな感じになりました。

今回も、みんな大好き？ラズパイを調達しました。

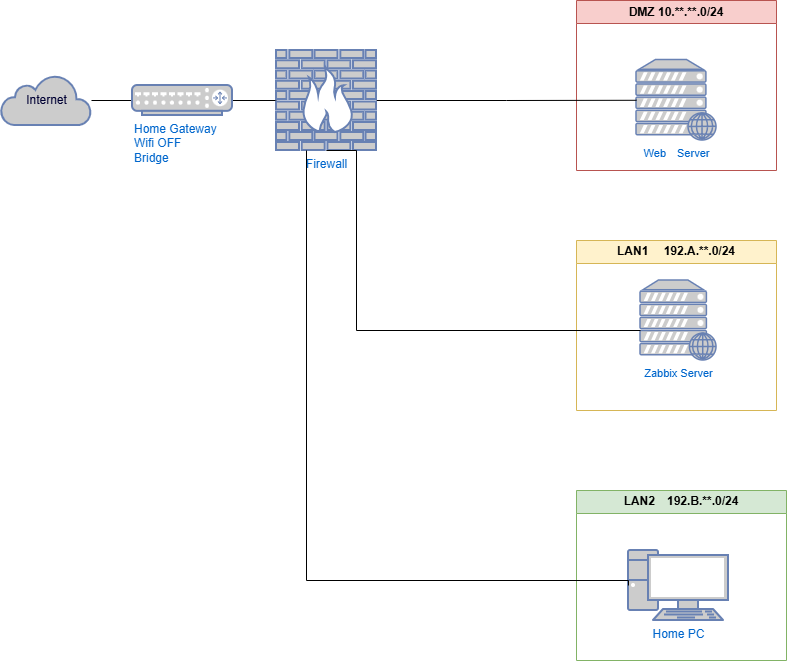

物理ネットワーク

物理ネットワークは、イメージですがこんな感じです。

論理ネットワーク

論理ネットワークは、イメージですがこんな感じです。
Zabbixエージェントは、見た目を簡素化するために、DMZ内については監視しているものを対象に、併記しています。
LAN２についても簡素化を図るために省略しました。

Fortigate導入

調達方法

Fortigate 60Fをヤフオクで約9,000円で調達しました。
本当は、２台ゲットしてHA構成もしてみたかったのですが、まだファイアウォール（以下「FW」）を触ったこともないひよっこなので、１台のみにしました。

Fortigateを触った感想

やはり実機を触ると学びが多いですね。
情報も充実していますし、生成AIもかなり高精度でサポートしてくれたのでほとんど躓かずに導入することができました。
ビギナーにはとても扱いやすいと思いました。

Fortigateおすすめポイント

  1. 比較的安価
  2. GUIはとても分かりやすいし、CLIでもFWの基本操作が学べる！
  3. インターフェースの設定やファイアウォールポリシーなどの（おそらく）一通りの設定を試すことができてGood
  4. Zabbix導入時に、SNMPによる監視も試せてよかった！

Zabbix導入

導入前の準備

Zabbixの本を図書館で借りてきて少し勉強しました。
が、結局ネットの情報の方がスムーズだったため、ネット情報で基本を学習しました。

環境構築は、Dockerに比較的慣れていたのと、今の公開サーバもDockerで環境構築をしていたので、ZabbixもDockerで環境構築しました。

Dockerのファイルたち

セキュリティに関する注意
これらの設定ファイルは学習・検証環境向けのサンプルです。実際に利用される場合は：

  • パスワードなどの機密情報は環境変数ファイル（.env）で管理し、Gitリポジトリにコミットしない
  • デフォルトポート番号の変更を検討
  • 適切なファイアウォールルールの設定
    などのセキュリティ対策を必ず実施してください。

ネット情報やらなんやら試行錯誤して、最終的に次のようなファイルを作成しました。

もしご利用される方は自己責任でよろしくお願いします。
なお、利用される際は、別途「.env」ファイルを作成し、ポート設定などを調整する必要があると思います。

Zabbix AgentのDockerのファイル（サンプル）

docker-compose.yml

services:
  zabbix-agent:
    build:
      context: .
      dockerfile: Dockerfile**
    container_name: ${CONTAINER_NAME}
    environment:
      - ZBX_HOSTNAME=${ZBX_HOSTNAME}
      - ZBX_SERVER_HOST=${ZBX_SERVER_HOST}
    init: true
    restart: unless-stopped
    cap_add:
      - NET_RAW  # Pingコマンド実行に必要
    group_add:
      - "991" # これでdockerグループにイン。これがないとPingがエラーになる。
    volumes:
      - /var/run/docker.sock:/var/run/docker.sock # Dockerソケットのマウント
    ports:
      - "10050:10050"  # ポートフォワーディング設定

Dockerfile

# 公式 Zabbix Agent2 Ubuntu イメージをベースにする
FROM zabbix/zabbix-agent2:trunk-alpine

# root 権限でパッケージをインストール
USER root

RUN apk update && apk add --no-cache netcat-openbsd iputils iproute2

# デフォルトのユーザーに戻す
USER zabbix

Zabbix ServerのDockerのファイル（サンプル）

Zabbix Server、Web UI、PostgreSQLの構成

docker-compose.yml

version: "3.9"

services:
  postgres:
    image: postgres:16
    container_name: zabbix-postgres
    restart: unless-stopped
    environment:
      POSTGRES_DB: ${POSTGRES_DB}
      POSTGRES_USER: ${POSTGRES_USER}
      POSTGRES_PASSWORD: ${POSTGRES_PASSWORD}
    volumes:
      - postgres_data:/var/lib/postgresql/data
    # network_mode: host は削除 → デフォルトは bridge

  zabbix-server:
    image: zabbix/zabbix-server-pgsql:alpine-7.0-latest
    container_name: zabbix-server
    restart: unless-stopped
    depends_on:
      - postgres
    environment:
      DB_SERVER_HOST: zabbix-postgres  # bridgeモードならサービス名でアクセス
      POSTGRES_DB: ${POSTGRES_DB}
      POSTGRES_USER: ${POSTGRES_USER}
      POSTGRES_PASSWORD: ${POSTGRES_PASSWORD}
    ports:
      - "10051:10051"  # ポートフォワーディング設定

  zabbix-web:
    image: zabbix/zabbix-web-nginx-pgsql:alpine-7.0-latest
    container_name: zabbix-web
    restart: unless-stopped
    depends_on:
      - zabbix-server
      - postgres
    environment:
      DB_SERVER_HOST: zabbix-postgres
      POSTGRES_DB: ${POSTGRES_DB}
      POSTGRES_USER: ${POSTGRES_USER}
      POSTGRES_PASSWORD: ${POSTGRES_PASSWORD}
      ZBX_SERVER_HOST: zabbix-server
      PHP_TZ: ${PHP_TZ}
    ports:
      - "8080:8080"  # ポートフォワーディング設定

  zabbix-agent:
    image: zabbix/zabbix-agent2:alpine-7.0-latest
    container_name: zabbix-agent
    hostname: zabbix-agent
    restart: unless-stopped
    group_add: # groupIDは適宜確認
      - "8"  # これでadmグループにイン。これがないとsyslogが読めない。
    environment:
      ZBX_SERVER_HOST: zabbix-server
    volumes:
      - /var/log/syslog:/var/log/syslog:ro # syslogのマウント


volumes:
  postgres_data:

Dockerfile

FROM zabbix/zabbix-server-pgsql:alpine-7.0-latest

USER root

RUN apk add --no-cache net-snmp-tools

USER zabbix

Zabbixで今できていること

Zabbixで実装できたこと

  • 各サーバの基本的な障害検知（CPU、メモリ、ディスク使用率など）
  • 不正ログインの疑いの検知
  • ネットワークインターフェースなどのステータスの監視

ハマったポイント

Zabbixを導入する際にハマったポイント

  • 別サーバ内のDockerコンテナのZabbix Agentとの通信
    • 実機のポートに対するコンテナのポートフォワードの設定や、実機のポート開放などしっかり通信の流れを意識しながら解決しました。一度FWを含め全開放しながら絞っていくなどの作業をコツコツしました。

Zabbixを導入しての感想

よかったポイント

  • おうちのネットワークやサーバの状況を一か所で監視できる
  • ちゃんと設定したらなんでも通知で検知できるようになる（きっと）
  • 実際の現場でも（おそらく）こんな感じなのかなーという疑似体験ができる

さいごに

Fortigateは本当に扱いやすい機器だと思います。
また、Zabbixも環境を作るだけなら、そこまで難しくないのでは？と感じています。
Zabbixについては、導入したあとに、どういったことにアラートを出して、どんな時に通知を出すかという設定をするのかがとても大事で、また難しい部分になると思います。

私自身、Zabbixの設定自体は、本当に表面的なことしかできていないので、今後は、合間を見てアップグレードしていきたいと思います。

最後まで読んでいただきありがとうございました。
