【FortiGate】＋【NetAttest EPS(RADIUS)】で PPPoE LAN接続型 unnumbered な接続基礎実験 (後編)

1
Posted at

●はじめに

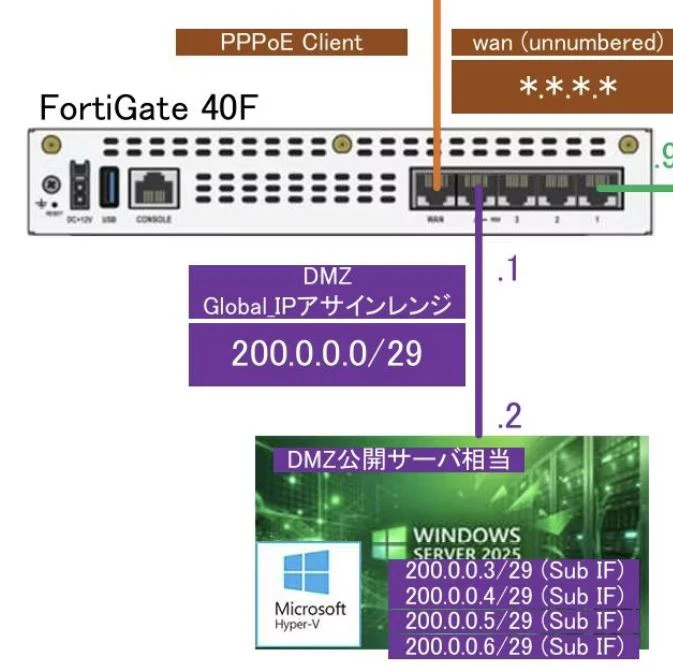

前回の基礎実験

　
では、下記のようにDMZ相当のインターフェース配下に直接サーバを置くような構成でした。

・・が、使い方によっては自由度が・・・という考えもありそうですね。

とある週末にFortiの大先生に色々とレクチャーをいただきまして(:bow:)、VDOMで分けるなんてお洒落をしてみようと思います。

(・・思うだけではダメ。やってみた！という事実が欲しい。:raised_hand_tone1:手を動かしましょう。:writing_hand_tone1:)

●VDOMとは

VDOM（ブイドム）とは、1台の物理FortiGate内に独立した複数の仮想ファイアウォールを構築する機能。

各VDOMは独自のルーティングやセキュリティポリシー、インターフェースを個別に保持するため、他のVDOMのトラブルや設定変更の影響を受けないとのこと。

物理機器を集約してコストを抑える・・なんてことが出来そうですね。
　
今回は、RTを司るブロックとFWを司るブロックの2つを作ってみたいと思います。

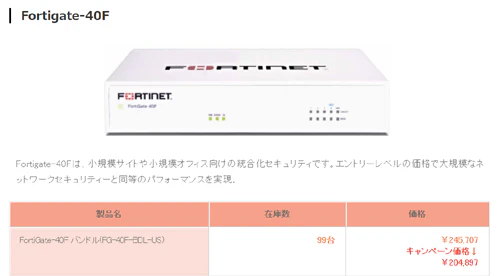

確かに2台買うより安い・・か。

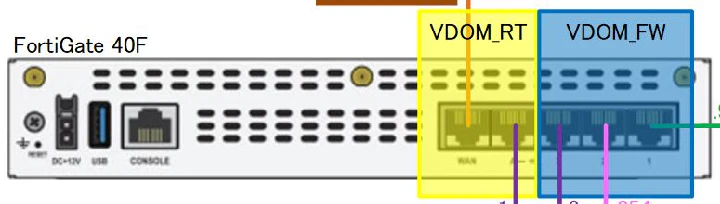

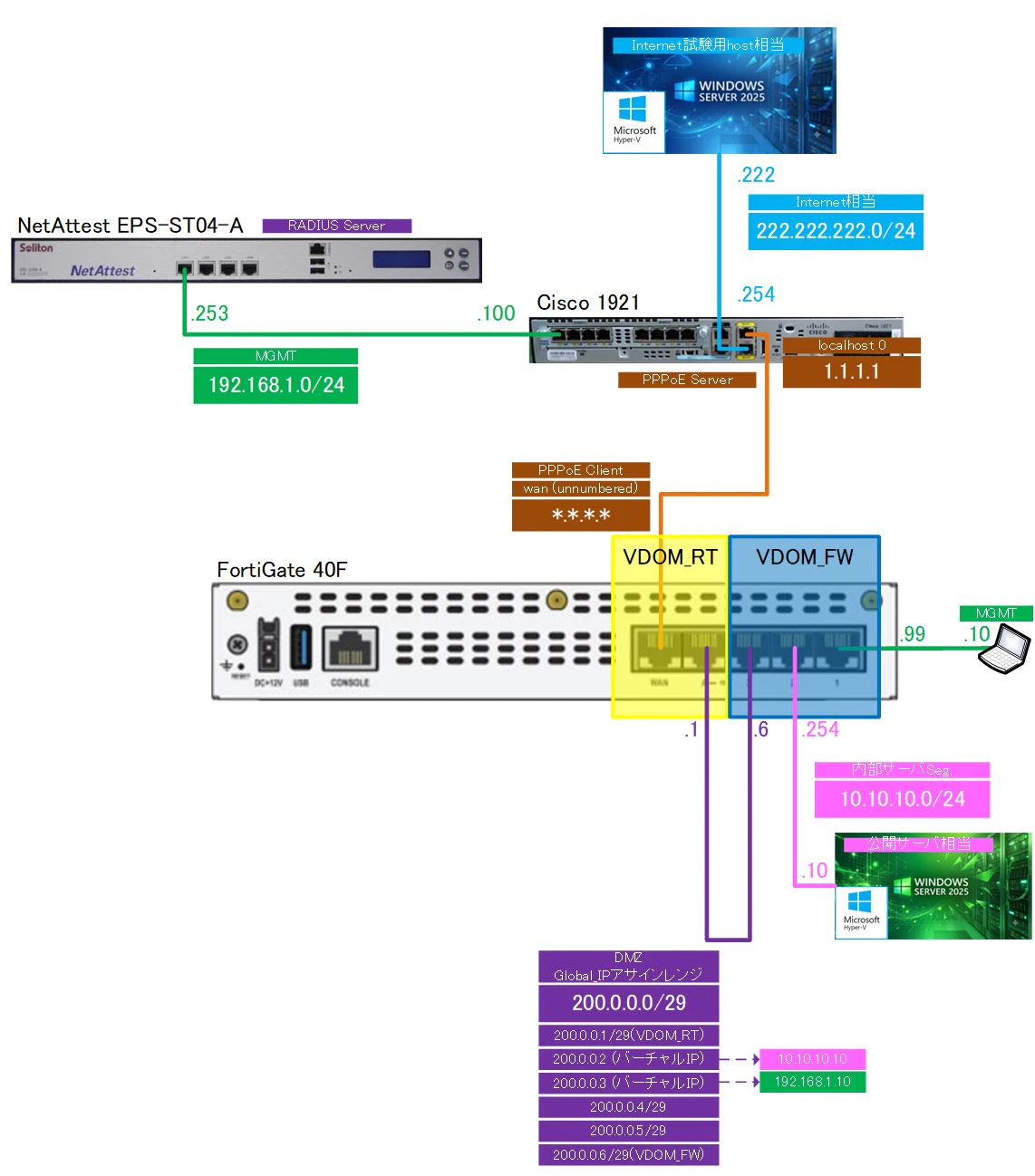

●トポロジ

FortiGate 40Fは物理ポート少なめです。(手元にあったものだからしょうがない。。)
ポートアサインを工夫してみましょう。
　
【Router相当(VDOM_RT)】
wan：Cisco1921とつなぐ上位接続相当
a(DMZ)：今回は後述のlan3と物理LANで結線してしまいます。(VDOM linkたるものはまたいずれ。シンプルな感でご容赦。)

【FireWall相当(VDOM_FW)】
lan3：前述のa(DMZ) と物理LANで結線してしまいます。(VDOM linkたるものはまたいずれ。シンプルな感でご容赦。)
lan2：内部サーバSeg.を模したVMをつなぐことにしましょう。
lan1：こちらはMGMTのPCでもつなぎましょう。

役割（機能） VDOM名 インターフェース名 接続先・用途 備考
ルーター相当 VDOM_RT wan Cisco 1921（上位ルーター接続） WAN側対外接続
a (DMZ) VDOM_FW の lan3 対物理LAN結線
ファイアウォール相当 VDOM_FW lan3 VDOM_RT の a (DMZ) 対物理LAN結線
lan2 内部サーバーセグメント（検証用VM） VIP（DNAT）の移行/公開対象
lan1 管理用PC（MGMT） 管理・操作用(一部試験利用)


●IPアサイン

前回のものを流用して・・こんな感じで。

IPアドレス 用途・対象機器 備考・補足
200.0.0.0 ネットワークアドレス network
200.0.0.1 ■(VDOM_RT) WAN/DMZ借用IP
200.0.0.2 ■内部サーバに転送を行うVIP その①
200.0.0.3 ■内部サーバに転送を行うVIP その②
200.0.0.4 （未使用 / 割り当て可能） Global IPレンジ (/29)
200.0.0.5 （未使用 / 割り当て可能） Global IPレンジ (/29)
200.0.0.6 ■(VDOM_FW) 渡りのために割り当て
200.0.0.7 ブロードキャストアドレス broadcast
1.1.1.1 Cisco 1921 (Loopback0) ISP & 上位Gateway相当
192.168.1.99 FortiGate MGMT
192.168.1.100 Cisco 1921 MGMT
192.168.1.10 操作用PC
192.168.1.253 RADIUSサーバ NetAttest EPS-ST04-A (LAN1)

●作業の始めに

前回からの続きで加工していくのもアリだったのですが、根が深いところからの加工は少し時間もかかりそうでしたので、
factory resetを行って、綺麗な状態から作業を始めることにしました。

execute factoryreset

●VDOMを作るおまじない

根が深いところなので、初めにやりましょう。
宣言をしたら、一度コンソールからは退場させられます。

FortiGate-40F # config system global

FortiGate-40F (global) #set vdom-mode multi-vdom

FortiGate-40F (global) # end
You will be logged out for the operation to take effect.
Do you want to continue? (y/n)y

exit

●VDOMを2つ作りましょう。

箱を2つ作りましてー(仮想化万歳:open_hands_tone1:)

FortiGate-40F # config vdom
FortiGate-40F (vdom) # edit VDOM_RT
current vf=VDOM_RT:3

FortiGate-40F (VDOM_RT) #next

FortiGate-40F (vdom) #edit VDOM_FW
current vf=VDOM_FW:4

FortiGate-40F (VDOM_FW) # next

FortiGate-40F (vdom) # end

●GUIで操作を行うまではCLIで・・

初めにモードを指定する所作は少々・・・ですが、きっと慣れでしょう。
きっと体で覚える系。

FortiGate-40F # config vdom

FortiGate-40F (vdom) # ?
edit      Add/edit a table value.
delete    Delete a table value.
end       End and save last config.

FortiGate-40F (vdom) # edit ?
<vdom>    Virtual Domain Name
VDOM_FW
VDOM_RT

FortiGate-40F (vdom) # edit VDOM_FW
current vf=VDOM_FW:4

FortiGate-40F (VDOM_FW) # config system interface
FortiGate-40F (interface) # edit lan1
FortiGate-40F (lan1) # set mode static
FortiGate-40F (lan1) # set ip 192.168.1.99 255.255.255.0
FortiGate-40F (lan1) # set allowaccess ping https ssh
FortiGate-40F (lan1) # next
FortiGate-40F (interface) # end
FortiGate-40F (VDOM_FW) # end

●設定項目

あとはポチポチGUIでできますね。
RADIUS連携等のWAN周りについては、前編と同一ですのでここでは割愛します。

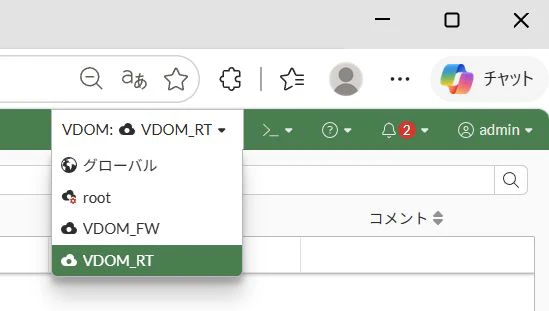

GUIでVDOMをVDOM_RT⇔VDOM_FW切り替えながら・・・

こんな感じで基本設定をやっつけていきましょう。

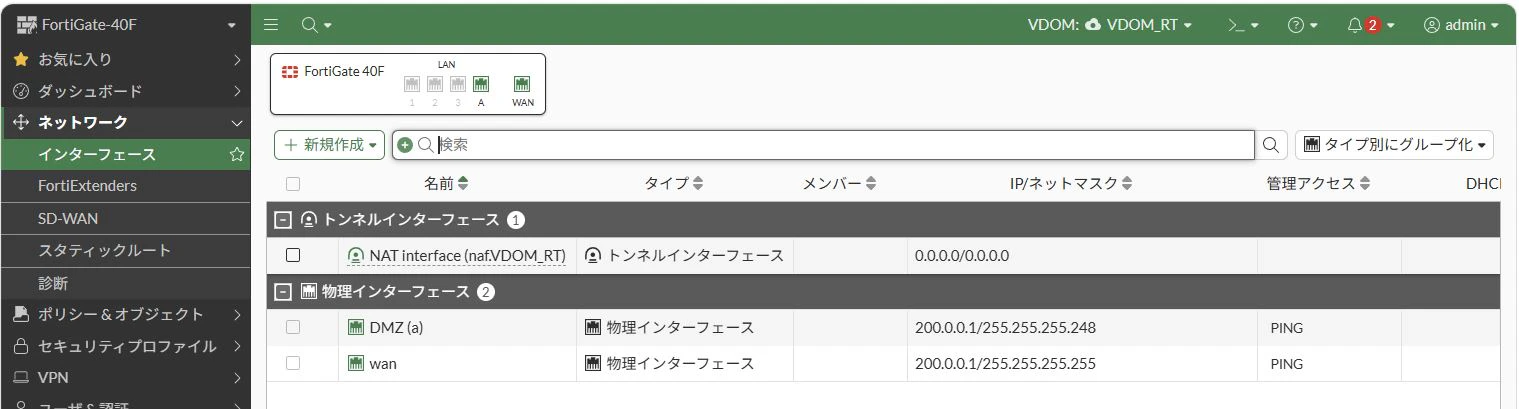

先ずは[VDOM_RT]で、IFまわり。
　
wanは前回同様にunnumberedなIPを後段から1つお借りします。

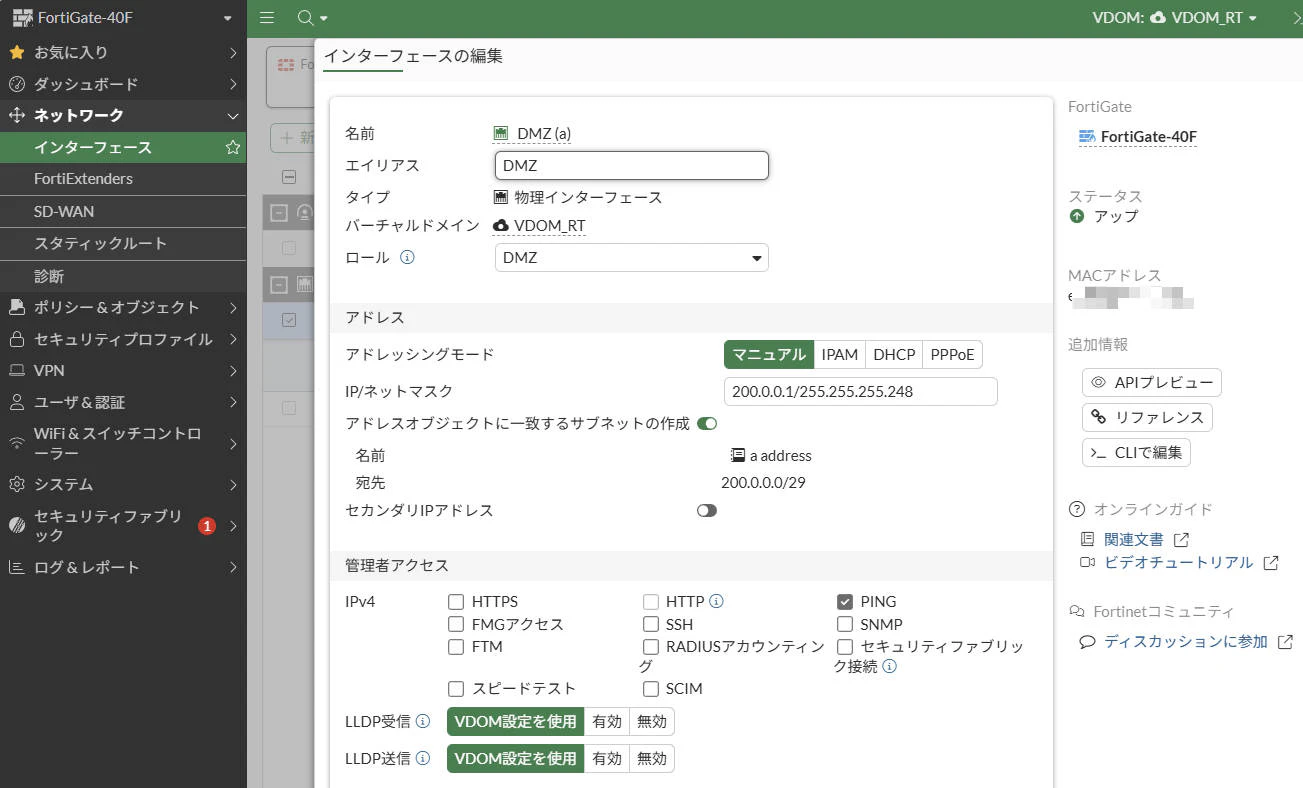

DMZ(aポートを転用)には、GlobalなIPレンジ/29のうち、頭の一つを割り当ててみます。
[200.0.0.1/255.255.255.248]ですね。

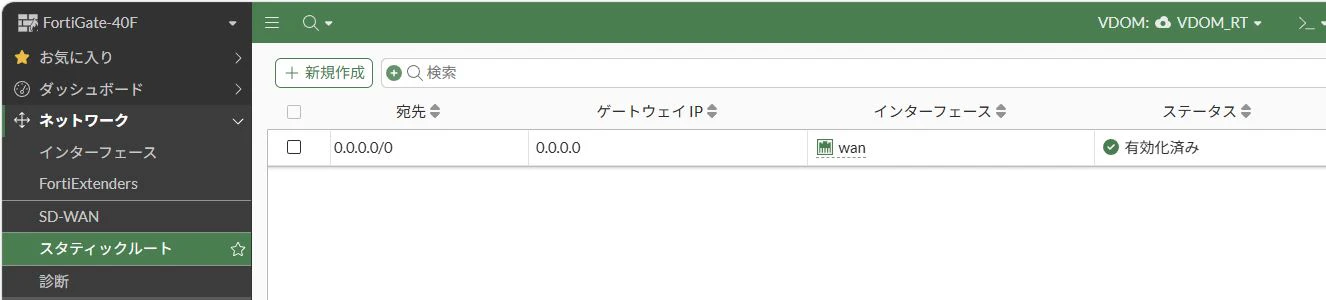

static routeはPPPoEのIFでもあるwanを指定します。これでホントの上位(Cisco 1921)へ抜けてくれるはず。
　
次にmodeをVDOM_FWへ切り替えます。

こちらは物理ポート3つです。
(今気づきましたが・・この画面上のport並びと、実物のport並びテレコですね・・。:japanese_ogre:
事故が怖い。指差呼称しながらやりましょう。)
　

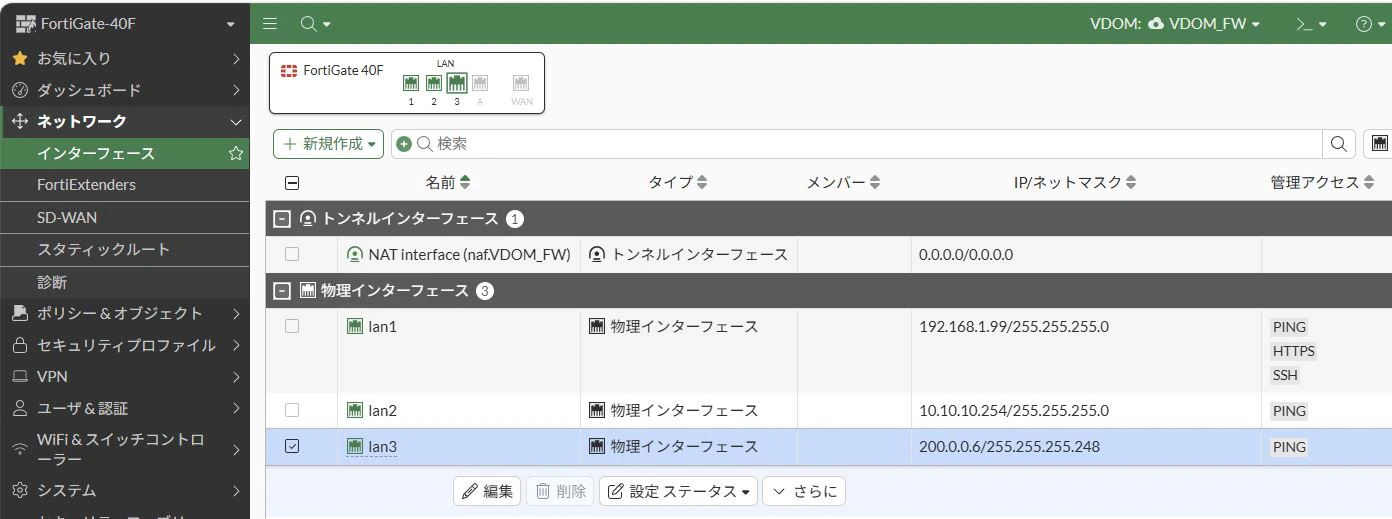

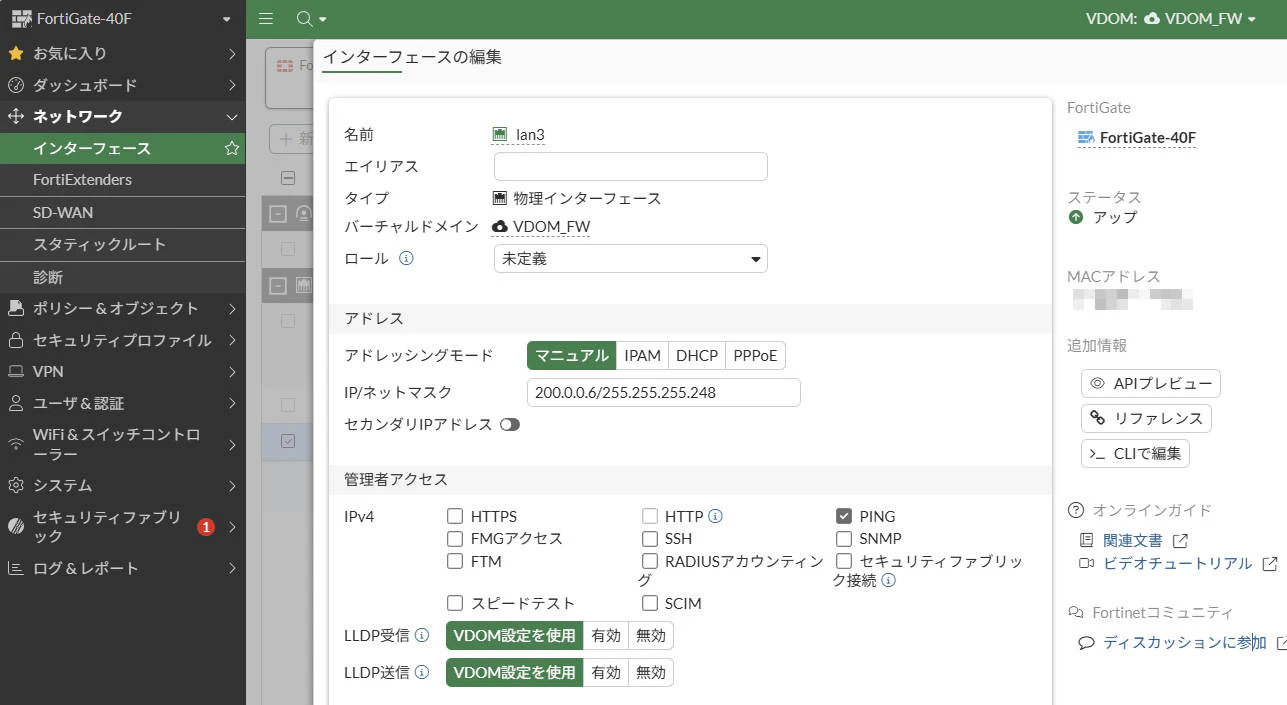

[VDOM_FW]のlan3にはGlobalなIP 200.0.0.6/255.255.255.248 を割り当ててみます。
これで上位[VDOM_RT]との渡りportができます。
　

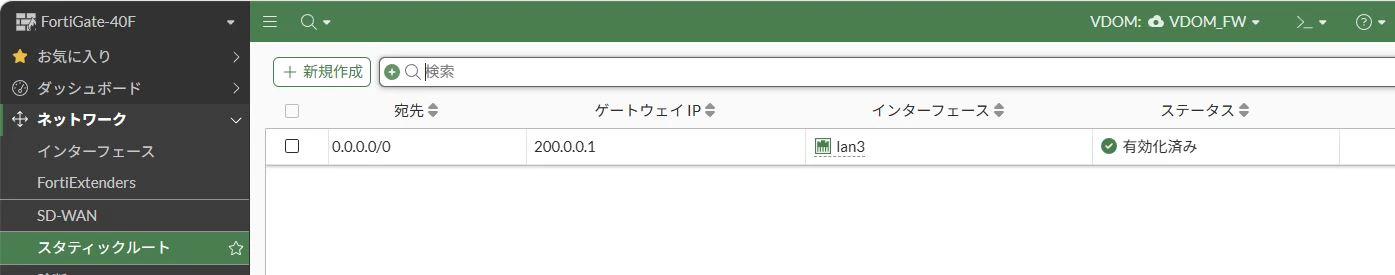

staticはこんな感じ。渡りがあるので、[VDOM_RT]の200.0.0.1を指定するという感じでいかがでしょうか。
後で試験をしてみましょう。

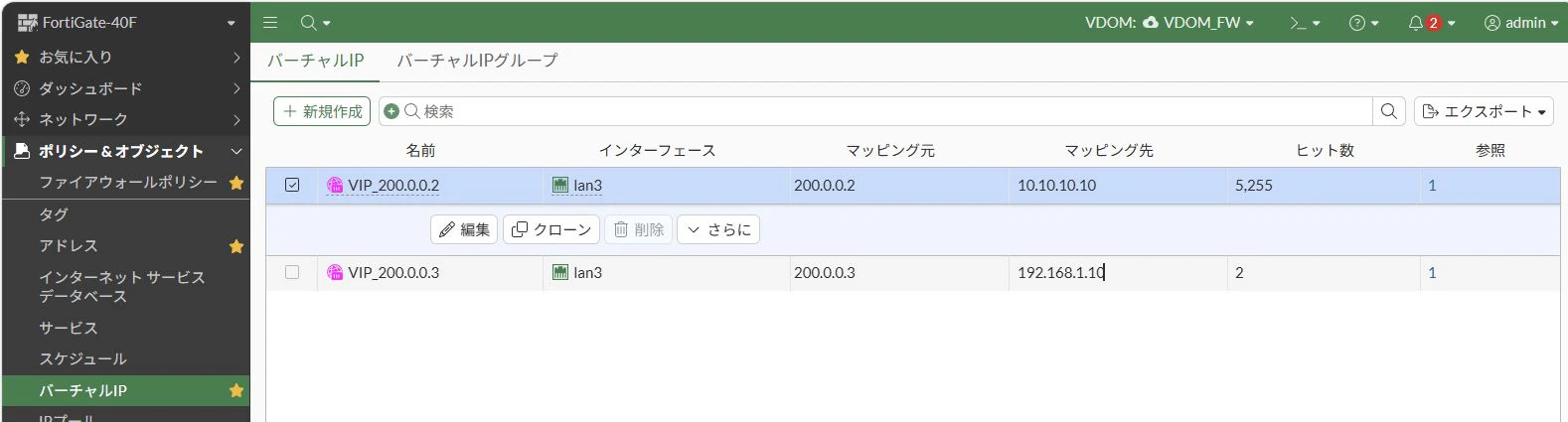

●少しハマったバーチャルIP

[VDOM_RT]⇔[VDOM_FW] どちら側で作成するのがセオリーなのか・・
結局200.0.0.0/29 はいずれのVDOMにも所属する、渡りでもあるGlobalなエリア。
今回は後段の[VDOM_FW] 側で持たせてみることにしました。(良し悪しありそうですが、同一VDOM内ならばstaticが一つ減るかなと。いかがでしょう？＞大先生)

　

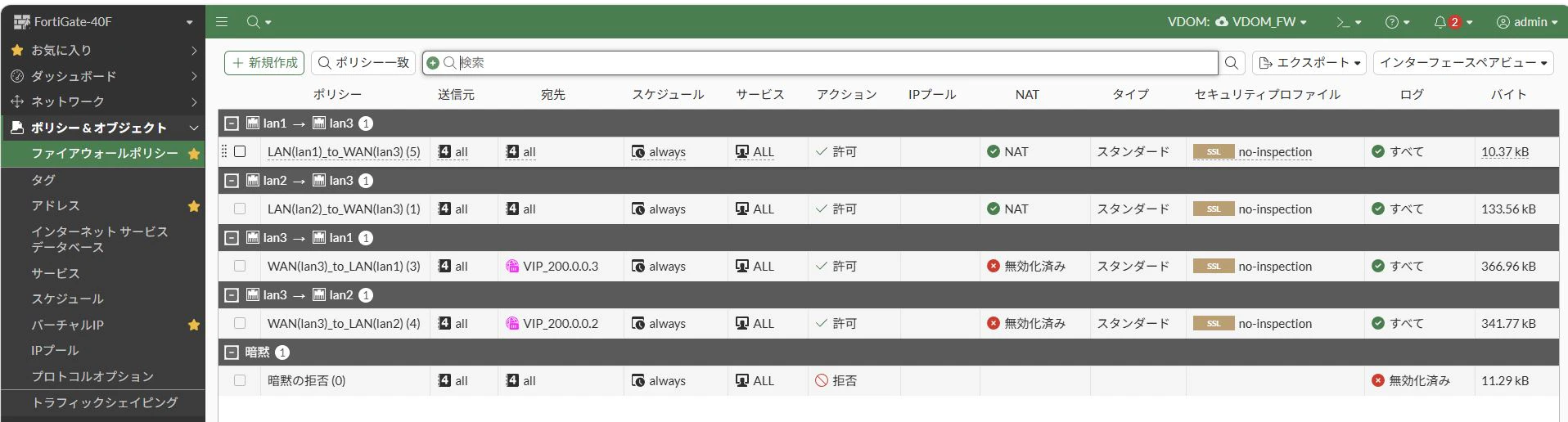

転送設定を行うだけでは未完。ファイアウォールポリシーも必要ですね、と。
中から外はNATをかけて・・(最終的にはVDOM_RT側のGlobal たる200.0.0.1 から出してあげるのが自然か)

●試験をしましょう。

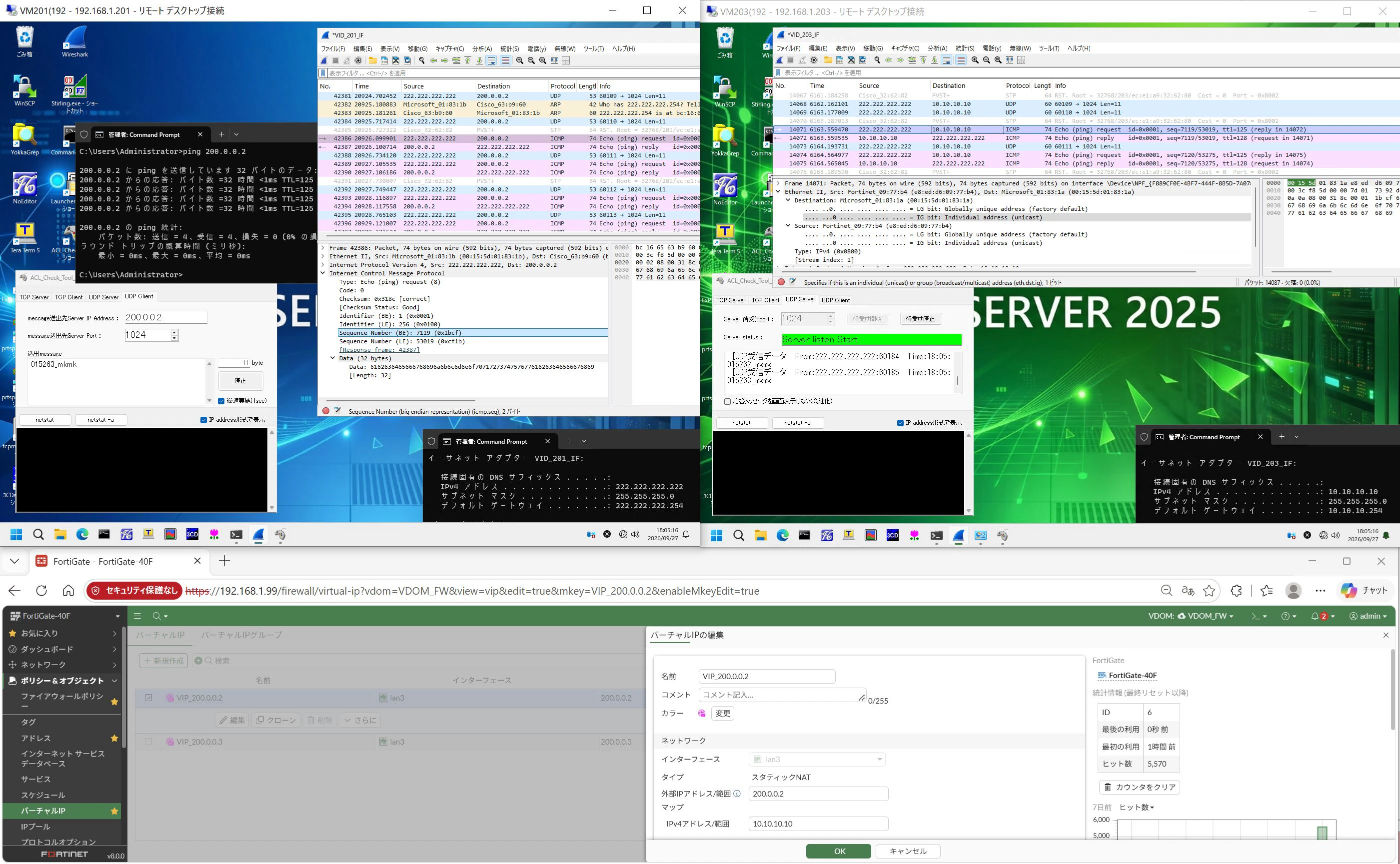

①試験用青VM：Internet上hostを模した(222.222.222.222)からVIP その① 200.0.0.2/29 への接続確認。
期待値は10.10.10.10 への転送・・UDPとicmpを送ってみましょう。どうでしょうか？

→無事通信ができました。sourceのIPはそのまま認識(非SNAT)も出来ていていい感じ。

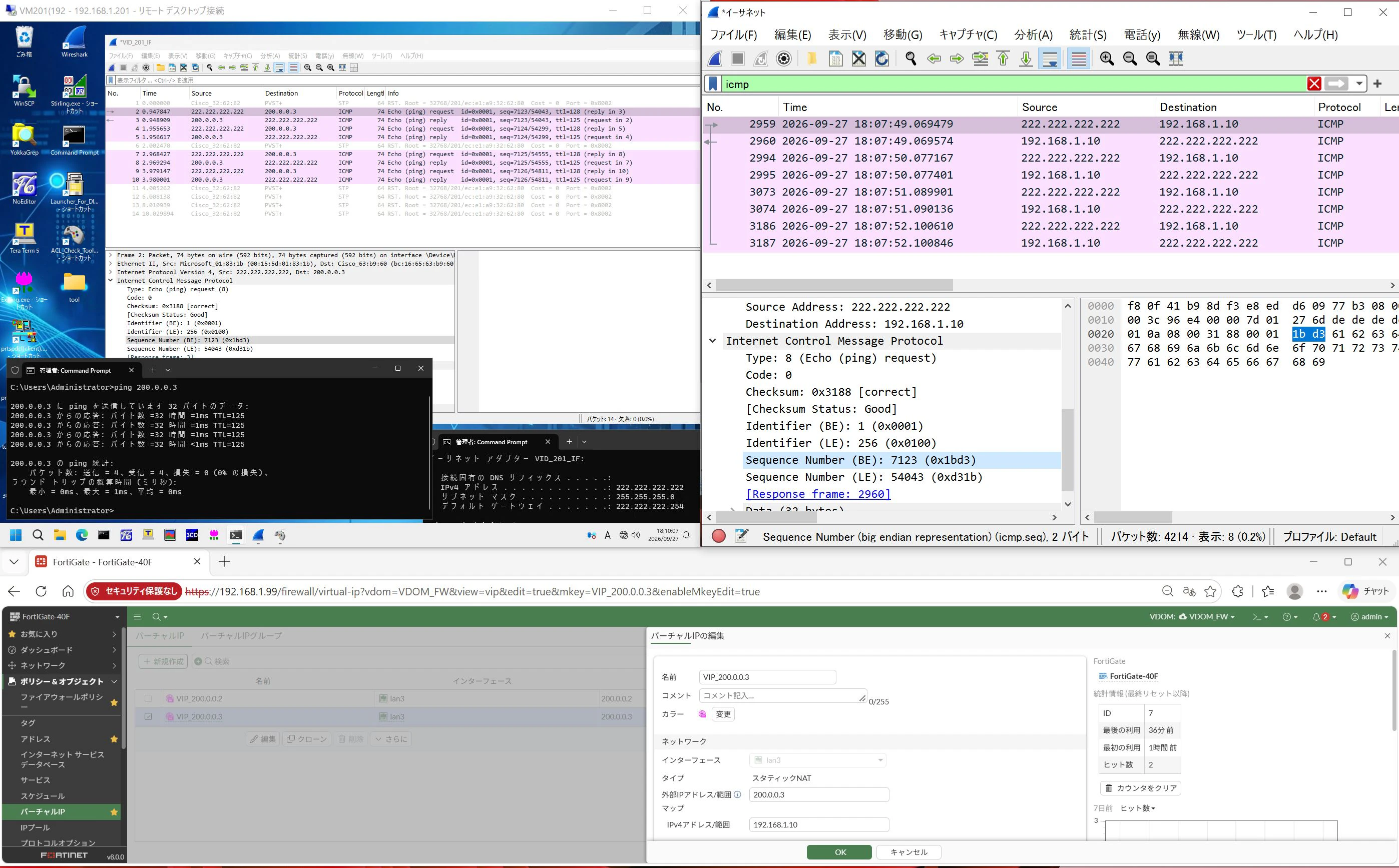

②試験用青VM：Internet上hostを模した(222.222.222.222)からVIP その② 200.0.0.3/29 への接続確認。
期待値は192.168.1.10 への転送・・結果はいかに？

→無事通信ができました。異なるSegmentにも投げ分けができましたということでマル。

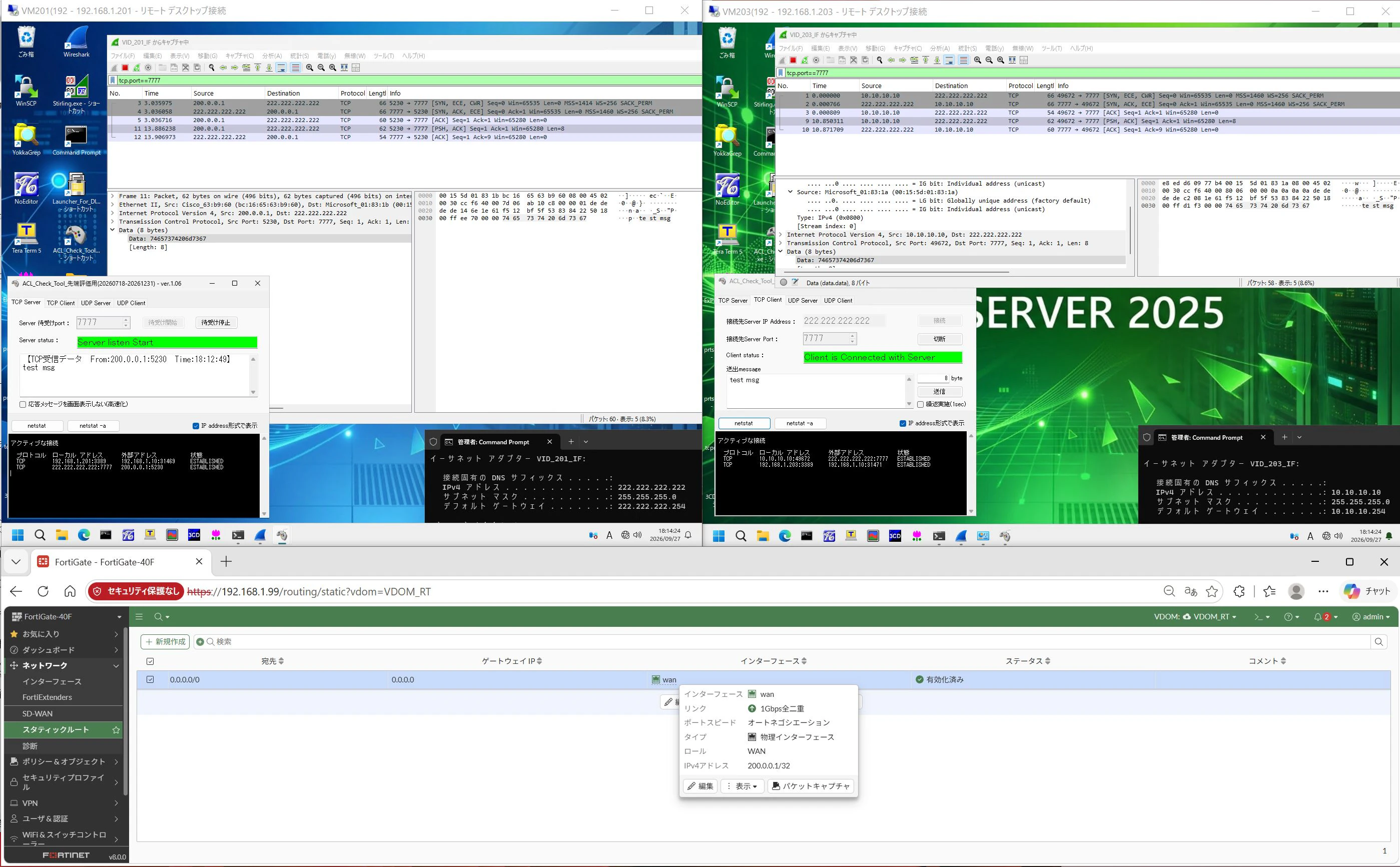

③中から外。VDOM_FW所属の緑VM(10.10.10.10)から試験用青VM：Internet上hostを模した(222.222.222.222)への疎通確認。
UDP、icmpも見たので、TCP:7777 。toolを使って文字列"test msg"も送ってみましょう。

→良さそうですね。
こちらは、VDOM_FW のスタティックルートを200.0.0.1(VDOM_RTの・・wanに紐づくIP)にしており、VDOM_RT のスタティックルート はwan インターフェース(PPPoEで接続するIF)にもしているので、試験用青VMに届くときのIPとしては200.0.0.1 となります。
何をsourceとして出したいか、というところに関しては、unnumberedの設定にも絡むところなのでしょう。


●終わりに

今回はFortiGateのVDOM機能を使い、1台の物理筐体の中にルーター（VDOM_RT）とファイアウォール（VDOM_FW）を分けた環境を構築。物理ポートによる直接結線やバーチャルIPの設定、複数セグメントへのポートフォワーディングまでの挙動は実機で確認できました。幾つかのGlobal IPを並列待ち受け(＆宛先分割)なんてところにも流用できるかもしれない基礎実験となりました。

レクチャーしていただいた大先生にも感謝です！
