Cat6aは最大100mで10Gbps伝送を実現する主流規格ですが、その性能発揮にはSTP/UTPの適切な選定と確実な接地が不可欠です。特にSTPを採用する場合、接地が不十分だとシールド層が逆に「アンテナ」としてノイズを拾うリスクがあるため、確実な施工が重要となります。本記事では、環境に合わせた選定基準と接地の重要ポイントを解説します。

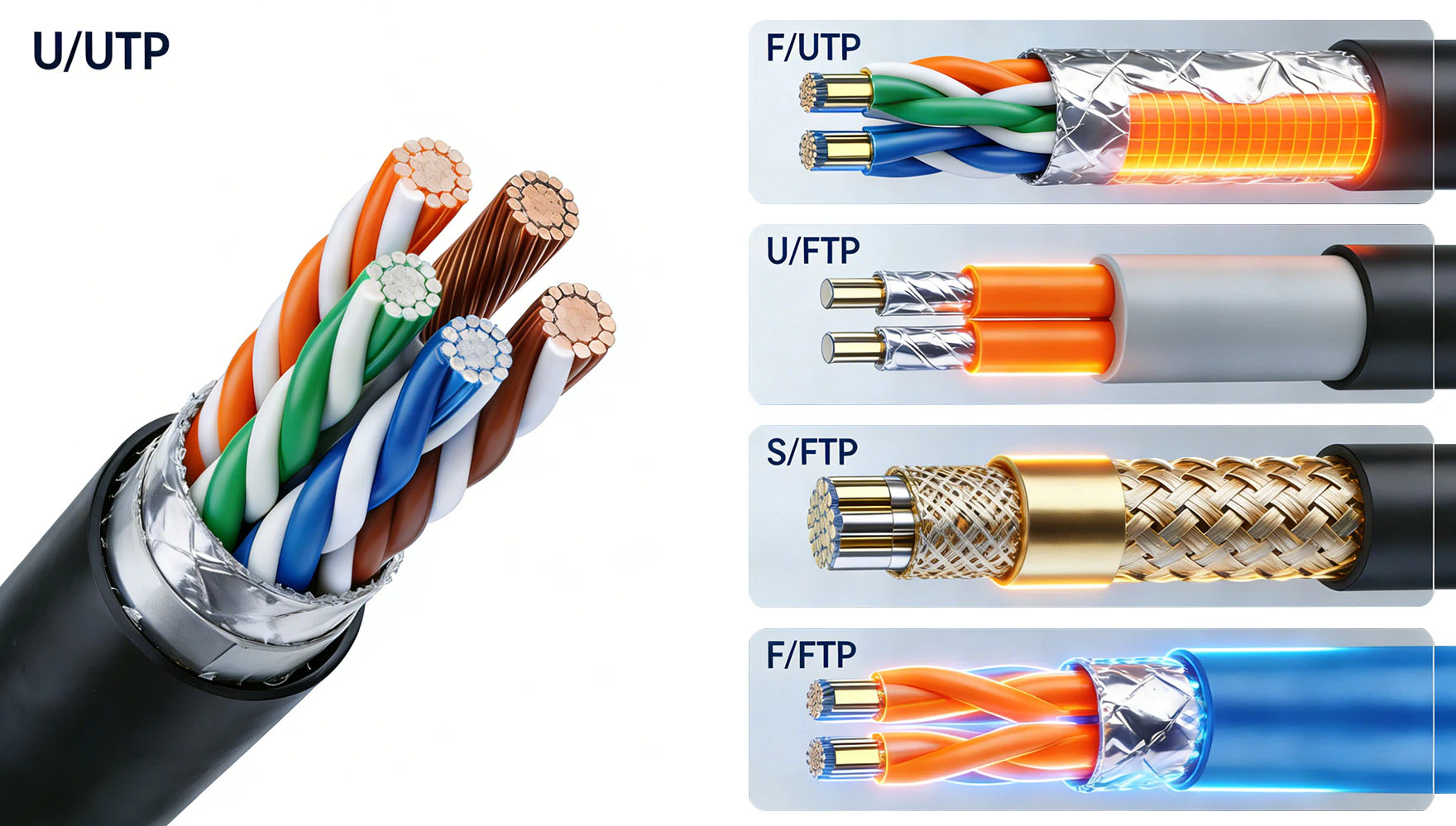

Cat6a LANケーブル：UTPとSTPの基本構造
Cat6a LANケーブルを選定する際のポイントは、単にシールド層の有無ではなく、ケーブルの構造が施工環境でどのように作用するかを理解することです。これにより配線コストや施工の難易度が左右されるだけでなく、10GbEネットワークの長期運用の安定性にも大きく影響します。
UTPの特徴と適用シーン
UTPの代表的な規格はU/UTPです。4対のツイストペアで構成され、金属シールド層は一切備えていません。
電磁環境が安定した場所であれば、U/UTPは100m区間で10Gbps伝送を安定的にサポートできる場合が多いです。ケーブル自体が柔らかく端末接続も比較的簡単で、接地工事も不要なため、オフィスや会議室、学校、家庭ネットワークなどでは、コスト面と施工効率の両方でメリットが見込めます。
ただし、配線密度が高まるか、周囲に強い電磁干渉（EMI）が発生する環境では、通信性能が低下するおそれがあります。
STPの種類と特徴
一方で、STPは金属製シールド層を搭載することで、外部からの電磁干渉を効果的に遮断し、高密度配線時に発生しやすい外部クロストーク（ANEXT）を大幅に低減することができます。
| 種類 | シールド構造 | 特徴 |
|---|---|---|
| F/FTP | 全体アルミ箔シールド | 基本的な電磁干渉（EMI）防止を提供し、コストパフォーマンスに優れる |
| U/FTP | 各ペア個別アルミ箔シールド | ケーブル間の外部クロストーク（ANEXT）抑制効果が極めて高い |
| S/FTP | 各ペア独立シールド + 全体ブレードシールド | 最高レベルのシールド効果と機械的保護を提供し、接地接続性が最良 |
| F/FTP | 各ペア独立シールド + 全体アルミ箔シールド | 高性能シールドと比較的柔軟な特性を両立し、包括的なバランスの取れた保護を提供 |
Cat6a LANケーブル：UTPとSTPの選定基準
シールドの等級が高いほど、伝送の安定性や耐干渉性は向上しますが、必ずしも常に高レベルのシールドが必要というわけではありません。実際の設置環境やビジネス要件、予算に応じて、最適なケーブルを選ぶことが大切です。
| UTPを優先する | STPの検討が必要 |
|---|---|
| 電磁環境が比較的クリーンで、大型モーターやインバーターなどの強い干渉源が近くにない | 顕著な電磁干渉（EMI）のリスクがあり、環境評価が難しい |
| 弱電用ケーブルラックトレイを使用し、電源ケーブルと十分な離隔が確保できる | 強電ケーブルと長距離で並走したり、エレベーターシャフト・配電室など高リスクエリアを横断する必要がある |
| 配線密度が極端に高くなく、ケーブル束も比較的ゆとりを持ってまとめられる | 高密度ラックやデータセンターで、外部クロストーク（ANEXT）が主な懸念事項となる |
| 予算が限られており、シンプルな施工と保守を優先したい | 金融取引、産業制御、コアデータセンターなど、ネットワーク停止が許されないミッションクリティカルな環境 |
ケーブルの選定だけでなく、キャンパスやデータセンター全体のネットワークを計画する場合は、専門の統合ソリューションを選ぶ方が効率的で、トップダウン設計から現場導入まで全プロセスをサポートします。
「こちらをチェック：FS キャンパスネットワーク向け統合型エンドツーエンド配線アーキテクチャ」
Cat6a LANケーブル：STP配線における接地のポイント
UTPかSTPかの選定が決まった後、特にSTPケーブルを採用する場合に重要となるのが、正しい接地施工です。STPシールド線は、適切に接地されて初めて本来の耐干渉性と伝送安定性を発揮します。信頼性の高い接地システムは、国際規格（ISO/IEC 11801、ANSI/TIA-568 など）に基づき構築されます。
- エンドツーエンドのシールド連続性
リンク内のすべての構成要素（ケーブル、コネクタ、配線架）はシールド製品でなければならず、各接続点で電気的な連続性を保つ必要があります。 - 単一点接地
高信頼性が求められる導入現場では、配線架側で統一的に接地することが推奨されます。この方法により、建物内の異なる接地点間に生じる電位差による「接地ループ」を回避できます。 - ワークエリア側の電位安定化
ワークエリア側のシールド層は端末機器（スイッチ、サーバーなど）を介して間接的に接地されます。これには機器自体が正しく接地されていることが前提です。
STPシールド線の性能を最大限に発揮するには、高品質なシールド線が基礎であり、万全な接地が鍵となります。規範的な単一点接地とエンドツーエンドの連続性を徹底することが、シールド線への投資を安定したネットワーク性能に変えるための基盤となります。
FSのCat6a配線ソリューション
FSでは、Cat6a規格に準拠した配線製品を揃え、オフィスからデータセンターまでカバーしています。高密度ラックやオフィス配線向けには、細径設計で配線スペースとエアフローの確保に優れたCat6a UTPケーブルを、ノイズマージンが求められるデータセンター向けには、S/FTP構造でEMI/RFIや外部クロストークに強いCat6aバルクケーブルとCat6a STPケーブルを用意しており、電磁環境が比較的クリーンなエリアではUTP中心、高密度かつノイズリスクの高いエリアではSTP配線と接地を組み合わせることで、環境に応じたCat6a配線ソリューションを構成できます。また、ケーブル長や色、シース材質などの要件に応じたCat6aケーブルのカスタム仕様にも柔軟に対応し、既存設備や特殊な用途に合わせた提案も可能です。
まとめ
Cat6aシールド配線の導入では、ケーブル仕様以上に、設置環境·配線密度·将来拡張を考慮した設計判断が重要です。電磁干渉の少ないオフィス環境ではUTPでも十分な性能が得られますが、データセンターや高密度配線、産業用途などノイズリスクのあるシーンでは、STPが提供する耐干渉性と安定性が長期運用で大きな意味を持ちます。STP配線の性能は、シールド連続性と接地がエンドツーエンドで確立され、かつ構成部材間の整合性や規格適合が検証された配線構成を採用することで初めて最大限に発揮されます。
Cat6aケーブルの選定やUTP/STPの使い分け、STP配線時の接地方針、あるいはカスタム仕様の検討などでお悩みの際は、FSのソリューション相談窓口までお気軽にご相談ください。お客様のネットワーク環境や将来計画に合わせて、製品の選定から、配線ルート設計や配線ソリューションまで一貫してサポートいたします。
