three.js マウスクリックで一部の面の色を変える

概要

three.jsでクリックした面の色が変わるような物を作ります。
バージョンはr93

デモ:https://arihide.github.io/demos/face_pick/

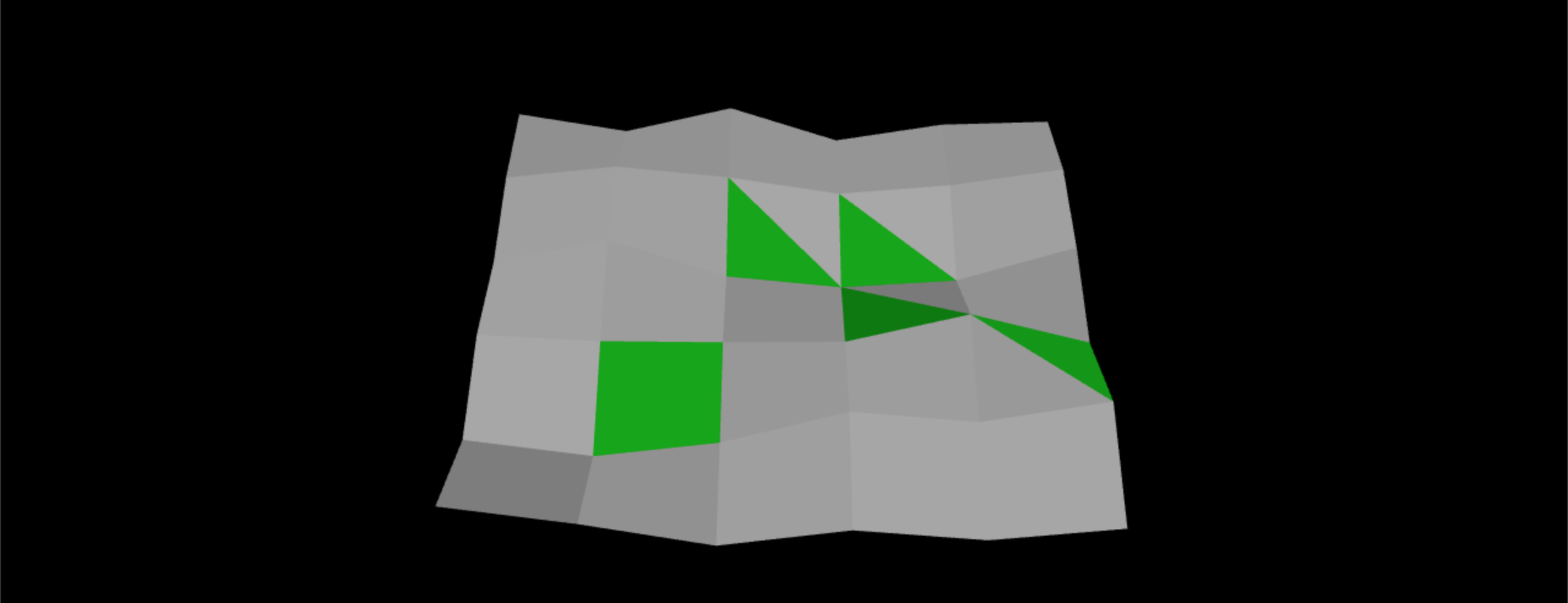

スクリーンショット 2020-06-28 14.42.12.png

ソースコードはこちら
https://github.com/Arihide/demos/tree/master/face_pick

解説

普通にオブジェクト追加するのと異なる部分に絞って説明します。

material作成時のvertexColorsの指定

以下のように、Materialを作成する際にvertexColorsを指定するようにします。
こうすることで、面ごとに色を指定できるようになります。

var loader = new THREE.JSONLoader();
var mesh;
loader.load('./rough_plane.json', function (geo) {
    var material = new THREE.MeshLambertMaterial({ color: 0xffffff, vertexColors: THREE.FaceColors });
    mesh = new THREE.Mesh(geo, material);
    scene.add(mesh);
    renderer.render(scene, camera);
});

クリック時の処理

次に、クリックされた面の取得および、色変更について説明します。
以下がその処理部分です。

window.addEventListener('click', function (e) {
    //クリックした面番号の取得
    var square = getIntersectedIndex(e);
    if (square !== undefined && mesh) {
        mesh.geometry.colorsNeedUpdate = true;
        mesh.geometry.faces[square].color.set(0x00ff00);
    }
    renderer.render(scene, camera);
}, false);

var raycaster = new THREE.Raycaster();
function getIntersectedIndex(e) {
    var raymouse = new THREE.Vector2();

    raymouse.x = (e.offsetX / width) * 2 - 1;
    raymouse.y = -(e.offsetY / height) * 2 + 1;
    raycaster.setFromCamera(raymouse, camera);
    var intersects = raycaster.intersectObjects(scene.children);

    if (intersects.length > 0) {
        var square = intersects[0].faceIndex;
    }

    return square;
}

ここでは大きく
1. getIntersectedIndexによる面番号の取得
2. 面番号から実際に色を変更
の二つで構成されています。

1. getIntersectedIndexによる面番号の取得

そもそも、three.jsのメッシュには、faceIndexと呼ばれる面一つ一つに割り振られている番号があります。
THREE.RayCasterは交差判定処理をまとめたオブジェクトですが、「どの面番号の面と交差したか?」を調べることもできます。
getIntersectedIndexでは、これらを利用して、「クリックした面の面番号を返却する」処理になっています。

2. 面番号から実際に色を変更

色を変更したい面番号がわかったら
mesh.geometry.faces[faceIndex].color.set(color);
で、色を変更することができます。ただし、rendererに色が変更されたことを知らせるために
mesh.geometry.colorsNeedUpdate = true;
も指定する必要があります。
