@AI-Japan-Index(大河 瑞岡)

D3.jsで投資額チャート＋地域カードUIを作ってみた—WordPressで動かすまでに詰まった話" tags

0
Posted at


日本のAIデータセンター建設18プロジェクトを可視化するツールを作った。

横棒グラフ4本（投資額推移・事業者別投資額・電力容量ランキング・稼働タイムライン）と、地域別に展開するカードUIを組み合わせた構成だ。

完成までに3回詰まった。どれも「先に知っていれば」で済む話なので、残しておく。

完成したもの: AIデータセンター建設トラッカー

この記事でできること

  • D3.jsでWordPressに動く横棒グラフを作れる
  • 日本語ラベルがスマホで切れない実装方法がわかる
  • WordPressで外部ライブラリを読み込む方法がわかる
  • 実際に動作するツールはAIデータセンター建設トラッカーで確認できる

環境・前提

  • ブラウザ: Chrome / Firefox（EdgeもSafariも同様）
  • D3.js: v7
  • WordPress: SWELLテーマ（他テーマでもほぼ同様）
  • HTMLファイルに直接JavaScriptを書く方法を使う（ビルドツール不要）
  • D3.jsはCDNから動的ロードで読み込む（後述）

完成形

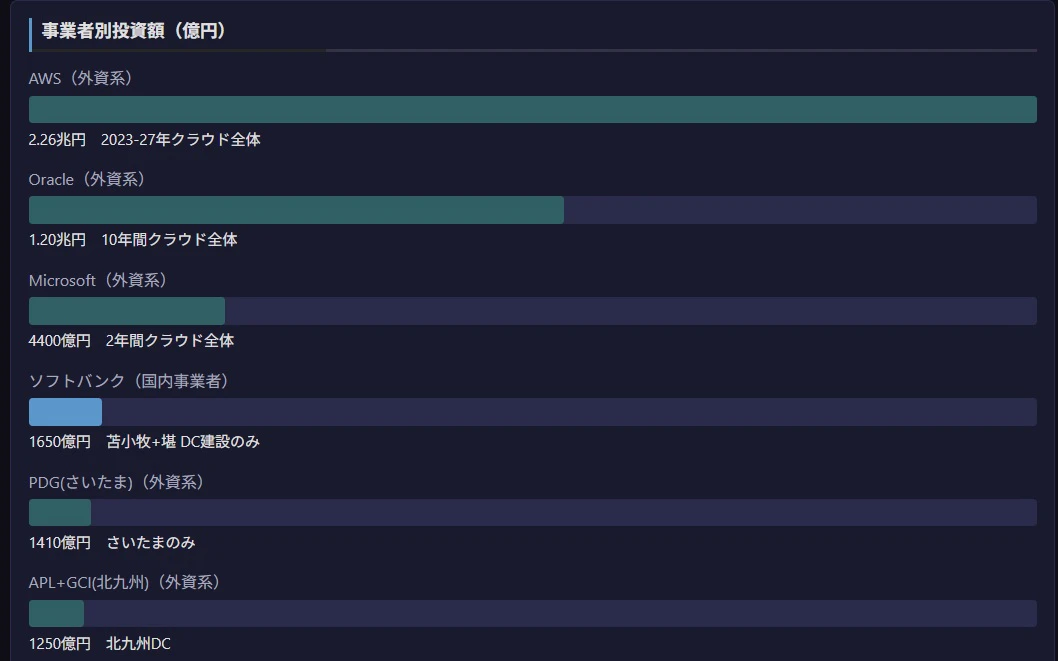

地域別カード（タップで展開するテーブル）と4本のD3.jsチャートを組み合わせた構成。

  • 地域カードをタップすると、その地域のプロジェクト一覧（事業者・電力容量・投資額・稼働時期）が表示される
  • 横棒グラフで投資額・電力容量・稼働タイムラインを表示
  • スマホでも動く（下部固定パネルで詳細表示）

完成品を見る

手順

Step 1: D3.jsをWordPressで読み込む

最初に詰まったのがここだ。

普通は <script src="https://cdn.jsdelivr.net/npm/d3@7"> と書けば読み込める。ローカルのHTMLファイルならこれで動く。

WordPressのカスタムHTMLブロックに貼ったら動かなかった。コンソールにエラーも出ない。D3.jsが読み込まれていない。

NG例（WordPressでは無視される）:

<script src="https://cdn.jsdelivr.net/npm/d3@7"></script>

SWELLはカスタムHTMLブロック内の外部scriptタグを黙って無視する。エラーも出ないから気づきにくい。

OK例（動的ロードで読み込む）:

function loadD3(callback) {
  if (typeof d3 !== 'undefined') {
    callback();
    return;
  }
  var s = document.createElement('script');
  s.src = 'https://cdn.jsdelivr.net/npm/d3@7';
  s.onload = callback;
  document.head.appendChild(s);
}

loadD3(function() {
  // D3.jsが使える
  initAllCharts();
});

typeof d3 !== 'undefined' のチェックで、同じページに複数チャートがあっても二重ロードを防げる。

つまずきポイント: d3 is not defined というエラーが出たら、まずD3.jsが読み込まれているか確認する。<script src> を書いていると確認してしまいがちだが、WordPressでは動的ロードが必要。

Step 2: 横棒グラフを描く

D3.jsの横棒グラフの基本はこれだけ。

var margin = { top: 20, right: 30, bottom: 40, left: 20 };
var innerW = width - margin.left - margin.right;
var innerH = height - margin.top - margin.bottom;

var xScale = d3.scaleLinear()
  .domain([0, d3.max(data, function(d) { return d.value; })])
  .range([0, innerW]);

var yScale = d3.scaleBand()
  .domain(data.map(function(d, i) { return i; }))
  .range([0, innerH])
  .padding(0.3);

var g = svg.append('g')
  .attr('transform', 'translate(' + margin.left + ',' + margin.top + ')');

g.selectAll('.bar')
  .data(data)
  .enter()
  .append('rect')
  .attr('y', function(d, i) { return yScale(i); })
  .attr('width', function(d) { return xScale(d.value); })
  .attr('height', yScale.bandwidth())
  .attr('fill', '#5C97CB');

ポイント: scaleBand の .domain() に渡す値と、バー描画で使う yScale(i) のインデックスを一致させる。ここがズレるとバーが正しい位置に描画されない。

Step 3: 日本語ラベルをHTMLで描く

「ソフトバンク / IDCフロンティア」のような長い日本語ラベルをSVGの <text> で描くと、スマホで必ず切れる。SVGのテキストはCSSの word-wrap が効かないから。

解決策はラベルだけHTMLのdivで描く方法だ。

// バーの描画はSVGのまま（上記のコード）

// ラベルはHTMLで描く
var container = document.getElementById('chart-container');
container.style.position = 'relative';

data.forEach(function(d, i) {
  var label = document.createElement('div');
  label.textContent = d.name;
  label.style.position = 'absolute';
  label.style.top = (margin.top + yScale(i) + yScale.bandwidth() / 2) + 'px';
  label.style.left = '0px';
  label.style.fontSize = '12px';
  label.style.color = '#a7a9be';
  label.style.wordBreak = 'keep-all';
  container.appendChild(label);
});

HTMLのdivなら word-break: keep-all でどんな画面幅でも文字が収まる。

ポイント: バーのY座標（SVGの translate 分も含む）とラベルのTOP値を揃えないとズレる。margin.top + yScale(i) の計算を確認する。

つまずきポイント: SVGで長い日本語ラベルを描こうとして「マージンを広げれば解決する」と思いがちだが、10文字超は無理。素直にHTMLに分離する方が早い。

Step 4: && を使わない条件分岐を書く

フィルター機能の実装で2回目の詰まりが発生した。

// NGパターン（WordPressがエラーになる）
if (selectedRegion !== 'all' && selectedStatus !== 'all') {
  showFiltered();
}

WordPressのフィルター（wpautop）が && を &#038;&#038; に変換する。JavaScriptの構文エラーになり、スクリプト全体が停止する。

コンソールには「SyntaxError: Unexpected token '&'」と出るが、ソースを見ると && に見える（ブラウザが表示を元に戻すから）。原因の特定に時間がかかった。

OK例（ネストifで代替）:

if (selectedRegion !== 'all') {
  if (selectedStatus !== 'all') {
    showFiltered();
  } else {
    showByRegion(selectedRegion);
  }
}

少し冗長になるが確実に動く。コードを書く段階から && を使わないと決めておくと後で困らない。

学び: WordPressはJavaScriptの中身まで書き換える。ローカルで動いたコードがWordPressで動かないときは && を疑う。

Step 5: スマホのタップイベントを設定する

PCのhoverで動くツールチップはスマホで動かない。タップしたときに詳細を出すには touchstart イベントを使う。

bar
  .on('mouseover', function(e, d) {
    // PC: ツールチップ
    showTooltip(e.pageX, e.pageY, d);
  })
  .on('touchstart', function(e, d) {
    e.preventDefault();
    e.stopPropagation();  // これを忘れると即閉じになる
    showMobilePanel(d);
  });

スマホの詳細パネルは画面下部に固定して表示する:

.mobile-panel {
  position: fixed;
  bottom: 0;
  left: 0;
  width: 100%;
  background: #1a1a2e;
  border-top: 2px solid #5C97CB;
  padding: 16px;
  z-index: 10000;
  max-height: 40vh;
  overflow-y: auto;
}

つまずきポイント: e.stopPropagation() を忘れると、タップイベントがdocumentまで伝わって「パネル外タップ」と判定される。パネルが開いた瞬間に閉じる現象が起きる。e.preventDefault() と e.stopPropagation() は必ずセットで書く。

Step 6: ガントチャートで稼働タイムラインを描く

「いつ頃どのDCが稼働するか」を横向きのバーで表現した。

// 年を横軸にしたscaleBand
var xTimeline = d3.scaleBand()
  .domain(['2024', '2025', '2026', '2027', '2028'])
  .range([0, innerW])
  .padding(0.05);

// ステータスで色分け
var statusColor = {
  '稼働済み': '#4ade80',
  '建設中': '#5C97CB',
  '計画中': '#a7a9be'
};

g.selectAll('.gantt-bar')
  .data(data)
  .enter()
  .append('rect')
  .attr('x', function(d) { return xTimeline(d.year); })
  .attr('width', xTimeline.bandwidth())
  .attr('fill', function(d) { return statusColor[d.status]; });

ポイント: xTimeline(d.year) の d.year は文字列でないとドメインに一致しない。'2026' と 2026 は別物として扱われる。ドメインの型とデータの型を統一する。

つまずきポイント: スマホではガントチャートが横スクロールになる。コンテナに overflow-x: auto を設定し、SVGには min-width: 480px を設定する。

つまずきポイントまとめ

  • <script src> がWordPressで無視される: document.createElement('script') で動的ロードする
  • 日本語ラベルがSVGでスマホに収まらない: ラベルだけHTMLのdivで描く。word-break: keep-all を使う
  • scaleBand のドメインとデータの型が合わない: 文字列と数値を混在させない。ドメインに合わせて統一する
  • && がWordPressで構文エラーになる: ネストifか三項演算子で代替する
  • stopPropagation() 忘れでパネルが即閉じになる: touchstart には必ずセットで書く
  • ガントチャートがスマホで見切れる: overflow-x: auto と min-width で横スクロール対応する

まとめ

  • WordPressで <script src> は動かない。動的ロードを前提にする
  • 日本語ラベルが10文字を超えたら、SVGではなくHTMLのdivで描く
  • scaleBand のドメインとデータの値・型を揃えないとバーが描画されない
  • && はWordPressが壊す。書く前から意識する
  • スマホのタッチイベントは touchstart + stopPropagation() のセット

どれも「ローカルで動いたのにWordPressで動かない」という現象で気づく。先に知っておけば2〜3時間は節約できると思う。

完成したツール: AIデータセンター建設トラッカー
関連ツール一覧: AI Japan Index

FAQ

Q. D3.js v6以前との違いはありますか？

イベントハンドラの書き方が変わった。v7では関数の第1引数にイベントオブジェクトが直接渡される（function(e, d) { e.preventDefault(); ... }）。v6以前は d3.event でアクセスしていたので、古いサンプルをそのまま使うと d3.event が undefined になる。

Q. SWELLテーマ以外でも <script src> の問題は起きますか？

&& の変換はWordPress本体のフィルター（wpautop）なので、テーマに関係なく起きる。<script src> の無視はSWELL固有だが、他テーマでも同様の報告がある。動的ロードにしておけばどのテーマでも安全。

Q. HTMLラベルとSVGバーの位置がズレる場合の対処法は？

チャートコンテナのパディングやボーダーが計算に含まれていない場合が多い。コンテナに box-sizing: border-box を設定し、getBoundingClientRect() でSVGの実際の位置を取得してオフセットを補正する。
