Mayaのカメラを何とかしたい6 ~大判解像度の算出~

前回に引き続きカメラネタをこすっていこうかと。

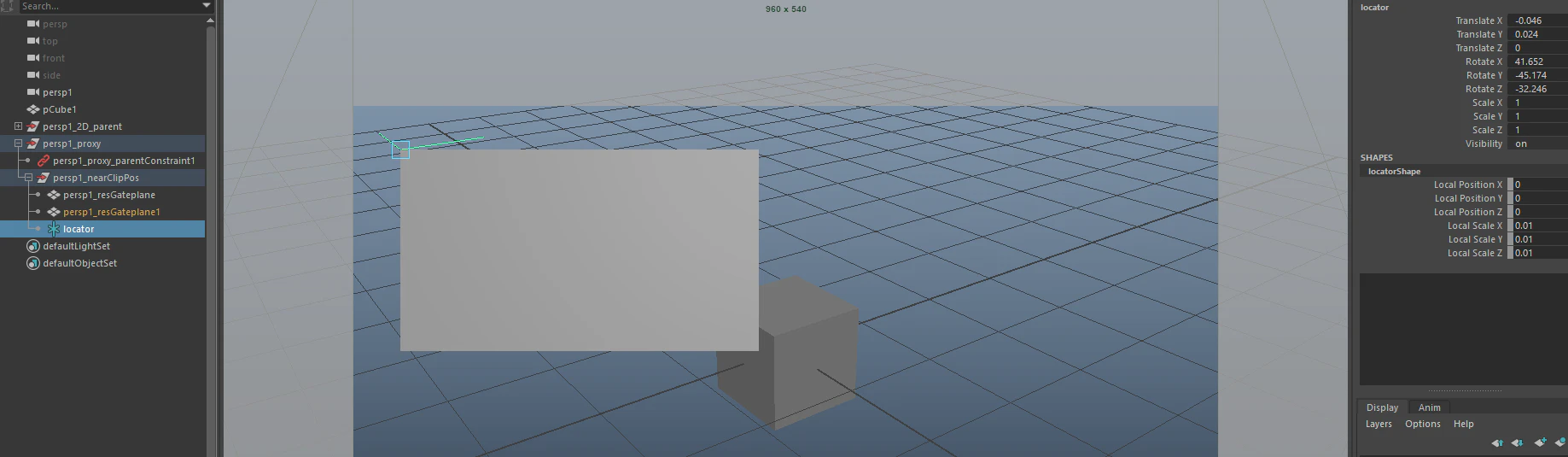

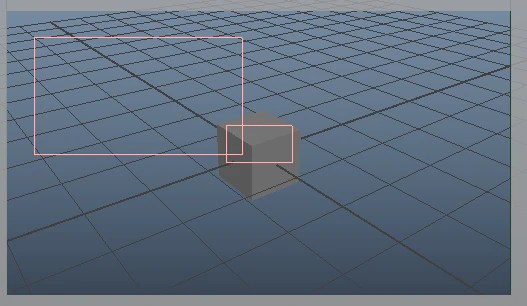

2Dカメラワークを確認しやすくなったんですが、例えばこんな風にカメラワークを決めた場合

最終的なレンダリング解像度はいくつになるでしょうか？

レギュラーサイズを 960x540 だとすると、

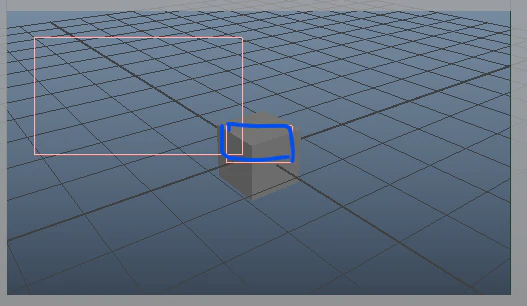

青線の一番小さい時が　960x540になる必要があります。

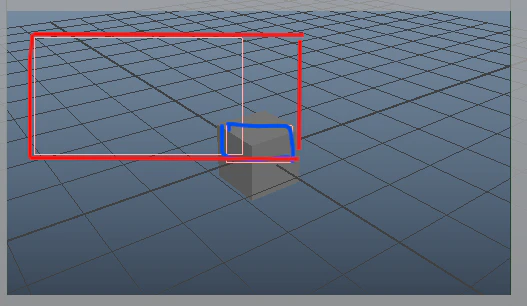

必要最低限のレンダリング範囲を求めるなら　赤線の解像度が欲しいですね

まー力技ではありますが、
フレーミング用の板の4点の　開始・終了時座標をとって、バウンディングボックスサイズを算出し
現在のresolutionGateサイズとの比をだします。
その比を基に解像度を求められないかなぁ～

nearClipPlane 上での座標を求める

matrixやらなんやらをコネコネして、nearClipPlane上での座標を求めてみます。
とりあえず左上のvtxの座標を・・・

import maya.cmds as cmds
import maya.api.OpenMaya as om2

parentSpace = "persp1_nearClipPos"
matrixP = om2.MMatrix(cmds.getAttr(parentSpace+".worldInverseMatrix[0]"))
pointA = cmds.xform("persp1_resGateplane.vtx[2]",ws =True,t=True,q=True)
vectorA = om2.MVector(pointA)
matrixA = om2.MTransformationMatrix(om2.MMatrix.kIdentity).setTranslation(vectorA,om2.MSpace.kWorld).asMatrix()
localPositionA = om2.MTransformationMatrix(matrixA*matrixP).translation(om2.MSpace.kWorld)
print(localPositionA)

# (-0.0458055, 0.0237331, -1.77636e-15)

locatorを実際に配置してみると、合ってそうですね。

まぁこれをやっていけば良いのですがー
1つ問題が。

この板はアニメーションをします。
アニメーションするので、各フレーム毎の座標を確認する必要があります。
cmds.getAttr() だとフレーム指定で値をとれますが、vtxの位置はcmds.getAttr()では取れません。
cmds.xform()でvtxの座標をとれますが、　cmds.xform()だとフレーム指定でき・・・なかったよなぁ

となると、プレイブラストの様に１ｆずつ送って確認するしかないかなぁ　と
ただ、重いシーンだとそれやりたくないんですよねぇ　重いから。

で、ボケーっと空を見上げてたら流れ星が見えまして、

あ。もーしょんとれいる

と。（嘘です）

なのでvtx毎にmotionTrailを設置して、そこから全フレーム分の位置情報を引っ張り出してやろうと思います。

import maya.cmds as cmds
import maya.api.OpenMaya as om2

def getPosition(target):
    nodeType = cmds.nodeType(target)
    if nodeType == "joint" or nodeType == "transform" or nodeType == "ikHandle" or nodeType == "place3dTexture":
        return cmds.xform(target , q =True , ws = True, rotatePivot =True)
    elif nodeType == "mesh" or nodeType == "nurbsCurve" or nodeType == "nurbsSurface" or nodeType == "lattice":
        return cmds.xform(target , q =True , ws = True, t =True)


def getTrailPoints(planeName,startFrame,endFrame,index):
    trailPointNodes = []
    trailNodes = []
    trailPoints = []

    for i in range(0,len(index)):
        position = getPosition(planeName +".vtx["+str(index[i])+"]")

        trailPointNode = cmds.createNode("transform",name = planeName + str(i))
        cmds.setAttr(trailPointNode + ".t",**position)
        cmds.parent(trailPointNode,planeName,a =True)
        cmds.setAttr(trailPointNode + ".r",0,0,0)

        trailPointNodes.append(trailPointNode)

        nodes = cmds.snapshot(trailPointNode, motionTrail =True ,increment = 1, startTime =startFrame ,endTime = endFrame)
        trailNodes.append(nodes[-1])
        points = cmds.getAttr(nodes[-1] + ".points")
        trailPoints.append(points)

    cmds.delete(trailNodes)
    cmds.delete(trailPointNodes)

    return trailPoints

一旦 deleteの部分をコメントアウトして実行してみます。

parentSpace = "persp1_nearClipPos"
matrixP = om2.MMatrix(cmds.getAttr(parentSpace+".worldInverseMatrix[0]"))
planeName = "persp1_resGateplane"
startFrame = 1
endFrame = 50
index = [2]
trailPoints = getTrailPoints(planeName,startFrame,endFrame,index)

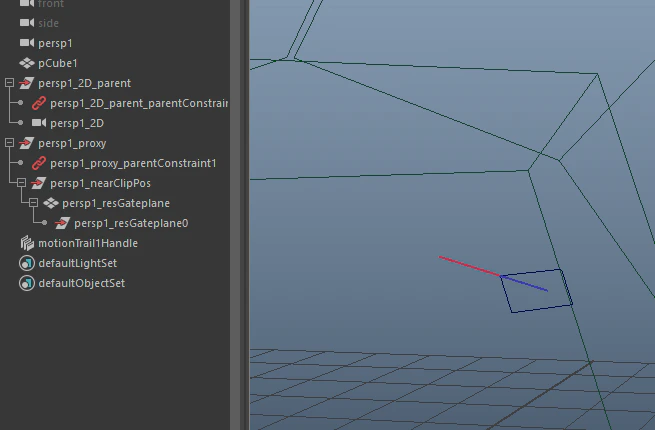

設置されて、数値も取れました。

この数値をもとにバウンディングボックスを定義して、そこから解像度を割り出します。
一番小さい板のサイズもついでに引っ張り出しておきます。

import maya.cmds as cmds
import maya.api.OpenMaya as om2
import math

def getPosition(target):
    nodeType = cmds.nodeType(target)

    if nodeType == "joint" or nodeType == "transform" or nodeType == "ikHandle" or nodeType == "place3dTexture":
        return cmds.xform(target , q =True , ws = True, rotatePivot =True)

    elif nodeType == "mesh" or nodeType == "nurbsCurve" or nodeType == "nurbsSurface" or nodeType == "lattice":
        return cmds.xform(target , q =True , ws = True, t =True)


def getTrailPoints(planeName,startFrame,endFrame,index):
    trailPointNodes = []
    trailNodes = []
    trailPoints = []
    index = [0,2,6,8]

    for i in range(0,len(index)):
        position = getPosition(planeName +".vtx["+str(index[i])+"]")

        trailPointNode = cmds.createNode("transform",name = planeName + str(i))
        cmds.setAttr(trailPointNode + ".t",*position)
        cmds.parent(trailPointNode,planeName,a =True)
        cmds.setAttr(trailPointNode + ".r",0,0,0)

        trailPointNodes.append(trailPointNode)

        nodes = cmds.snapshot(trailPointNode, motionTrail =True ,increment = 1, startTime =startFrame ,endTime = endFrame)
        trailNodes.append(nodes[-1])
        points = cmds.getAttr(nodes[-1] + ".points")
        trailPoints.append(points)

    cmds.delete(trailNodes)
    cmds.delete(trailPointNodes)

    return trailPoints

def getBBox(trailPoints,parentSpace):
    maxX = None
    minX = None
    maxY = None
    minY = None

    minWidth = None
    matrixP = om2.MMatrix(cmds.getAttr(parentSpace+".worldInverseMatrix[0]"))

    for i in range(0,len(trailPoints[0])):
        pointA = trailPoints[0][i][:3]#left-top
        pointB = trailPoints[1][i][:3]#right-top
        pointC = trailPoints[2][i][:3]#left-bot
        pointD = trailPoints[3][i][:3]#right-bot

        vectorA = om2.MVector(pointA)
        vectorB = om2.MVector(pointB)
        vectorC = om2.MVector(pointC)
        vectorD = om2.MVector(pointD)

        width = (vectorB - vectorA).length()

        if minWidth == None:
            minWidth = width

        elif minWidth > width:
            minWidth = width

        matrixA = om2.MTransformationMatrix(om2.MMatrix.kIdentity).setTranslation(vectorA,om2.MSpace.kWorld).asMatrix()
        matrixB = om2.MTransformationMatrix(om2.MMatrix.kIdentity).setTranslation(vectorB,om2.MSpace.kWorld).asMatrix()
        matrixC = om2.MTransformationMatrix(om2.MMatrix.kIdentity).setTranslation(vectorC,om2.MSpace.kWorld).asMatrix()
        matrixD = om2.MTransformationMatrix(om2.MMatrix.kIdentity).setTranslation(vectorD,om2.MSpace.kWorld).asMatrix()

        localPositionA = om2.MTransformationMatrix(matrixA*matrixP).translation(om2.MSpace.kWorld)
        localPositionB = om2.MTransformationMatrix(matrixB*matrixP).translation(om2.MSpace.kWorld)
        localPositionC = om2.MTransformationMatrix(matrixC*matrixP).translation(om2.MSpace.kWorld)
        localPositionD = om2.MTransformationMatrix(matrixD*matrixP).translation(om2.MSpace.kWorld)

        for position in [localPositionA,localPositionB,localPositionC,localPositionD]:
            if maxX == None:
                maxX = position[0]

            elif maxX < position[0]:
                maxX = position[0]

            if minX == None:
                minX = position[0]

            elif minX > position[0]:
                minX = position[0]

            if maxY == None:
                maxY = position[1]

            elif maxY < position[1]:
                maxY = position[1]

            if minY == None:
                minY = position[1]

            elif minY > position[1]:
                minY = position[1]

    return maxX,minX,maxY,minY,minWidth
##-----------------------------------------------------------------------------------------------------------

def getRasolution(parentSpace,defaultResolution,frameRange,planeIndex=[2,3,0,1]):
    trailPoints = getTrailPoints(planeName,frameRange[0],frameRange[1],planeIndex)

    maxX,minX,maxY,minY,minWidth = getBBox(trailPoints,parentSpace)

    bboxW = maxX - minX
    bboxH = maxY - minY

    ratio = float(defaultResolution[0]) / minWidth
    wholeResolution = [math.ceil(bboxW * ratio), math.ceil(bboxH * ratio)]

    if wholeResolution[0] % 8 != 0:
        wholeResolution[0] = wholeResolution[0] + (8 - wholeResolution[0] % 8)

    if wholeResolution[1] % 8 != 0:
        wholeResolution[1] = wholeResolution[1] + (8 - wholeResolution[1] % 8)

    return wholeResolution

parentSpace = "persp1_nearClipPos"
planeName = "persp1_resGateplane"
planeIndex = [2,3,0,1] ##left-top/right-top/left-bot/right-bot
defaultResolution = [960,540]
frameRange = [
                cmds.playbackOptions(q =True, animationStartTime=True),
                cmds.playbackOptions(q =True, animationEndTime=True)
            ]

wholeResolution = getRasolution(parentSpace,defaultResolution,frameRange,planeIndex=[2,3,0,1])

print(wholeResolution)

# Result: [6656, 3232]

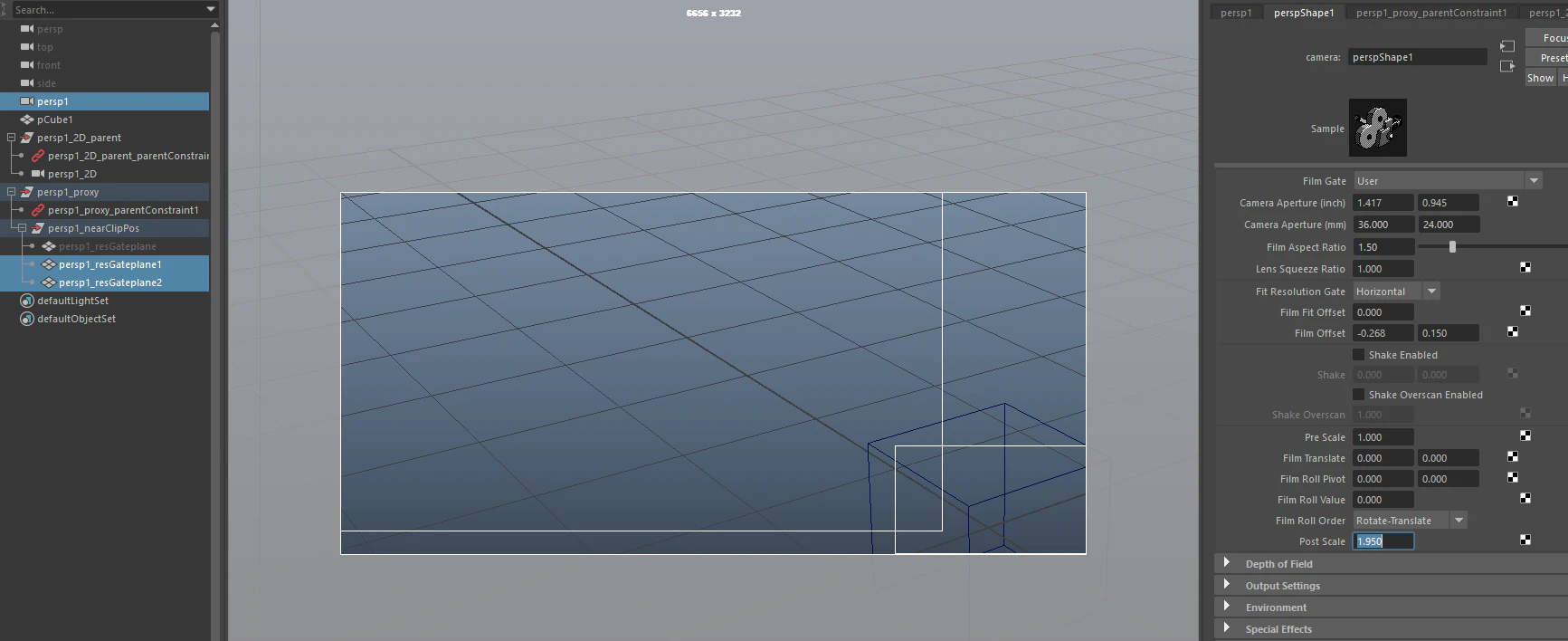

さて、合ってるかどうか・・・・

お、合ってそうですね。

地味にこの確認のための調整が面倒なので、ここもパシッと一発でできたら楽になりそうですね
