I2C > 異なるプルアップ抵抗で動作するICデバイスの同居 > I2C Repeater Hubで回路を分離する

動作環境

Ubuntu 18.04 LTS
ボード: STM32L476 Nucleo_64 (以下、STM32L476)
Zephyr 2.1.0-rc1
キャラクタLCD: AQM0802
放射温度計センサー: MLX90632 (CLICK-IRThermo)
ロジック確認: Analog Discovery 2 (AD2)

第一回

• borgThermo > 放射温度計 > 第一回: STM32L476とMLX96032の通信(I2C)

概要

• I2Cデバイスを複数接続しようとしていた
• MLX90632には基板上に1kΩのプルアップ抵抗が実装済
• AQM0802は1kΩのプルアップ抵抗では動作しない
• I2C Repeater Hubで回路を分離して、それぞれプルアップ抵抗を実装している回路を見つけた
• その回路を実際に作って動作を確認した

デバイス

• MLX90632　放射温度計センサークリックボード [CLICK-IRThermo]
• AQM0802 Ｉ２Ｃ接続小型キャラクタＬＣＤモジュール　８×２行
  • 加工: 電子工作 > AQM0802 > ユニバーサル基板実装
• STM32L476
• Ｉ２Ｃバスリピーター　ＰＣＡ９５１５ＡＤ
  • ＳＯＰ８（１．２７ｍｍ）ＤＩＰ変換基板　金フラッシュ　（９枚入）に実装

参考

• http://www.ti.com/lit/an/slva689/slva689.pdf
  • Figure 1にI2C Repeater Hubにて回路を左と右に分離して、プルアップ抵抗をそれぞれ実装している例がある
  • これらのプルアップ抵抗の値は指定なし

上記の基づいて、以下の質問をした。

• Different pullup resistors on the same I2C SCL and SDA before and after a I2C repeator hub

回答の概要としては「それは動くかもしれないけど、XXXの方がよいと」というものだった。
動作確認のために実装してみた。

回路

以下は、draw.ioにて作成した回路図。

プログラム

MLX90632およびAQM0802を動作するソフトをZephyr(RTOS)用に自作した。
整理できていないため、詳細は未公開。

• MLX90632ソフト
  • ambient temperatureとobject temepratureを取得する
  • 結果はシリアル出力する (screenで動作確認)
• AQM0802ソフト
  • Helloという表示
  • 7of9という表示
  • 上記を1秒ごとに切り替える

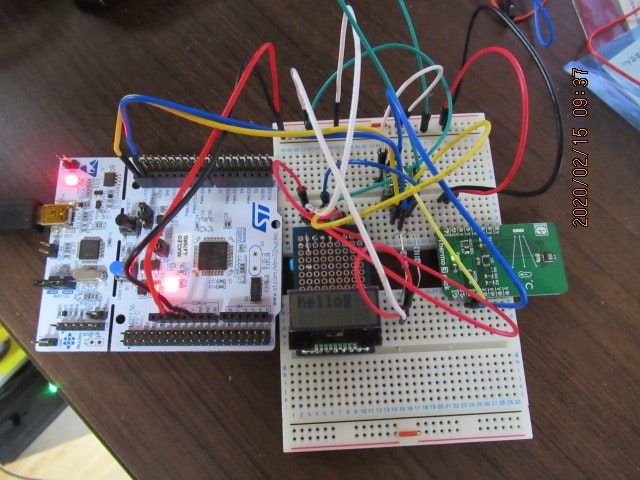

ブレッドボード実装

ブレッドボードで実装した。

• 黄ケーブル: SCK
• 青ケーブル: SDA
• 赤ケーブル: VCC
• 白ケーブル: VCCまたはプルアップ用
• 緑ケーブル、黒ケーブル: GND
• 緑の基板: MLX90632
• 青の基板: AQM0802

結果

それぞれのソフトが正常動作した。
まだ数時間程度の運用のため、長期動作時の問題については未確認。

関連

• STM32L476 > I2C > AQM0802 > 1kΩのプルアップで動作しない (MLX90632のプルアップと同居できない)
