SketchUp Make v17 / Ruby > 直方体の大きさを指定のサイズ(mm)小さくする > v0.1-v0.2

動作環境

SketchUp Make v17.1.173
MacOS X El Capitan

直方体を小さくしたい。

「尺度ツール」では相対的な値で拡大縮小できるが、具体的なサイズ(mm)で拡大縮小したかった。
(ついでにRubyの勉強も)

v0.1

faceAnalysis161229.rb

require 'sketchup.rb'

def face_analyze()
	model = Sketchup.active_model
	my_selection = model.selection

	my_selection.each do |ent|
		if ent.is_a? Sketchup::Face
			print("face:",ent.normal,"\n")
		end
	end
end

def face_shrink(distance_mm)
	model = Sketchup.active_model
	my_selection = model.selection

	my_selection.each do |ent|
		if ent.is_a? Sketchup::Face
			xvec = ent.normal()[0]
			yvec = ent.normal()[1]
			zvec = ent.normal()[2]
			# 0.1: arbitrary (should be more than 0.0 and less than 1.0)
			if xvec > 0.1 or yvec > 0.1 or zvec > 0.1 then
				print("shrink\n")
				ent.pushpull(-distance_mm)
			end
		end
	end
end

上記のスクリプトをRubyコンソールにて読込む。
(スクリプトの置き場所はこちら参照)

> load "faceAnalysis161229.rb"
true

実行手順

1. 直方体を作る
   • 平面作成
   • プッシュプルツール
2. 直方体(グループ化してないもの)をトリプルクリックする
   • 6面が選択される
3. Rubyコンソールで「face_shrink(5)」を実行する。

以上で直方体の各方向で5mm小さくなる。

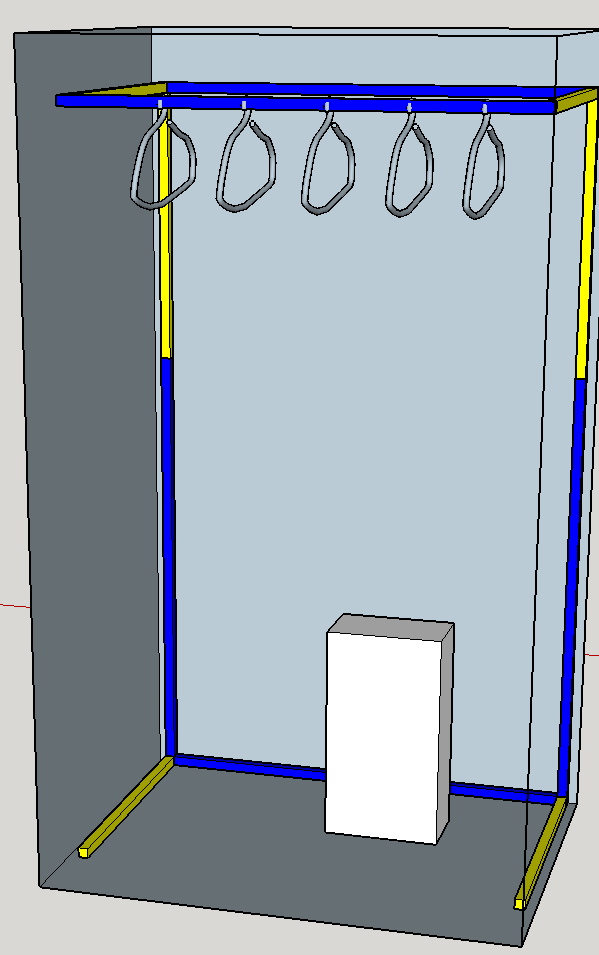

サイズ変更前

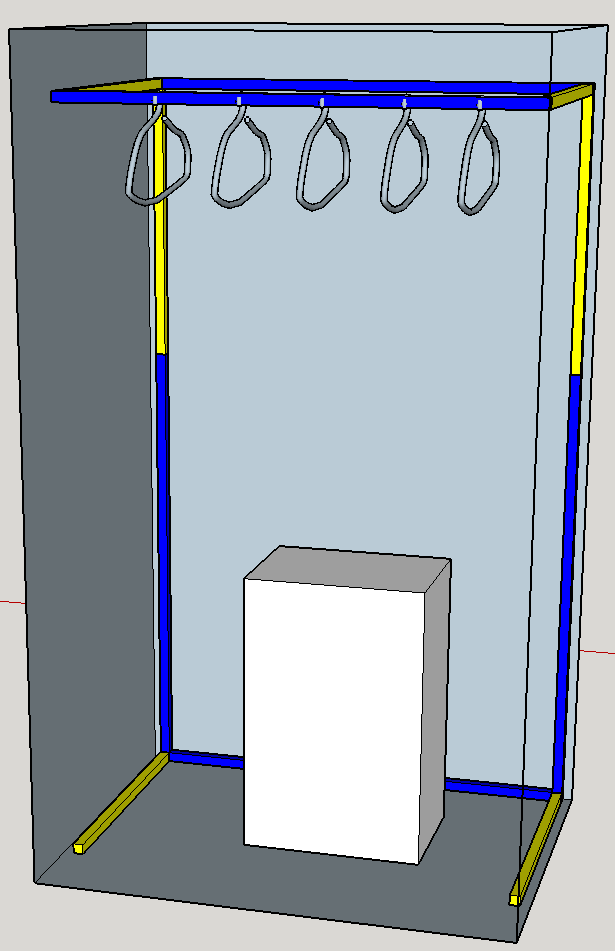

サイズ縮小後

下に置いている立方体をWidth, Depth, Heightに関して5mmずつ縮小してみた。

face_shrink(-5)だと5mmずつ拡大できる。

縮小サイズを失敗した時はCtrl+zを3回実行すれば元のサイズに戻る。

プッシュプルツール３回でも実行できるが、時間を短縮できる。

x,y,z各方向でサイズを指定できる方が使い勝手はいいかもしれない。

v0.2

x,y,z各方向でサイズを指定できるようにした。

faceShrink161229.rb

require 'sketchup.rb'

def face_shrink(dist_x_mm, dist_y_mm, dist_z_mm)
	model = Sketchup.active_model
	my_selection = model.selection

	my_selection.each do |ent|
		if ent.is_a? Sketchup::Face
			xvec = ent.normal()[0]
			yvec = ent.normal()[1]
			zvec = ent.normal()[2]
			# 0.1: arbitrary (should be more than 0.0 and less than 1.0)
			if xvec > 0.1 then
				ent.pushpull(-dist_x_mm)
			end
			if yvec > 0.1 then
				ent.pushpull(-dist_y_mm)
			end
			if zvec > 0.1 then
				ent.pushpull(-dist_z_mm)
			end
		end
	end
end
