今度は傾斜計を作ろうとしている。

購入したのはMPU-9250
https://strawberry-linux.com/catalog/items?code=12250

スケッチ

参考: MPU-9150 @ cubic9.com

cubic9さんのページを参考にArduinoスケッチを用意した。

ソースのバージョン番号違いにより変更箇所の行番号が異なるが、適宜修正した。

配線 v0.1

参考 https://strawberry-linux.com/support/12250/1703808
参考 https://strawberry-linux.com/support/12250/1690628

以下のようにした

  • MPU-9250 GND <--> ESP8266 GND
  • MPU-9250 VDD <--> ESP8266 VCC
  • MPU-9250 VDDIO <--> ESP8266 VCC
  • MPU-9250 SCL <--> ESP8266 SCL
  • MPU-9250 SDA <--> ESP8266 SDA
  • MPU-9250 AD0 <--> ESP8266 GND
  • MPU-9250 CS <--> ESP8266 VCC (I2C接続)

実行

スケッチをダウンロードして実行すると以下のエラーとなった。

Testing device connections...
MPU6050 connection failed

Send any character to begin DMP programming and demo:
Initializing DMP...
Enabling DMP...
Enabling interrupt detection (Arduino external interrupt 0)...
DMP ready! Waiting for first interrupt...

Soft WDT reset

ctx: cont
sp: 3ffef250 end: 3ffef440 offset: 01b0

>>>stack>>>
3ffef400:  3ffee294 3ffee298 3ffee3e4 40204365
3ffef410:  3fffdad0 3ffee298 3ffee3e4 3ffee40c
3ffef420:  3fffdad0 00000000 3ffee404 40203ff4
3ffef430:  feefeffe feefeffe 3ffee420 40100114
<<<stack<<<

 ets Jan  8 2013,rst cause:2, boot mode:(3,0)

load 0x4010f000, len 1264, room 16
tail 0
chksum 0x42
csum 0x42
~ld
Initializing I2C devices...
Testing device connections...
MPU6050 connection failed

Send any character to begin DMP programming and demo:
Initializing DMP...
Enabling DMP...
Enabling interrupt detection (Arduino external interrupt 0)...
DMP ready! Waiting for first interrupt...

割込み待ちをしている時間が長すぎてwatchdog resetがかかっているようだ。

INTピンは使っていないのも問題なのだろうか。

今回はややこしそうな予感がする。

INTERRUPT_PIN

ソースを見ていると以下の定義があった。

#define INTERRUPT_PIN 2  // use pin 2 on Arduino Uno & most boards

ESP8266のピンのいずれかを割込みピンとして使ってMPU-9250のINTピンと接続が必要のようだ。

配線 v0.2

配線 (INTの追加)

GPIO14をINTERRUPT_PINとした。

  • MPU-9250 GND <--> ESP8266 GND
  • MPU-9250 VDD <--> ESP8266 VCC
  • MPU-9250 VDDIO <--> ESP8266 VCC
  • MPU-9250 SCL <--> ESP8266 SCL
  • MPU-9250 SDA <--> ESP8266 SDA
  • MPU-9250 AD0 <--> ESP8266 GND
  • MPU-9250 CS <--> ESP8266 VCC (I2C接続)
  • MPU-9250 INT <--> ESP8266 GPIO14

cubic9さんのページにもINTのことが記載されていた。

upverter上の回路図 (FDTI関連は省略)

コード

以下のように一部を変更した。

#if 1
#define INTERRUPT_PIN 14  // ESP8266
#else
#define INTERRUPT_PIN 2  // use pin 2 on Arduino Uno & most boards
#endif

実行した

値が出るようになった。

quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.32
quat    0.95    -0.00   -0.00   -0.33
quat    0.95    -0.00   -0.00   -0.33
quat    0.95    -0.00   -0.00   -0.33
quat    0.95    -0.00   -0.00   -0.33
quat    0.95    -0.00   -0.00   -0.33
quat    0.95    -0.00   -0.00   -0.33
...

すごい勢いで値が出てくる。

MPU-9250を傾けると、値がそれぞれ変化する。

傾けてみた

  • ほぼ水平の時
quat    0.92    0.01    0.01    -0.40
  • X軸を持ち上げた時
quat    0.91    0.04    0.17    -0.37
  • Y軸正方向を上げた時
quat    0.85    -0.19   0.12    -0.47
  • Y軸負方向を上げた時
quat    0.91    0.25    -0.08   -0.32

画像

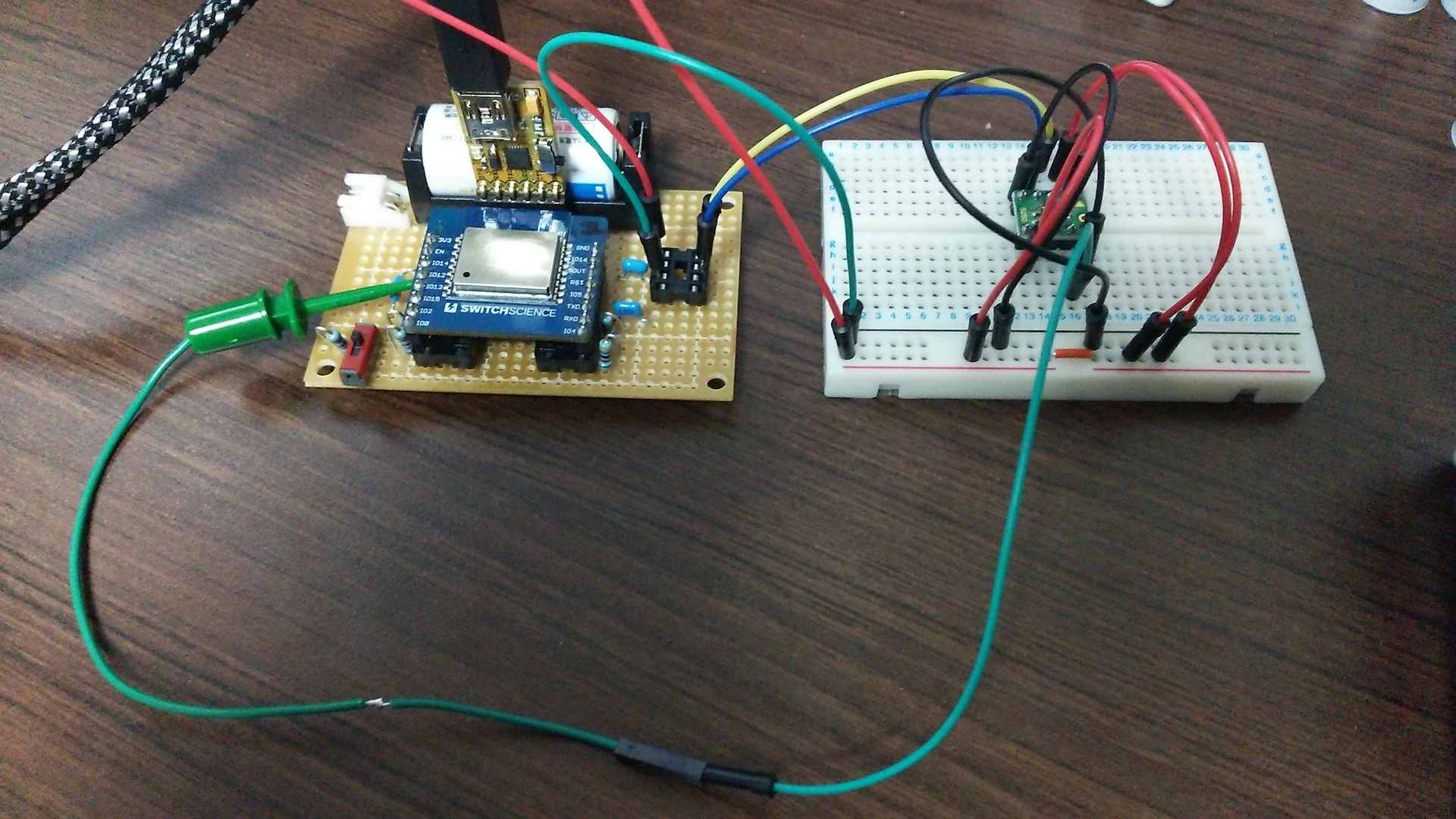

気圧計の基板を流用。
MPU-9250はブレッドボード上に実装。
INT用のGPIO14は間に合わせでICクリップで掴んでいる。


ESP32

(追記 2018/01/15)

@choco244 さんとのやりとりにてESP32でのセットアップには苦労するということを学びました。
