SketchUp Make v17 / Ruby > Groupを移動する (相対的な移動)

動作環境

SketchUp Make v17.1.173
MacOS X El Capitan

2つのGroupの位置合わせ(例: 下、中央での位置合わせ)をしたい。
ついでにAPI/Rubyの勉強も。

その前段階として、Groupの移動コードを調べた。

参考 http://sketchucation.com/forums/viewtopic.php?f=323&t=40482

by sdmitch » Wed Oct 05, 2011 1:21 am

にGeom::Transformation()の使い方が掲載されている。

tr=Geom::Transformation.new([10,0,0])#copy location
group_shell_copy.transform! tr

座標を直接セットするのでなく、一旦変数(例:tr)に置くようだ。
Unity(C#)でもこういう実装だった。
http://qiita.com/7of9/items/f66b87d6c2778a68c719

code

move161230.rb

require 'sketchup.rb'

def move_group()
    model = Sketchup.active_model
    my_selection = model.selection

    my_selection.each do |ent|
        if ent.is_a? Sketchup::Group
            tr=Geom::Transformation.new([100.mm,0,0]) ## move location
            ent.transform! tr
        end
    end
end

実行手順

上記のスクリプトをRubyコンソールにて読込む。
(スクリプトの置き場所はこちら参照)

> load "move161230.rb"
true

前準備：group作成

1. 直方体を作る
   • 平面作成
   • プッシュプルツール
2. 直方体(グループ化してないもの)をトリプルクリックする
   • 6面が選択される
3. 右クリックー＞「groupを作成」でgroupにしておく。

実行

1. 上で作成したgroupを選択する
2. Rubyコンソールで「move_group()」を実行する。

これで選択したGroupがX軸反対方向画面左方向に移動する。

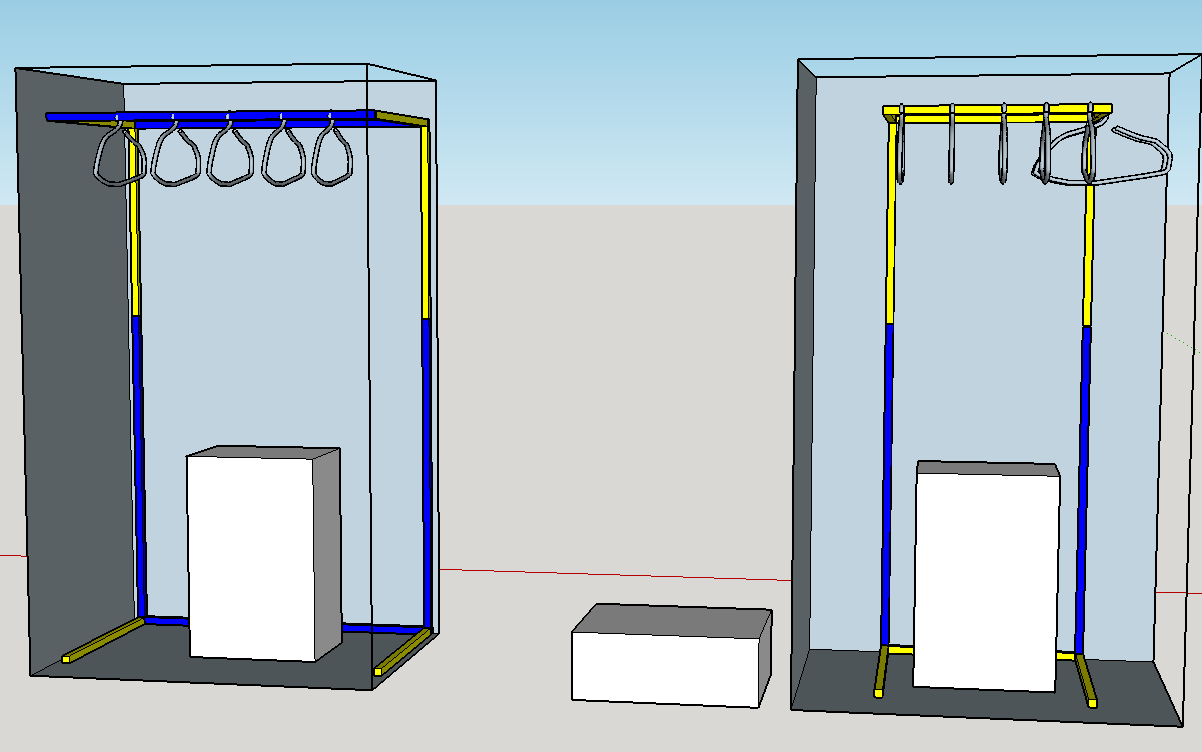

移動前

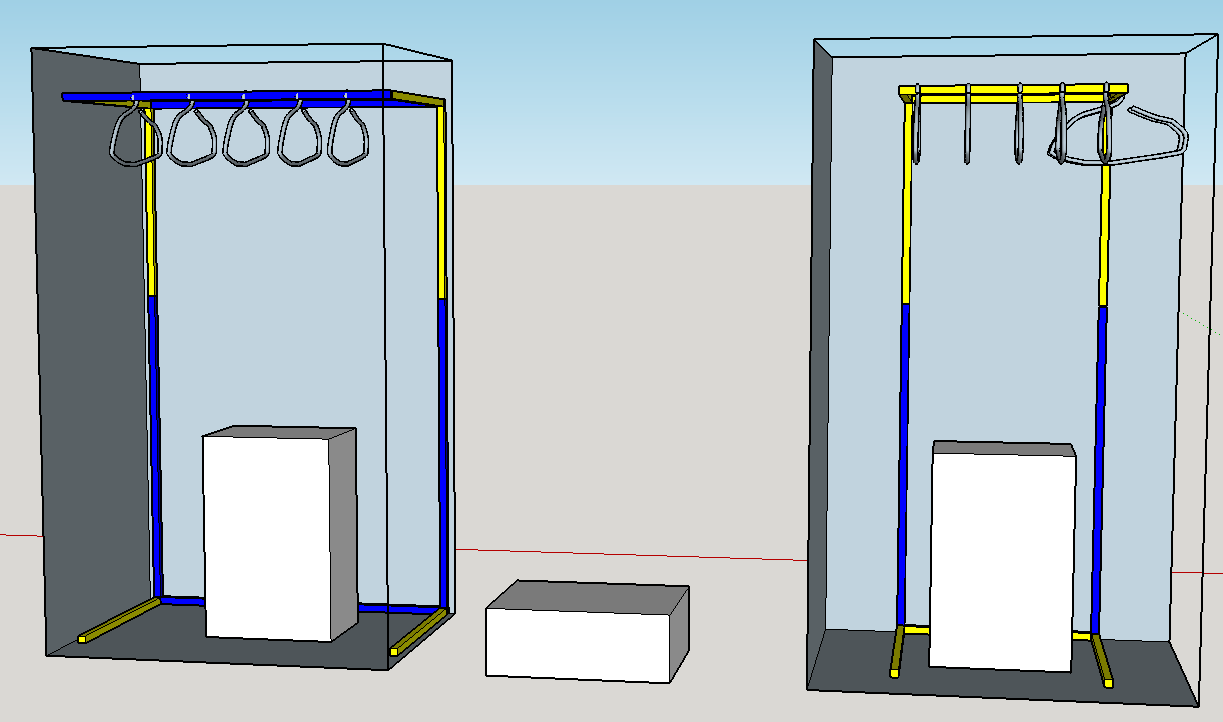

移動後

備考

move_group()を複数回実行すると、どんどんX軸負方向画面左方向に移動していく。
赤の実線で見えているのは象限(quadrant)ではX軸正に入る。
つまりはX軸正方向に移動している。
