Houdini Solaris Karmaを使ってライティング・カメラセットを作る(.hip)

Last updated at Posted at 2022-12-25

この記事は Universal Scene Description Advent Calendar 2022 18日目の記事です。

主にHoudini Solarisを使い、アーティスト寄りの視点からお伝えします。
Solarisの機能については2021の記事「アーティスト視点の主観的USDの価値」でも便利だと感じた部分を紹介しています。


はじめに

前回に続いてUSDとSolarisを用いて制作を便利にすることを目的に、Karmaでレンダリング可能なライティングとカメラの切り替えセットを作ることにしました。
※記事中の画像はジオメトリなどhipファイルと異なる部分があります。

Karmaを使う理由

これまでレンダリングにRedshiftを主に使ってきたのですが、SolarisとRedshiftを使う際にシェーダーやカメラなどの対応に手間どってしまい、モデリング以降の環境をMaterialXとKarmaに統一して単純化したいという動機です。

作成ポイント

  • ライト・カメラセットの切り替え
  • 代表的なプリセットの作成
  • light mixerを用いた調整
  • その他
    • ライトプロファイルIESの使用

参考記事

作業環境

Houdini indie 19.5.435

Windows 10 home
CPU RYZEN 9 4900H
memory 40GB
GPU RTX2060 6GB


LOPネットワーク

全体

5種類の人物向けライティング・カメラセットをSwitchで切り替えながらプレビューします。

各セット

ライトとカメラを組み合わせてLight mixerで調整。

作成したセットを Switch でフレーム数によって切り替えています。

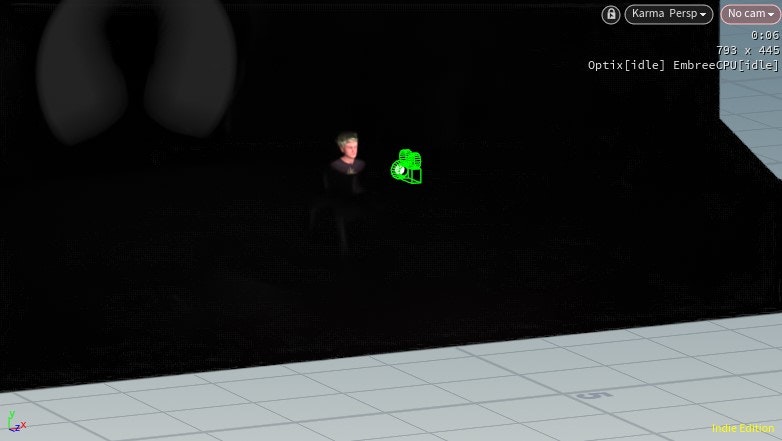

Karma fog box

Karma render settings の前にある Karma fog box を on にすると fog によってボリュームライティングにもできます。

パラメータで Density やエリアサイズなどを調整。

Render settings camera

ビューポートで "Render settings camera" を指定することで自動的にカメラ切り替えができます。

※ここでカメラが自動で変更されず、原因がわからず迷子になりました。
少し前の公式フォーラムにも同様の話題があり、ライトを追加したら動作しなくなったとか。
解決策が回答されており、

とりあえずカメラオブジェクト名を同一にしておくと動く
by スタッフ回答(筆者訳)

ということで名称を統一して解決しました。
そのうち異なるカメラオブジェクト名でも動作するようになるかも。

パラメータ設定

これを
※カメラ名がノード名(camera1,2...)

こうして
※カメラ名を統一(render_camera_set)

こう
※Render settings の camera に指定

セット終端Null

各セットの終端にNullを挟んでおくと編集後もパス名の変更が発生しないので便利だと思います。

ライト・カメラ

ライトとカメラの人物撮影用セットを作成しました。
※hipにはPaulではなくTommyが入っています。

1. 1灯

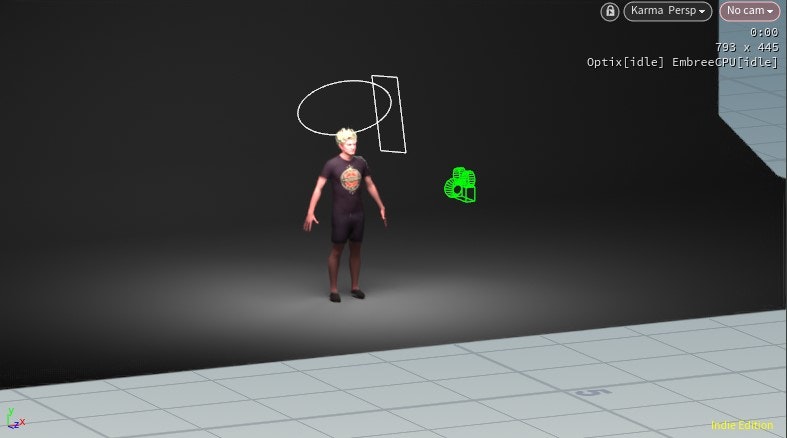

2. 2灯

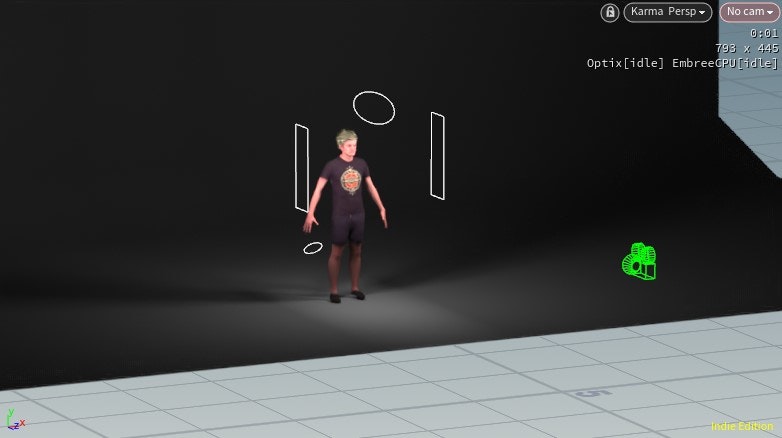

3. 3灯

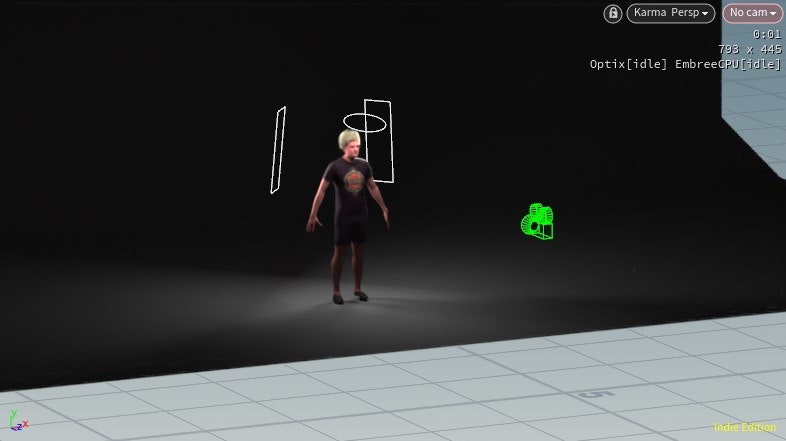

4. 3灯-2

5. 1灯 リングライト

これのみ他と異なる構成で少し重いです。
リングライトの再現にライトインスタンスを円形に配置し、映り込み用にジオメトリライトを作成しています。
目へのハイライトと背面に被写体の影が落ちるのが特徴、映り込みは別途調整が必要です。

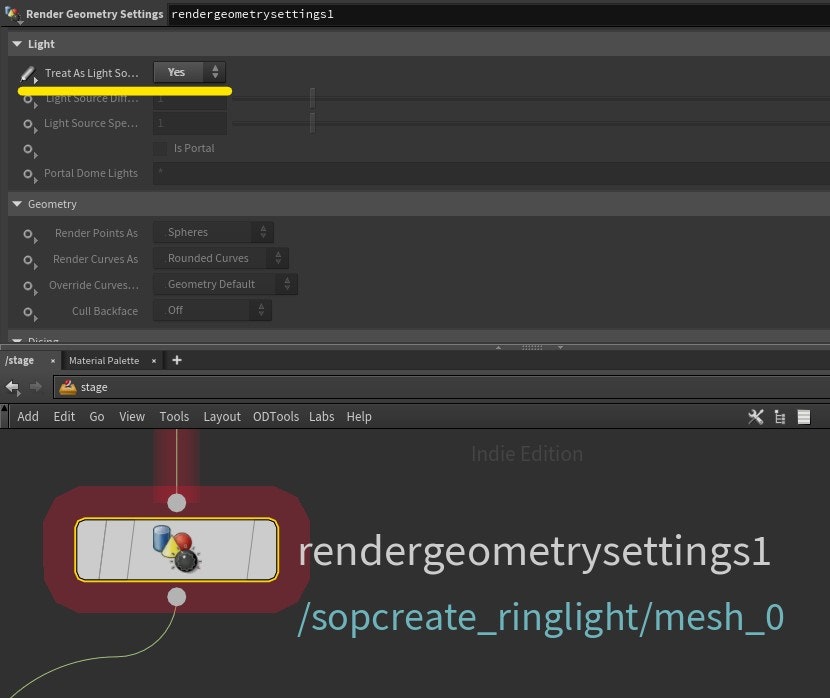

ジオメトリライトはMaterialX standard_surface emittion で発光設定をした後、Render geometry settings の Treat as light source を on にしています。

XPU対応

H19.5未対応とあるジオメトリライトもXPU対応しているようです。

Automatic Headlight Creation

Karma Rendersettings にはシーン内に有効なライトがない場合に自動的にヘッドライトを追加する Automatic Headlight Creation があり、デフォルトでチェックが入っています。

ジオメトリライトのみだとライトなしとみなされるので、そのようなシーンではチェックを外しておく必要があります。

Automatic Headlight Creation "on"
ライトがない状態でも自動で明るくなる

Automatic Headlight Creation "off"
自動で明るくならない


その他

今回は使用しませんでしたが関連があり使いそうなものを調べました。

IES

IES はIlluminating Engineering Societyの略です。
IES データ形式は、点光源からの光の分布を表します。ライトの主要メーカーのほとんどは、無料でダウンロードできる IES プロファイルを提供しています。
Redshift IES ライトは、IES プロファイルを使用してライトの強度と分布を定義します。
以下は、さまざまな IES ライト プロファイルの例です。大幅に異なる配光パターンに注意してください。

Maxon( https://help.maxon.net/r3d/houdini/en-us/index.html#html/IES+Light.html )より筆者訳

実在する照明器具のIESを使用することで現実により近いライティング結果を得ることに役立ちます。

参考サイト

ies library
300,000以上のプレビュー付きのIESファイルを提供。

IES Profiles
Pixar提供のIESプロファイル19種のライブラリー。パブリックドメイン。

Silversun
照明器具メーカー。Productから照明器具ごとにIESファイルが探せる。
Projectから工業、オフィス、店舗、屋外など分野ごとの実例紹介もあり参考になる。

IESの読み込み

前述のサイト等から取得したiesファイルをStage内の Light に読み込み、照度の変更は Base Properties の Intensity から調整します。

おわりに

アドカレ記事なのにとても遅れてしまい、己の未熟さを嘆きながら書きました。

今回のライティングやカメラを含むショットの編集・管理もUSD、Solarisの本領発揮という部分だと思います。
自分自身、最近制作から少し離れている気がするのでもっと使いこなしていきたいです。

USDとともによい一年になりますように。

hipファイル

作例のhipファイル(.hiplc)です。
金額は$0でダウンロードできます。
Houdini Solaris Karma "Lighting & Camera".hiplc(Gumroad)
