[OCI]RDS for Oracle からAutonomous Databaseに対してデータベース・リンクを作成してデータを参照する手順を検証してみた

はじめに

こちらのマニュアルに記載があるように、Autonomous Databaseに対してデータベース・リンクを作成する際には、データベース・リンクを作成するデータベースにAutonomous Databaseのウォレット・ファイルを配置し、CREATE DATABASE LINK文のUSING句で使用する接続文字列でウォレットのディレクトリ・パスを指定する必要があります。

今回は、ウォレットファイルを使用してRDS for OracleのDBインスタンスからAutonomous Databaseに対するデータベース・リンクを作成する手順を検証してみました。
（こちらの内容はあくまで検証ですので、この内容をもとにした問合せ等はご遠慮ください。）

※この記事とは逆に、Autonomous DatabaseからRDS for Oracleに対するデータベース・リンクを作成する手順の検証に関する記事はこちらです。

1. Autonomous Databaseのウォレットの取得

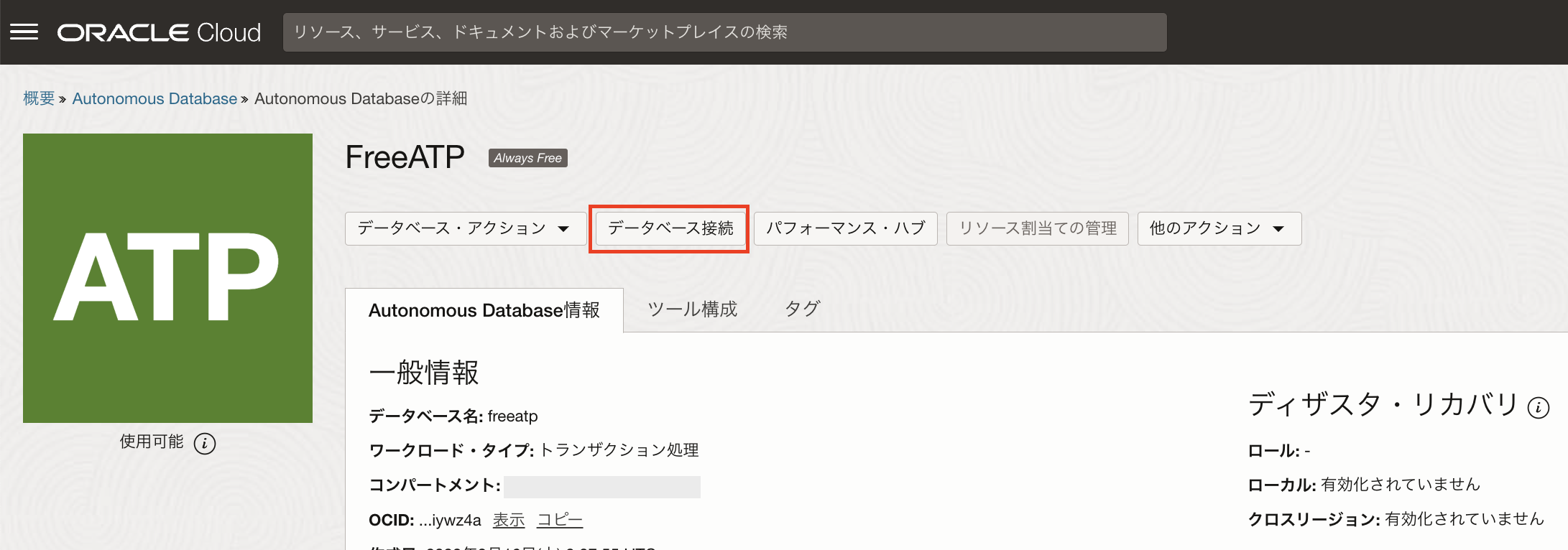

OCIコンソールでAutonomous Databaseの詳細画面にアクセスし、「データベース接続」をクリックします。

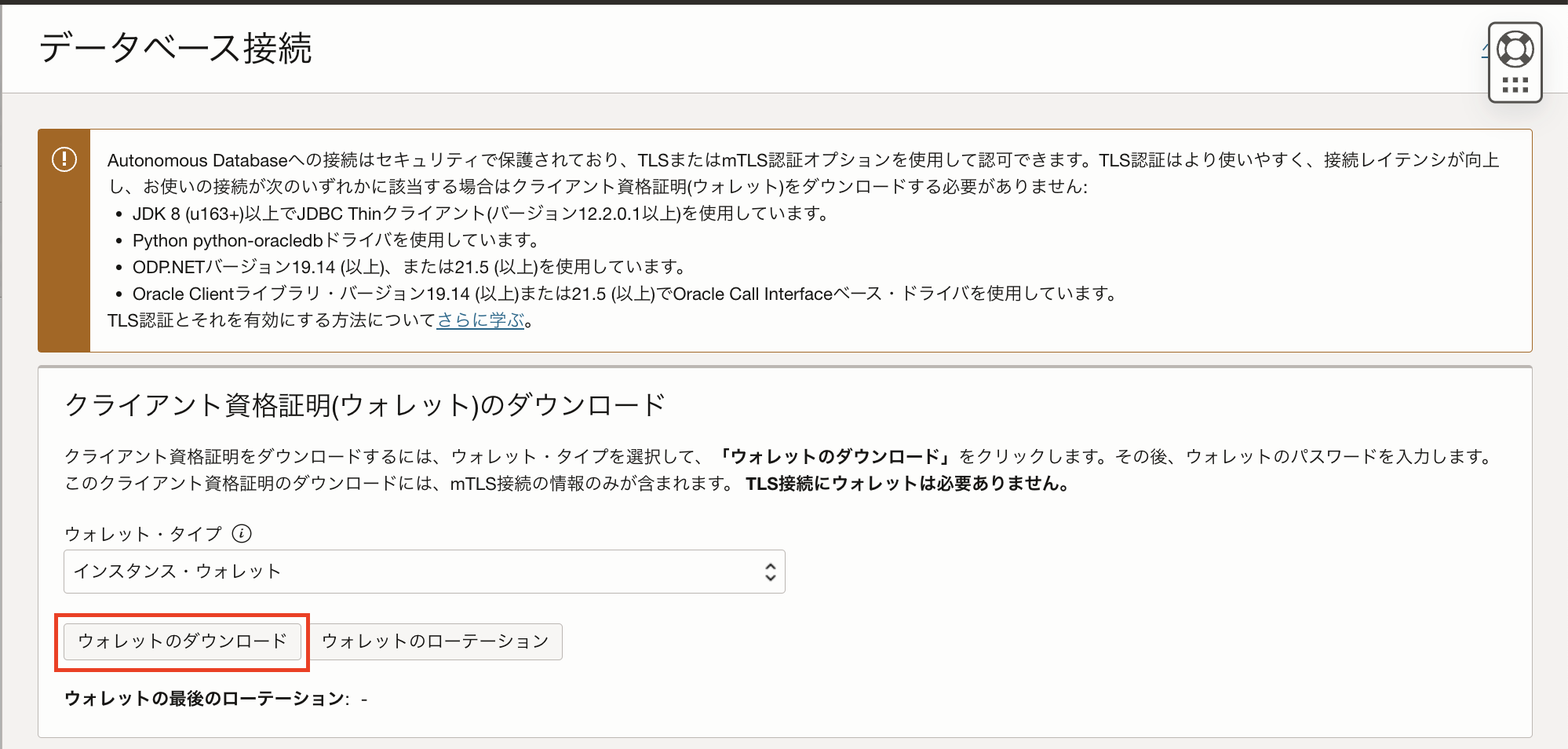

ウォレット・タイプが「インスタンス・ウォレット」になっていることを確認し、「ウォレットのダウンロード」をクリックします。

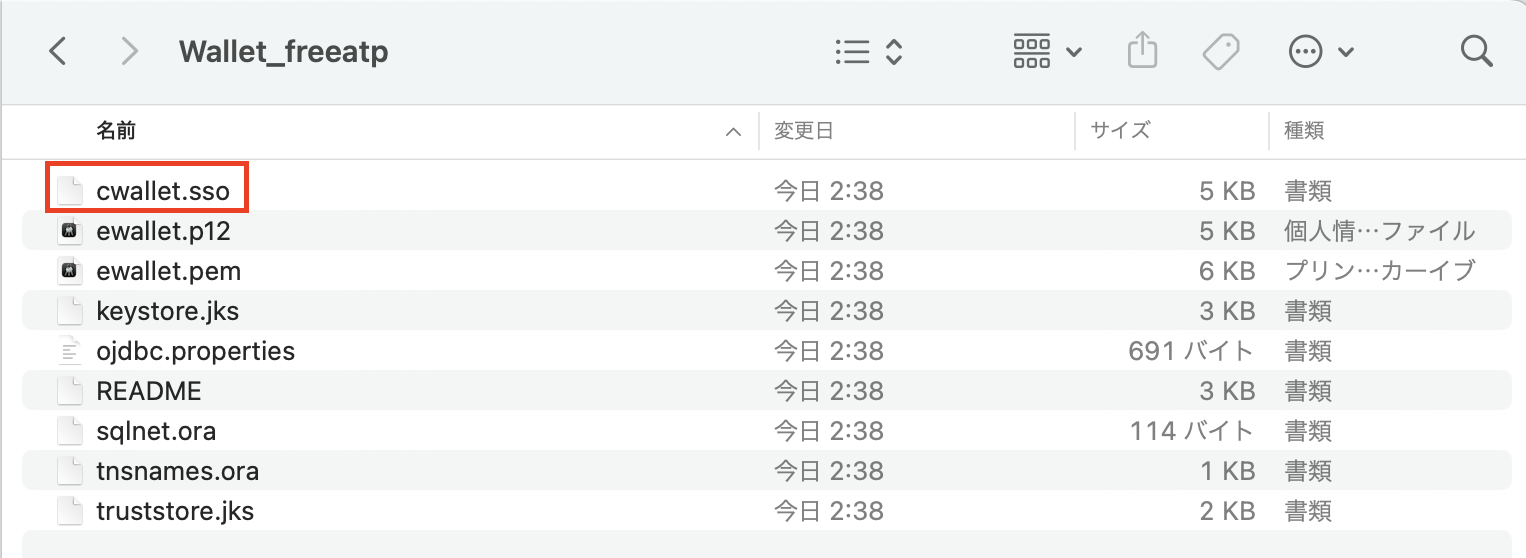

ダウンロードしたZIPファイルを解凍し、cwallet.ssoファイルが含まれていることを確認します。

2. S3へのウォレットファイルのアップロード

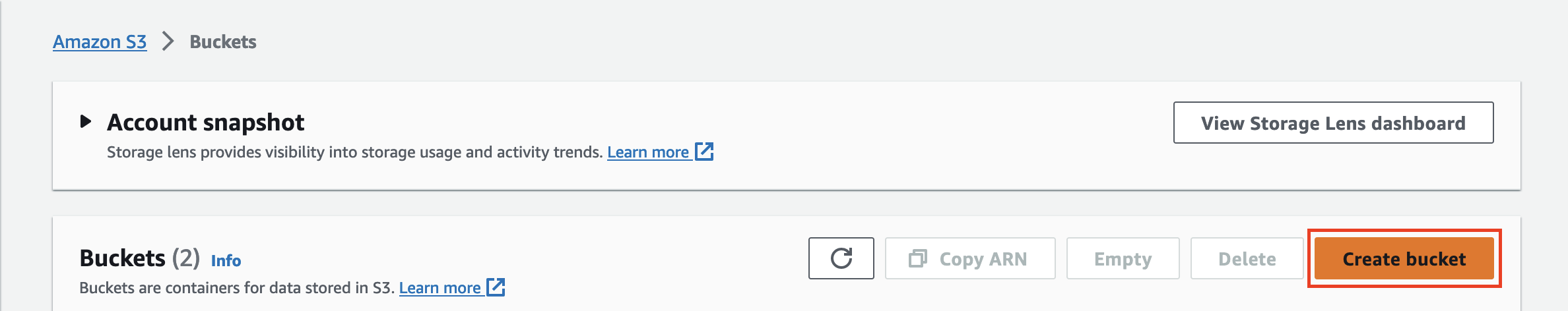

AWSマネジメントコンソールでAmazon S3の「Buckets」の画面にアクセスし、「Create bucket」をクリックします。

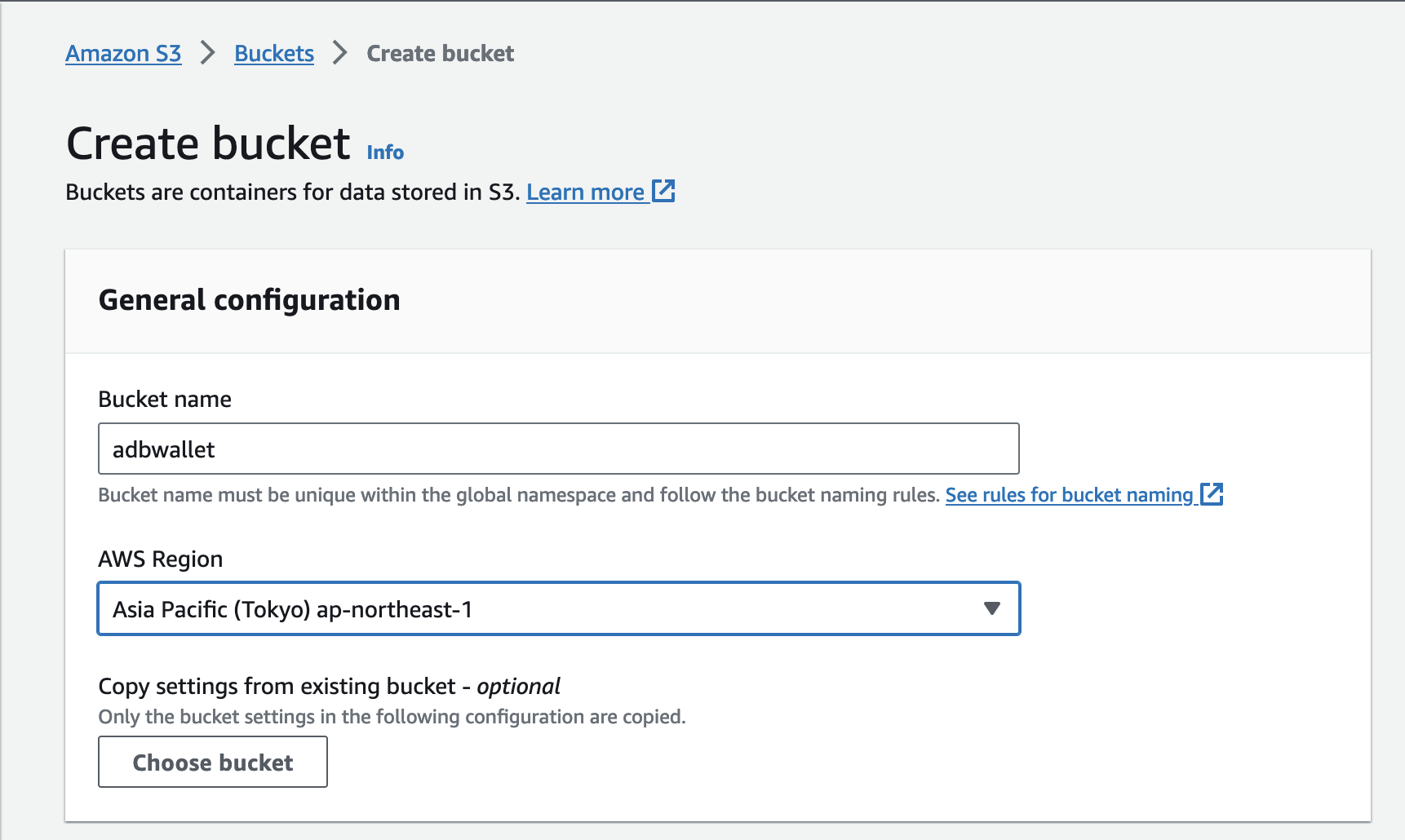

バケット名を入力し、画面下部の「Create bucket」をクリックしてバケットを作成します。
ここでは、バケット名をadbwalletとしました。

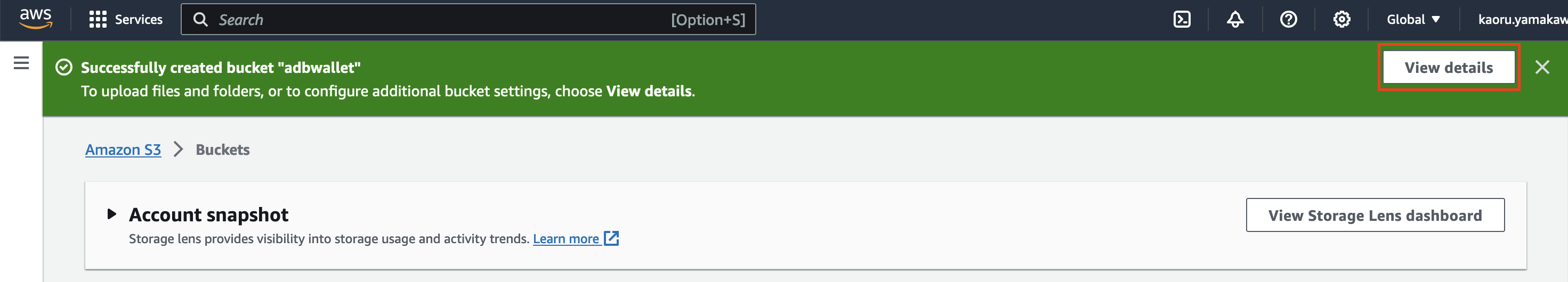

バケットが作成されたら、「View details」をクリックして、バケットの詳細画面に移動します。

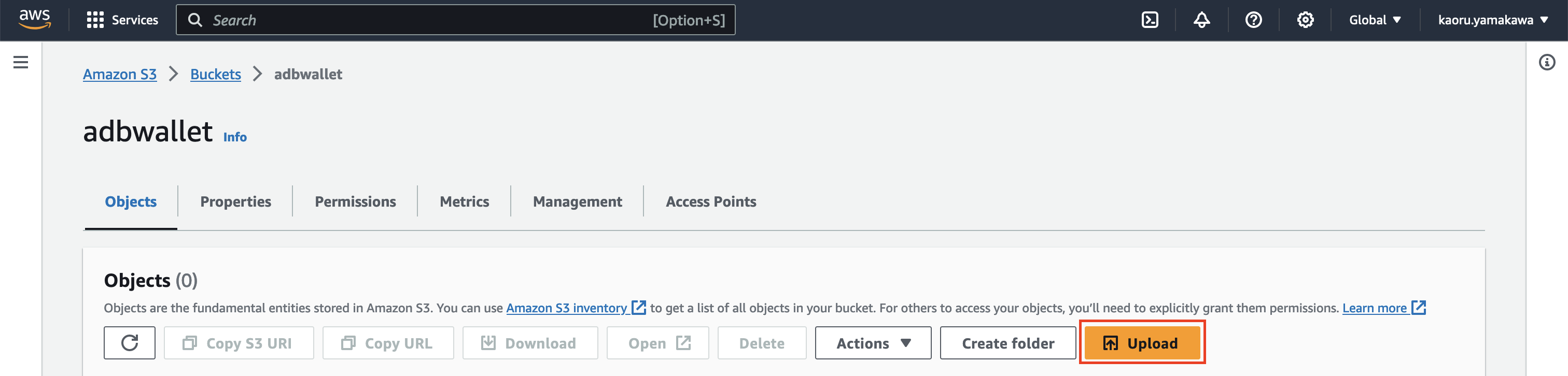

「Upload」をクリックします。

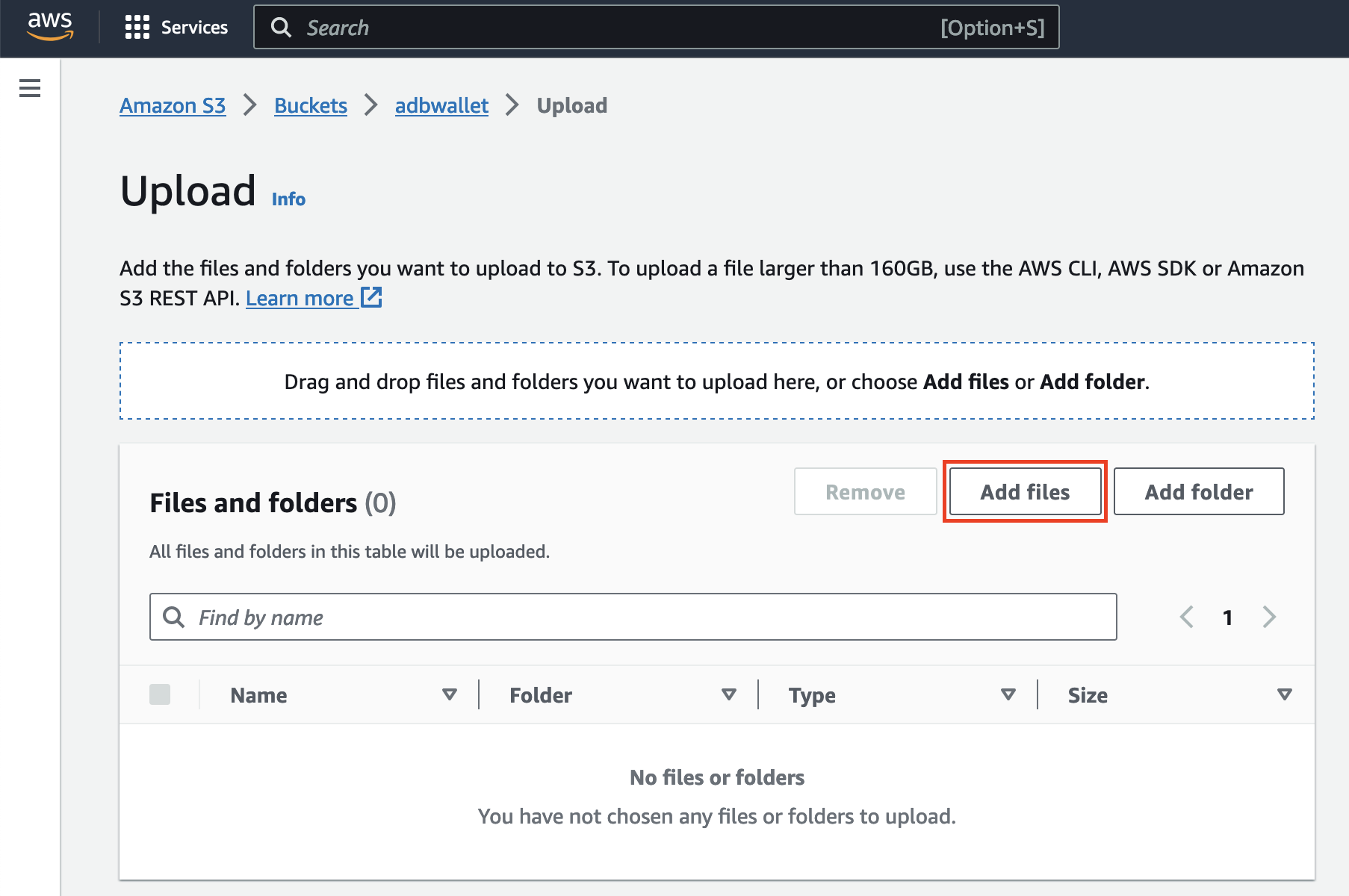

「Add Files」をクリックします。

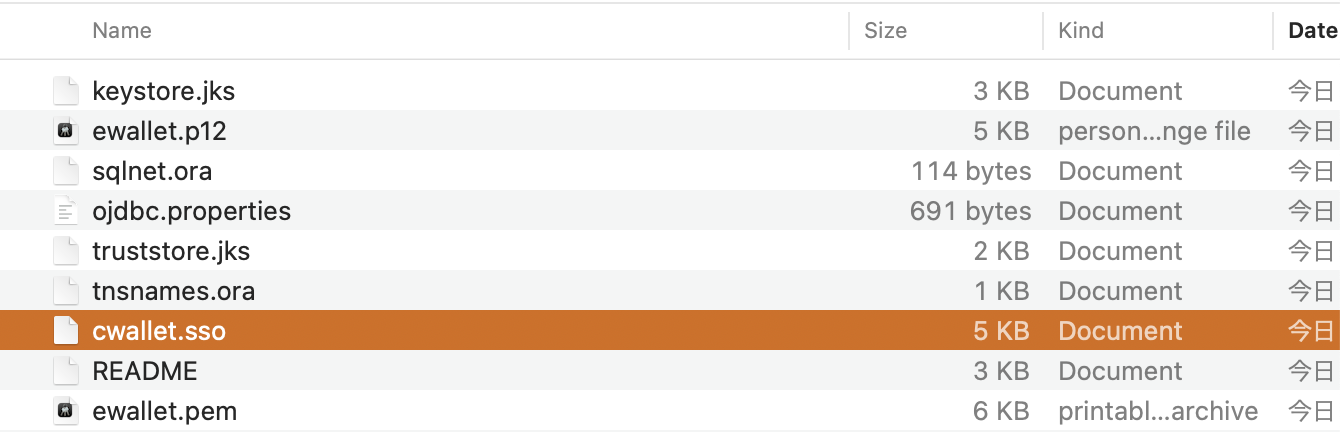

先ほど確認した「cwallet.sso」ファイルを選択します。

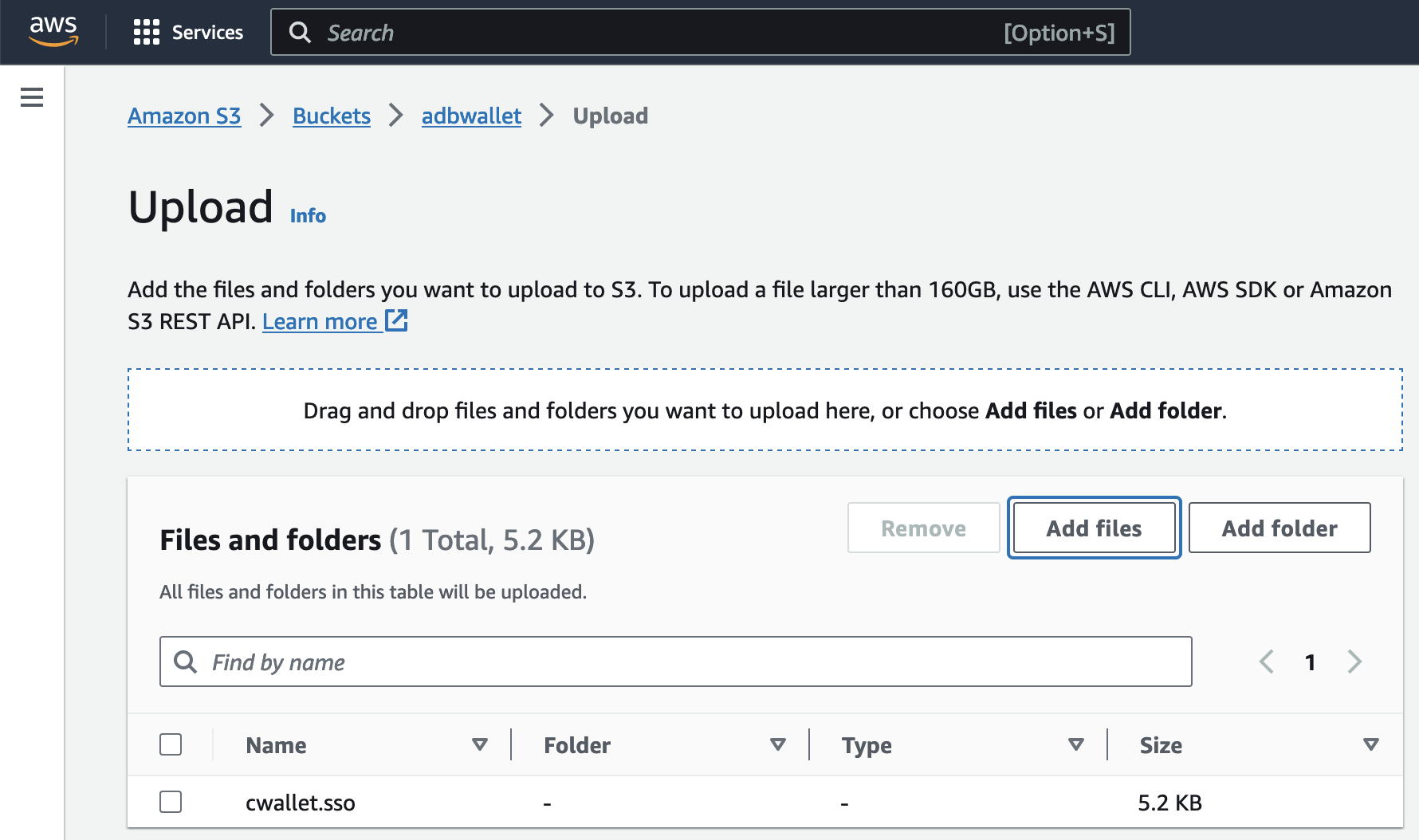

cwallet.ssoがリストに表示されたことを確認し、画面下部の「Upload」をクリックします。

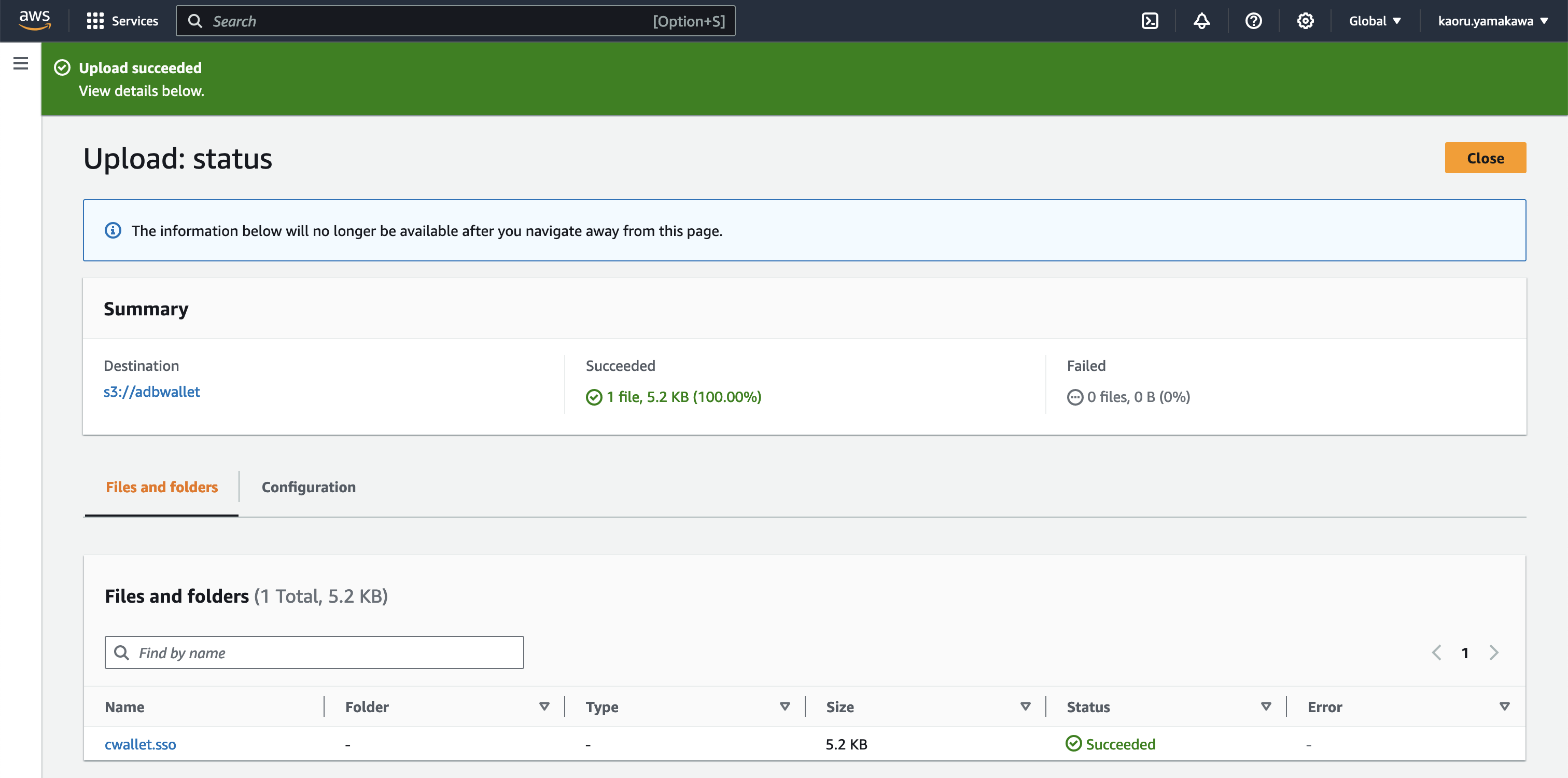

S3バケットにウォレットファイルcwallet.ssoがアップロードできました。

3. RDS for Oracleへのウォレットファイルのダウンロード

こちらの手順に従って、RDS for OracleのDBインスタンスでAmazon S3統合を有効にします。

今回はあくまで検証目的のため、RDS for OracleのadminユーザでAutonomous Databaseに対するデータベース・リンクを作成してみます。

SQL*Plusを使用して、adminユーザとしてRDS for Oracleのインスタンスに接続します。

[opc@tools ~]$ sqlplus 'admin/Demo#1Demo#1@(DESCRIPTION=(ADDRESS=(PROTOCOL=TCP)(HOST=database-1.hogehogehoge.ap-northeast-1.rds.amazonaws.com)(PORT=1521))(CONNECT_DATA=(SID=orcl)))'

SQL*Plus: Release 19.0.0.0.0 - Production on 水 10月 25 12:20:42 2023
Version 19.16.0.0.0

Copyright (c) 1982, 2022, Oracle.  All rights reserved.



Oracle Database 19c Standard Edition 2 Release 19.0.0.0.0 - Production
Version 19.20.0.0.0
に接続されました。
SQL>

rdsadmin.rdsadmin_util.create_directoryプロシージャを使用して、ディレクトリ・オブジェクトを作成します。
ここではディレクトリオブジェクトの名前をADBWALLETとしました。

SQL> exec rdsadmin.rdsadmin_util.create_directory('ADBWALLET');

PL/SQLプロシージャが正常に完了しました。

SQL>

rdsadmin.rdsadmin_s3_tasks.download_from_s3ファンクションを使用して、バケットadbwallet内にあるウォレットファイルcwallet.ssoをディレクトリADBWALLETにダウンロードします。

SQL> SELECT rdsadmin.rdsadmin_s3_tasks.download_from_s3(
  2            p_bucket_name    => 'adbwallet',
  3            p_s3_prefix      => 'cwallet.sso',
  4            p_directory_name => 'ADBWALLET')
  5            AS TASK_ID FROM DUAL;

TASK_ID
--------------------------------------------------------------------------------
1698204528159-653

SQL>

rdsadmin.rds_file_util.listdirファンクションを使用して、ディレクトリADBWALLETの内容を確認します。

SQL> SELECT * FROM TABLE (rdsadmin.rds_file_util.listdir(p_directory => 'ADBWALLET'));

FILENAME
--------------------------------------------------------------------------------
TYPE	     FILESIZE MTIME
---------- ---------- -------------------
01/
directory	 4096 2023/10/25 03:34:18

cwallet.sso
file		 5349 2023/10/25 03:34:18


SQL>

cwallet.ssoがADBWALLET内にあることが確認できました。

上記のような結果が出力された場合、cwallet.ssoのディレクトリ・パスは
/rdsdata/userdirs/01/
となります。
（/rdsdata/userdir/は固定値）

4. Autonomous Databaseに対するデータベース・リンクの作成

RDS for OracleのDBインスタンスの初期化パラメータglobal_namesがFALSEであることを確認します。

SQL> show parameter global_names

NAME				                 TYPE	     VALUE
------------------------------------ ----------- ------------------------------
global_names			             boolean	 FALSE
SQL>

※RDS for Oracleでは初期化パラメータglobal_namesはデフォルトでOFFになっていました。

RDS for OracleからAutonomous Databaseへのデータベース・リンクを作成します。
ここでは、データベースリンクの名前をadb_linkとし、接続先のAutonomous DatabaseのDBユーザはadminとしました。

CREATE DATABASE LINK文のUSING句で指定する接続文字列は、最初にダウンロードしたウォレットの中にあるtnsnames.oraのエントリから作成します。

今回はLOWサービスの接続文字列

(description=
  (retry_count=20)
  (retry_delay=3)
  (address=
    (protocol=tcps)
    (port=1522)
    (host=adb.ap-tokyo-1.oraclecloud.com)
  )
  (connect_data=
    (service_name=xxxxxxxxxxxxxxx_xxxxxxxx_low.adb.oraclecloud.com)
  )
  (security=(ssl_server_dn_match=yes))
)

をもとに、

(security=(ssl_server_dn_match=yes))

の部分を

(security=(MY_WALLET_DIRECTORY=/rdsdbdata/userdirs/01)(ssl_server_dn_match=yes))

のように変更し、MY_WALLET_DIRECTORYに3.で取得したcwallet.ssoファイルのディレクトリ・パスを設定します。
これにより、Autonomous Databaseに対してデータベース・リンクを使用して接続する際に、ディレクトリADBWALLETに格納されているウォレットファイルcwallet.ssoが使用されるようになります。

SQL> CREATE DATABASE LINK adb_link
  2  CONNECT TO admin IDENTIFIED BY Demo#1Demo#1
  3  USING '(description= (retry_count=20)(retry_delay=3)(address=(protocol=tcps)(port=1522)(host=adb.ap-tokyo-1.oraclecloud.com))(connect_data=(service_name=jym1f5owgdmcult_freeatp_low.adb.oraclecloud.com))(security=(MY_WALLET_DIRECTORY=/rdsdbdata/userdirs/01)(ssl_server_dn_match=yes)))';

データベース・リンクが作成されました。

SQL>

作成したデータベース・リンクadb_linkを使用して、Autonomous Database内のデータを参照してみます。

SQL> SELECT * FROM dept_ext@adb_link;

NAME	   CREATED_USER_ID
---------- ---------------
userA			         1
userB			         2

SQL>

Autonomous Database上のadminスキーマ内の表dept_extの内容がRDS for OracleのDBインスタンスから参照できました。

まとめ

RDS for OracleからAutonomous Databaseに対してデータベース・リンクを作成してデータを参照できることが確認できました。

今回はRDS for Oracle、Autonomous Databaseがいずれもパブリックエンドポイントを持つパターンでしたが、両方がプライベート・エンドポイント構成になっている場合でも、それぞれのサブネット間でネットワーク的に疎通でき、双方で名前解決が可能な状態であれば同様の手順でデータベース・リンクを作成可能と思われます。
