複数のノードをスーパーノードでまとめる

1.想定される利用目的

・煩雑なストリームの整理
・頻度の高いプロセスのルーチン化とチームでの共有

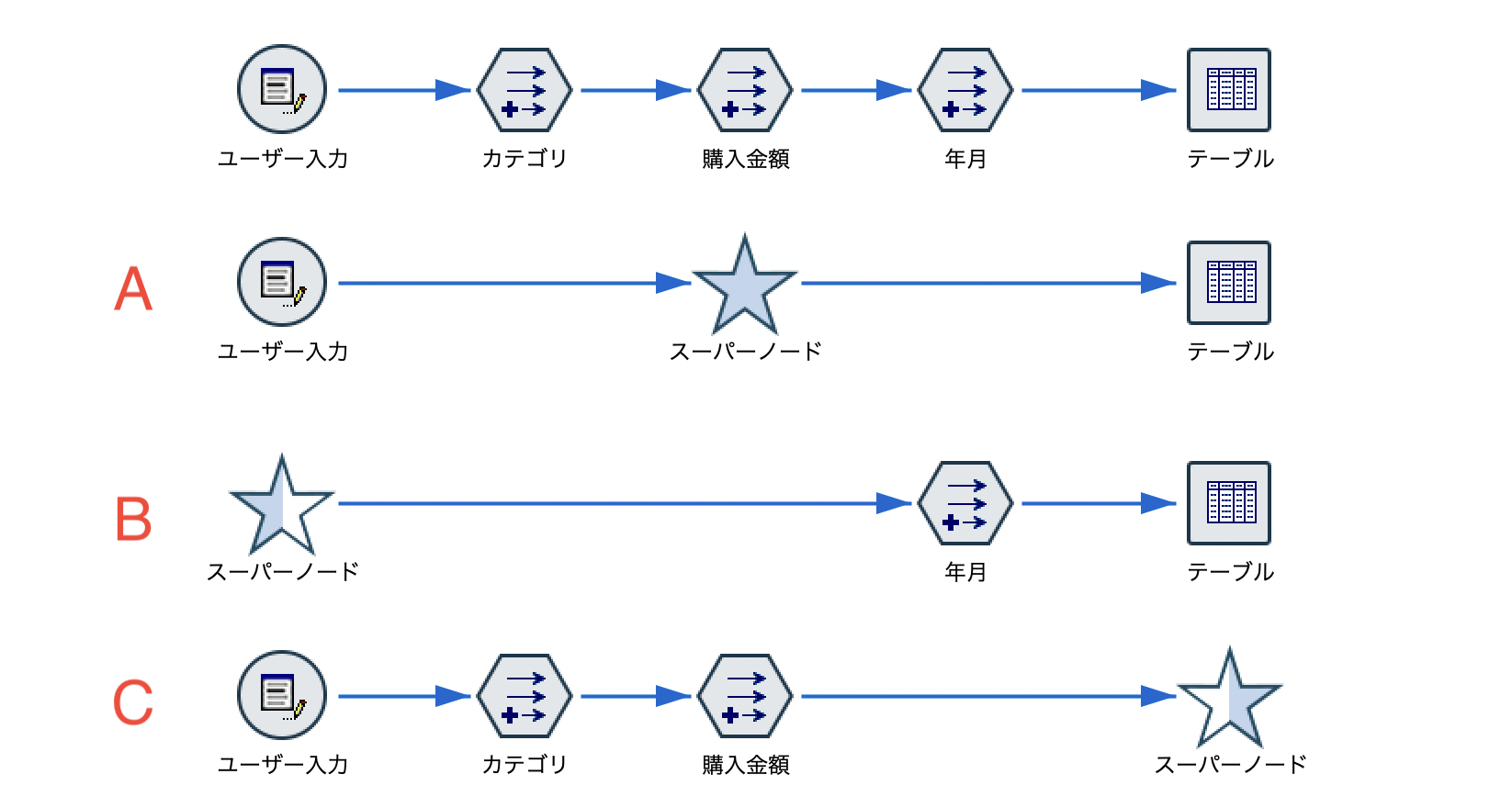

A.中央３つの[フィールド作成]ノードを範囲指定し、赤枠の星アイコンまたは右クリックで[スーパーノードの作成]を選択

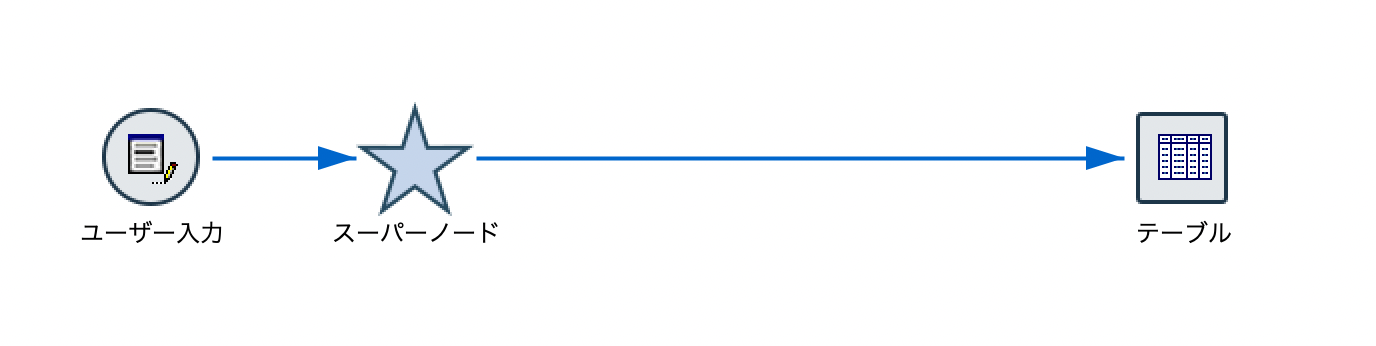

３つのノードがカプセル化されました。

スーパーノードの中のノードを確認する方法は右クリックで[ズームイン]を選択します。なお[展開]を選択すると元のストリームに復元します。

内部をズームインしました。

ダブルクリックして[ノードのロック]ボタンで内部を参照/編集できないようにできます。資産としてプロセスを保護したまま、外部の組織に提供することが可能です。

B.入力プロセスを含んだスーパーノードはアイコンの左半分が青くなります。

C.出力やエクスポートを含んだスーパーノードはアイコンの右半分が青くなります。

スーパーノードの中にスーパーノードをネストすることが可能ですが、深い階層を作ると返って煩雑になります。

複数の分岐を後続に持つプロセスはスーパーノードにはできません。
