Dynatrace New Cloud Platform Monitoring で AWS アカウントを接続してみた

はじめに

Dynatrace で AWS 環境を監視する方法として、従来の CloudWatch 連携に加えて、現在は New Cloud Platform Monitoring による AWS connection の作成フローが用意されています。

今回は、Dynatrace と AWS のアカウントがすでにある状態から、Dynatrace の画面操作と AWS CloudFormation を使って AWS アカウントを接続し、Clouds / Explorer / Dashboard / Smartscape でどこまで可視化されるかを確認しました。

今回のゴールは次の4点です。

• Dynatrace に AWS connection を作成する
• CloudFormation で AWS 側の連携リソースを作成する
• Dynatrace 側で connection が Healthy になることを確認する
• AWS リソース、EC2 メトリクス、Smartscape の見え方を確認する

1. Dynatrace の AWS 連携画面を開く

Dynatrace にログインし、以下の画面へ移動します。

Settings
  > Collect and capture
    > Cloud and virtualization
      > AWS

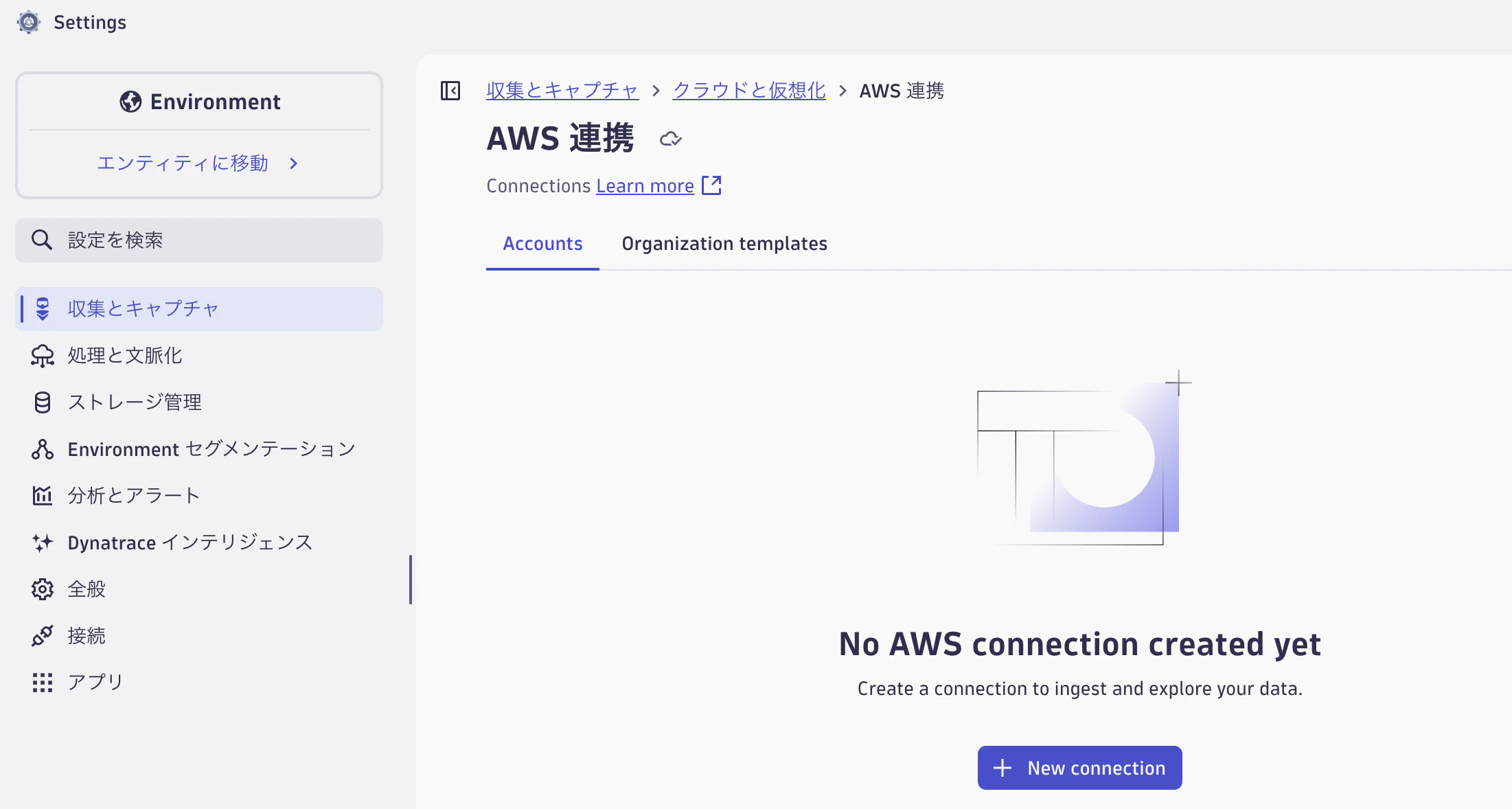

初期状態では、AWS connection がまだ作成されていないため、No AWS connection created yet と表示されます。

ここで New connection をクリックします。

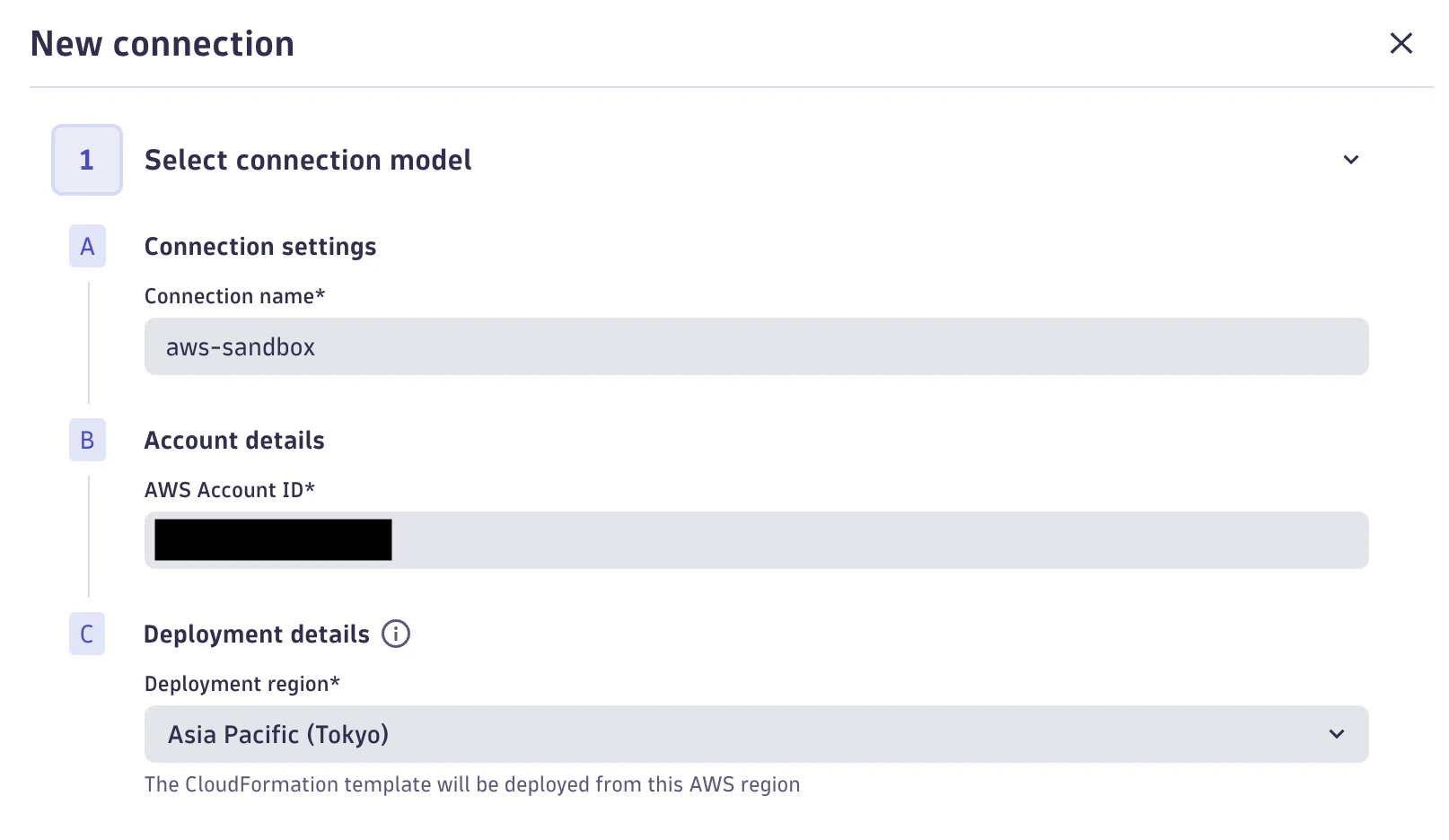

2. Connection model を入力する

最初に、接続名、AWS Account ID、Deployment region を入力します。

今回の設定は以下です。

項目	値
Connection name	aws-sandbox
AWS Account ID	************
Deployment region	Asia Pacific (Tokyo)

ここで指定する Deployment region は、Dynatrace 連携用の CloudFormation スタックを作成する AWS リージョンです。今回の場合は東京リージョンを選択しました。

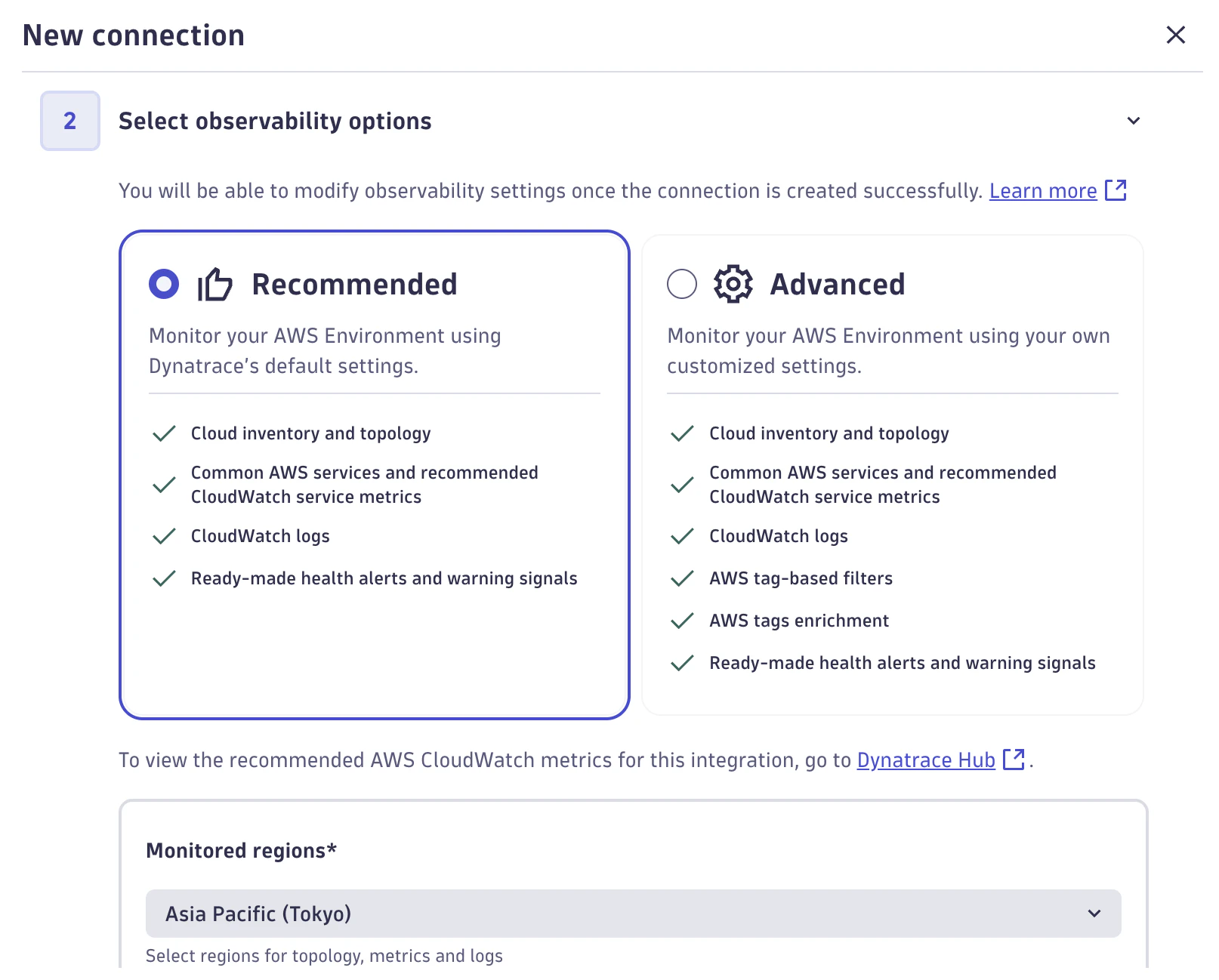

3. Observability options で Recommended を選択する

次に、Observability options を選択します。

Dynatrace の画面では、以下の2つが選択できます。

選択肢	概要
Recommended	Dynatrace のデフォルト設定で AWS 環境を監視する
Advanced	独自のカスタム設定で AWS 環境を監視する

今回は初回検証のため、Recommended を選択しました。

Recommended では、画面上では以下が含まれることが示されています。

• Cloud inventory and topology
• Common AWS services and recommended CloudWatch service metrics
• CloudWatch logs
• Ready-made health alerts and warning signals

Advanced では、これらに加えて AWS tag-based filters や AWS tags enrichment などの設定も選択肢に含まれます。

今回はまず標準構成で接続できることを確認したかったため、Recommended のまま進めます。

また、Monitored regions では Asia Pacific (Tokyo) を指定しました。先ほどのDeployment region とは異なり、こちらは監視対象とするリージョンを指定できる箇所です。

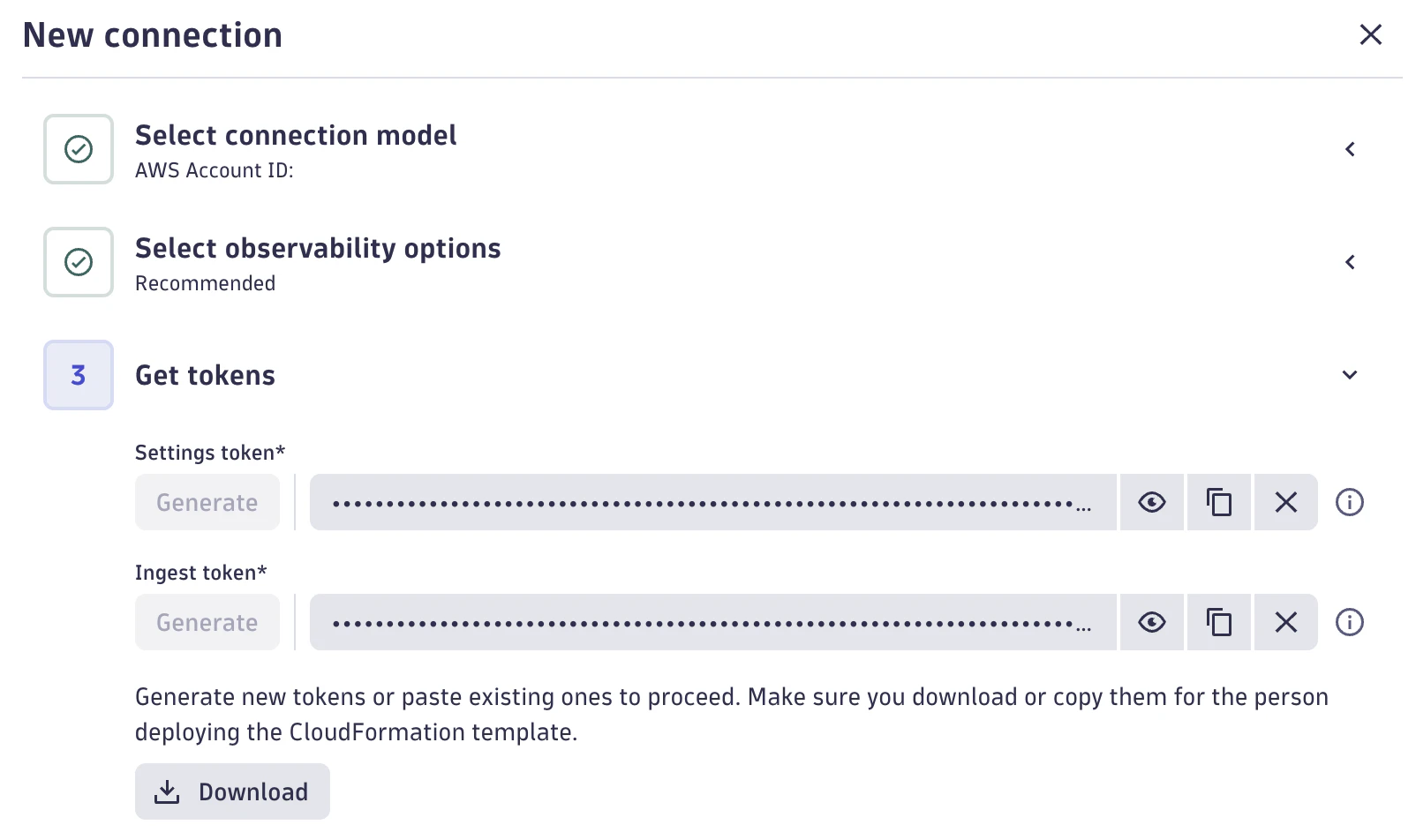

4. Settings token と Ingest token を生成する

次に、Dynatrace 側で CloudFormation デプロイに必要な token を生成します。

ここでは以下の2つを生成します。

Token	用途
Settings token	Dynatrace 側の設定操作に利用される token。この token は Secret Managerに保持され、 Lambda Function から参照される（多分）
Ingest token	AWS 側から Dynatrace へデータを送るために利用される token。この token も同様にSecret Manager に保持され、 Kinesis Firehose から参照される（多分）

生成後、Download ボタンで CSV をダウンロードします。

この CSV には Dynatrace 側の API　にアクセスする際に使用する token が含まれるため、取り扱いにはご注意ください。

5. AWS Console で CloudFormation を起動する

Token 生成後、Deploy CloudFormation in AWS Console が表示されます。

ここから AWS Console の CloudFormation 作成画面へ遷移します。

今回のフローでは、Dynatrace 側で作成した設定をもとに CloudFormation テンプレートが用意されます。AWS 側では、そのテンプレートを使って Dynatrace 連携に必要なリソースを作成します。

6. CloudFormation パラメータを確認する

CloudFormation のパラメータ画面では、Dynatrace tokens、Log ingest、Event ingest、Dynatrace environment、Encryption などを確認します。

デフォルトで、Log ingest は TRUE でした。これは恐らく Kinesis Firehose を介して、 CloudWatch Logs のデータを送る設定と思われます。

項目	値
Enable logs ingest	TRUE
Regions to ingest logs from	ap-northeast-1

一方で、Event ingest はデフォルトで FALSE となっていました。こちらはデフォルト設定のままとしました。

項目	値
Enable events ingest	FALSE
Amazon EventBridge bus name	default
EventBridge sources list	aws.health

Event ingest を TRUE にすると、EventBridge 経由で AWS Health などのイベントを Dynatrace に取り込む構成になります。今回は初回接続の切り分けを優先し、イベント取り込みは有効化しませんでした。

Dynatrace environment の項目には、Dynatrace environment URL と monitoring configuration ID が入ります。

今回、Customer Managed Key は使用しないため、CMK は FALSE のままです。このCMK はSecret Manager に利用されるものと思われます。（多分）

項目	値
Dynatrace environment url	https://********.apps.dynatrace.com
Dynatrace monitoring configuration Id	********-****-****-****-************
Use Customer Managed Key	FALSE

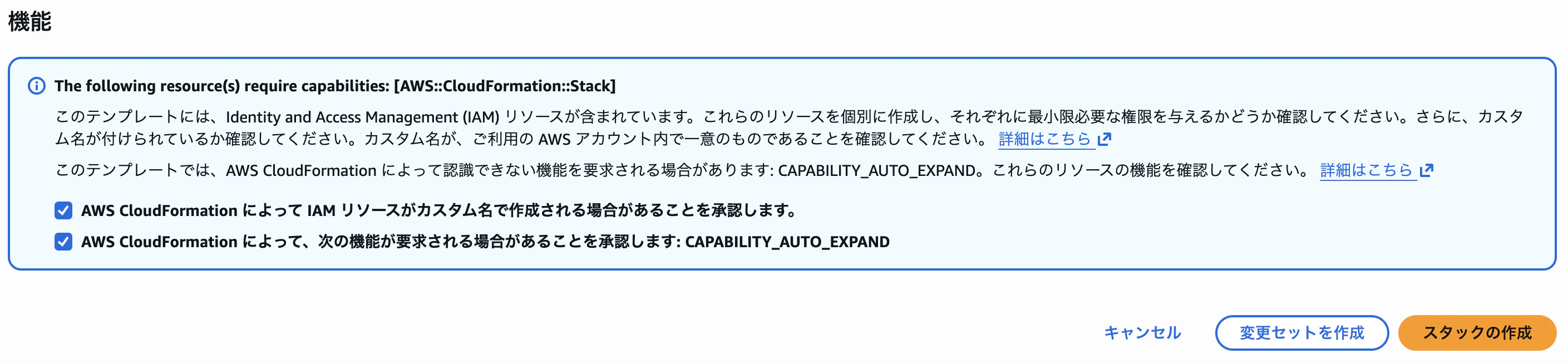

7. CloudFormation の IAM capability を承認してスタックを作成する

CloudFormation の作成前に、IAM リソース作成と CAPABILITY_AUTO_EXPAND に関する確認チェックが表示されます。

今回のテンプレートでは IAM リソースが作成されるため、以下を承認してスタックを作成します。

• CloudFormation によって IAM リソースがカスタム名で作成される可能性があること
• CloudFormation によって CAPABILITY_AUTO_EXPAND が必要になる可能性があること

内容を確認したうえで、スタックの作成 をクリックします。

8. CloudFormation スタックの作成完了を確認する

CloudFormation の作成が完了すると、親スタックと複数のネストされたスタックが CREATE_COMPLETE になります。

今回作成された主なスタックは以下です。

スタック	説明
aws-sandbox	親スタック
DynatraceApiClientStack	Dynatrace configuration API client
DynatraceIntegrationStack	metrics and smartscape 用の monitoring integration
MonitoringRoleStack	AWS monitoring role
DynatraceStackSetRoleStack	nested stackset roles
DynatraceLogIngest	AWS logs ingest via Firehose

各々のスタックのテンプレートを別途保存したので、後で眺めてみることとします。

9. Dynatrace 側で Finish する

CloudFormation の作成が完了したら、Dynatrace のウィザードに戻ります。

Next steps 画面では、Health alerts、Smartscape、Clouds、Dashboards への導線が表示されます。

画面上にも表示されている通り、データが Dynatrace 環境に表示されるまで数分かかる場合があります。

ここでは Finish をクリックして AWS connection 作成を完了します。

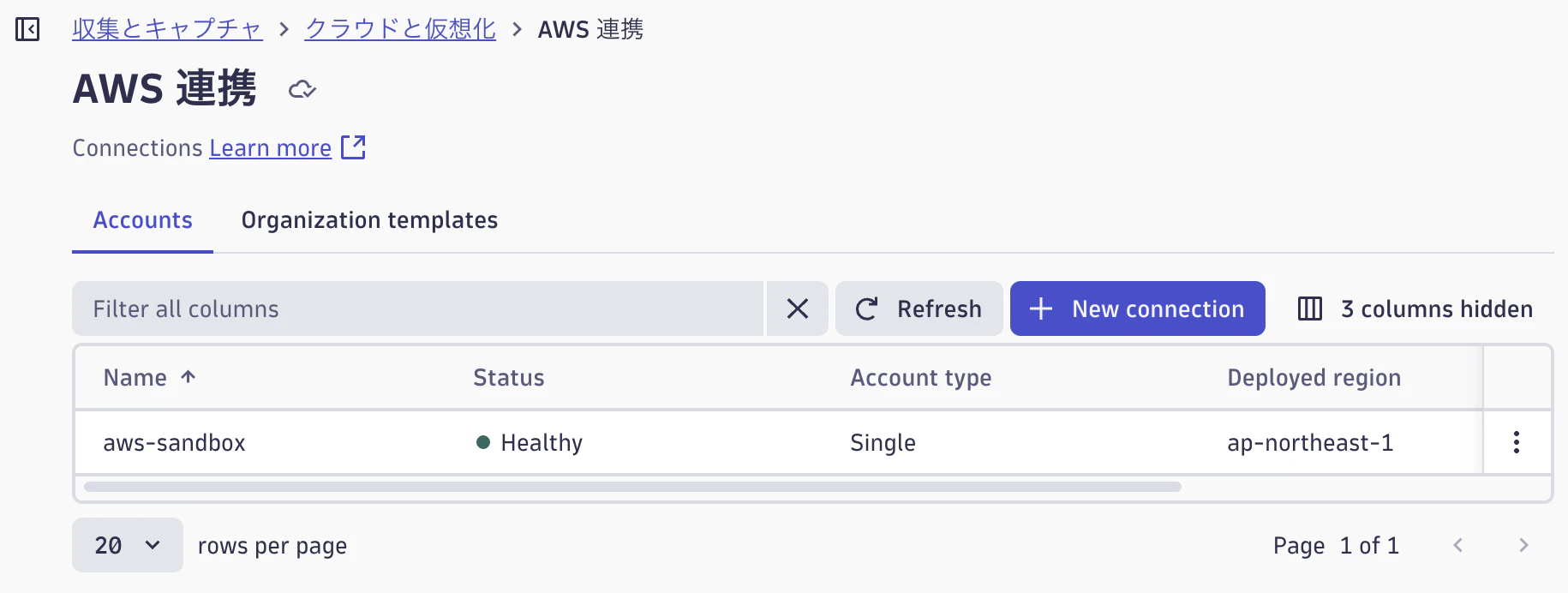

10. AWS connection が Healthy になることを確認する

Dynatrace のウィザードが完了すると、AWS 連携一覧に戻ります。作成した connection が表示されます。

今回の確認結果は以下です。

項目	値
Name	aws-sandbox
Status	Healthy
Account type	Single
Deployed region	ap-northeast-1

Status が Healthy になっているため、Dynatrace 側では AWS connection が正常に認識されています。

11. Clouds で AWS services を確認する

それでは、AWS からデータが送られているかを確認しましょう。Dynatrace の Clouds 画面を確認します。

概要画面では、AWS services が 213 件表示されました。

この時点で、AWS アカウント内のクラウドリソースインベントリが Dynatrace に取り込まれていることが分かります。

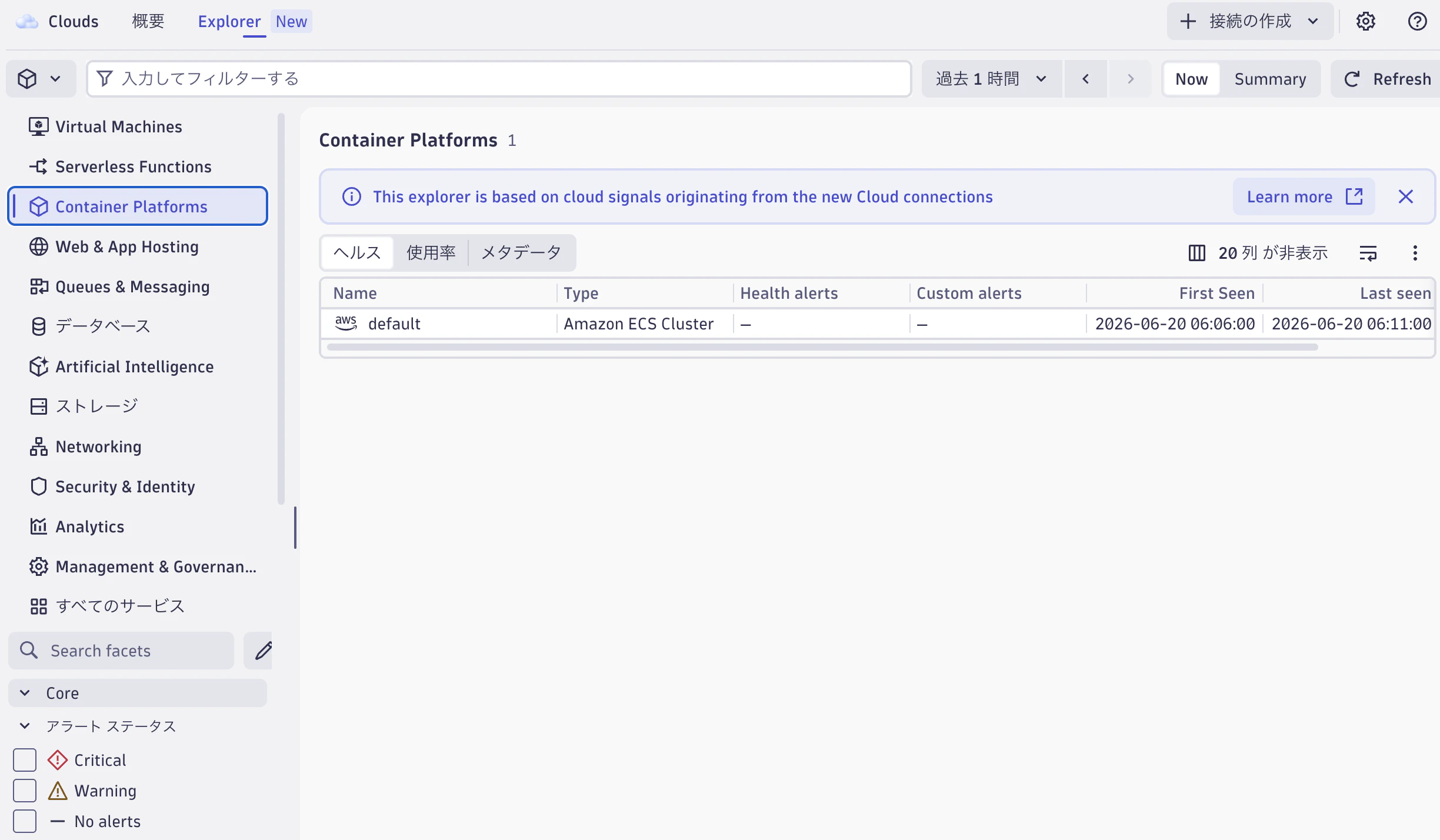

12. Clouds Explorer で ECS クラスターを確認する

Clouds の Explorer タブでは、カテゴリ別に AWS リソースを確認できます。

今回は Container Platforms を開くと、ECS クラスター default が表示されました。

13. AWS 側の EC2 インスタンス

ついでに検証用の EC2 インスタンスを1台起動させてみました。Apacheを起動し、OneAgentをインストールしています。

14. Dynatrace Dashboard で EC2 メトリクスを確認する

Dynatrace の AWS EC2 ダッシュボードでは、EC2 インスタンス数やリージョン、インスタンスタイプ、CPU 使用率などが表示されました。

Clouds でリソースが見えるだけでなく、EC2 の CloudWatch メトリクスも Dynatrace 上で確認できました。

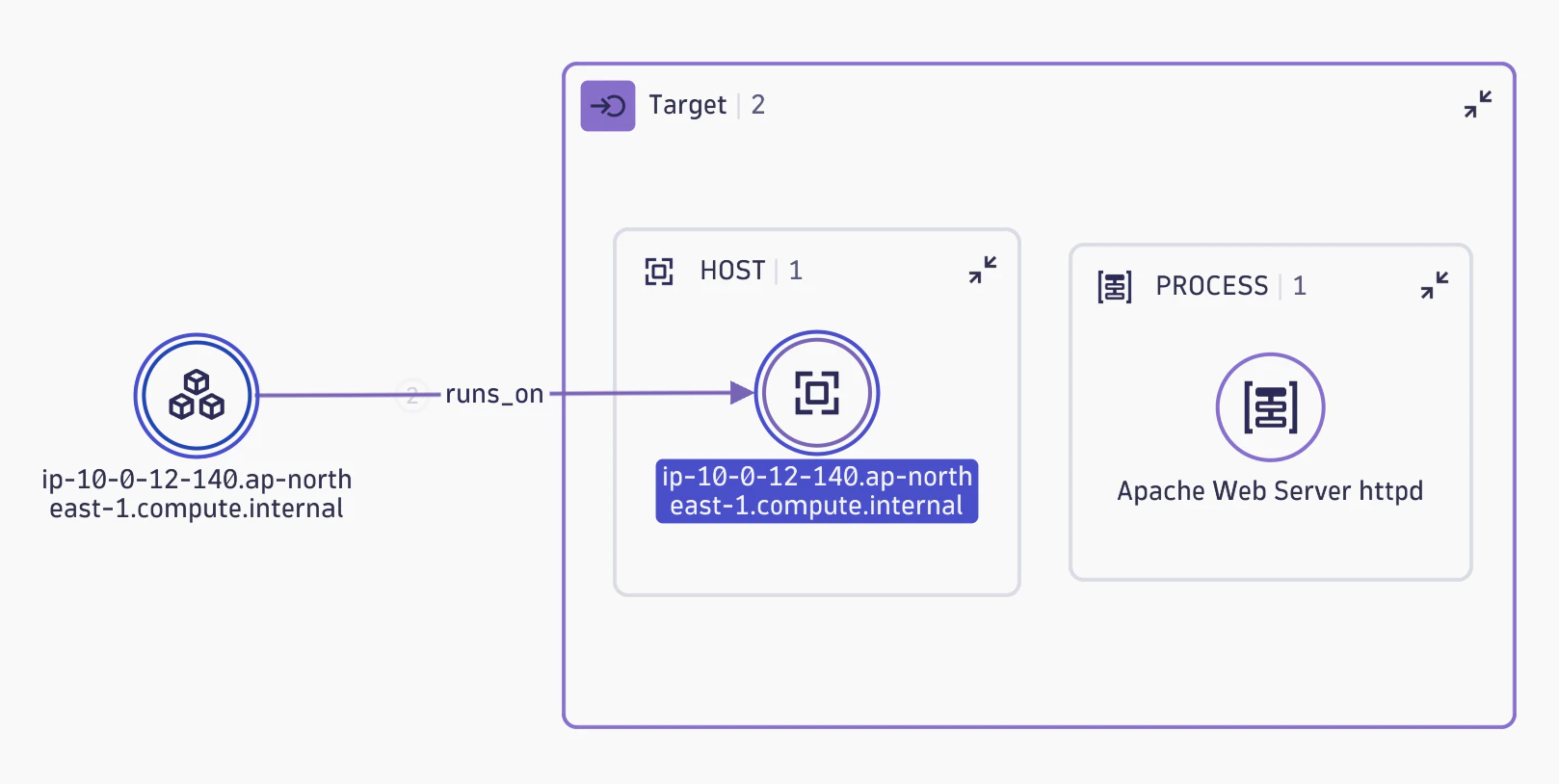

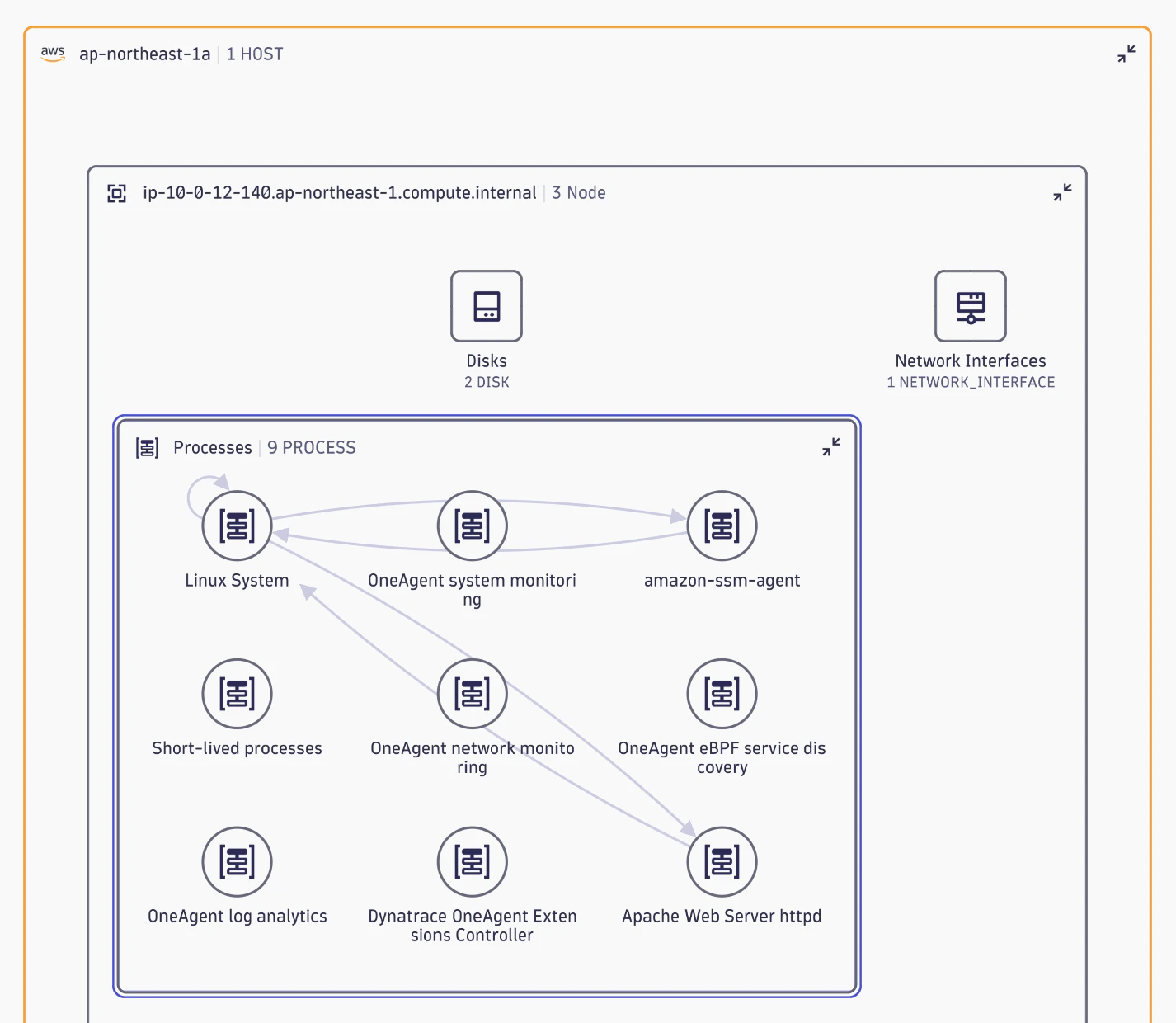

15. Smartscape でホストとプロセスの関係を確認する

今回の EC2 インスタンスには OneAgent も導入しているため、Smartscape ではホスト、ディスク、ネットワークインターフェース、プロセスの関係も表示されます。

ただ、Service Graph 上はAWS リソースへの関連は表示されていないです。OneAgent で拾ったデータと本件で連携されるデータとの関連が取れているかは、また確認しようと思います。タグをつける必要があるのでしょうか。

まとめ

Dynatrace の New Cloud Platform Monitoring を使うことで、AWS connection の作成から CloudFormation デプロイ、Clouds での確認までを UI ベースで進められました。かなり簡単でしたが、CloudFormation から多くのAWS リソースが作成されているようなので、よく確認が必要だと思いました。

あと、序盤のDynatrace 側で設定ウィザードに入る前に、AWS Organization 向けのウィザードもありそうでした。本格展開する際はこちらの設計が必要になりそうです。

参考

• Dynatrace Docs: Set up Dynatrace on Amazon Web Services
  https://docs.dynatrace.com/docs/ingest-from/amazon-web-services

• Dynatrace Docs: Create AWS connection via Settings
  https://docs.dynatrace.com/docs/ingest-from/amazon-web-services/create-an-aws-connection/aws-connection-app-settings

• Dynatrace Docs: Subscribe AWS log groups to be ingested into Dynatrace
  https://docs.dynatrace.com/docs/ingest-from/amazon-web-services/ingest-telemetry/cloudwatch-logs/aws-subscribe-log-groups-pp
