背景・目的

Kinesis Data Streamsのボトルネック調査のため、確認した内容を整理します。
今回は、拡張ファンアウトはオフの状態で確認します。

まとめ

以下の順番で確認をする。

書き込み、読み込みの成否
- PutRecord.Success
- GetRecords.Success
- WriteProvisionedThroughputExceeded
- ReadProvisionedThroughputExceeded
遅延状態
- IteratorAgeMilliseconds
性能
- PutRecord.Latency
- GetRecords.Latency

概要

大きく、ストリームレベルとシャードレベルの2種類があります。

	ストリームレベル（基本）	シャードレベル（拡張）
収集サイクル	1分	1分
料金	なし	追加料金あり
有効化	デフォルト	EnableEnhanceMonitoringで明示的に有効化する

ストリームレベル

主に、以下のメトリクスが確認できます。

分類	目的	メトリクス		単位	説明	判断基準
プロデューサー	処理の成功/失敗	PutRecord	Success	カウント	指定された期間に測定された、Kinesis ストリームごとの成功した PutRecord オペレーションの数。 Average はストリームへの書き込み成功率を反映
			SuccessfulRecords	カウント	指定された期間に測定された、Kinesis Data Streams ごとの PutRecords オペレーションの正常なレコード数。 TotalRecordsに対して、SuccessfulRecordsを確認して、成功率がわかる。失敗したレコードの有効な再試行ロジックを確認。
			FailedRecords	カウント	指定された期間に測定された、Kinesis Data Streams ごとに PutRecords オペレーションで内部障害のために拒否されたレコードの数。時折内部障害が予想されるため、再試行する必要がある。	0が正常
			ThrottledRecords	カウント	指定された期間に測定された、Kinesis Data Streams ごとに PutRecords オペレーションでスロットリングのために拒否されたレコードの数。	0が正常
			WriteProvisionedThroughputExceeded	カウント	指定された期間にストリームのスロットリングにより拒否されたレコードの数。このメトリクスには、PutRecord および PutRecords オペレーションのスロットリングが含まれる。	0が正常
	性能	PutRecord	Latency	ミリ秒	指定された期間に測定された PutRecords オペレーションごとにかかった時間。	0に近いほどよい
	流量	PutRecord	TotalRecords	カウント	指定された期間に測定された、Kinesis Data Streams ごとに PutRecords オペレーションで送信されたレコードの総数。
			Bytes	バイト	指定された期間に PutRecords オペレーションを使用して Kinesis ストリームに送信されたバイト数。
		---	IncomingRecords	カウント	指定された期間に、Kinesis ストリームに正常に送信されたレコードの数。このメトリクスには、PutRecord および PutRecords オペレーションのレコード数が含まれる。
		---	IncomingBytes	バイト	指定された期間に、Kinesis ストリームに正常に送信されたバイト数このメトリクスには、PutRecord および PutRecords オペレーションのバイト数が含まれる。
コンシューマー	処理の成功/失敗	GetRecords	Success	カウント	指定された期間に測定された、ストリームごとの成功した GetRecords オペレーションの数。
		SubscribeToShard	Success	カウント	サブスクリプションが正常に確立されたかどうかを記録
			RateExceeded	％	同じコンシューマーによるアクティブなサブスクリプションがすでにあるため新しいサブスクリプションが失敗したとき、またはこのオペレーションで許可される 1 秒あたりの呼び出し回数を超えた場合に出力	0が正常
		---	ReadProvisionedThroughputExceeded	％	Kinesis Data Streams のサービスまたはシャードの制限を超えて、所定の期間にスロットリングされた GetRecords 呼び出しの数	0が正常
	性能	GetRecords	Latency	ミリ秒	指定された期間に測定された GetRecords オペレーションごとにかかった時間。	0に近いほどよい
			IteratorAgeMilliseconds	ミリ秒	すべての GetRecords リクエストについて、ストリーム内の最後のレコードの経過時間をミリ秒単位で測定	0に近いほどよい
		SubscribeToShard	MillisBehindLatest	ミリ秒	現在の時刻と最後のレコードが記録されている時刻の差
	流量	GetRecords	Bytes	バイト	指定された期間に測定された、Kinesis ストリームから取得したバイト数
		GetRecords	Records	カウント	指定された期間に測定された、シャードから取得したレコード数
		SubscribeToShard	Bytes	バイト	指定された期間に測定された、シャードから受信したバイト数。
		SubscribeToShard	Records	カウント	指定された期間に測定された、シャードから受信したレコード数。

実践

メトリクスの確認

前提

Kinesis Data Streams

シャード数が1のプロビジョニングモードのKDSを元に検証します。
EnhancedMonitoringを有効化します。

sh-4.2$ aws kinesis enable-enhanced-monitoring --stream-name XXXX --shard-level-metrics ALL --region XXX
{
    "StreamName": "XXXXXX",
    "CurrentShardLevelMetrics": [],
    "DesiredShardLevelMetrics": [
        "IncomingBytes",
        "OutgoingRecords",
        "IteratorAgeMilliseconds",
        "IncomingRecords",
        "ReadProvisionedThroughputExceeded",
        "WriteProvisionedThroughputExceeded",
        "OutgoingBytes"
    ]
}

Redshift Streaming Injection

1.Kinesis専用の外部スキーマの作成

  CREATE EXTERNAL SCHEMA ext_kinesis
    FROM KINESIS
iam_role 'arn:aws:iam::{AWSアカウント}:role/XXXXX';

1.マテビュー専用のスキーマを作成

create schema report;

1.マテビューを作成

CREATE MATERIALIZED VIEW report.m_kds_connect AS
SELECT ApproximateArrivalTimestamp
       ,partitionkey
       ,shardid
       ,sequencenumber
       ,FROM_VARBYTE(data, 'utf-8')::SUPER AS payload
  FROM ext_kinesis."Kinesis Data Stream名"
 WHERE is_utf8(data) AND is_valid_json(from_varbyte(data, 'utf-8'));

テストデータ生成

EC2上で、テストデータを生成するスクリプトを動かします。

$ cat random_put_to_kds.py
import json
import boto3
import datetime
import random
from datetime import timedelta

kdsname='xxxxx'
region='xxxxx'
clientkinesis= boto3.client('kinesis', region_name=region)
i=0

print("Start.")

while True:
    i = int(i) + 1
    id = 'id-' + str(random.randint(1665586, 8888888))
    execution_time = datetime.datetime.now().isoformat()
    int_value0 = random.randint(1, 65535)
    int_value1 = random.randint(1, 200000)
    int_value2 = random.randint(1, 100000)
    int_value3 = random.randint(20, 120)

    new_dict={}
    new_dict["id"] = id
    new_dict["execution_time"] = execution_time
    new_dict["int_value0"] = int_value0
    new_dict["int_value1"] = int_value1
    new_dict["int_value2"] = int_value2
    new_dict["int_value3"] = int_value3

    try:
        response=clientkinesis.put_record(StreamName=kdsname, Data=json.dumps(new_dict), PartitionKey=id)
        print("ingested:"+str(i) +",ReqID:"+ response['ResponseMetadata']['RequestId'] + ",HTTPStatusCode:"+ str(response['ResponseMetadata']['HTTPStatusCode']))
    except Exception as e:
        print(e)
$

スクリプトを実行します。

$ python3 random_put_to_kds.py &
Start.
ingested:1,ReqID:f98c9196-97b7-884f-a237-1253501a2a51,HTTPStatusCode:200
ingested:2,ReqID:f1d55f5d-d967-a428-aa6e-dc9b1eca0636,HTTPStatusCode:200
・・・・

WriteProvisionedThroughputExceededの対応

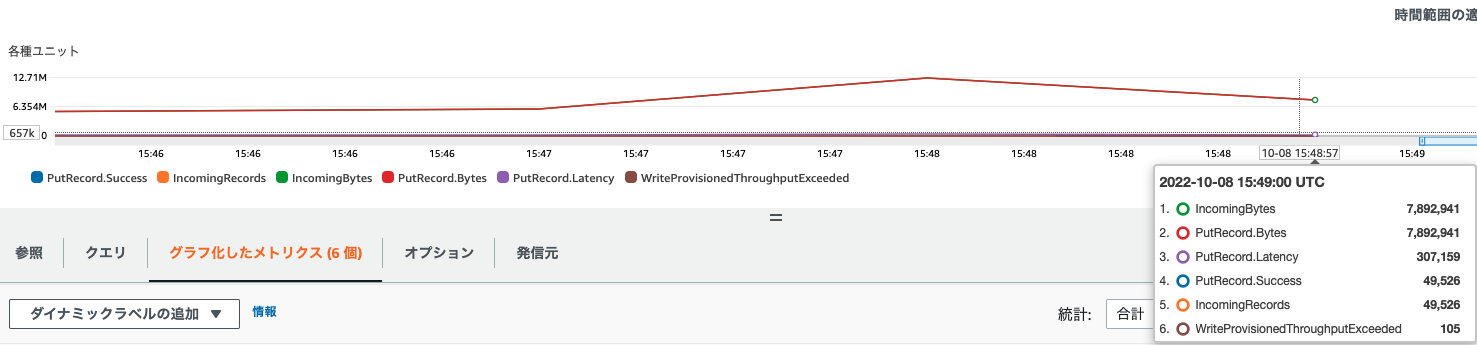

WriteProvisionedThroughputExceededが発生しました。

スクリプトにエラーが返された。

botocore.errorfactory.ProvisionedThroughputExceededException: An error occurred (ProvisionedThroughputExceededException) when calling the PutRecord operation (reached max retries: 4): Rate exceeded for shard shardId-000000000000 in stream XXXXXX under account XXXXXXX.

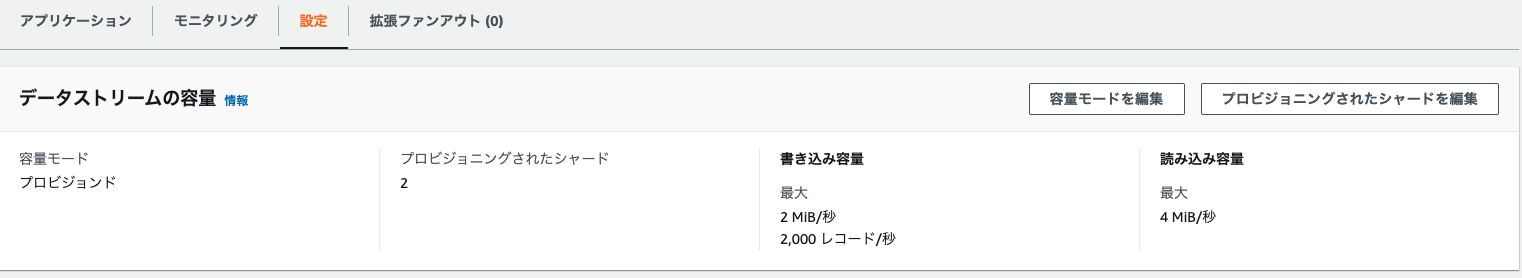

Kinesisのシャードを増やして数値を確認する

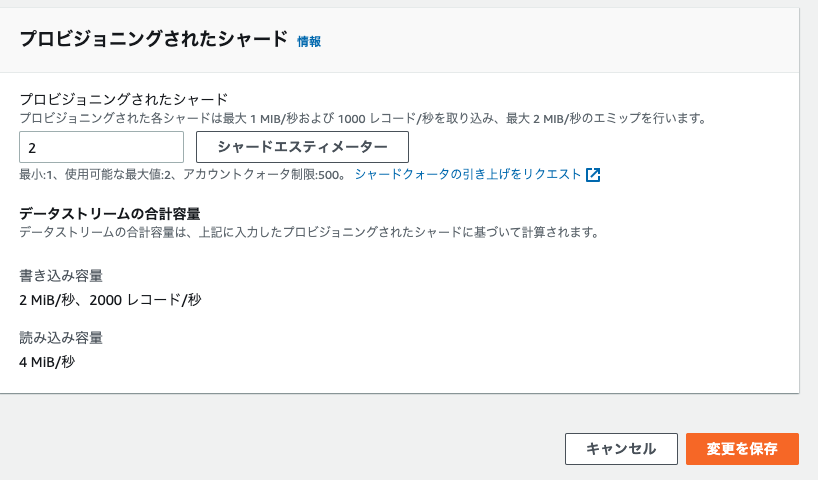

1.シャード数を1から2に変更します。

1.変更を保存をクリックします。

1.変更されました。

	項目	変更前	変更後	変化点
プロデューサー	PutRecord.Success	0.97897671097	1	成功率が上がった。
	WriteProvisionedThroughputExceeded	0.01524925066	0	ThroughputExceededがなくなった（改善された）
	PutRecord.Latency	453,479	262,582	レイテンシーも改善
	IncomingBytes	159.371873817	159.367549593
	PutRecord.Bytes	159.371873817	159.367549593
	IncomingRecords	71,293	43,605	バイト数は変わらないが、レコード数は減っている。
コンシューマー	GetRecords.Success	7	10
	ReadProvisionedThroughputExceeded	0	0
	GetRecords.IteratorAge	135	194	滞留時間が延びた
	GetRecords.IteratorAgeMilliseconds	135,000	194,000	滞留時間が延びた
	GetRecords.Latency	2,550	3,287
	GetRecords.Bytes	11,052,698	6,956,263
	GetRecords.Records	69,351	43,649

IteratorAgeMillisecondsの対応①

スクリプト実行後、マテビューRedreshを実行する。

refresh materialized view  report.m_kds_connect;
---
経過時間: 06 分 53 秒

select count(1) from report.m_kds_connect;
---
2591194

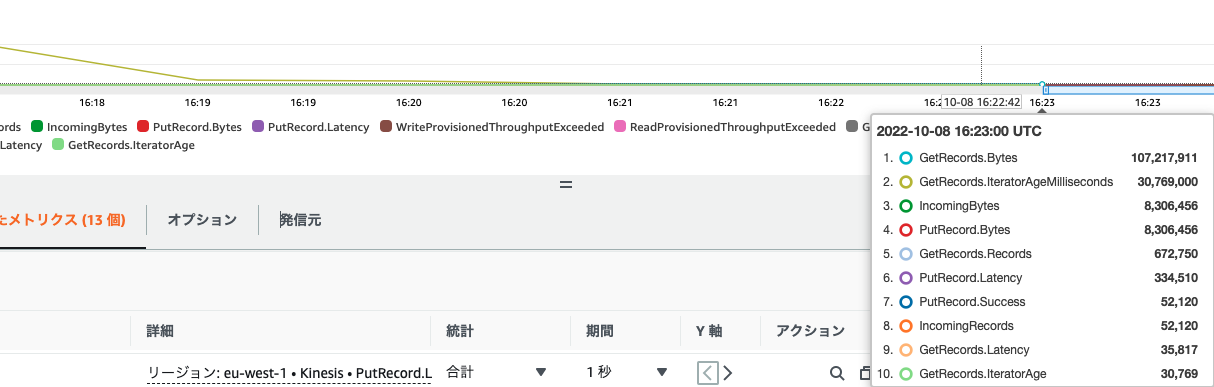

マテビュー Refresh前後で、IteratorAgeMillisecondsが減少していることがわかる。

さらにマテビュー Refreshを定期実行し確認する

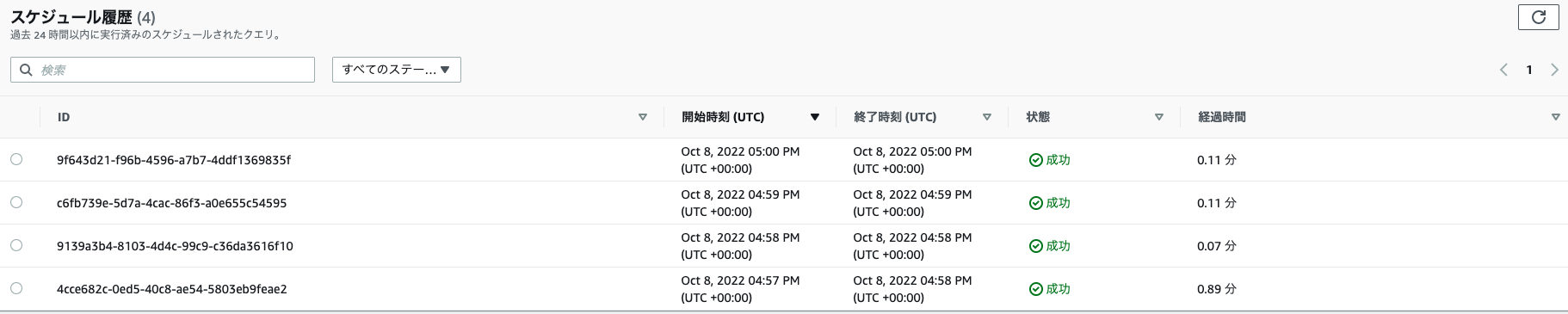

1.Scheduleをクリックします。

1.1分毎に実行します。

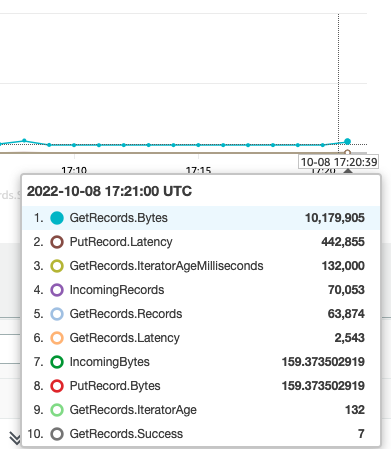

定期的に実行することで、GetRecords.IteratorAgeMillisecondsが132秒になった。IncomingRecordsが70,053、GetRecords.Recordsが63,874。インプットのほうがやや多いため、時間の経過とともに増える可能性がある。

IteratorAgeMillisecondsの対応②

KDSのシャードをさらに増やします。（2→4）

KDSのシャード数の変更は、現在のシャード数の1/2〜2倍の範囲で変更が可能です。

実行数を更に増やす

# 実行前

ps -ef | grep random_put_to_kds.py
ssm-user  6830  6751 14 00:22 pts/5    00:02:24 python3 random_put_to_kds.py
ssm-user  6835  6751 14 00:22 pts/5    00:02:25 python3 random_put_to_kds.py
ssm-user  6853  6751 14 00:22 pts/5    00:02:25 python3 random_put_to_kds.py
ssm-user  6856  6751 14 00:22 pts/5    00:02:27 python3 random_put_to_kds.py
ssm-user  6869  6751 14 00:22 pts/5    00:02:26 python3 random_put_to_kds.py
ssm-user  6870  6751 14 00:22 pts/5    00:02:26 python3 random_put_to_kds.py
ssm-user  6877  6751 14 00:22 pts/5    00:02:25 python3 random_put_to_kds.py
ssm-user  6879  6751 14 00:22 pts/5    00:02:25 python3 random_put_to_kds.py
ssm-user  6902  6751 14 00:22 pts/5    00:02:27 python3 random_put_to_kds.py
ssm-user  6911  6751 14 00:22 pts/5    00:02:27 python3 random_put_to_kds.py
ssm-user  6912  6751 14 00:22 pts/5    00:02:26 python3 random_put_to_kds.py
ssm-user  6919  6751 14 00:22 pts/5    00:02:29 python3 random_put_to_kds.py
ssm-user  6929  6751 14 00:22 pts/5    00:02:26 python3 random_put_to_kds.py
ssm-user  6953  6751 14 00:22 pts/5    00:02:30 python3 random_put_to_kds.py
ssm-user  7225  6751 14 00:24 pts/5    00:02:09 python3 random_put_to_kds.py
ssm-user  7226  6751 15 00:24 pts/5    00:02:10 python3 random_put_to_kds.py
ssm-user  7228  6751 14 00:24 pts/5    00:02:06 python3 random_put_to_kds.py
ssm-user  7231  6751 14 00:24 pts/5    00:02:10 python3 random_put_to_kds.py
ssm-user  7232  6751 15 00:24 pts/5    00:02:10 python3 random_put_to_kds.py
ssm-user  7351  6751  0 00:39 pts/5    00:00:00 grep random_put_to_kds.py
$
$ ps -ef | grep random_put_to_kds.py | wc -l
20

# 実行後
## 42まで増やしました.
$ ps -ef | grep random_put_to_kds.py | wc -l
42
$

RedshiftのDistkeyを見直す

IteratorAgeMillisecondsを確認します。
変化点を確認します。流入量を増やした結果、以下の確認ができました。

成功率が下がった。（プロデューサーの失敗が増えた）
流入量は、バイト数は増えていないが、レコード数は増えた。
滞留時間は増え、コンシューマの性能が追いついていないことがわかる。

	項目	変更前	変更後	変化点
プロデューサー	PutRecord.Success	1	0.99589393396	成功率は下がった。
	WriteProvisionedThroughputExceeded	0	0.00410606604	閾値エラーが増えた。
	PutRecord.Latency	188,079	1,011,896
	IncomingBytes	159.369530033	159.373077409	流入量（バイト数）は、ほぼ変わらない。
	PutRecord.Bytes	159.369530033	159.373077409	流入量（バイト数）は、ほぼ変わらない。
	IncomingRecords	32,747	158,380	流入量（レコード）は増えた。
コンシューマー	GetRecords.Success	6	16	流量が増えて成功数も増えた。（つまり、変更前はコンシューマーに余裕があった）
	ReadProvisionedThroughputExceeded	0	0
	GetRecords.IteratorAge	104	394
	GetRecords.IteratorAgeMilliseconds	104,000	394,000	滞留時間が増えた（4倍程度）
	GetRecords.Latency	2,131	4,791	取得時間が延びた
	GetRecords.Bytes	5,230,379	24,894,547	流出量が増えた
	GetRecords.Records	32,819	156,206	流出量が増えた

3.コンシューマ（Redshift）の並列度(スライス数)を増やしてIteratorAgeMillisecondsを改善します。まずは、クラスタのノード数とノードタイプを確認します。

現在、以下のノード数とノードタイプから、スライス数は、
ra3.4xlargeのvCPU（12）*ノード数が2なので、=24スライスと考える。

ノードタイプは、ra3.4xlarge
ノード数が2

こう考えると、Kinesisのパーティション数を24まで増やしても良いかもしれない。

4.現在のテーブルのDISTKEYやSORTKEYの状況を確認します。

select * from svv_table_info where schema='report'

---
database,schema,table_id,table,encoded,diststyle,sortkey1,max_varchar,sortkey1_enc,sortkey_num,size,pct_used,empty,unsorted,stats_off,tbl_rows,skew_sortkey1,skew_rows,estimated_visible_rows,risk_event,vacuum_sort_benefit
sample,report,110106,mv_tbl__m_kds_connect__0,Y,KEY(num_rec),,256,,0,5624,0.0021,0,,5.00,84772425,,100.00,84772448,,

num_recというKEYでKEY分散されている。
- num_recはマテビューの内部的なカラムだろうか？？
SORTKEYは指定されていない
現在のサイズは、5.6GB程度、行数は84,772,　425件。

5.マテビューの更新を停止します。（スケジュールを停止します。）

6.マテビューでは、alter文でdistkeyとsortkeywを設定できないようなので、再作成して様子を見ます。

現distkeyは、num_recというキーでしたが、24スライス以上に分散されるキー（sequencenumber）を指定してみます。

# Drop
DROP MATERIALIZED VIEW report.m_kds_connect

# Create（再作成）
CREATE MATERIALIZED VIEW report.m_kds_connect
DISTSTYLE KEY
DISTKEY(4)
SORTKEY(1)
AS
SELECT ApproximateArrivalTimestamp
       ,partitionkey
       ,shardid
       ,sequencenumber
       ,FROM_VARBYTE(data, 'utf-8')::SUPER AS payload
  FROM ext_kinesis."Kinesis Data Stream名"
 WHERE is_utf8(data) AND is_valid_json(from_varbyte(data, 'utf-8'));

7.マテビューをリフレッシュします。

REFRESH MATERIALIZED VIEW report.m_kds_connect


# ロック状態を確認
select * from SVV_TRANSACTIONS where lock_mode='ExclusiveLock' and granted='true'

---
txn_owner,txn_db,xid,pid,txn_start,lock_mode,lockable_object_type,relation,granted
IAM:XXX,sample,665275,1075274149,2022-10-09 07:58:41.341266,ExclusiveLock,transactionid,,true
IAM:XXX,sample,665320,1074158295,2022-10-09 07:59:38.388461,ExclusiveLock,transactionid,,true

# 実行中のクエリを確認
select pid, starttime, duration,
trim(user_name) as user,
trim (query) as querytxt
from stv_recents
where status = 'Running';

---
pid,starttime,duration,user,querytxt
1075274149,2022-10-09 07:58:41.205075,141644262,IAM:XXX,REFRESH MATERIALIZED VIEW report.m_kds_connect

Distkeyの見直し前後でIteratorAgeMillisecondsは変わらず。

	項目	変更前	変更後	変化点
プロデューサー	PutRecord.Success	0.99589393396	0.99534917425
	WriteProvisionedThroughputExceeded	0.00410606604	0.00465082575
	PutRecord.Latency	1,011,896	917,820
	IncomingBytes	159.373077409	159.370078427
	PutRecord.Bytes	159.373077409	159.370078427
	IncomingRecords	158,380	151,095
コンシューマー	GetRecords.Success	16	16
	ReadProvisionedThroughputExceeded	0	0
	GetRecords.IteratorAge	394	371
	GetRecords.IteratorAgeMilliseconds	394,000	371,000	それほど、変わらない。
	GetRecords.Latency	4,791	3,278
	GetRecords.Bytes	24,894,547	23,357,850
	GetRecords.Records	156,206	146,559

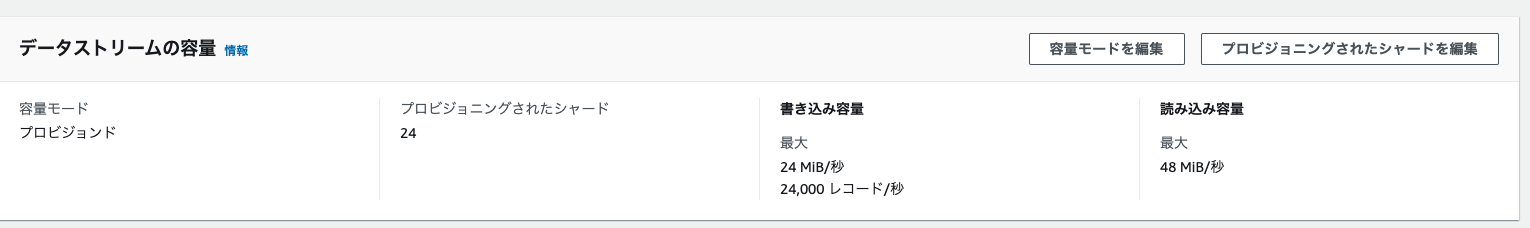

KDSのシャード数を見なおす

Redshiftのスライス数が24なので、同様のシャード数とする。

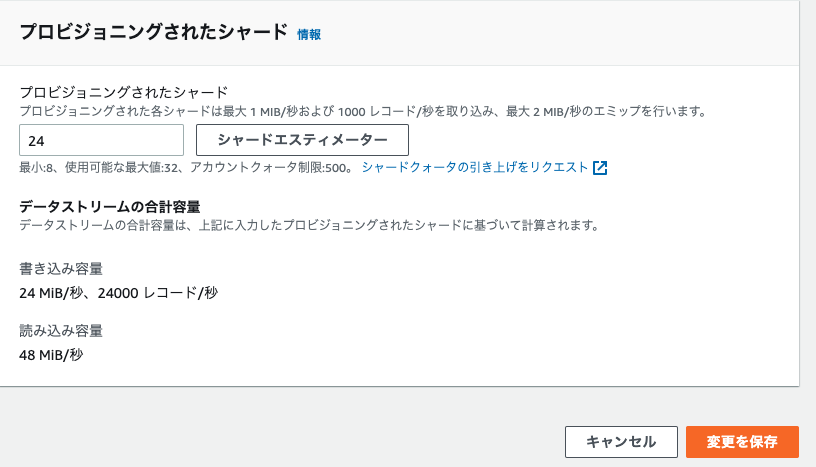

シャード数を変更
シャード見直しにより、IteratorAgeMillisecondsが、若干短縮された。
3.71s → 2.76s
