Amazon Route 53 Resolverを試してみた

Posted at

背景・目的

以前、Route 53 Resolverについて整理しましたが、今回は実際に手を動かしてみたいと思います。

実践

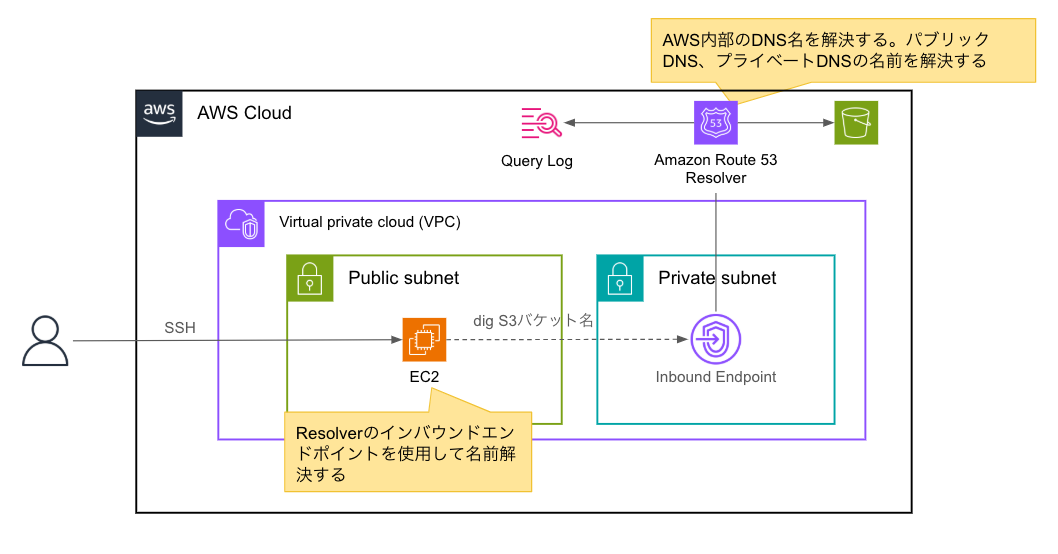

下記の環境でテストをしてみます。


VPCの構築

  1. AWSにサインインします
  2. VPCに移動します
  3. 「VPCを作成」をクリックします
  4. 下記の内容でVPCを作成します
    • Publicサブネット、Private サブネットが1つづつ
    • IGW
    • S3 VPCe
    • DNSオプションを無効化

S3の作成

  1. バケットを作成します

EC2インスタンスのセットアップ

  1. EC2に移動します
  2. ナビゲーションペインで「インスタンス」をクリックします
  3. 「インスタンスを起動」をクリックします
  4. 作成したPublic サブネットに起動します

EC2にSSH

  1. SSHします
    % ssh -i {KEY} ec2-user@XX.XXX.XXX.XXX
   ,     #_
   ~\_  ####_        Amazon Linux 2023
  ~~  \_#####\
  ~~     \###|
  ~~       \#/ ___   https://aws.amazon.com/linux/amazon-linux-2023
   ~~       V~' '->
    ~~~         /
      ~~._.   _/
         _/ _/
       _/m/'
[ec2-user@XXXXXX ~]$

クエリを実行

  1. S3バケットに対して、digを実行します

Inbound Endpointを作成する前なので想定通りです。

```bash
[ec2-user@ip-XX-XX-XX-XX ~]$ dig {S3バケット名}
;; communications error to 10.0.0.2#53: timed out
;; communications error to 10.0.0.2#53: timed out
;; communications error to 10.0.0.2#53: timed out

; <<>> DiG 9.18.28 <<>> {S3バケット名}
;; global options: +cmd
;; no servers could be reached

[ec2-user@ip-XX-XX-XX-XX ~]$
```

Resolver Inbound Endpointの作成

セキュリティグループの作成

  1. EC2に移動します
  2. ナビゲーションペインで「セキュリティグループ」を選択します
  3. 「セキュリティグループを作成」をクリックします

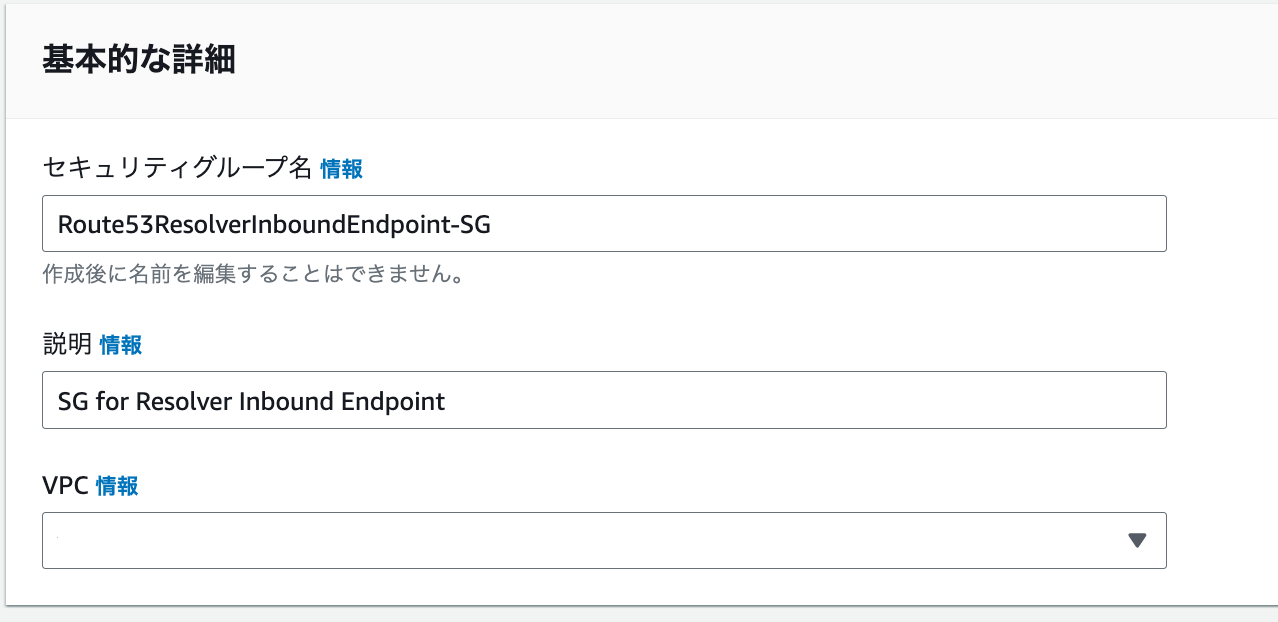

  4. 下記を入力し、「セキュリティグループを作成」をクリックします
    • セキュリティグループ名
    • 説明
    • VPC

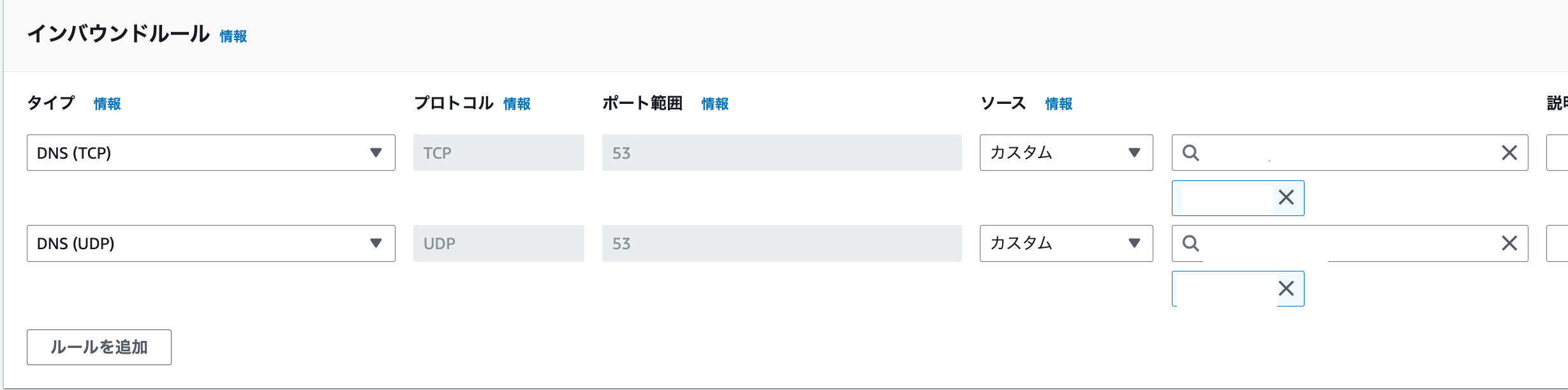

    • インバウンドルールにUDPとTCPのDNSを指定。ソースは作成したVPCを指定

インバウンドエンドポイントの作成

  1. Route 53 Resolverに移動します
  2. トップページで「エンドポイントの設定」をクリックします
  3. DNSクエリの方向では、「インバウンドのみ」を選択し、「次へ」をクリックします

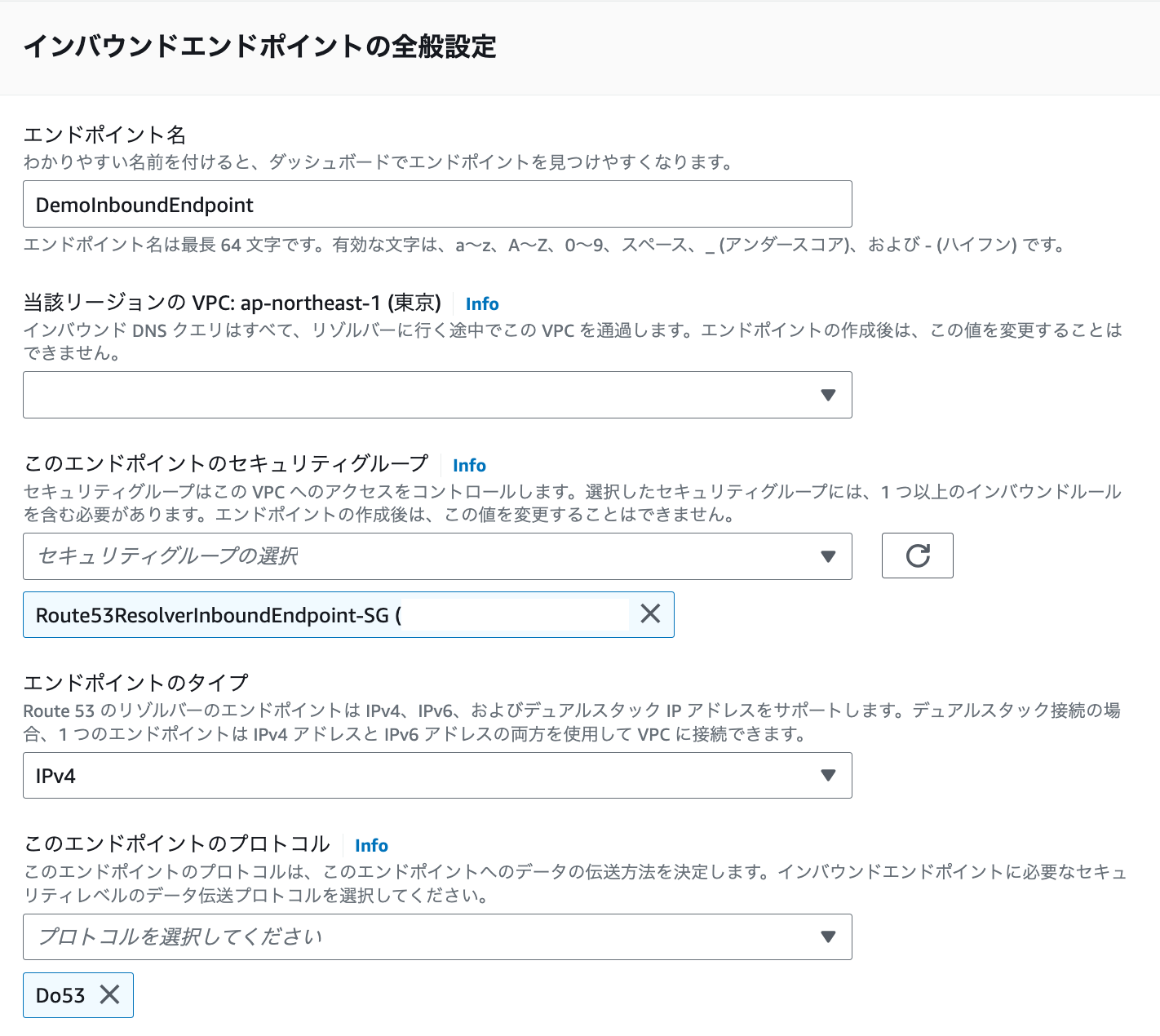

  4. 下記を入力し、「次へ」をクリックします
    • エンドポイント名：任意
    • VPC：作成したVPC
    • セキュリティグループ：上記で作成したセキュリティグループ
    • エンドポイントタイプ：IPv4
    • エンドポイントのプロトコル：Do53

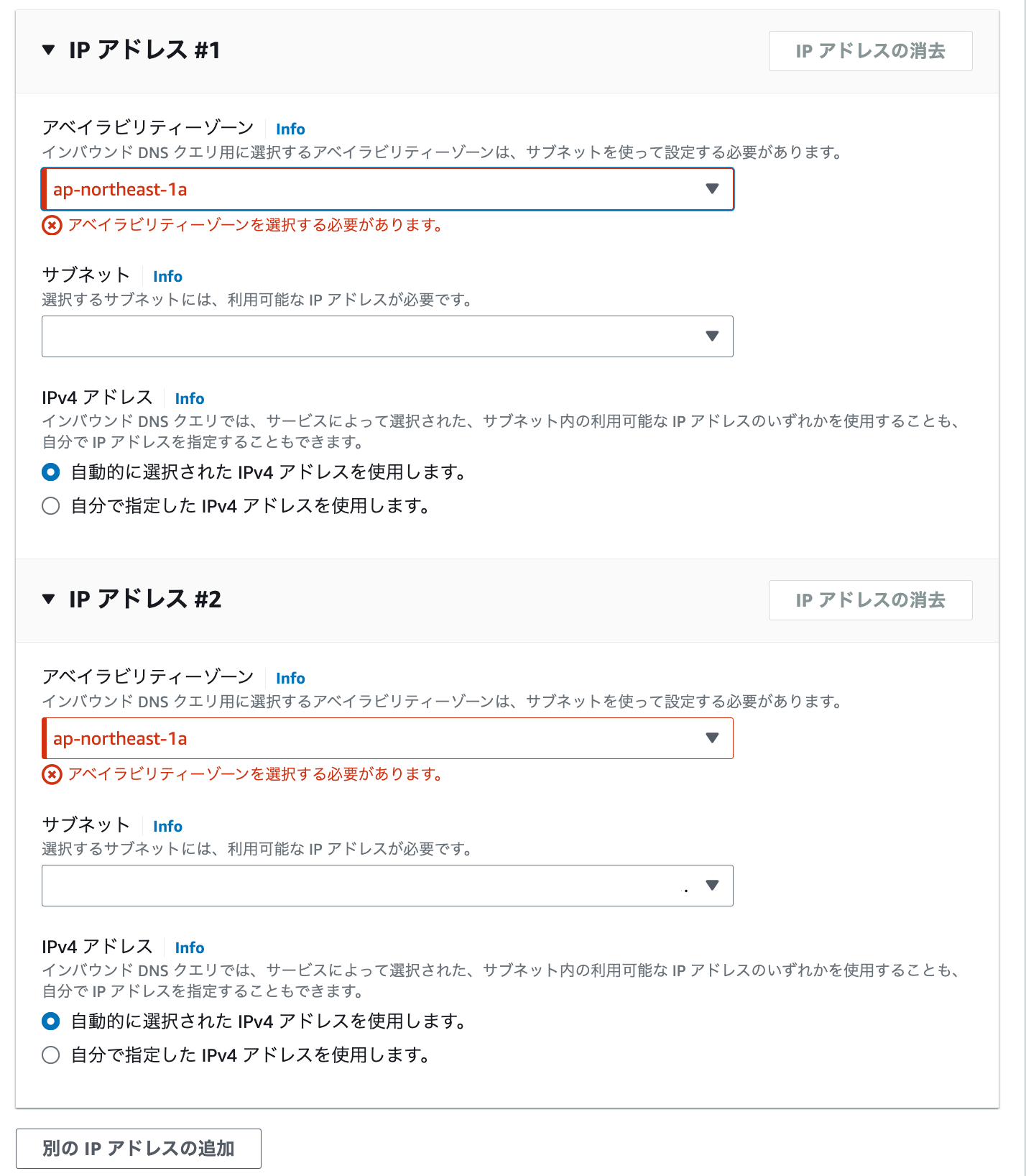

    • IPアドレス#1、#2：作成したPrivate Subnet（※今回AZが1つのため同一を指定しています）
  5. 確認画面で「送信」をクリックします
  6. リゾルバーのVPC画面で、作成できたことがわかります
  7. ナビゲーションペインで「インバウンドエンドポイント」をクリックすると、作成されていることがわかります

クエリを実行（再）

  1. S3バケットに対して、digを実行します。失敗しました

EC2のデフォルトのDNSは、VPCのデフォルトリゾルバーを参照しているので想定内です

```bash
[ec2-user@ip-XX-XX-XX-XX ~]$ dig {S3バケット名}
;; communications error to 10.0.0.2#53: timed out
;; communications error to 10.0.0.2#53: timed out
;; communications error to 10.0.0.2#53: timed out

; <<>> DiG 9.18.28 <<>> {S3バケット名}
;; global options: +cmd
;; no servers could be reached

[ec2-user@ip-XX-XX-XX-XX ~]$
```

DNS設定

  1. ナビゲーションペインで「インバウンドエンドポイント」に移動します
  2. プライベートIPアドレスを確認します（メモします）
  3. EC2で/etc/resolv.confを開きます。デフォルトでは下記の定義になっています
    nameserver 10.0.0.2
search ap-northeast-1.compute.internal
  4. 上記でメモしたインバウンドエンドポイントにnameserverのIPアドレスを変更します

クエリを実行（再々）

  1. 再々度、S3バケットに対して、digを実行します。成功しました
    [ec2-user@ip-XX-XX-XX-XX ~]$ dig {S3バケット名}

; <<>> DiG 9.18.28 <<>> {S3バケット名}
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NXDOMAIN, id: 24383
;; flags: qr rd ra; QUERY: 1, ANSWER: 0, AUTHORITY: 1, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 1232
;; QUESTION SECTION:
;{S3バケット名}.	IN	A

;; AUTHORITY SECTION:
.			2153	IN	SOA	a.root-servers.net. nstld.verisign-grs.com. 2024112100 1800 900 604800 86400

;; Query time: 9 msec
;; SERVER: {プライベートIPアドレス}#53({プライベートIPアドレス}) (UDP)
;; WHEN: Thu Nov 21 07:26:19 UTC 2024
;; MSG SIZE  rcvd: 134

[ec2-user@ip-XX-XX-XX-XX ~]$

クエリログの有効化

クエリログが出力されるように設定します。

  1. Route 53 Resolverに移動します
  2. ナビゲーションペインで「クエリのログ記録」をクリックします
  3. 「クエリログ記録の設定」をクリックします

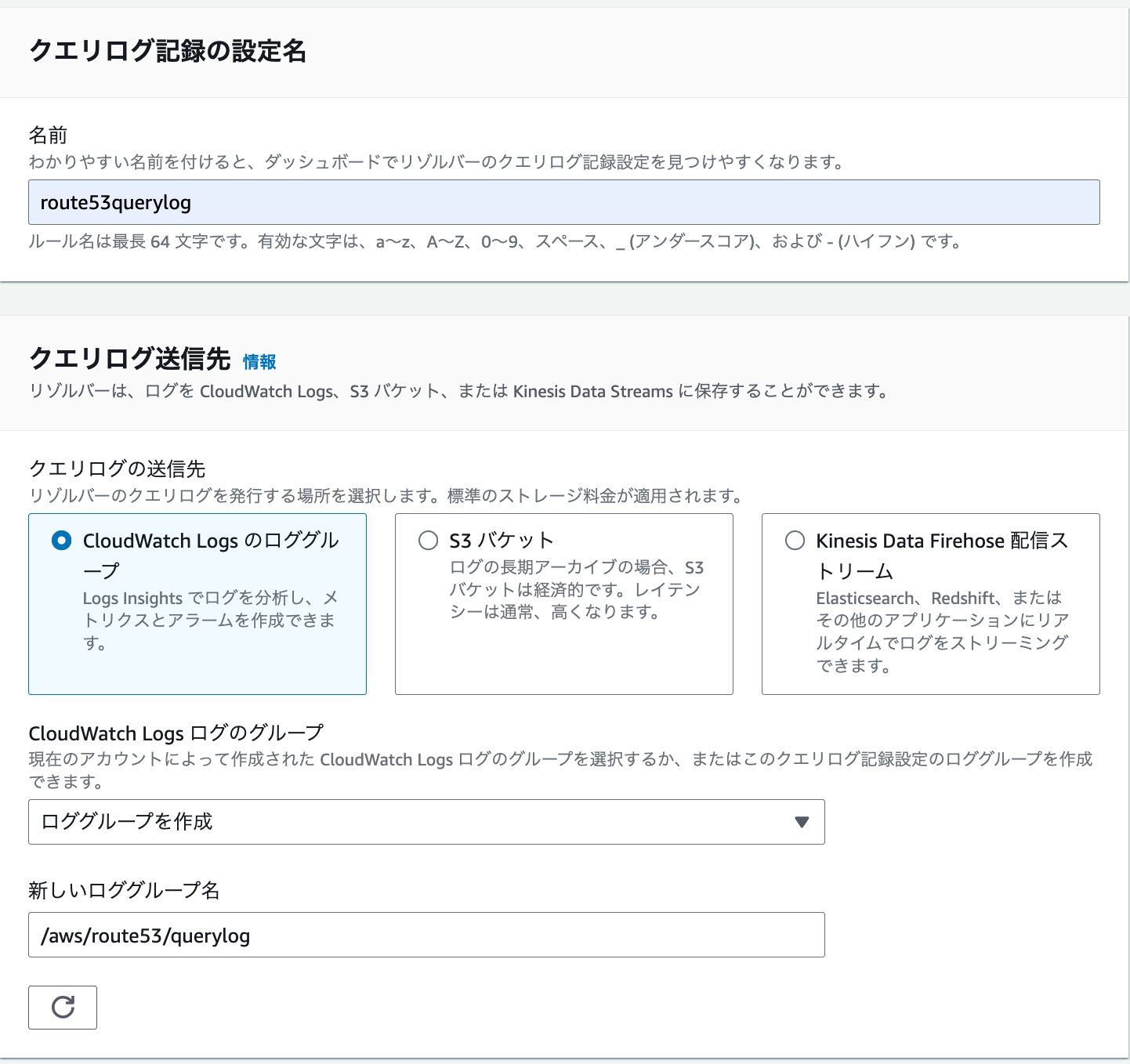

  4. 下記を入力し、「クエリログの設定」をクリックします
    • クエリログ記録の設定名：任意
    • クエロログの送信先：今回は、CWLを指定
    • CWLのロググループの指定：新しいロググループ名

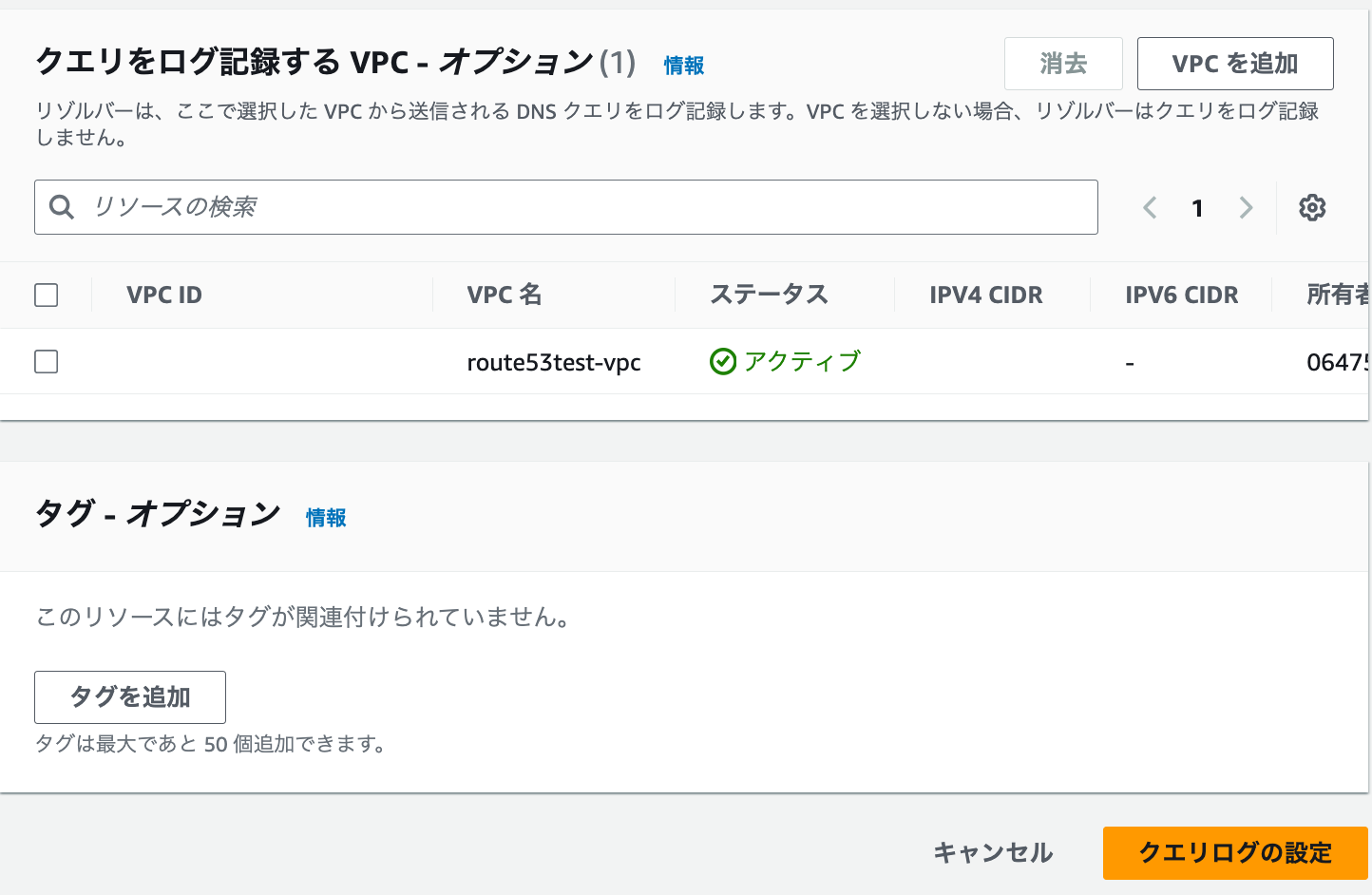

    • クエリをログ記録するVPC：作成したVPCを指定

CWLを確認

  1. CloudWatchに移動します
  2. ナビゲーションペインで「ロググループ」をクリックします

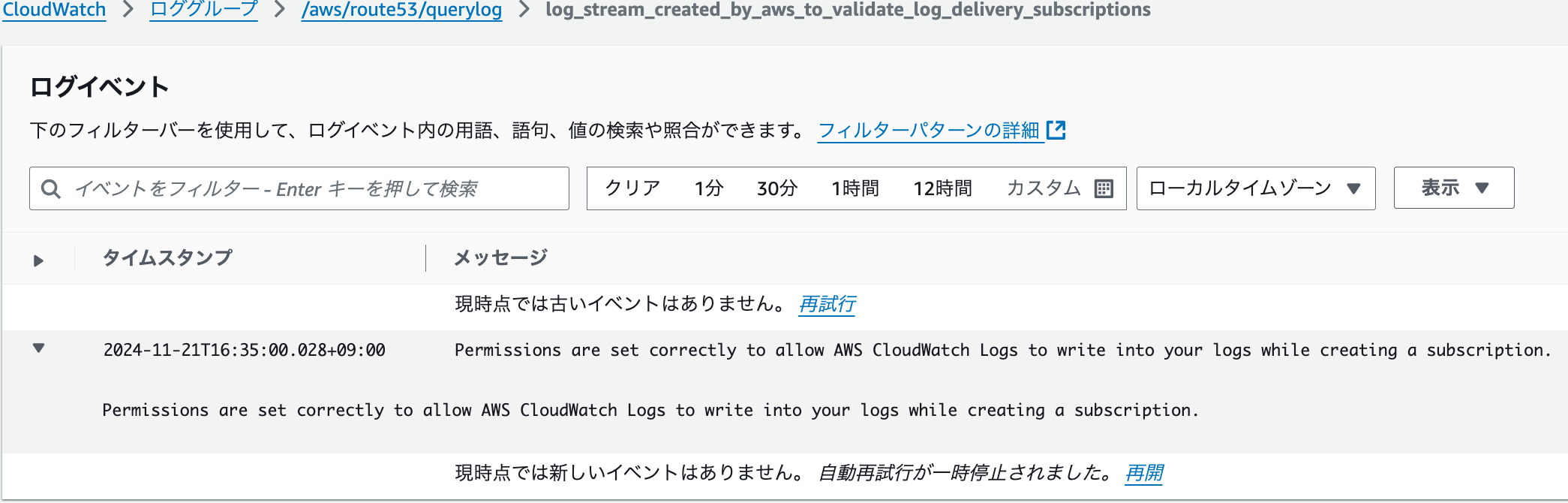

  3. ログストリームができていました。

クエリを実行

  1. S3バケットに対して、digを実行します。
    [ec2-user@ip-XX-XX-XX-XX ~]$ dig {S3バケット名}

; <<>> DiG 9.18.28 <<>> {S3バケット名}
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NXDOMAIN, id: 24383
;; flags: qr rd ra; QUERY: 1, ANSWER: 0, AUTHORITY: 1, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 1232
;; QUESTION SECTION:
;{S3バケット名}.	IN	A

;; AUTHORITY SECTION:
.			2153	IN	SOA	a.root-servers.net. nstld.verisign-grs.com. 2024112100 1800 900 604800 86400

;; Query time: 9 msec
;; SERVER: {プライベートIPアドレス}#53({プライベートIPアドレス}) (UDP)
;; WHEN: Thu Nov 21 07:26:19 UTC 2024
;; MSG SIZE  rcvd: 134

[ec2-user@ip-XX-XX-XX-XX ~]$

ログを確認

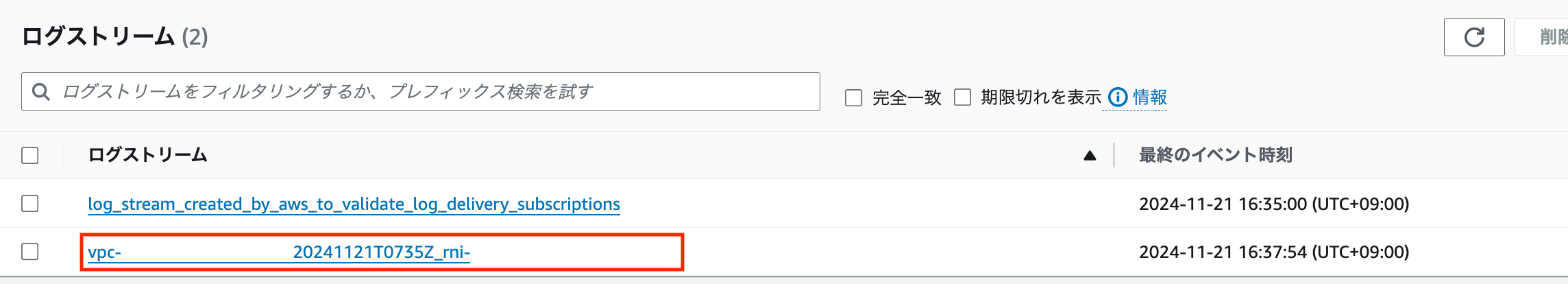

  1. ログストリームができていました。クリックします

  2. 下記のログが出力されていました

    2024-11-21T16:37:54.000+09:00
{
    "version": "1.100000",
    "account_id": "XXXXXXX",
    "region": "ap-northeast-1",
    "vpc_id": "vpc-XXXXXX",
    "query_timestamp": "2024-11-21T07:37:54Z",
    "query_name": "{S3バケット名}.",
    "query_type": "A",
    "query_class": "IN",
    "rcode": "NXDOMAIN",
    "answers": [],
    "srcaddr": "XXXXXX",
    "srcport": "48000",
    "transport": "UDP",
    "srcids": {
        "resolver_endpoint": "rslvr-in-XXXX",
        "resolver_network_interface": "rni-XXXX"
    }
}

考察

今回、Route 53 Resolverのインバウンドエンドポイントを試しました。実際に手を動かすことで挙動のイメージが少しつきました。
