dbdiagram.ioを試してみた

背景・目的

E-R図を簡単に作成できるツールとして「dbdiagram」があることを知り、実際に試してみました。

まとめ

下記に特徴を整理します

特徴	説明
概要	・無料 ・シンプルなツール ・DSLコードを入力してEDRを描画する ・一般的なDBMLを使用する
DBML	・DBMLは、データベースのスキーマ構造を定義するために使用されるオープンソースのマークアップ言語 ・DBMLも、dbdiagramのチームにより開発されている

概要

下記を基に整理します。

dbdiagram.io is a free, simple tool to draw database diagrams (ERDs) by typing DSL code. dbdiagram uses the popular DBML (Database Markup Language).

• 無料
• シンプルなツール
• DSLコードを入力してEDRを描画する
• 一般的なDBMLを使用する

DBML

dbdiagram.io uses DBML as our syntax for defining database. DBML is open-sourced markup language used to define database schema structure. DBML is also developed by the team behind dbdiagram.

• DBMLは、データベースのスキーマ構造を定義するために使用されるオープンソースのマークアップ言語
• DBMLも、dbdiagramのチームにより開発されている

Pricing

2025/6/22 現在、下記の4つのplanになっています。

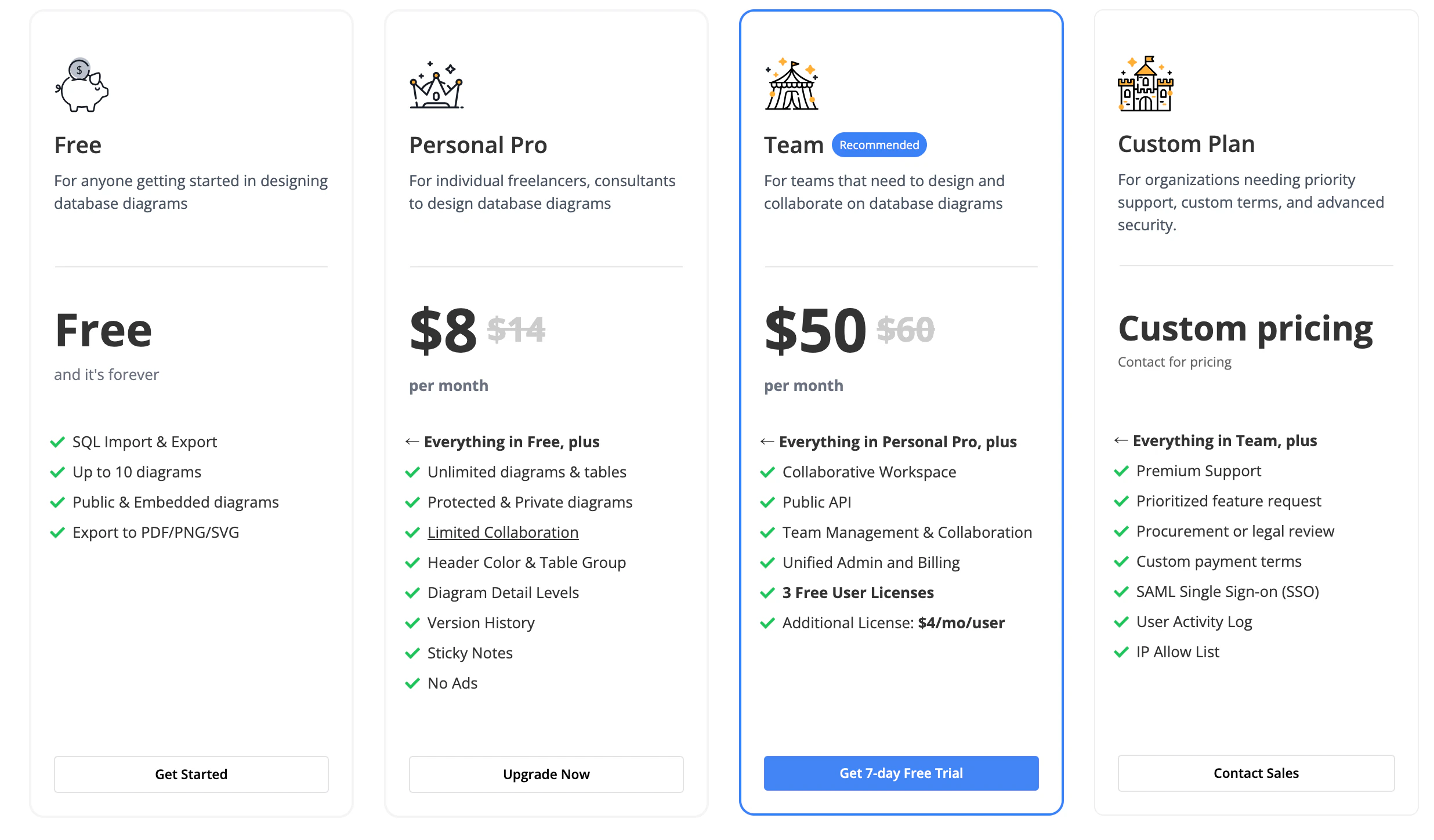

pricingから転載

実践

1. dbdiagramにアクセスします
2. Pricingに移動します
3. Get Started Free をクリックします
4. 下記のような画面が表示されました


• Table XXXにより、テーブル定義を記載し、Ref によってリレーションを表現します

テーブルの作成

1. 小売店の会員をイメージしたCustomerを作成してみます。下記をコーディングします

   Table Customer {
     id int [pk, increment]
     name varchar
     email varchar
     phone varchar
     membership_id varchar
     joined_at datetime
   }

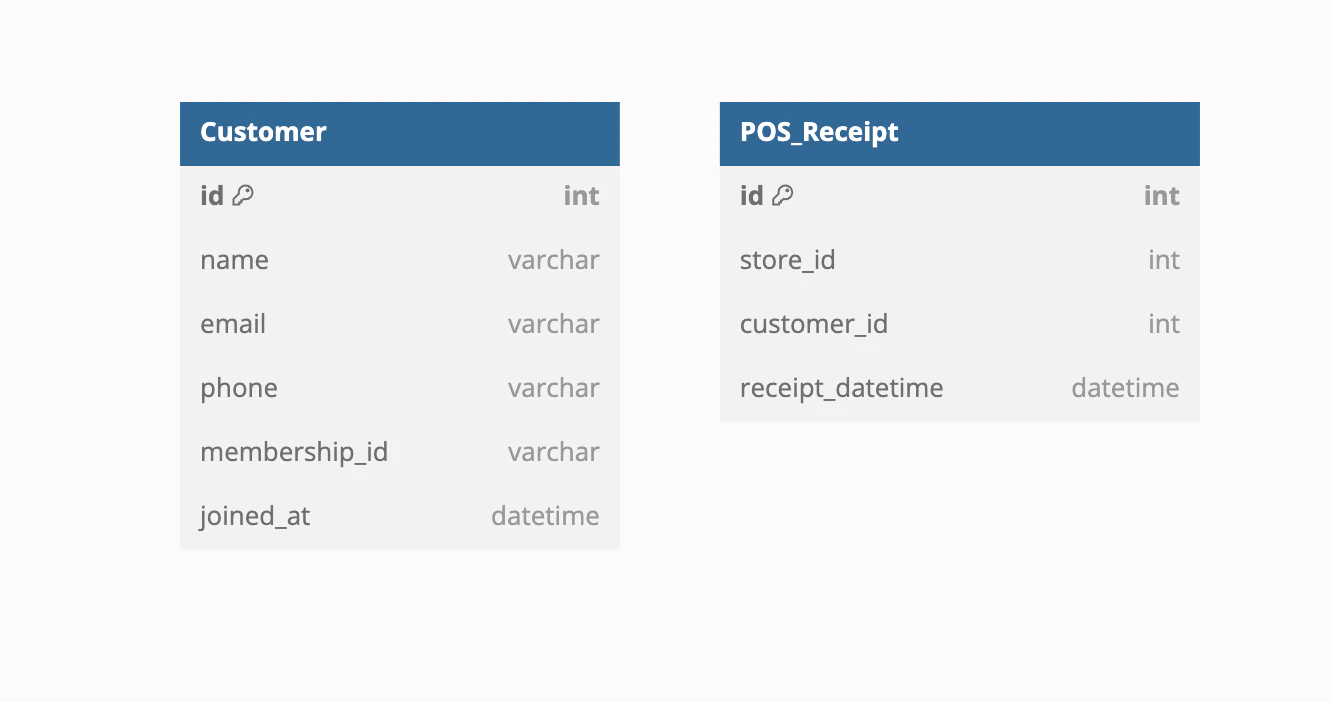

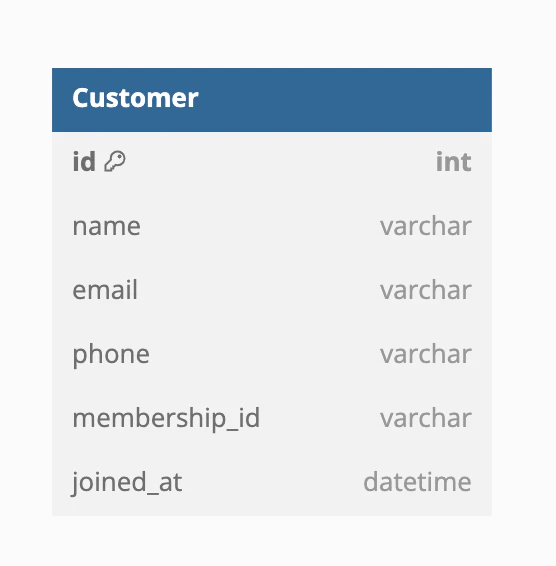

2. 表示されました


3. もう一件登録してみます。会員（会員以外もありえる）が購入した際のレシートエンティティを作成してみます

   Table POS_Receipt {
     id int [pk, increment]
     store_id int
     customer_id int
     receipt_datetime datetime
   }


4. 下記の表示されます


リレーションの作成

上記の2つのエンティティにリレーションを作成します

1. 下記を登録します

   Ref: POS_Receipt.customer_id > Customer.id

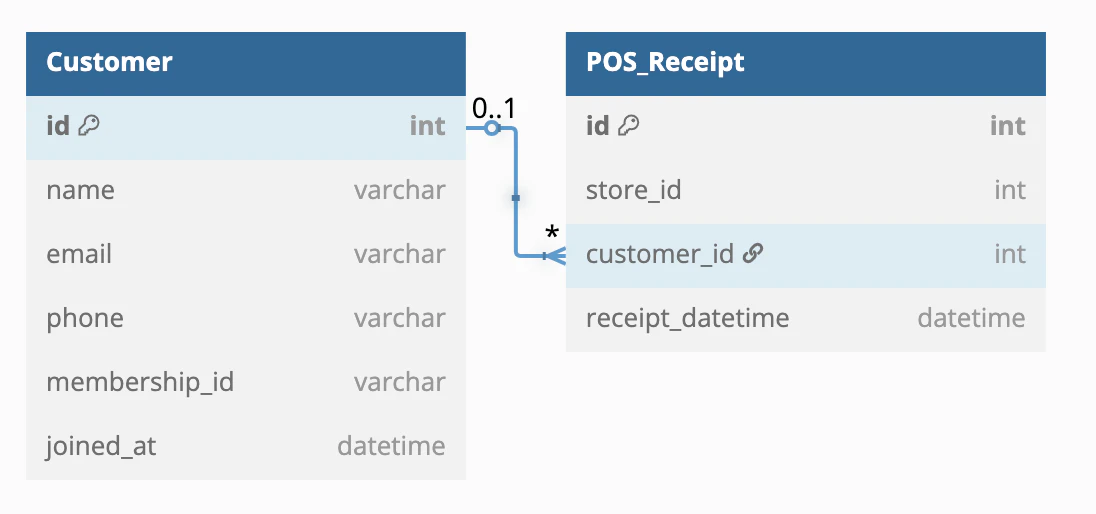

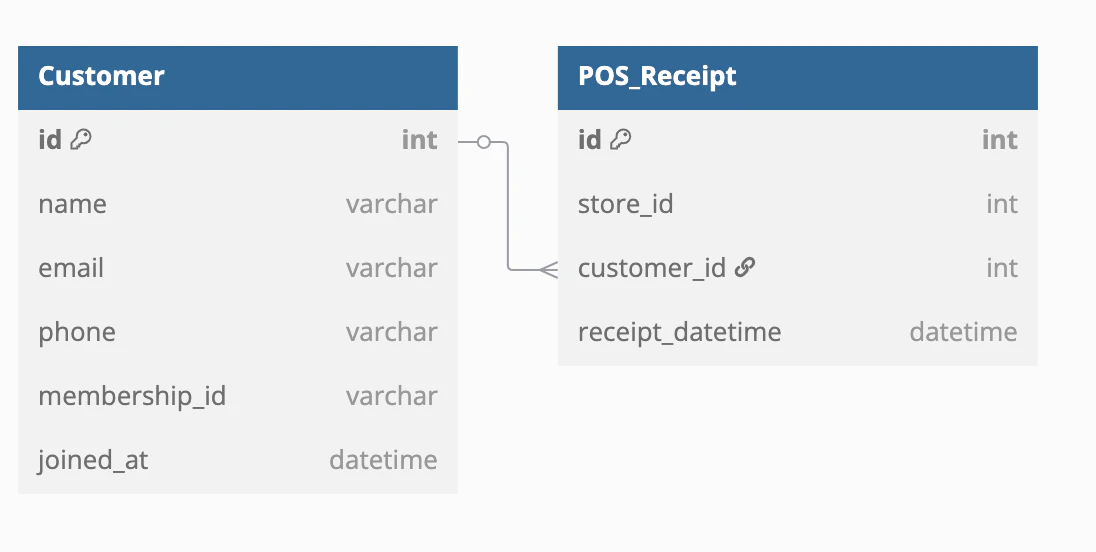

2. 下記のように繋がりました


3. 線の上にマウスをホバーすると、0..1:Nなどの数が表示されます


考察

実際に dbdiagram.io を試してみて、軽くて、速く使えることが魅力でした。
今後、業務にも利用してみたいと思いました。
