【図解】GKEで始めるKubernetes(k8s)の初歩の初歩(基礎知識編)

Posted at

0.はじめに

以前からコンテナオーケストレーションツールに興味はあったものの、触る機会が無かったのでこちらの書籍を元に学習してみたので、kubernetesの仕組みを理解するための要点だけを図にまとめてみました。
ハンズオンで分かりやすく学べる Google Cloud実践活用術 データ分析・システム基盤編 Google監修

本記事ではネットワーク、Docker等の前提知識は割愛します。
画像については、引用はせずdraw.ioで描いてるので、見づらい部分があればコメントいただければ幸いです。

1.kubernetesの特徴

kubernetesはコンテナオーケストレーションツールであり、主に以下のような特徴があります。

  • コンテナを動かすホストである
  • コンテナをどこに配置するか等のスケジューリングが行える
  • コンテナ間のサービスディスカバリー(名前解決と通信)
  • コンテナ間のロードバランシング
  • オートスケーリング(コンテナ数や1台あたりの性能増減)
  • ローリングアップデート(少しずつ新しいコンテナへ入れ替えていく)

2.kubernetesの内部アーキテクチャ

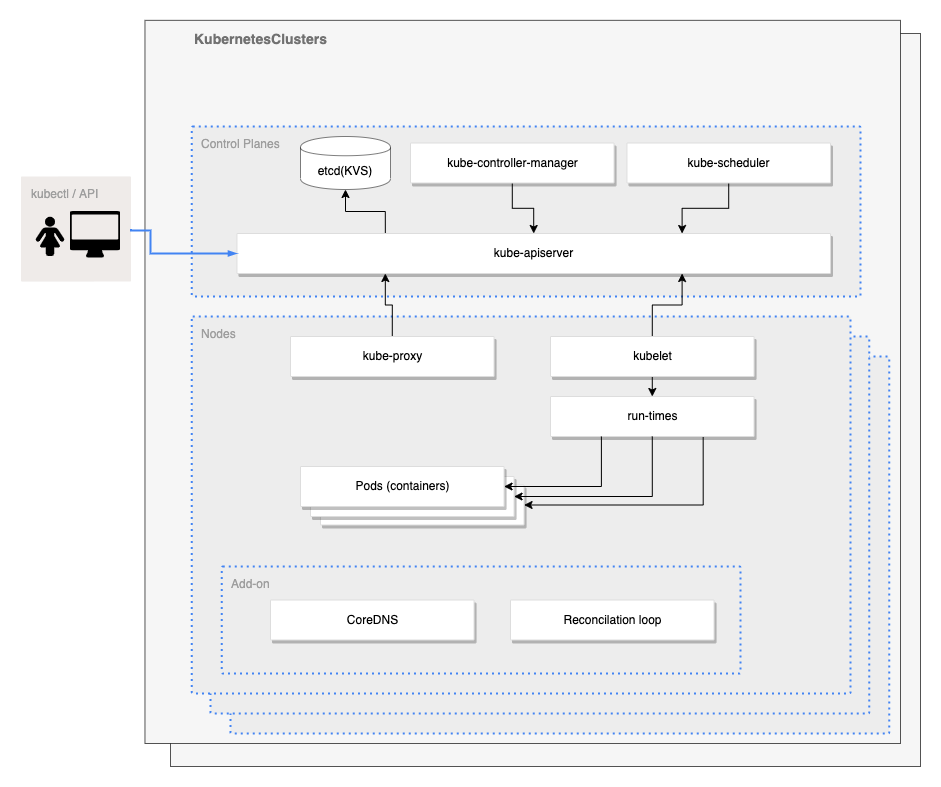

次項のネットワーキング、デプロイフローを見る前に、まずはkubernetesの内部を見ていきます。


ControlPlanes

上図ControlPlanes内の機能は以下の通りです。

Control plane

後述のNodeを制御するための基盤であり、kube-apiserver、kube-controller-manager、kube-scheduler、etcdの4つのコンポーネントで構成されています。

kubectl

kube-apiserverにリクエストを送信するためのCLIツール。
Kubernetesクラスターは、このCLIツールを使うか、マニフェストと呼ばれるyaml形式のファイルによって設定できます。

kube-apiserver

Kubernetesの各APIを提供するコンポーネント。
kubectlからのAPIリクエストや他のコンポーネントからもアクセスされます。

KubernetesのAPIリソースは以下のようなものがあります。

  • Workload Resources
  • Service Resources
  • Config and Storage Resources
  • Authentication Resources
  • Authorization Resources
  • Policy Resources
  • Extend Resources
  • Cluster Resources
  • Common Definitions
  • Common Parameters

reference: https://kubernetes.io/docs/reference/kubernetes-api/

kube-controller-manager

DeploymentコントローラーやReplicaSetコントローラーといった、APIリソースごとに実際の処理を行うコントローラーを1つのバイナリファイルにまとめたもの。

kube-scheduler

新たに作られたPodのうち、Nodeが割り当てられてないものに対し、どのNodeを割り当てるかをkube-apiserverにリクエストしてスケジューリングする。

etcd

キーバリューストア(KVS)となっていて、Kubernetesクラスターの全ての情報を保存している。

Nodes

上図Nodes内の機能は以下の通りです。

Node

Podを実行できる環境、ワーカーマシン。
クラスター内に複数配置でき、NodeごとにNICが割り当てられるため、Node間の通信も可能です。

kube-proxy

各Node上で動作するネットワークプロキシー。
別Nodeもしくは外部からClusterIP・NodePort宛にリクエストがあった場合、各Podに転送します。

kubelet

Dockerやcontainerdといったコンテナランタイムと連携して、Podの起動や停止を行う。

Pod

1つ以上のコンテナで構成されるKubernetesの基本となるリソース。
1つのPod内に複数コンテナを設置する場合、ネットワークインターフェースを共有して1つのIPアドレスを持ちます。

アドオン

Node上で動作する代表的なアドオンは次のようなものがあります。

  • kube-dns: ServiceリソースのDNS名〜PodのIPアドレスの名前解決をするコンポーネント
  • Reconciliation loop: マニフェストの定義と現在の状態を比較して、差分を是正するコンポーネント

3.kubernetesのネットワーキングを理解する

ここでは4つの図からkubernetesのネットワークを見ていきます。
但し、プロキシモードの設定によって図の構成は変わってくるのでご注意ください。
https://kubernetes.io/ja/docs/concepts/services-networking/_print/#virtual-ips-and-service-proxies

こちらのサイトも分かりやすかったので参考になると思います。
https://www.netone.co.jp/knowledge-center/netone-blog/20210715-01/

Serviceリソース

クラスター内部での通信(ClusterIP)

kubernetesはServiceリソースに対してIPアドレスを割り当てており、これをClusterIPと呼びます。
ClusterIPを使うことで、クラスター内部での通信を実現できます。例えばPod間の通信です。

Kubernetes ClusterIP.drawio.png

クラスター外部からの通信(NodePort)

Serviceの公開タイプにNodePortを設定した場合の説明です。
https://kubernetes.io/ja/docs/concepts/services-networking/service/#nodeport

NodePortはクラスター外部からのアクセス向けに各NodeのIPアドレスを提供します。
トラフィックを受信すると、kube-proxyの設定に従ってPodへの転送を行います。
また、kube-proxyはパケットフィルタリング機能もあるようです。
https://kubernetes.io/ja/docs/concepts/overview/components/#kube-proxy

Kubernetes NodePort.drawio.png

LoadBalancerによるL4レベルのロードバランシング

Serviceの公開タイプにLoadBalancerを設定した場合の説明です。
https://kubernetes.io/ja/docs/concepts/services-networking/service/#loadbalancer

トラフィックを受信したロードバランサーは、各NodeのIPに負荷分散しながら転送します。

Kubernetes LoadBalancer.drawio.png

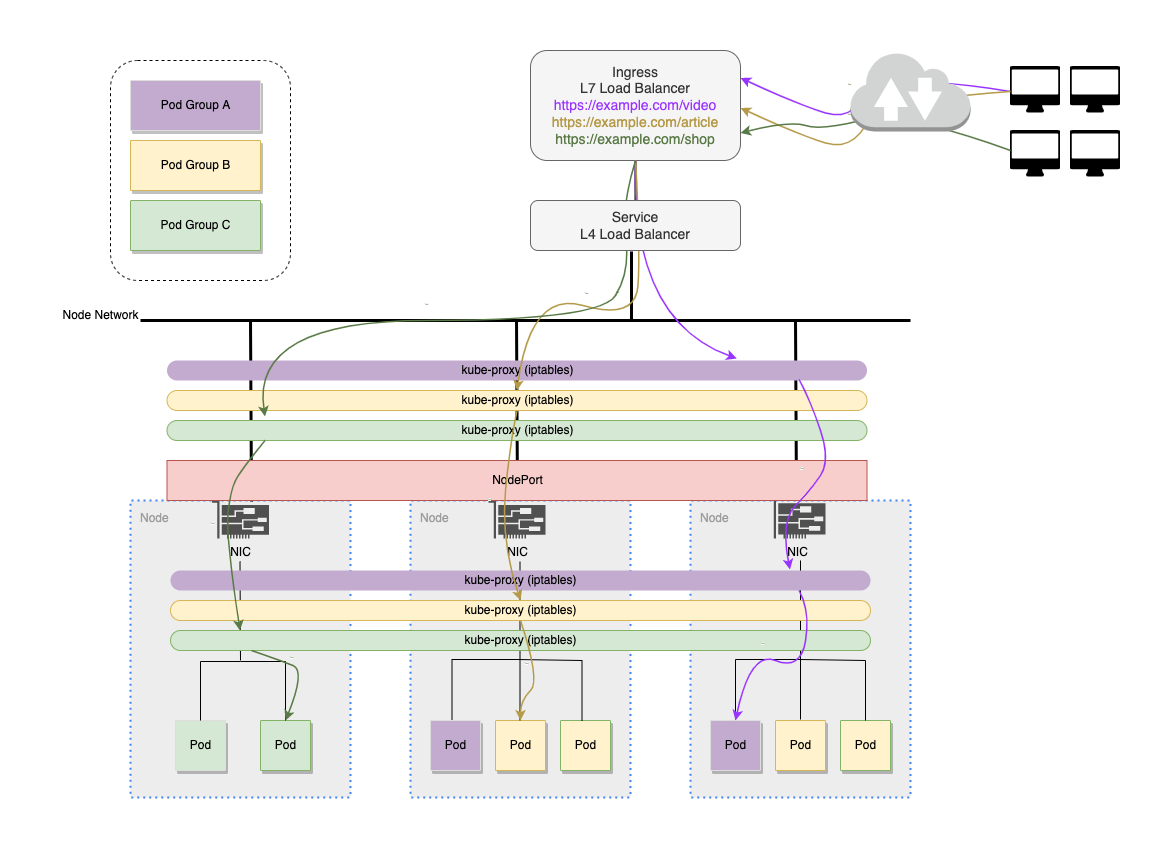

Ingressリソース

IngressによるL7レベルのロードバランシング

Ingressを使うことで、パス単位で振り分けるService・Podを設定できます。
使うにはIngressコントローラを用意します。
https://kubernetes.io/docs/concepts/services-networking/ingress/

Kubernetes Ingress.drawio.png

上図の例では、
https://example.com/video にアクセスすると、kube-proxyの設定に従って紫のPodへ転送します
https://example.com/article にアクセスすると、kube-proxyの設定に従って黄のPodへ転送します
https://example.com/shop にアクセスすると、kube-proxyの設定に従って緑のPodへ転送します

4.kubernetesのデプロイフローを理解する

まずは図に登場するリソースの説明です。

ReplicaSet

Podのレプリカ(複製)を管理するリソースです。(AWSでいうAMIに近いかもしれません)
ReplicaSetはServiceリソースと組み合わせて負荷分散、水平スケーリング(HorizontalPodAutoScaler)するときによく使われます。
ReplicaSetは単体で使うことは少なく、Deploymentに内包される形でよく使われます。

Deployment

DeploymentはReplicaSetとPodを抽象化したものです。
Deploymentを作成すると、対応するReplicaSetとPodが自動的に作成されます。
直接ReplicasetとPodを操作せずにDeploymentを利用するメリットは、
ローリングアップデート(古いReplicaSetのPod数と新しいReplicaSetのPod数を調整しながら少しずつPodを入れ替える)やロールバックが簡単にできる点です。

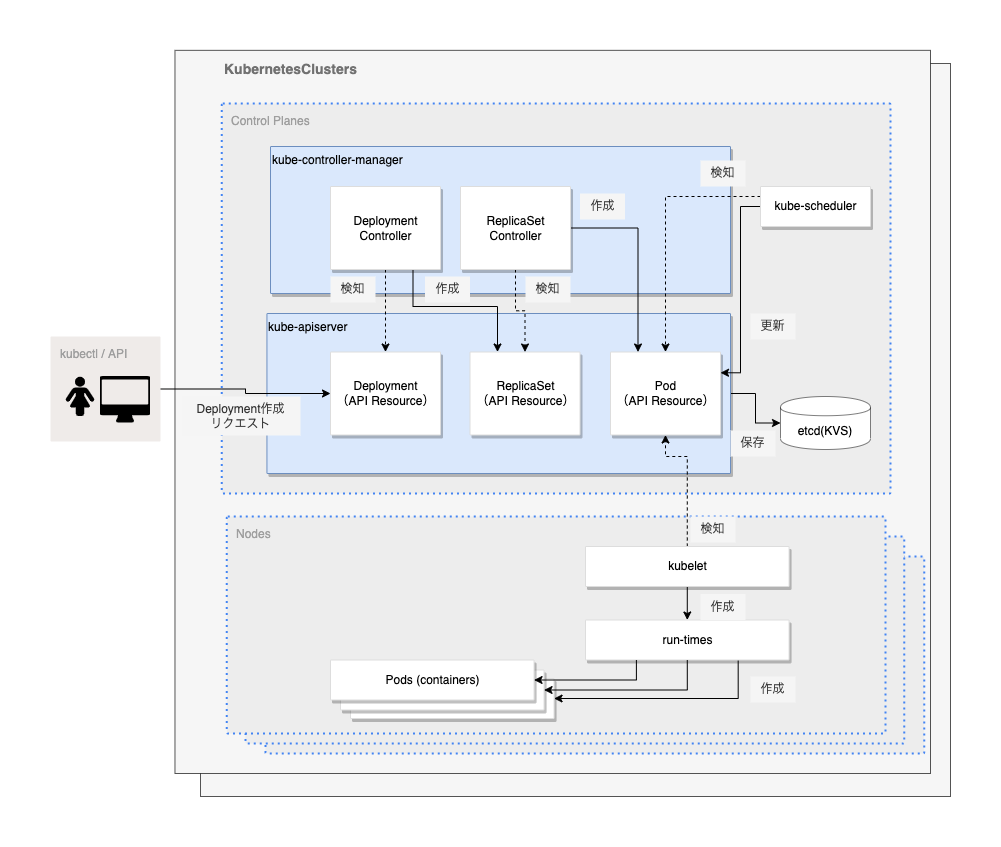

ここではPod作成を例に図にしてみます。

Kubernetes デプロイフロー.drawio.png

次に示す順でPodの作成処理が行われます。

  1. ユーザーがkubectlでDeployment作成をリクエストorマニフェストの更新
  2. DeploymentControllerがDeploymentの作成を検知し、ReplicaSetを作成
  3. ReplicaSetControllerがReplicaSetの作成を検知し、Podを作成
  4. kube-schedulerが新規Podを検出し、Podを実行するNodeを指定
  5. 指定されたNodeのkubeletが検知し、Pod(コンテナ)を起動

5.GKE(Google Kubernetes Engine)の特徴

KubernetesのマネージドサービスであるGKEは次のような特徴があります。

  • 構築するのが難しいとされるControl planeの管理が不要
  • OSSであるKubernetesは四半期に一度マイナーバージョンがリリースされるが、これを自動アップデートする機能がある
  • 上記に加え、Control planeやNodeのソフトウェアを自動でアップデートする機能がある
  • Node pool(同じ構成のNodeのグループ)という仕組みにより、ダウンタイムを最小限に抑えながらKubernetesのアップデートができる
  • Node poolのサイズを自動スケールするCluster Autoscaler
  • Node auto-repairという、GKEが修復が必要と判断したNodeを検知して、自動的にドレイン(修復が必要なNode上のPodを別の正常なNodeに追い出す)して、Nodeを再作成する機能がある。

6.最後に

次回はRailsアプリケーションをGKEにデプロイするところまでをまとめてみます。

Next→ Comming soon
