AWS CI/CD勉強メモ①:ECR/ECS Dockerコンテナ起動

Last updated at Posted at 2020-04-05

やること

Cloud9でDockerイメージをビルドして
ECRにDockerイメージをpushして
ECSでDockerコンテナを起動する

参考リンク

構成

今回つくる環境

構成図

  • ECSは、クラスターをEC2(linux)で構成
  • クラスターを構成するEC2はCloud9と同じVPCに配置
  • クラスターを構成するEC2とCloud9は通信可

各IAMロールの概要

No Name 概要
IAM-1 ecsrole Cloud9からECS,ECRにアクセス
IAM-2 ー ← これ無いわ、間違えた
IAM-3 ー クラスターとしてEC2が機能するためのアクセス権
今回はクラスター作成時に自動生成する
IAM-4 ecsTaskExecutionRole Dockerコンテナのアクセス権
RDS接続許可、みたいな権限


  • 用語説明
  • ECR（Amazon Elastic Container Registry）
    • Dockerコンテナレジストリ
    • Dockerイメージの保存と取得
    • マネージドサービス
  • ECS（Amazon Elastic Container Service）
    • コンテナオーケストレーションサービス
    • マネージドサービス
    • クラスターをFargateで構成するとクラスター部分の管理もAWSお任せにできる

やっていきます

1.Dockerイメージを作成する

ECSで起動するDockerコンテナのため、Dockerイメージを作成


1-1.準備(環境構築)

cloud9の作成の詳細は省略(デフォルトVPCに作成するだけ)。
cloud9には、Dockerがインストールされている。
ec2-user をdockerグループに配属させる。

Cloud9-Terminal
$ sudo usermod -a -G docker ec2-user

Docker Composeをインストールする。

Cloud9-Terminal
$ sudo curl -L "https://github.com/docker/compose/releases/download/1.25.0/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose
$ sudo chmod +x /usr/local/bin/docker-compose

IAMロール作成し、Cloud9 のEC2インスタンスにアタッチする。


IAMロール名 ecsrole (図のIAM-1)に適用したポリシー

  • AmazonEC2ContainerRegistryFullAccess
  • AmazonECS_FullAccess

1-2.Dockerイメージをビルドする

cloud9上でDockerイメージをビルドする。ビルドイメージ名 volumedemo

Cloud9-Terminal
$ mkdir docker
$ mkdir docker/volumes
$ touch docker/volumes/Dockerfile
$ nano docker/volumes/Dockerfile
# -> 編集内容は後に記載してある
$ touch docker/volumes/index.html
$ nano docker/volumes/index.html
# -> 編集内容は後に記載してある
Dockerfile
FROM centos:latest

RUN yum install  -y httpd

COPY ./index.html /var/www/html/index.html

VOLUME /var/www/html

EXPOSE 80 443

CMD ["/usr/sbin/httpd", "-D", "FOREGROUND"]
index.html
<html><head><title>test</title></head><body><h1>TEST</h1></body></html>

ビルドする

Cloud9-Terminal
$ cd docker/volumes
$ docker build -t volumedemo ./
# -> Successfully tagged volumedemo:latest となれば成功

ビルドが成功し、Dockerイメージがつくれたか確認

Cloud9-Terminal
docker images
# -> REPOSITORY名 `centos`, `volumedemo` の2つが追加されてれば成功

Dockerコンテナを起動

cloud9-Terminal
$ docker run --name volumedemo -d -p 8080:80 volumedemo:latest
$ docker container ls
# -> NAMES `volumedemo` の STATUS が `UP xxx` となれば成功

Webが開くか動作確認

Cloud9-Terminal
$ curl http://localhost:8080/index.html
# -> `<html><head><title>test</title></head><body><h1>TEST</h1></body></html>`と出力されたら成功

1-3.ホスト側からDockerコンテナ内のファイル(html)を更新する

Dockerコンテナのマウントボリュームを確認

Cloud9-Terminal
$ docker inspect {CONTAINER ID}
# -> 出力結果から Mounts の情報を確認

Mounts の Source がホストのパス

"Mounts": [
    {
        "Type": "volume",
        "Name": "951214538382d48c336a02bcd34d5d61e2cb88654587ec45f14996a2cda43024",
        "Source": "/var/lib/docker/volumes/a02b1214538382d48c336c45fcd34d5d61e2cb88654587e9514996a2cda43024/_data",
        "Destination": "/var/www/html",
        "Driver": "local",
        "Mode": "",
        "RW": true,
        "Propagation": ""
    }

ホスト側からindex.htmlを編集し、Webサイトが更新されたことを確認

Cloud9-Terminal
sudo nano /var/lib/docker/volumes/a02b1214538382d48c336c45fcd34d5d61e2cb88654587e9514996a2cda43024/_data/index.html

[更新前] <html><head><title>test</title></head><body><h1>TEST</h1></body></html>
[更新後] <html><head><title>test</title></head><body><h1>TEST123456789</h1></body></html>

↑の手法はパス探し面倒（Cloud9はアクセス権も絡み更に面倒）
なのでホスト側の格納パスを指定してバインドマウントする

Cloud9-Terminal
$ mkdir /home/ec2-user/environment/docker/bindmount
$ touch /home/ec2-user/environment/docker/bindmount/index.html
$ nano /home/ec2-user/environment/docker/bindmount/index.html
#  中身 <html><head><title>test</title></head><body><h1>TEST-ABCDEFG</h1></body></html>
$ docker container run --name bindmount1 -d -p 80:80 -v /home/ec2-user/environment/docker/bindmount:/var/www/html volumedemo:latest

動作確認

Webサイトにアクセスして <html><head><title>test</title></head><body><h1>TEST-ABCDEFG</h1></body></html> となれば成功

次にホスト側で /home/ec2-user/environment/docker/bindmount/index.html を編集し、Webサイトにアクセスして更新されてたら成功

2.DockerイメージをECRにpushする

作成したDockerイメージにECRの規則に沿ったタグを付与しECRにpushする

2.DockerイメージをECRにpush

ECRでリポジトリを作成する ( リポジトリ名前 blackriverrepo ) 他の設定はデフォルト値を使用


Cloud9からECSにアクセス

Cloud9-Terminal
$ aws ecr get-login --no-include-email --region ap-northeast-1
# -> Dockerログインコマンドでてくる（長くてビビる）

取得したDockerログインコマンドをCloud9上のターミナルで実行し、login Succeeded と表示でれば成功。

ECRで作成したリポジトリ blackriverrepo を選択し、プッシュコマンドの通知 ボタンをクリックすると、基本コマンドでてくる ※ 手順1,2は実施済み


ECS上のリポジトリにイメージをプッシュするために、Dockerイメージにタグを付ける

Cloud9-Terminal
$ docker tag volumedemo:latest xxxxxxxxxxxx.dkr.ecr.ap-northeast-1.amazonaws.com/blackriverrepo:latest
# タグが付いたか確認
$ docker image ls

ECRで作成したリポジトリ blackriverrepo にDockerイメージをpushする

Cloud9-Terminal
$ docker push xxxxxxxxxxxx.dkr.ecr.ap-northeast-1.amazonaws.com/blackriverrepo:latest

ECR のリポジトリを確認し、イメージURI xxxxxxxxxxxx.dkr.ecr.ap-northeast-1.amazonaws.com/blackriverrepo:latest があれば成功

Cloud9-Terminal
# ECR のリポジトリはコマンドでも確認できる
$ aws ecr describe-repositories --region ap-northeast-1
# コマンドでリポジトリの内容確認もできる
$ aws ecr describe-repositories --region ap-northeast-1 --repository-name blackriverrepo

AWSコンソールで確認するとこんな感じ


（おまけ）ECRからCloud9にDockerイメージをpullできるか確認

Cloud9-Terminal
# Cloud9からのDockerイメージを消す
$ docker rmi xxxxxxxxxxxx.dkr.ecr.ap-northeast-1.amazonaws.com/blackriverrepo
# Cloud9でpullしてECRからDcokerイメージ取得
$ docker pull xxxxxxxxxxxx.dkr.ecr.ap-northeast-1.amazonaws.com/blackriverrepo
# -> キャッシュに残ってる場合はすぐ取得できる
# -> docker images で xxxxxxxxxxxx.dkr.ecr.ap-northeast-1.amazonaws.com/blackriverrepo があれば成功
Cloud9-Terminal
# pullしたイメージでDockerコンテナ起動してみる
# コンテナ起動
$ docker run --name blackriver -d -p 8080:80 xxxxxxxxxxxx.dkr.ecr.ap-northeast-1.amazonaws.com/blackriverrepo:latest
# コンテナ確認
$ docker ps -ls
# Webサイト確認
$ curl http://localhost:8080/index.html

3.クラスターを作成する

ECSにクラスターを作成。今回はFargate使わずEC2(linux)にする

3.クラスターを作成

ECSでクラスターを作成する（今回は EC2(linux) で作る） ※cloud9と同じVPCにする

  • クラスターの構成
    • クラスター名：cluster01
    • プロビジョニングモデル：オンデマンドインスタンス
    • EC2インスタンスタイプ：t2.small
    • インスタンス数：2
    • EC2 Ami Id：Amazon Linux 2 AMI
    • EBSストレージ：22
    • キーペア：{既存のキーペア指定}　<- コンテナに入るなら設定しておく
    • VPCはcloud9と同じデフォルトVPC
    • セキュリティグループ：新しいセキュリティグループ
    • コンテナインスタンスIAMロール：新しいロールの作成
    • Tags：Name, ECSInstance01

設定時の画面　*クリックで拡大

作成がはじまる


ECSインスタンスが2つACTIVEになると成功


4.(オプション)キャパシティープロバイダーを設定する

キャパシティープロバイダーは設定しなくてもDockerコンテナを起動できる
なので、この章(4章) はやらなくてもよい。（←これに気が付かず苦労した）

キャパシティープロバイダー

キャパシティープロバイダーとは、ECSに作ったクラスターに対する設定
前提として、ECSに紐づくAutoScalling側でスケールイン保護が必要

4-1.AutoScalling スケールインから保護

ECSに紐づくAutoScallingを編集


インスタンス保護を設定
キャパシティの最小値は 0 になっているが 1 以上にすることをオススメ
0だと、EC2インスタンスが0になる可能性がある
EC2インスタンスが0の状態で、ECSでタスク実行すると『キャパシティーが無い』旨のメッセージがでる ※本記事のトラブルシュート参照


4-2.AutoScalling スケールイン保護の設定

所属するEC2インスタンスを選択し、スケールイン保護の設定を設定する


4-3.ECS のクラスター clustre01 にキャパシティー作成





5.タスク定義を作成->実行する

タスク定義を作り実行すれば、Dockerコンテナが起動する。

  • タスク定義とは？を粗く理解
    • json形式
    • コンテナ起動の設計書

5.タスク定義を作成->実行

5-1.タスク定義を作成


起動タイプ EC2 を選択




コンテナ追加
コンテナ名, リポジトリのURI, ポートマッピング を設定


こんな感じで登録される


作成する

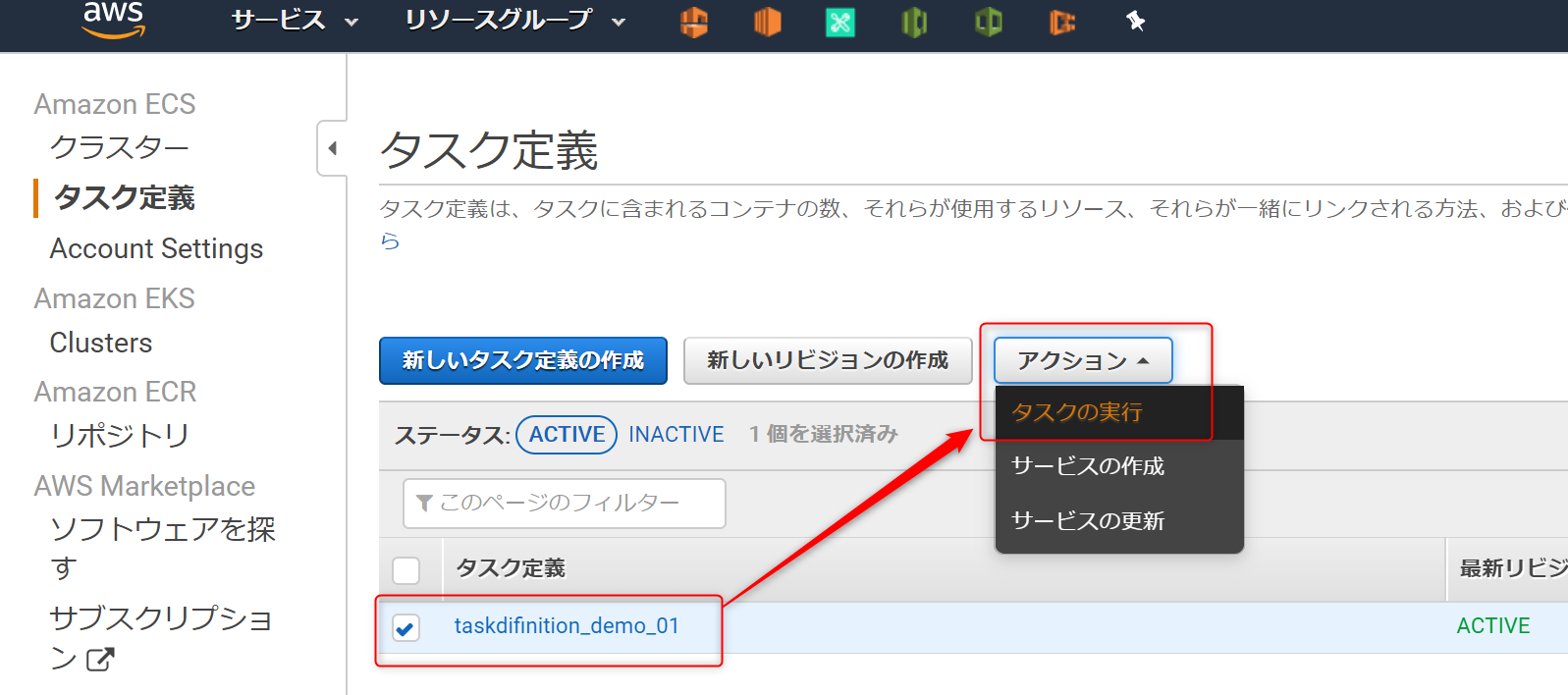

5-2.タスク定義を実行


4.(オプション)キャパシティープロバイダーを設定するを実施していない場合は、このような画面になる。赤枠のメッセージは、4を実施していないため、その下の起動タイプへ切り替えるをクリックし、(今回であれば)EC2を選択すればよい。


※おまけ※ 4.(オプション)キャパシティープロバイダーを設定するを実施した場合は、このように赤枠のメッセージが出ない。

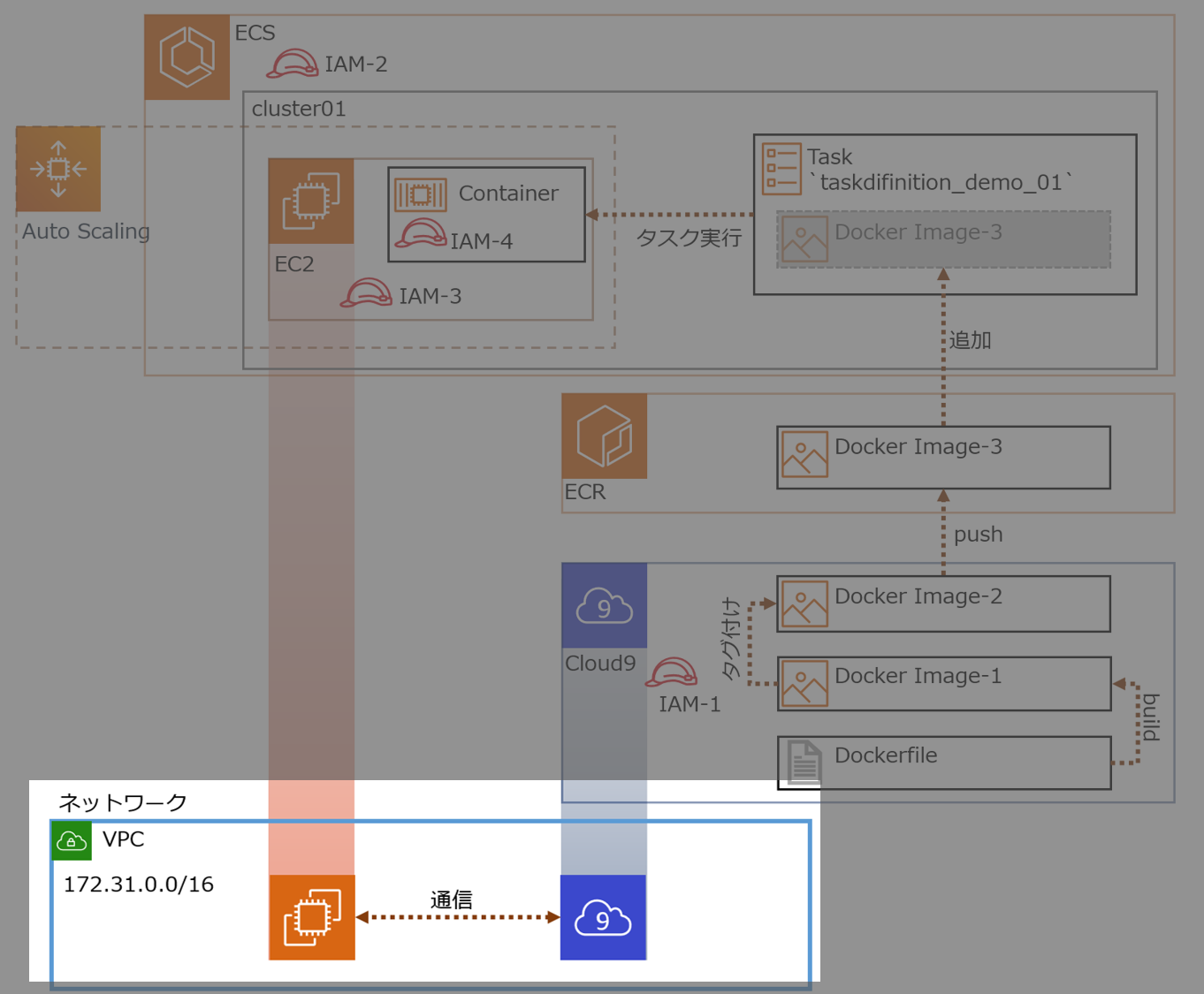

5-3.動作確認

Webサイトが開けば成功。
※ Cloud9(Webサイトにアクセスする環境)とクラスターに所属するEC2インスタンスが通信できるようSG(セキュリティグループ)を設定する。

動作確認

Dockerコンテナが起動しているEC2インスタンスのローカルIPを確認するとアクセスするURLがわかる。

Cloud9-Terminal
$ curl http://{Dockerコンテナが起動しているEC2インスタンスのローカルIP}/index.html
# -> 以下のような結果になれば成功
# <html><head><title>test</title></head><body><h1>TEST</h1></body></html>

今回はこれでおわり


トラブルシュート

タスク実行したときにキャパシティープロバイダー戦略のエラー発生


↓赤枠のメッセージ↓

キャパシティープロバイダー戦略
クラスターのデフォルト戦略
指定されたクラスターのデフォルトのキャパシティープロバイダー戦略にキャパシティープロバイダーが含まれていません。デフォルトのキャパシティープロバイダー戦略を更新して、1 つ以上のキャパシティープロバイダーを関連付けてから、もう一度お試しください。

  • ＜考えられる原因＞
    • (1) ECSに作成したクラスターにキャパシティープロバイダーの設定がない
    • (2) キャパシティープロバイダーに設定したAuto Scalling にスケールイン保護の設定されたEC2インスタンスがない
  • ＜考えられる対策＞
    • (1)の対策案-1：本記事【4.(オプション)キャパシティープロバイダーを設定する】を実施しキャパシティープロバイダーを設定する
    • (1)の対策案-2：キャパシティープロバイダーを使わない。起動タイプへ切り替えるをクリックする。本記事【5-2.タスク定義を実行】参照
    • (2)の対策案：本記事【4-1.AutoScalling スケールインから保護】を参照し、Auto Scalling に最低1つスケールイン保護の設定されたEC2インスタンスが含まれるようにする。
