@zeero

EarlGrey2を触ってみた

Last updated at Posted at 2018-10-27

iOSのUIテストを支援するGoogle謹製ライブラリEarlGreyのバージョン2.0が2018年10月2日に公開されました。まだベータ段階ですが一通り動くようなので、概要やインストール方法などを解説します。

EarlGrey1系について

EarlGrey1系はざっくり言うとXCTest上で動作するUIテスト支援ライブラリです。（XCUITest上ではない）

なぜそんなものが必要なのか。
Xcodeの標準UIテストであるXCUITestはテスト対象のアプリを外側から操作するコードを書くことができるフレームワークです。
このためXCUITestで書いたテストコードは別アプリとして開発端末にインストールされます。
別アプリなので本体アプリ側のUserDefaultsの状態を変更するといった、テストの前提条件を整える処理をテストコードとして書くことができません。
できることはアプリのUIを介した操作だけです。
このことをEarlGreyでは、XCUITestはブラックボックステストだ、と表現しています。

これだとテストの自由度が低すぎますよね。
これを解消するためにEarlGrey1系では、本体アプリ側の処理ができるXCTest上でUI操作やUI要素のアサーションができるライブラリを提供していました。

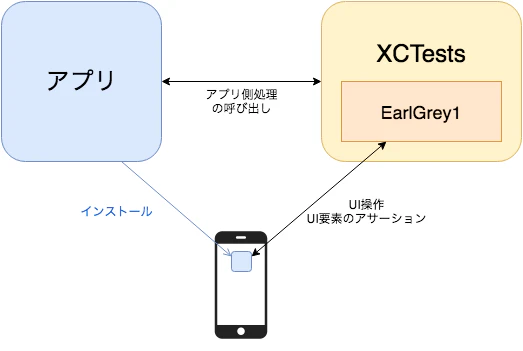

イメージとしては以下の図のような関係性です。


EarlGrey2.0へ

素晴らしいEarlGrey1系ですが、いくつか解決が困難な課題を持っていました。
例えばiOSのシステムが表示するパーミッションダイアログを操作できなかったりします。
前もってパーミッションの操作をしておくとか運用で逃げることはできる（はず）ですが、あまりイケてないですよね。

そこでEarlGrey2.0では考え方をガラリと変えました。
XCTestで限界があるならば、XCUITestをホワイトボックス化すればいいじゃないか！と方針変更したのです。

ホワイトボックス化をどのように実現しているか。
HelperBundleというターゲットを別途用意し、これを通して本体アプリ側の処理をするアプローチを取っています。

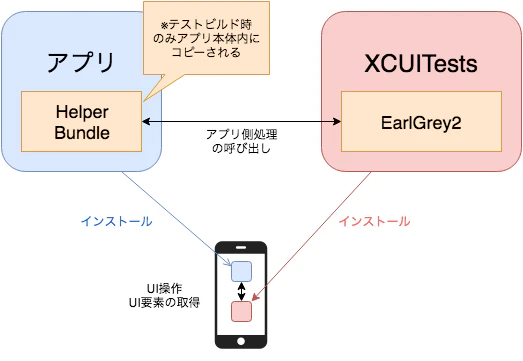

関係性はこんな感じになります。


導入手順

ベータのためCocoapodsやCarthageにはまだ対応していません。（次の四半期でやるよ！って書いてあります）
このためインストールは普通よりも手順が多いです。
またホワイトボックス化の重要な要素であるHelperBundleは個別に用意する必要があるため、パッケージ管理では対応できないんじゃないかなーと思ってたりします。
ほぼ公式マニュアルの日本語訳ですが、誰かの助けになれば幸いです。

以下、例ではEarlGrey2を導入するプロジェクトの名前をWorkEarlGrey2として説明します。

EarlGrey2のインストール

  1. EarlGrey2をダウンロード
    git clone --recursive -b earlgrey2 https://github.com/google/EarlGrey.git を実行。
    --recursive をつけることで、HelperBundleを動かすキーとなる eDistantObject ライブラリが一緒に落ちてくるので、このままコピペすることをおすすめします。

  2. EarlGrey2をXcodeプロジェクトに取り込み
    EarlGreyを導入したいXcodeのプロジェクトを開いて、ワークスペースに EarlGrey.xcodeproj ファイルをドラッグ＆ドロップします。
    必ずプロジェクト内にドロップしてください。外側に配置されてしまうと別のワークスペースになってしまいます。

  3. EarlGreyのライブラリがビルドできるか確認
    うまく取り込めていればXcode左上のビルドターゲットにEarlGreyのライブラリが追加されています。
    ここで一度ビルドターゲットを変更して、 TestLib と AppFramework がビルドできるか確認しておきます。

XCUITestの設定変更

XCUITestターゲットの設定を変更して、EarlGreyが動くようにします。

  1. Build Phases - Link Binary with Libraries で libTestLib.a を追加

  2. Build Settings - Other Linker Flags に -ObjC を追加

  3. Build Settings - User Header Search Paths に EarlGrey.xcodeproj と eDistantObject.xcodeproj があるディレクトリを追加
    プロジェクトルートからの相対パスで記述できます。例ではプロジェクトルート直下にEarlGreyを落としてきています。

  4. Build Phases に 新しい Copy Files Phase を追加

    1. 左上の＋ボタンを押して、 New Copy Files Phase を選択
    2. 追加した Copy Files Phase に以下を設定
      • Destination: Absolute Path
      • Path: $(TARGET_BUILD_DIR)/../../<YOUR_APPLICATION_TARGET_NAME.app>/Frameworks
      • Copy only when installing のチェックは外す
      • 下の方にある＋ボタンを押して AppFramework.framework をコピー対象に追加。 Code Sign On Copy にチェックをする。 copyAppFramework.png

  5. Swiftでの設定
    Swiftプロジェクトの場合はいくつか追加の手順が必要になります。

  6. XCUITestをビルドして確認
    ここまでがいったんXCUITestへのEarlGreyインストール手順となります。
    EarlGrey1系で使っていたUI操作の処理などはこの時点で可能です。
    テストコードがビルドできるか確認しておきましょう。

HelperBundle の作成

ここからがEarlGrey2.0の肝になるHelperBundleの作成です。

  1. HelperBundleターゲットを追加

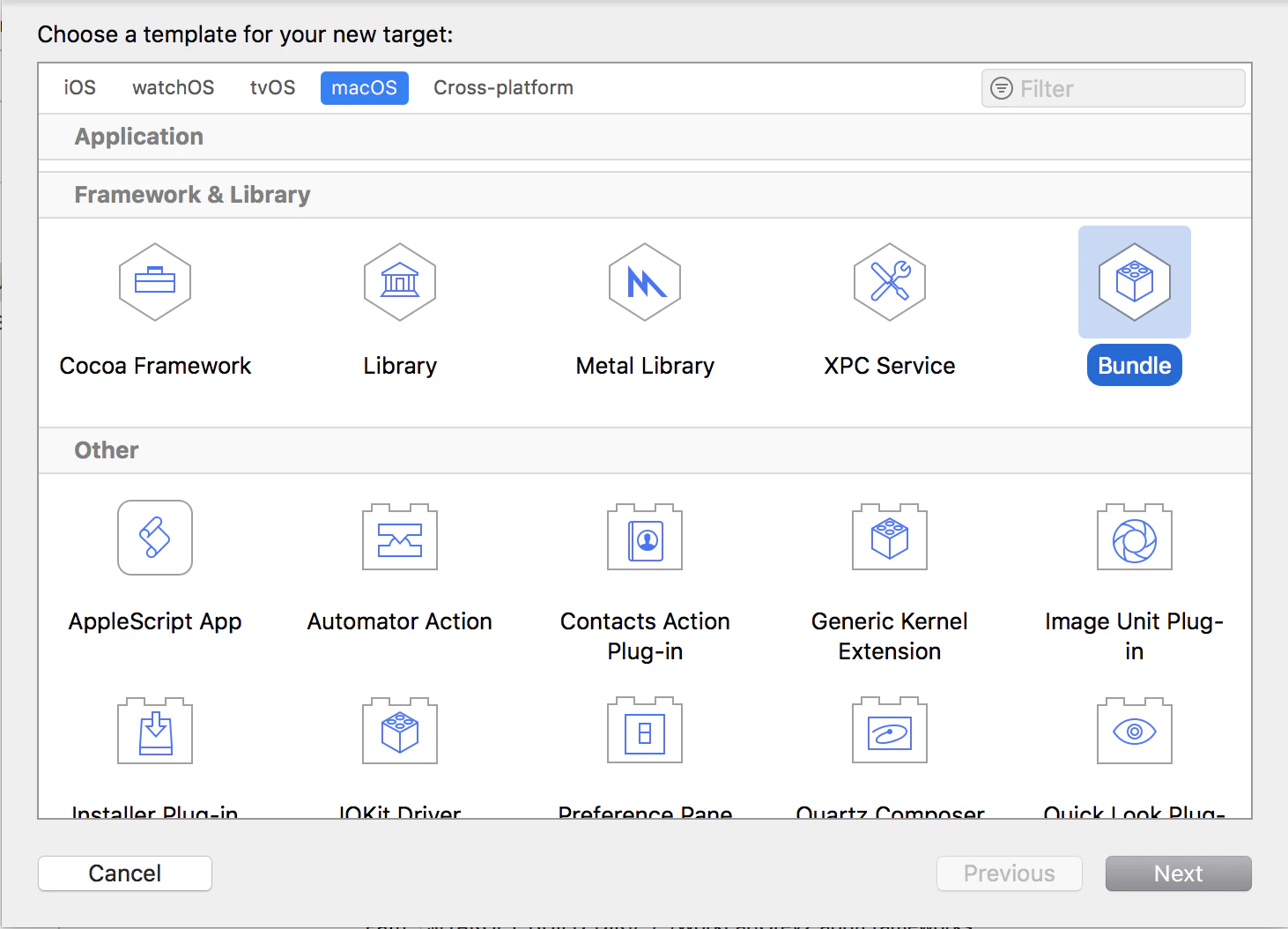

    1. Xcodeのメニューから File >> New >> Target を選択
    2. macOS のタブを選択
    3. Bundle を選んで Next addHelperBundleTarget.png
    4. 名前などは適当につける（例では EarlGreyHelperBundle とした）

  2. HelperBundleターゲット の Build Settings を以下のように設定

    • Base SDK: Latest iOS
    • Other Linker Flags: -ObjC を追加
    • Bundle Loader: $(TARGET_BUILD_DIR)/<YOUR_APPLICATION_TARGET_NAME.app>/<YOUR_APPLICATION_TARGET_NAME> を設定 helperbundlebundleloader.png
    • User Header Search Paths: EarlGrey.xcodeproj と eDistantObject.xcodeproj があるディレクトリを追加 helperbundleheadersearchpaths.png
    • （Swiftのみ）RunPath Search Paths: @loader_path/Frameworks を設定
    • Always Embed Swift Standard Libraries: Yes
      • ※公式マニュアルに記載がないが、サンプルプロジェクトで記載されていたため設定。設定しないとテスト実行時にクラッシュする。
    • Enable Bitcode: No
      • ※公式マニュアルに記載がないが、サンプルプロジェクトで記載されていたため設定。設定しなくても問題発生しないが念の為。

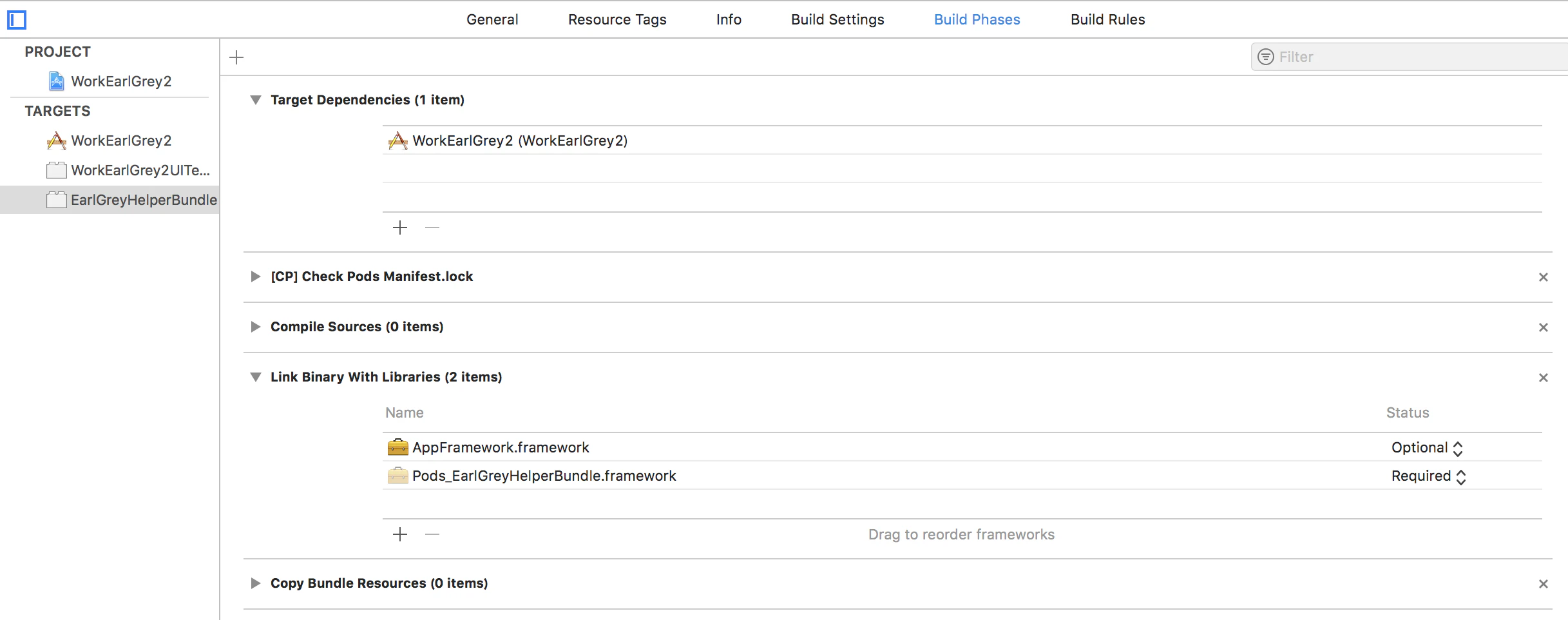

  3. HelperBundleターゲット の Build Phases を以下のように設定

    • Target Dependencies に アプリ本体 を追加
    • Link Binary With Libraries に AppFramework.framework を追加し、 Statusを Optional に設定 helperbunldebuildphases.png

  4. XCUITestターゲットの Build Phases で HelperBundle をアプリに組み込む

    1. XCUITestターゲットの Build Phase に移動
    2. 左上の＋ボタンを押して、 New Copy Files Phase を選択
    3. 追加した Copy Files Phase に以下を設定
      • Destination: Absolute Path
      • Path: $(TARGET_BUILD_DIR)/../../<YOUR_APPLICATION_TARGET_NAME.app>/EarlGreyHelperBundles
        • 必ず EarlGreyHelperBundles ディレクトリを指定する必要がある。EarlGreyはここを決め打ちで見に行く模様。
      • Copy only when installing のチェックは外す

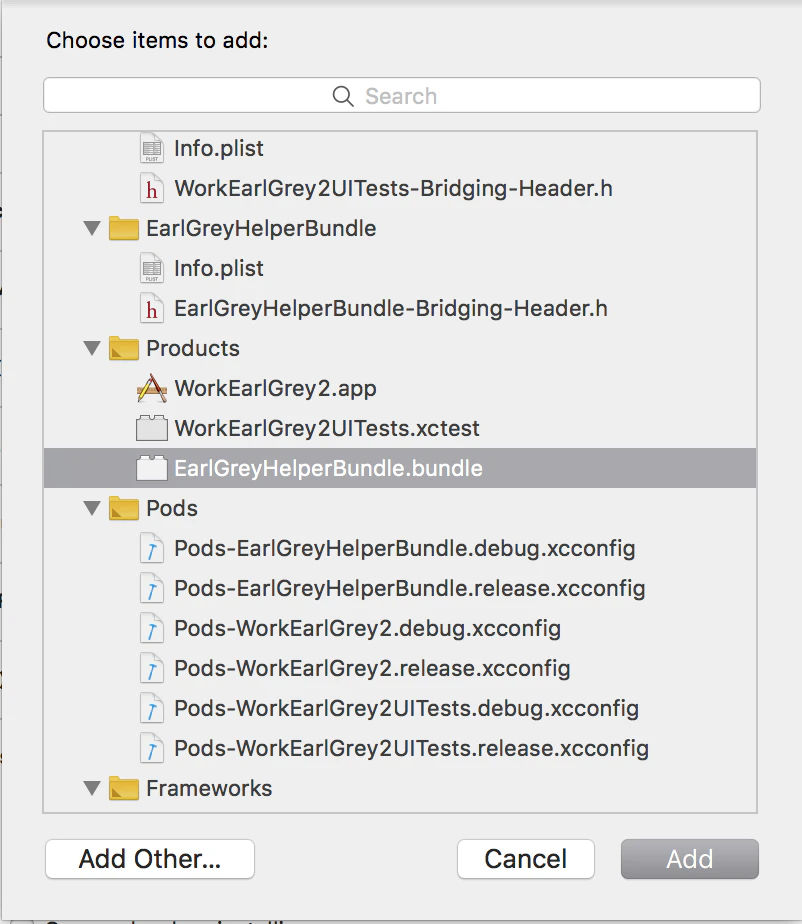

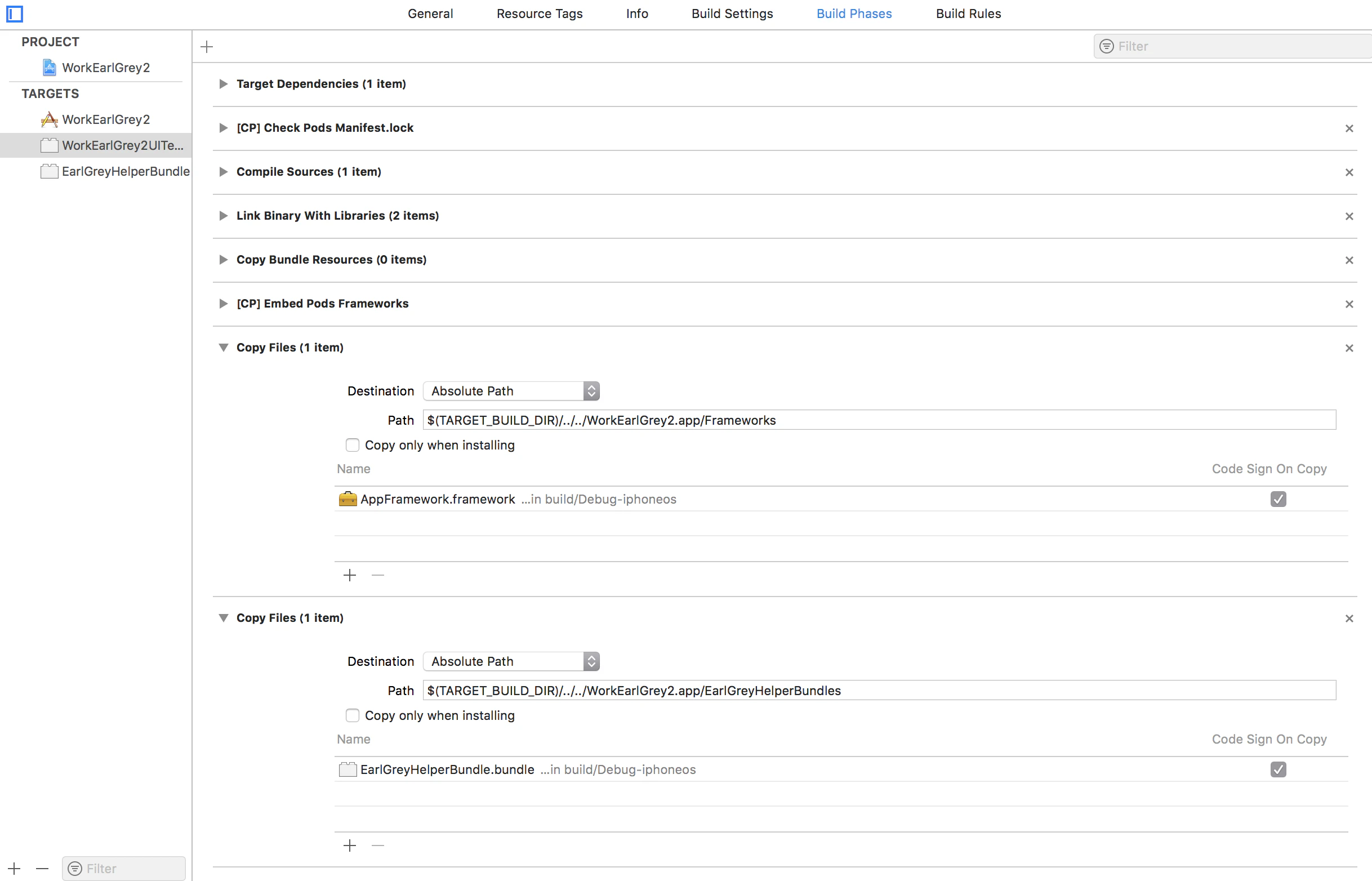

      • 下の方にある＋ボタンを押して <YOUR_HELPER_BUNDLE.bundle> をコピー対象に追加。 Code Sign On Copy にチェックをする。 helperbundleselect.png helperbundlecopy.png

  5. Bridging-Header を設定
    Swiftの場合はHelperBundleでもBridging-Headerが必要となる。
    設定方法はXCUITestの設定で記載したものと同じ。
    設定内容は以下の通り。（TestLib関連はimportしない）

#import "AppFramework/Action/GREYAction.h"
#import "AppFramework/Action/GREYActionBlock.h"
#import "AppFramework/Action/GREYActions.h"
#import "AppFramework/Matcher/GREYElementMatcherBlock.h"
#import "CommonLib/DistantObject/GREYHostApplicationDistantObject.h"
#import "CommonLib/Matcher/GREYMatcher.h"

HelperBundleを使って、アプリ本体の処理を動かす

これでようやく設定周りは完了で、テストコードに取り掛かれます。
以下のファイルをHelperBundle内に新規作成します。

  • SwiftTestsHost.swift
    • XCUITestに公開するプロトコル
    • HelperBundleとXCUITestの両方に追加する
SwiftTestsHost.swift
@objc
protocol SwiftTestsHost {
  /// Obtain the host application's interface orientation.
  func interfaceOrientation() -> UIInterfaceOrientation
}
  • GREYHostApplicationDistantObject+SwiftTestsHost.swift
    • アプリケーション側の処理を記述する
GREYHostApplicationDistantObject+SwiftTestsHost.swift
extension GREYHostApplicationDistantObject: SwiftTestsHost {
  func interfaceOrientation() -> UIInterfaceOrientation {
    return UIApplication.shared.statusBarOrientation
  }
}

次に、XCTestCaseクラスを拡張します。hostコンピューティッドプロパティをextensionで生やして、SwiftTestsHostで定義されているファンクションを呼び出せるようにします。
書く場所はどこでもいいです。例ではデフォルトで追加されるテストケースファイル内に記述しています。

WorkEarlGrey2UITests.swift
extension XCTestCase {
    /// A variable to point to the GREYHostApplicationDistantObject since casts in Swift fail on
    /// proxy types. Hence we have to perform an unsafeBitCast.
    var host: SwiftTestsHost {
        return unsafeBitCast(
            GREYHostApplicationDistantObject.sharedInstance,
            to: SwiftTestsHost.self)
    }
}
// 以下、省略

これで準備完了。アプリケーション側の処理を動かしてみましょう。

WorkEarlGrey2UITests.swift
class WorkEarlGrey2UITests: XCTestCase {
    func testInterfaceOrientation() {
        continueAfterFailure = false
        XCUIApplication().launch()

        // XCUIApplication().launch() の後に
        XCTAssertEqual(host.interfaceOrientation(), UIInterfaceOrientation.portrait)
    }
}

サンプルプロジェクト

EarlGrey2.0内にサンプルプロジェクトが同梱されています。
EarlGrey/Tests/FunctionalTests

サンプルとしてきちんとUIテストの実行まで動作するので信頼できます。
インストールするのもマニュアルだけだと辛かったので、この設定と見比べたりして解読しました。

サンプルプロジェクトの構成

Objective-C版もSwift版も両方入っているのですが、私がSwiftをメインで使っているのでSwift版として説明します。（Swiftを取れば、Objective-C版になると思います。多分。）

  • FunctionalTestRigSwift
    • テスト対象となるアプリです。
  • FunctionalSwiftTests
    • UIテストターゲットです。
  • HostDOCategoriesSwift
    • HelperBundleです。

まとめ

EarlGrey2.0ではXCUITestベースに移行したため、レコーディング機能が使えたり、UI操作やアサーションをXCUITestのスタイルで記述することもできます。
その上で本体アプリ側の処理をすることもできるようになり、XCUITestの弱点が見事に補われています。

XCUITestの限界を感じたら、ぜひ試してみてください。
