【UML】VSCode + PlantUMLでUMLを書く

Posted at

概要

作図ツールの選択肢はいくつかありますが、下記の点に魅力を感じ、PlantUML( http://plantuml.com/ja/ )を選択しました。

  • ソースコードから画像を出力できる
  • バージョン管理できる(差分を見られる!)
  • レイアウトの微調整を自動でやってくれる

機能

  • シーケンス図、ユースケース図、クラス図、アクティビティ図、状態遷移図(ステートマシン図)などのUMLの作成だけでなく、ガントチャートやER図も作成できるようです。(私はUML以外では使用したことはありません)
  • 画像の出力形式は、png, svg, eps, pdf, vdx, xmi, scxml, htmlに対応しています。
  • オンラインジェネレータ( http://plantuml.com/ja/ )もあるので、試用の上、検討すると良いかもしれませんね!

準備

Visual Studio Code(VSCode)+ PlantUMLのプラグインを使いました。

VSCodeをインストール

https://code.visualstudio.com/ からダウンロードしてインストールします。

Javaをインストール

PlantUMLを実行するためにはJavaが必要です。
https://java.com/ja/ からダウンロードしてインストールします。

Graphvizをインストール

GraphvizはPlantUMLのソースファイルからUMLの画像ファイルを生成する際に必要となります。
http://www.graphviz.org/ からダウンロードしてインストールします。

VSCodeにPlantUMLをインストール

  1. VSCodeを起動
  2. ウィンドウの左下にある歯車アイコンをクリックして EXTENSIONSを開く。
  3. 検索窓に PlantUMLと入力すると、PlantUML Rich PlantUML support for Visual Studio Code.が現れるので、Install
  1. VSCodeを再起動

以上で、準備は完了!

使い方

1.ファイルを新規作成し、***.puで保存

2.試しにユースケース図を書いてみます。
詳細な説明は割愛しますが、図とサンプルコードを交互に眺めると書き方が掴めてくると思います。

.pu
@startuml

:管理者: as admin
:一般ユーザ: as user
(ユースケース) as use

admin -> use
user ..> use

note bottom of admin : 図中にコメントを書けます
note right of use
  このユースケースは、
  サンプルです。
end note

@enduml

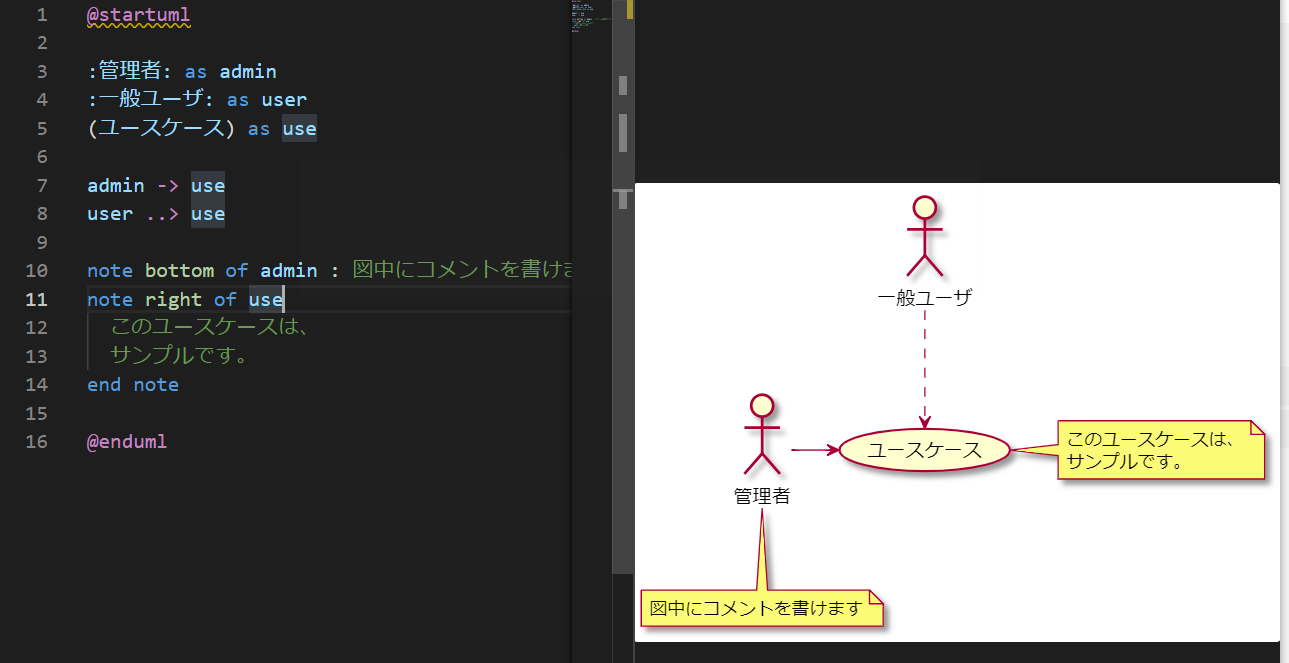

3.Alt + Dでプレビューを見ることができます。


4.画像を出力する
Ctrl + Shift + Pでコマンドパレットを開き、plantと入力すると、PlantUML: Export Current Diagramが表示されるので選択します。画像形式を選択すると、ファイルがエクスポートされます。


こんな感じで簡単に図を作ることができます!

感想

  • 最初はレイアウトが思ったように整わずもどかしいですが、慣れてくると綺麗にレイアウトできるようになると思います。(->-->にしてみたり、-left->とかにしてみたり)
  • gitでバージョン管理できるのは素晴らしい。切り戻しが楽!

バージョン情報

  • VSCode:1.36.1
  • PlantUML:2.11.2
  • Graphviz:2.38
