kurbernetesで本番環境構築を目指す - ネットワークセキュリティ編 -

Last updated at Posted at 2019-01-27

はじめに

docker+kubernetesでwebアプリケーションが動く環境がとりあえず構築したのはいいけれども、ネットワーク的に安全なのか不明だったので調査しました。

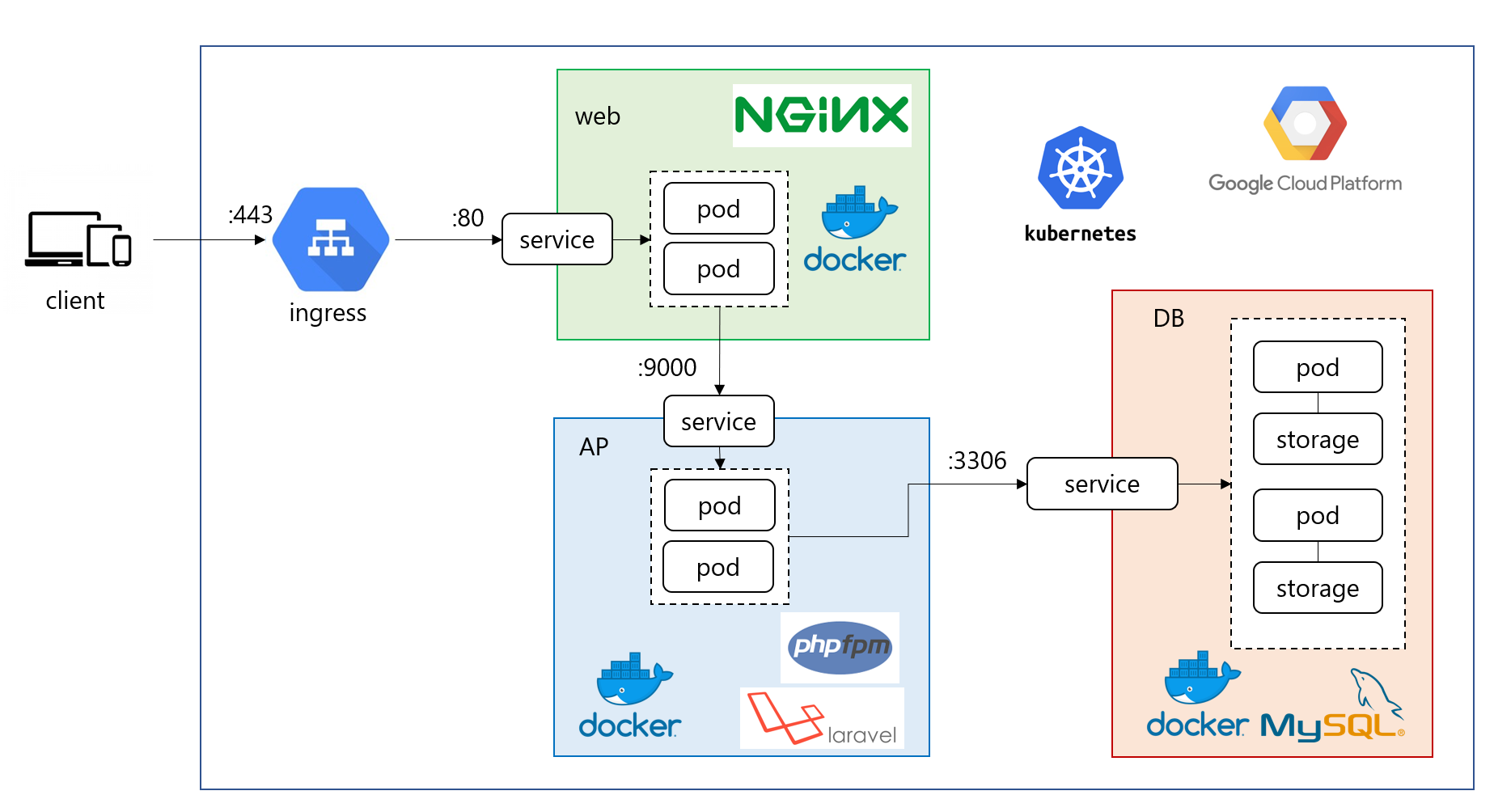

システム構成

システム構成はこんな感じです。

1. IPアドレスとポート開放状況

外部から接続可能なIPアドレスとどのポートが解放されているか調べます。

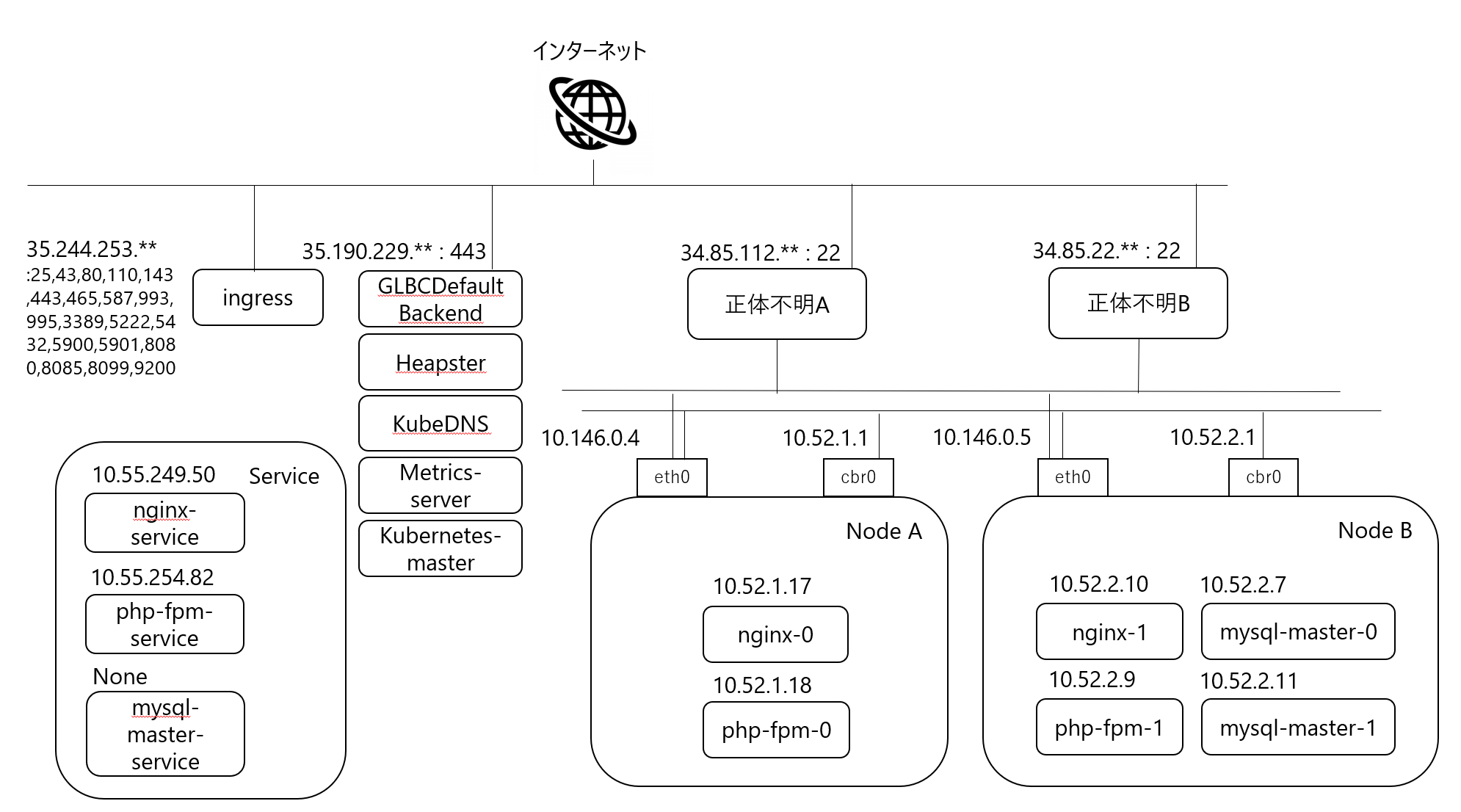

1.1 結果

  • 外部公開されているIPは4つでした。

    • ingress : webサーバー手前の負荷分散
    • kubernetes関連API : kubernetesを動作するのに必要なもの
    • node A : node1つ目
    • node B : node2つ目
  • 外部公開されているTCPポートもおおむね期待値通りだが、ingressが不要なポートを開放しすぎています。(443だけでいいのに。)

  • serviceとpodはそれぞれ直接通信できないし、ingressへのhttp通信はどうやってpodにアクセスしているのかよくわかりませんでした。

  • nodeについてはsshの対策はする必要があるものの、直接は攻撃できなさそうです。

  • dockerやkubernetes経由で攻撃されるところを防ぐ必要が大いにありそうです。

1.2 調査方法

ping, route, ifconfig, nmapを駆使して調べました。

ping

$ ping 10.146.0.4
10.146.0.4 に ping を送信しています 32 バイトのデータ:
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。
要求がタイムアウトしました。```

nmap

$ nmap -P0 34.85.112.**
Not shown: 998 filtered ports
PORT     STATE  SERVICE
22/tcp   open   ssh
3389/tcp closed ms-term-serv```

ifconfig

Node A ~ $ ifconfig
cbr0: flags=4419<UP,BROADCAST,RUNNING,PROMISC,MULTICAST>  mtu 1460
    inet 10.52.1.1  netmask 255.255.255.0  broadcast 0.0.0.0
    ・・・
docker0: flags=4099<UP,BROADCAST,MULTICAST>  mtu 1500
    inet 169.254.123.1  netmask 255.255.255.0  broadcast 0.0.0.0
    ・・・
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1460
    inet 10.146.0.4  netmask 255.255.255.255  broadcast 10.146.0.4
    ・・・
lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
    inet 127.0.0.1  netmask 255.0.0.0
    ・・・

2. 対策

思ったよりも外からアクセスできる状態になっていなかったので、特にありません。pod間通信を制御しようと思ったらNetwork Policyを使ってやるみたいだけど、今はやらないでおきます。
本当に本番環境作ろうと思ったら、手前にwafとかips・idsとか入れないとだめなんでしょうね。
