@yuta0003(石川 裕太)

【keycloak on Fargate 1】keycloakをFargateに構築してみる

Last updated at Posted at 2024-08-05

やること

  • ECS on Fargateにkeycloakをクラスタ構成でデプロイする

構成図

本記事で構築するリソースは以下の通り。

keycloakのDockerイメージをECRにPush

  1. 以下のDockerfileをECRにPushする。
    （参照：https://qiita.com/s-takino/items/c666c0a1fce10dd30843）

    # ビルド環境の準備
FROM quay.io/keycloak/keycloak:latest as builder

WORKDIR /opt/keycloak
# 検証環境のため簡易的な証明書を作成
RUN keytool -genkeypair -storepass password -storetype PKCS12 -keyalg RSA -keysize 2048 -dname "CN=server" -alias server -ext "SAN:c=DNS:localhost,IP:127.0.0.1" -keystore conf/server.keystore
# Keycloakのビルドスクリプトを実行して、Keycloakをビルド
RUN /opt/keycloak/bin/kc.sh build

# 本番環境の設定
FROM quay.io/keycloak/keycloak:latest
# ビルドステージから生成されたファイルをコピー
COPY --from=builder /opt/keycloak/ /opt/keycloak/

# JARファイルの追加
ADD --chown=keycloak:keycloak https://repo1.maven.org/maven2/org/jgroups/aws/jgroups-aws/2.0.1.Final/jgroups-aws-2.0.1.Final.jar /opt/keycloak/providers/jgroups-aws-2.0.1.Final.jar
ADD --chown=keycloak:keycloak https://repo1.maven.org/maven2/com/amazonaws/aws-java-sdk-core/1.12.410/aws-java-sdk-core-1.12.410.jar  /opt/keycloak/providers/aws-java-sdk-core-1.12.410.jar
ADD --chown=keycloak:keycloak https://repo1.maven.org/maven2/com/amazonaws/aws-java-sdk-s3/1.12.410/aws-java-sdk-s3-1.12.410.jar   /opt/keycloak/providers/aws-java-sdk-s3-1.12.410.jar
ADD --chown=keycloak:keycloak https://repo1.maven.org/maven2/joda-time/joda-time/2.12.2/joda-time-2.12.2.jar  /opt/keycloak/providers/joda-time-2.12.2.jar

# エントリーポイント(kc.sh)の設定
ENTRYPOINT ["/opt/keycloak/bin/kc.sh"]
    • 検証目的のため簡易的な自己証明書を利用（実運用環境では適切な証明書を使用すること）
    • 環境変数はFargate側で設定するためDockerfileでは未定義
    • keycloakのクラスタリングに必要なjarファイルをダウンロードして追加
      • UDPの使用がデフォルト設定だが、AWSでは対応していないため、「S3_ping」を使用する

  2. ECRにPush

    • ECRの作成手順は本記事では割愛
    aws ecr get-login-password --region ap-northeast-1 | docker login --username AWS --password-stdin <アカウント名>.dkr.ecr.ap-northeast-1.amazonaws.com
docker build -t <任意のイメージ名> .
docker tag <任意のイメージ名>:latest <アカウント名>.dkr.ecr.ap-northeast-1.amazonaws.com/<リポジトリ名>:latest
docker push <アカウント名>.dkr.ecr.ap-northeast-1.amazonaws.com/<リポジトリ名>:latest

周辺リソースの環境構築

  1. VPCの作成
    VPCを一つと、パブリックサブネット、プライベートサブネットを二つずつ作成する。

  2. セキュリティグループの作成
    ▷ ALB用SG

    ルール タイプ プロトコル ポート ソース
    インバウンド HTTP TCP 80 0.0.0.0/0
    HTTPS TCP 443 0.0.0.0/0
    アウトバウンド すべてのトラフィック すべて すべて 0.0.0.0/0

    ▷ コンテナ用SG

    ルール タイプ プロトコル ポート ソース
    インバウンド MYSQL/Aurora TCP 7800 コンテナ用SGのID
    MYSQL/Aurora TCP 8080 ALB用SGのID
    アウトバウンド すべてのトラフィック すべて すべて 0.0.0.0/0

    ▷ DB用SG

    ルール タイプ プロトコル ポート ソース
    インバウンド MYSQL/Aurora TCP 3306 コンテナ用SGのID
    アウトバウンド すべてのトラフィック すべて すべて 0.0.0.0/0

  3. DB(RDS)の構築
    Cloud9や踏み台サーバをRDSと同一VPC内にデプロイし、以下のコマンドを実行

    # mysqlログイン
mysql --user=admin --password -h <RDSのエンドポイント>

# DB作成
MySQL [(none)]> create database keycloak character set utf8 collate utf8_unicode_ci;

# ユーザ作成
MySQL [(none)]> create user 'dbuser' identified by 'dbpass';

# ユーザにDBへの権限付与
MySQL [(none)]> grant all privileges on keycloak.* to 'dbuser';

  4. S3バケットの作成
    keycloakクラスタメンバーのリストの格納先となるS3バケットを作成しておく

  5. ドメイン名、証明書の取得
    keycloakサーバ用へのアクセスをHTTPS化するためドメインと証明書を取得する。
    証明書は自己証明書を使うと500エラーが発生するためACM経由で発行する。

  6. ALBの作成
    コンテナの前段に配置するALBを作成する。
    ▷ターゲットグループ

    # ##
    基本的な設定 ターゲットタイプの選択 IP
    ターゲットグループ名 任意の名称
    プロトコル : ポート HTTP: 8080
    IP アドレスタイプ IPv4
    VPC 作成済みのVPCを選択
    プロトコルバージョン HTTP1
    ヘルスチェック ヘルスチェックプロトコル HTTP
    ヘルスチェックパス /auth/admin

    ▷ロードバランサー

    # ##
    ロードバランサータイプ Application Load Balancer
    基本的な設定 ロードバランサー名 任意の名称
    スキーム インターネット向け
    ネットワークマッピング VPC 作成済みのVPCを選択
    VPC 作成済みのVPCを選択
    マッピング パブリックサブネットを二つ選択する
    セキュリティグループ 作成済みのSGを選択
    リスナーとルーティング リスナー プロトコル：HTTPS／ポート：443／ターゲットグループ：作成済みのターゲットグループを選択
    セキュアリスナーの設定 セキュリティポリシー ポリシー名：ELBSecurityPolicy-TLS13-1-2-2021-06
    デフォルト SSL/TLS サーバー証明書 作成済みのACM証明書を選択

  7. レコードセット登録
    Route53にてエイリアスレコードを使用して、作成したドメインとALBを紐づける。

Fargateの作成

  1. クラスター作成
    インフラストラクチャにAWS Fargateを選択して作成。

    # ##
    基本的な設定 ターゲットタイプの選択 IP
    デフォルトの名前空間 任意の名称
    インフラストラクチャ AWS Fargate

  2. タスク定義作成

    • タスクロールは以下のポリシーを付与して作成する
      • AmazonEC2ContainerServiceRole
      • AmazonS3FullAccess
    • タスク実行ロールは以下のポリシーを付与して作成する
      • AmazonECSTaskExecutionRolePolicy
    # ##
    タスク定義の設定 タスク定義ファミリー名 任意の名称
    インフラストラクチャの要件 起動タイプ AWS Fargate
    OS、アーキテクチャ、ネットワークモード Linux/X86_64
    ネットワークモード awsvpc（既定）
    タスクサイズ CPU：.5vCPU／メモリ:3GB
    タスクロール 作製したロールを選択
    タスク実行ロール 作製したロールを選択
    コンテナ - 1 コンテナの詳細 名前：任意の名称／イメージ URI：PushしたECRイメージURI／必須コンテナ：はい
    プライベートレジストリ認証 いいえ
    ポートマッピング コンテナポート：8080／プロトコル：TCP／ポート名：http／アプリケーションプロトコル：HTTP
    コンテナポート：7800／プロトコル：TCP／ポート名：none／アプリケーションプロトコル：None
    読み取り専用 いいえ
    環境変数 下記表を参照
    ログ収集の使用 はい（値はデフォルト）
    ストレージ- オプション 量 30

    環境変数

    キー 値 説明
    JAVA_OPTS_APPEND -Djgroups.s3.region_name=ap-northeast-1 -Djgroups.s3.bucket_name=<バケット名> JGroups S3_PINGプロトコル用の追加Javaオプション
    KC_HOSTNAME < keycloak サーバのドメイン名> Keycloakのホスト名
    KC_ADMIN_HOSTNAME < keycloak サーバのドメイン名> 管理コンソール用のホスト名
    KC_DB_URL jdbc:mysql://:3306/<作成したDB名> MySQLデータベースのJDBC接続URL
    KC_DB_USERNAME <作成したDBユーザ名> DB接続に使用するユーザ名
    KC_DB_PASSWORD <作成したDBユーザのパスワード> DB接続に使用するパスワード
    KC_CACHE ispn KeycloakのキャッシュプロバイダーとしてInfinispanを使用
    KC_CACHE_STACK ec2 Infinispanキャッシュの設定スタックをEC2用に設定
    KC_DB mysql 使用するDBの種類
    KC_HEALTH_ENABLED true ヘルスチェックエンドポイントを有効化
    KC_HOSTNAME_STRICT false リクエストのホスト名検証を無効化
    KC_HTTP_ENABLED true HTTPプロトコルを有効化
    KC_HTTP_PORT 8080 HTTP接続のポートを指定
    KC_PROXY edge 前段にALBを配置するためEdgeプロキシ設定を有効化
    KEYCLOAK_ADMIN admin 初期管理者ユーザ名
    KEYCLOAK_ADMIN_PASSWORD admin 初期管理者ユーザのパスワード

  3. サービス作成

    • タスクロールは以下のポリシーを付与して作成する
    • タスク実行ロールは以下のポリシーを付与して作成する
    # ##
    環境 既存のクラスター 作成済みのクラスターを選択
    コンピューティングオプション キャパシティープロバイダー戦略
    キャパシティープロバイダー戦略 カスタムを使用 (アドバンスト)
    キャパシティープロバイダー：FARGATE／ベース：1／ウェイト：1
    プラットフォームバージョン LATEST
    デプロイ設定 アプリケーションタイプ サービス
    タスク定義 作成済みのタスク定義を選択
    サービス名 任意の名称
    サービスタイプ レプリカ
    ネットワーキング VPC 作成済みのVPCを選択
    サブネット 作成済みのプライベートサブネットを選択
    セキュリティグループ 作成済みのSGを選択
    パブリックIP いいえ
    ロードバランシング ロードバランサーの種類 Application Load Balancer
    コンテナ 8080:8080
    ロードバランサー 作成済みのALBを選択
    ヘルスチェックの猶予期間 60
    リスナー 作成済みのリスナーを選択
    ターゲットグループ ターゲットグループ名：／作成済みのターゲットグループを選択／ヘルスチェックパス：/auth/admin／ヘルスチェックプロトコル：HTTPS

動作確認

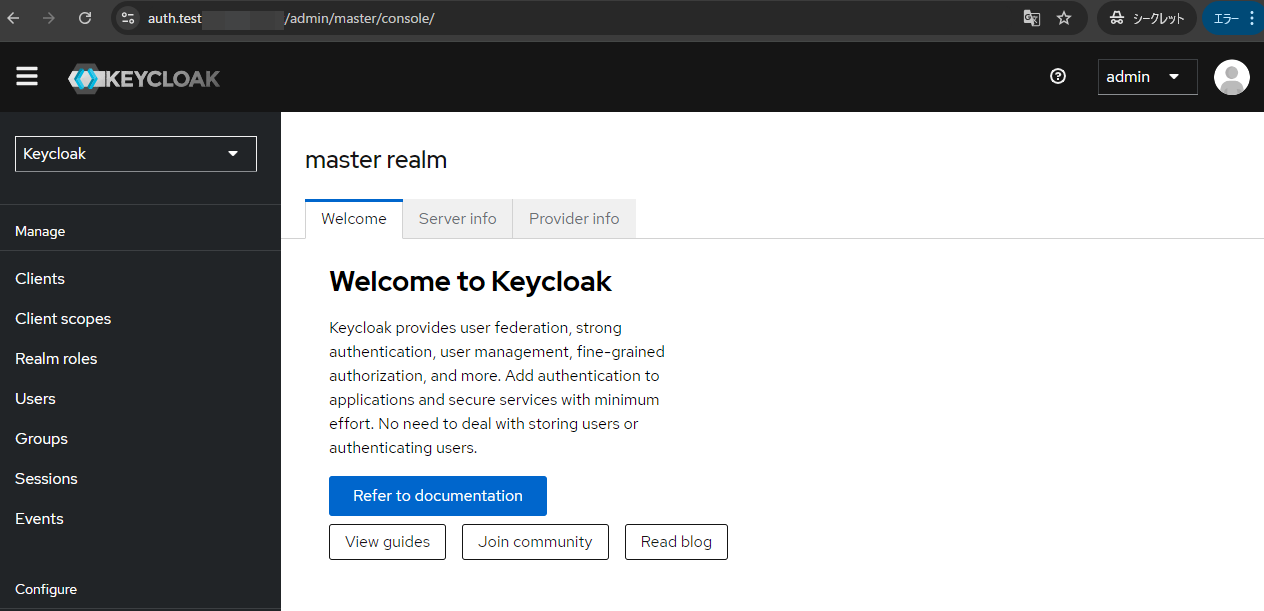

実際にアクセスしてみる。
コンテナの環境変数で指定した初期管理者ユーザ名／パスワードにてログインする。

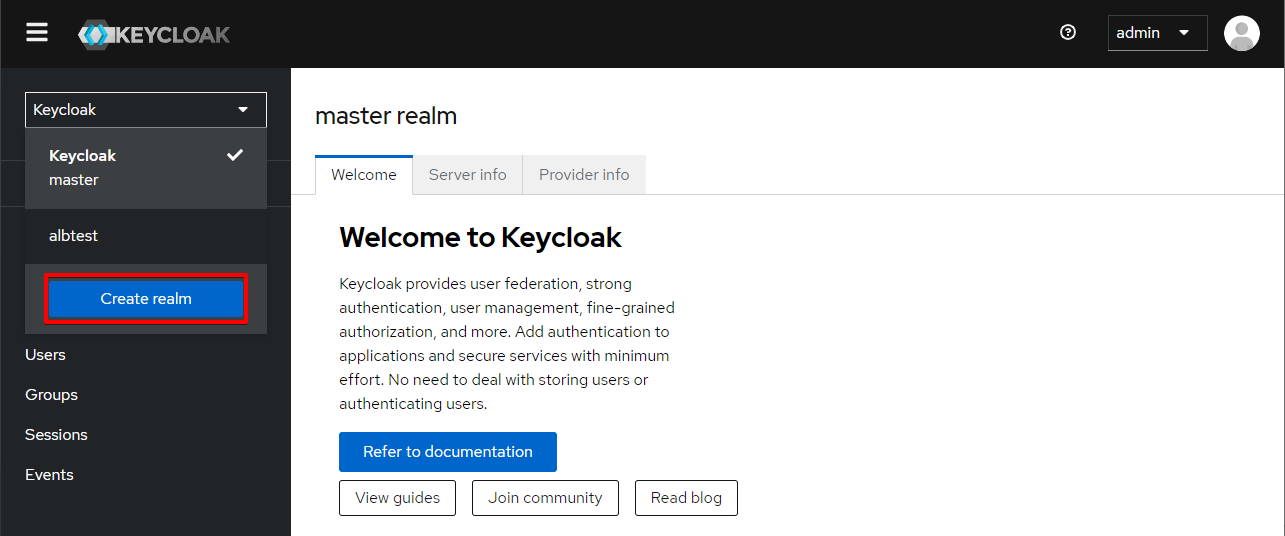

realmを作成してみる。画像赤枠の「Create realm」を押下。
Realm nameに任意の名前を記入して作成。

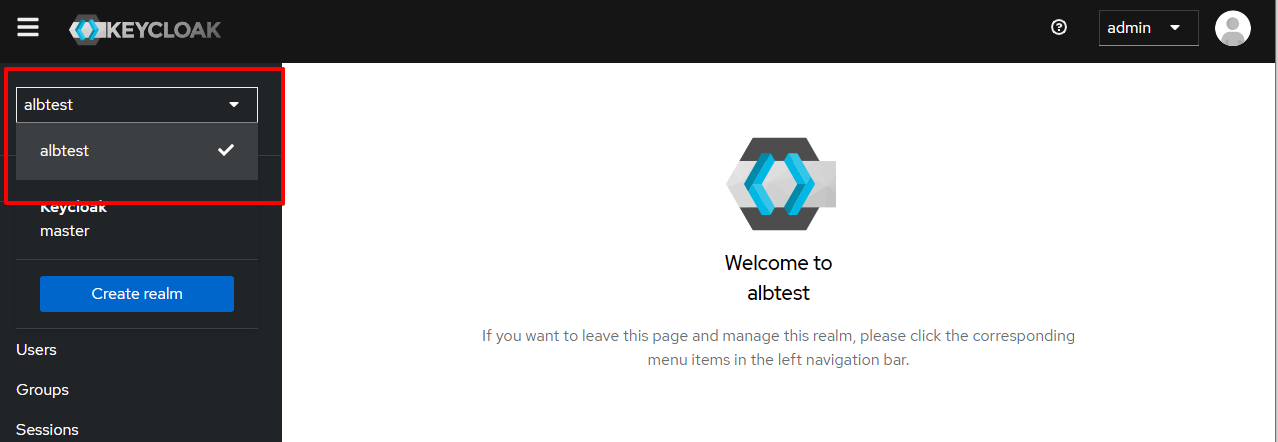

作製したrealmは先程の選択タブより切り替え可能
続けてUserを作成する。
Usersメニューより「Add User」ボタンを押下。
任意の名前を記載し、Create。

最後にkeycloakが正常にクラスタ構成で動作しているか確認する。
ECSのサービスを確認するとタスクが二つ作成されていることが分かる。

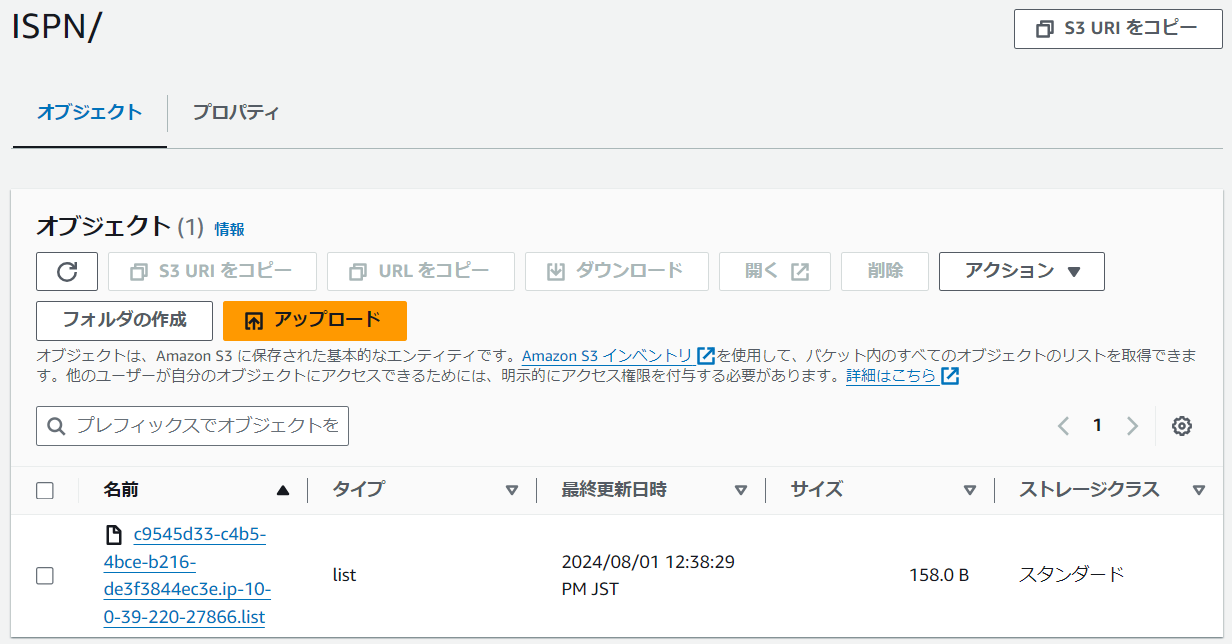

S3に格納されたlistファイルも確認する。
中身を見るとタスクのプライベートIPが表示されているため、正常にクラスタ構成にて動作していることが確認できる。

DBでも確認。(見づらいのでメモ帳経由で添付)
▷MySQL [keycloak]> select * from USER_CONSENT;
▷MySQL [keycloak]> select * from USER_ENTITY;

最後に

Fargateは非常にやさしくアプリケーションをデプロイできるので助かりますね。

参考資料

https://qiita.com/s-takino/items/c666c0a1fce10dd30843
https://qiita.com/wadahiro/items/0837729e7c57becbfd06
