Arduino IDE導入～Lチカ

はじめに

趣味のクルマいじりをしていた際に、ふと車載システムを自作できたらいいなと思いマイコンのDIYに挑戦することにしました。
マイコンボードとして有名所ではAruduino以外にもRaspberry Piなんかがあります。

車載システムとして「電源を急にぶち抜いてOK」「電源オンですぐにコードが実行」「最終的にめちゃちっさいゲジゲジみたいなマイコン(AVRマイコン?)の書き込み機としても使える」といったメリットを感じ、Arduinoにトライしてみることにしました。やろうと思えばラズパイでもできるのかもしれませんがね、、、

まずは環境構築と確認を行います。とはいえソフトをインストールするだけなので超簡単でした。

言語のベースはCっぽいです。学生の頃以来久しぶりに触りました。

環境

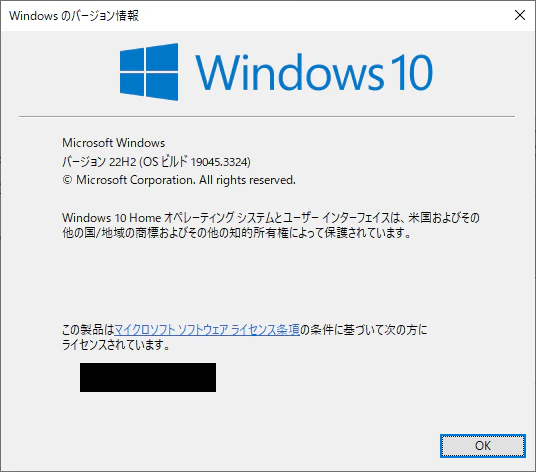

• Windows10


• Arduino UNO R3

• USB AコネクタBコネクタ変換ケーブル

Arduino IDEの導入

インストーラーのダウンロード

公式サイトにアクセス

SOFTWAREをクリック

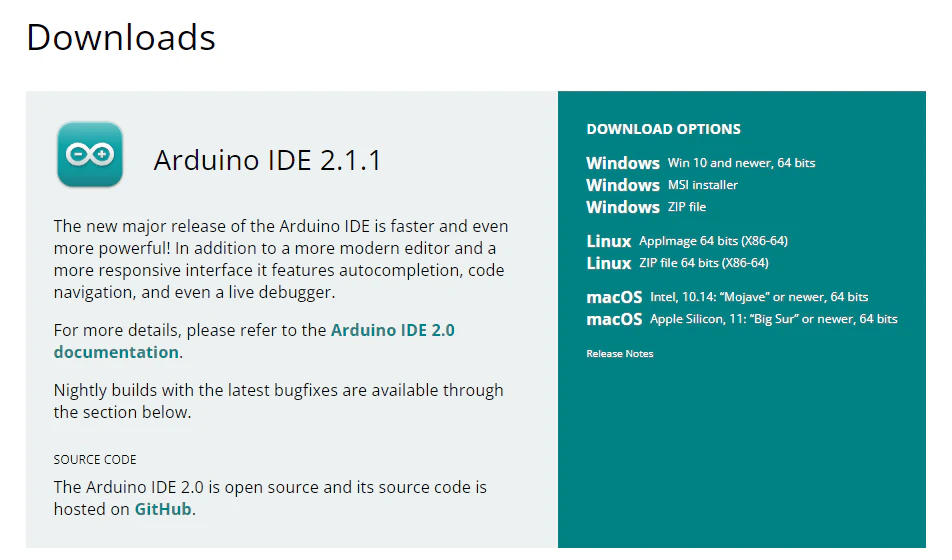

OSにあったものをダウンロードします。今回は"Windows Win 10 and newer, 64 bits"を選択しました。

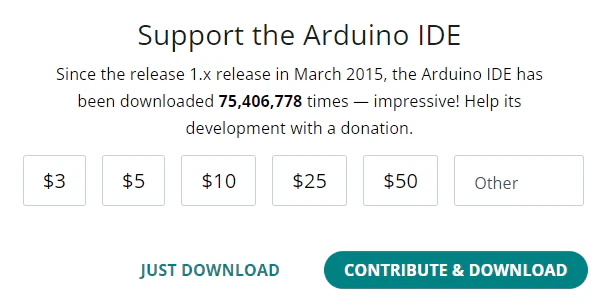

お金に余裕があれば寄付しましょう。
寄付しない場合は"JUST DOWNLOAD"を選択してインストーラーを適当なフォルダに保存。

インストール

ダウンロードしたインストーラーを起動

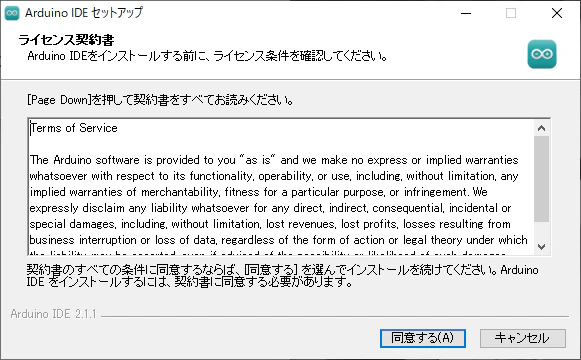

同意する

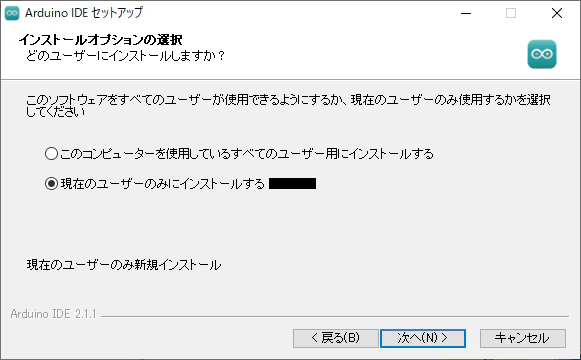

今回は自分だけ使えればOKとします。

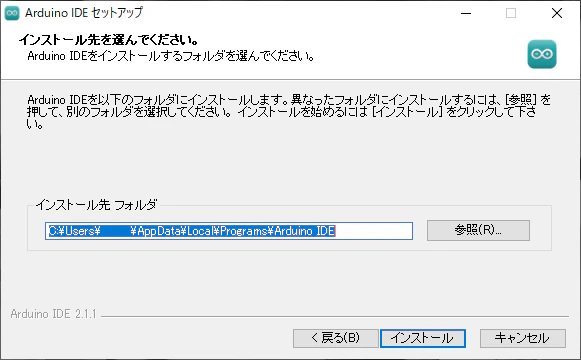

デフォルトで指定されているフォルダにインストールします。

開始・・・

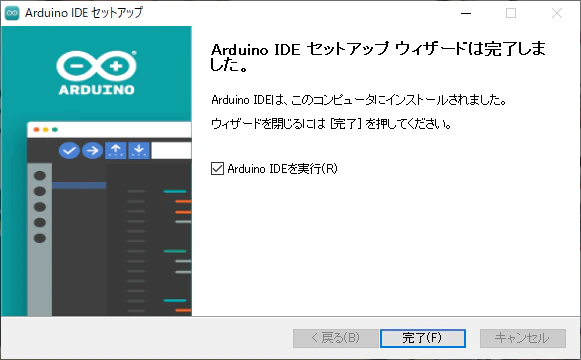

終わりました。

デスクトップにArduino IDEのショートカットが作成されます。

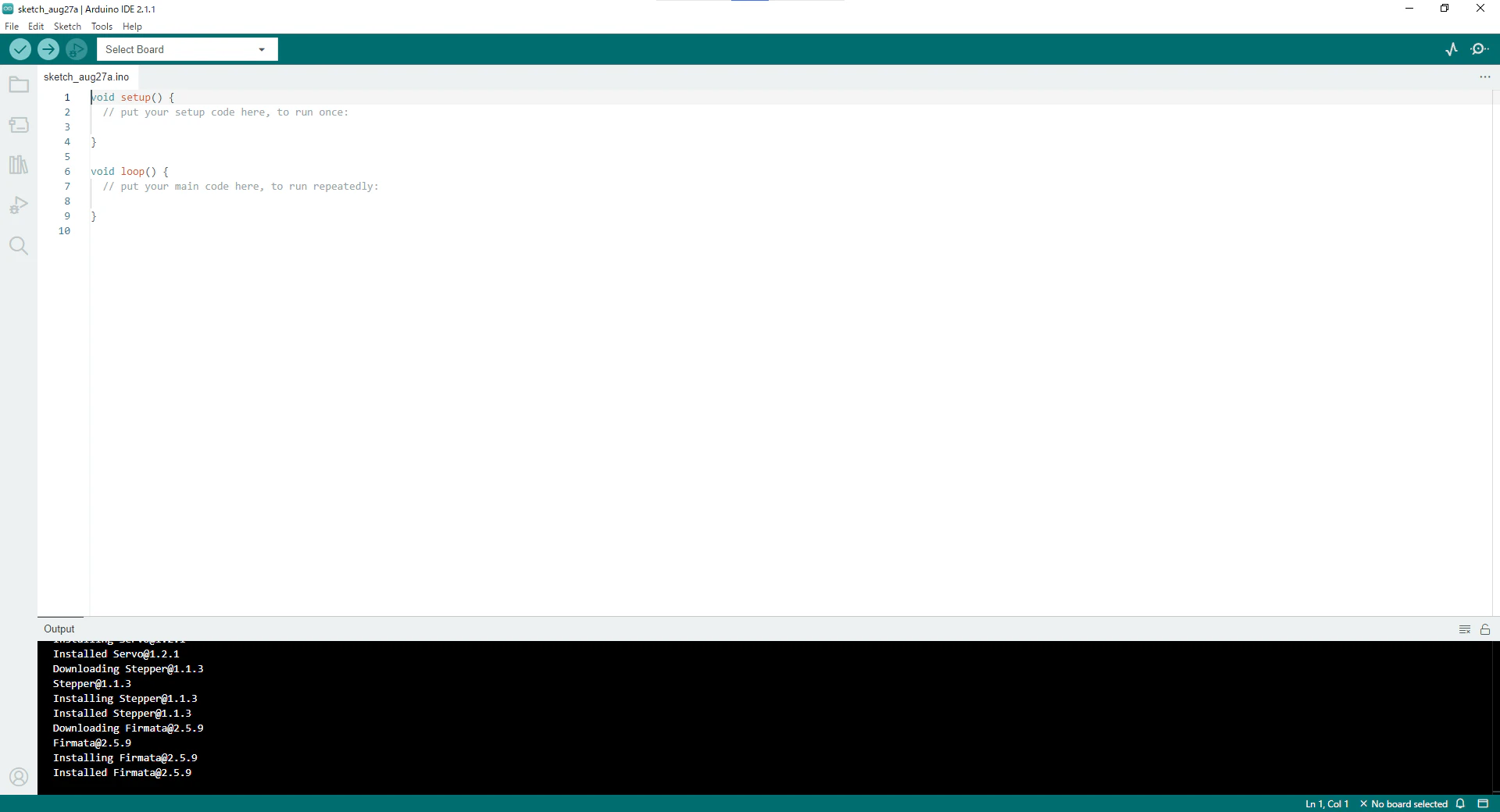

一度開くとあれこれ初期設定が開始され、追加で色々とインストールされます。インストールしてやりましょう。

各種設定

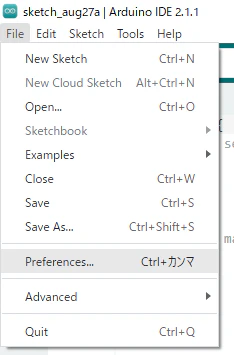

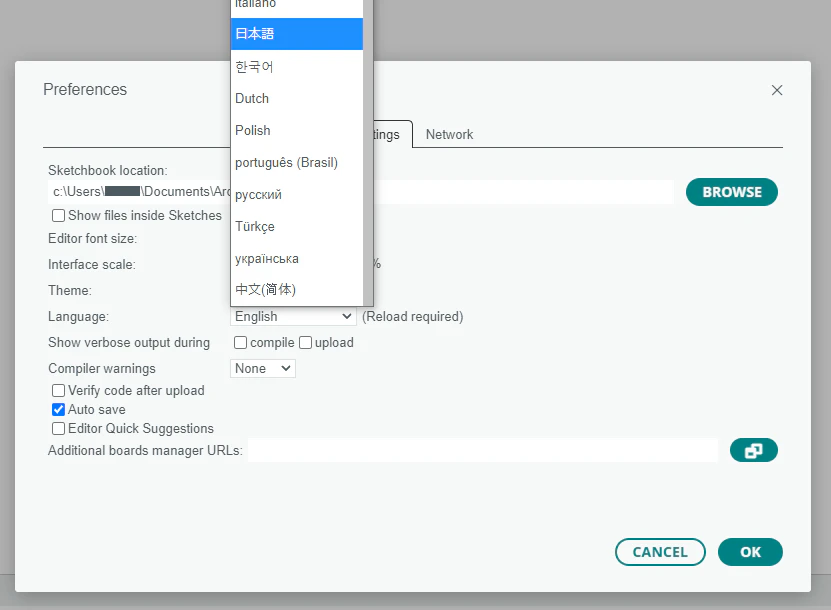

日本語化します。File>PreferencesのLanguageを日本語に設定します。

ArduinoをPCに接続していれば、IDEがArduinoを認識しているはずなのでそのボードを選択する。

ボードが繋がっていなければこんな感じに表示される。

ここで各種インストールが始まる場合があります。素直にインストールに応じましょう。

テスト

マイコンの世界(?)には"Lチカ"と呼ばれるものがあるらしいです。プログラムで言うところの"Hello World!"みたいなもんだと思います。
LEDをチカチカさせるから"Lチカ"なんだとか。

Lチカ

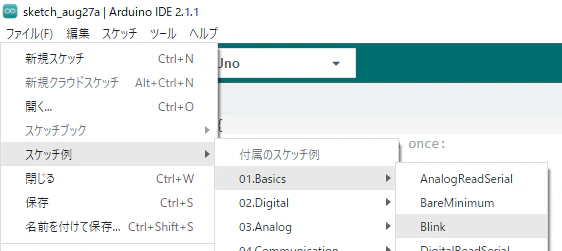

ArduinoボードとIDEの接続が終わったら、ファイル>スケッチ例>01.Basics>Blinkを選択。

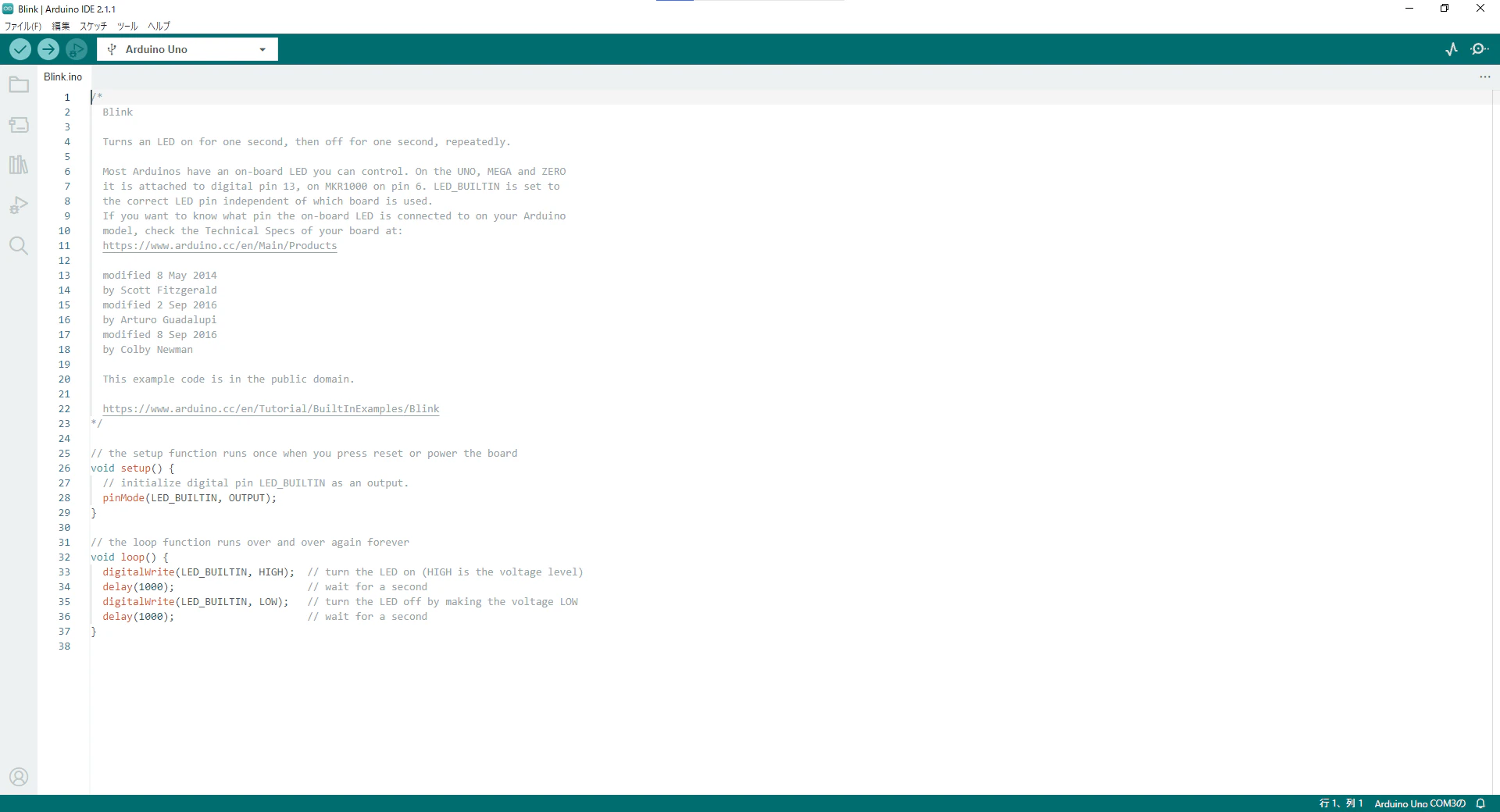

新しいウィンドウが起動します。久しぶりにCを見ました、、、

Arduinoにはデフォルトでこのコードが書かれているらしく、このままだと動作が特に変わらないのでdelayを100ミリ秒にしてみました。

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);  // turn the LED on (HIGH is the voltage level)
  delay(100);
  digitalWrite(LED_BUILTIN, LOW);   // turn the LED off by making the voltage LOW
  delay(100);
}

コードの記述が終わったら検証ボタンをクリック

その後書き込みボタンでArduinoへ書き込みを行います。

Arduino UNOのオレンジ色のLEDがめっちゃチカチカすれば書き込みが正常にできています。
一応書き込みボタンだけでもコンパイルはやってくれるようです。

トラブルシューティング

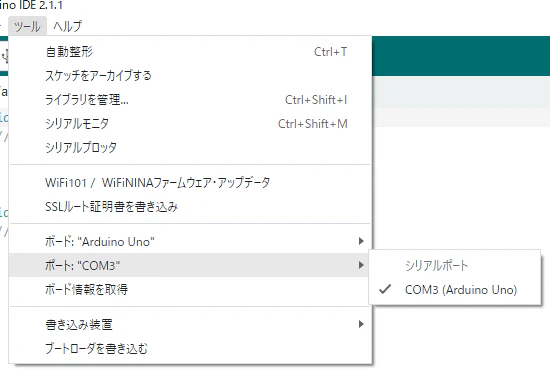

ボードが認識されない場合はツール>ポートをいじってみる。
