今更な技術だけど
オンライン資格確認回線を開通した後、施設内に2回線をいろいろなところに持っていく必要が出てきたので、その作業の備忘録。
インターネットに接続する回線とNGN網（オンライン資格確認回線）に接続する回線の2回線をvlanを使ってケーブル1本（既存の壁裏ケーブル）で配線する。
スマートスイッチ
vlanに対応しているスイッチを用いる。今回はtp-link製のTL-SG105E（5ポートスイッチングハブ、安い！）を使って構築した。利益相反ありませんよ。

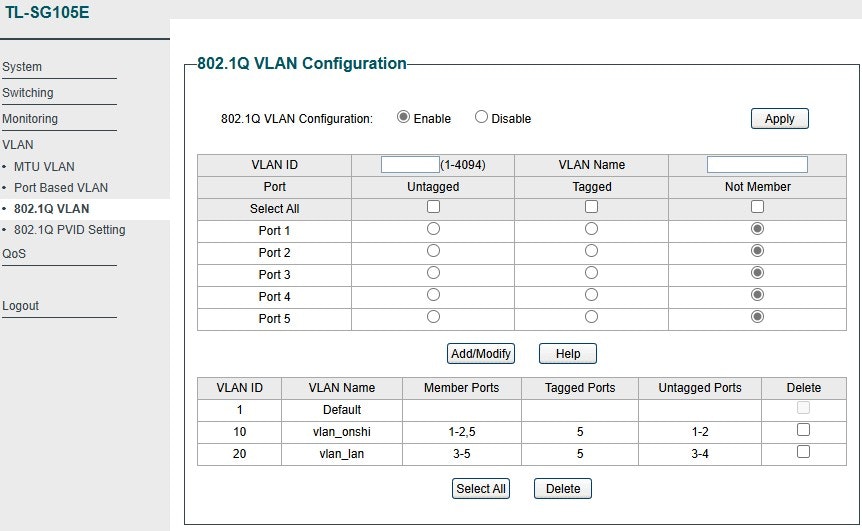

設定画面
例として1階と2階にそれぞれTL-SG105Eを設置（計2台）。ポート5をトランクポート（2機器をつなぐポート）として1F-2Fケーブルの接続に用いる。
vlan10がオンライン資格確認回線、vlan20がインターネットに接続できるLAN。設定を行った後、デフォルトで存在しているvlan1は削除できないのでNot Memberとして使用できないようにした。

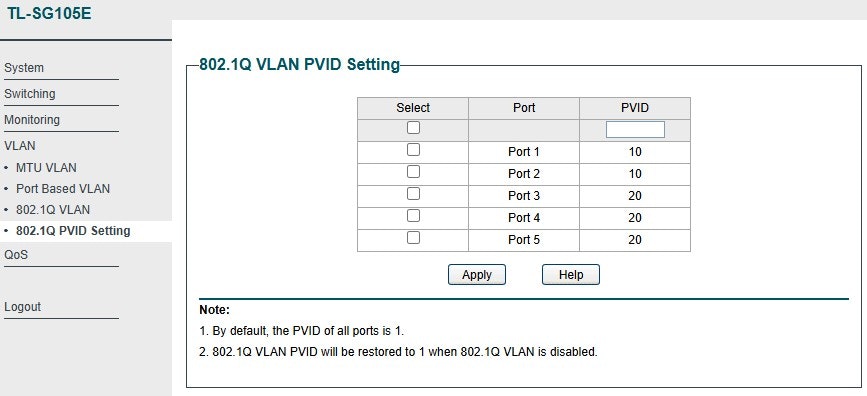

ポート5はTL-SG105E同士を接続しており、PVIDはどちらでも良いがよく使用する方のIDに設定した。
ネットワークの疎通確認、機器の動作確認を行って終了。QoS設定は特になし、様子を見ながら行うこととした。
