はじめに
メダカを育てている水槽の水温を測りたいと思います

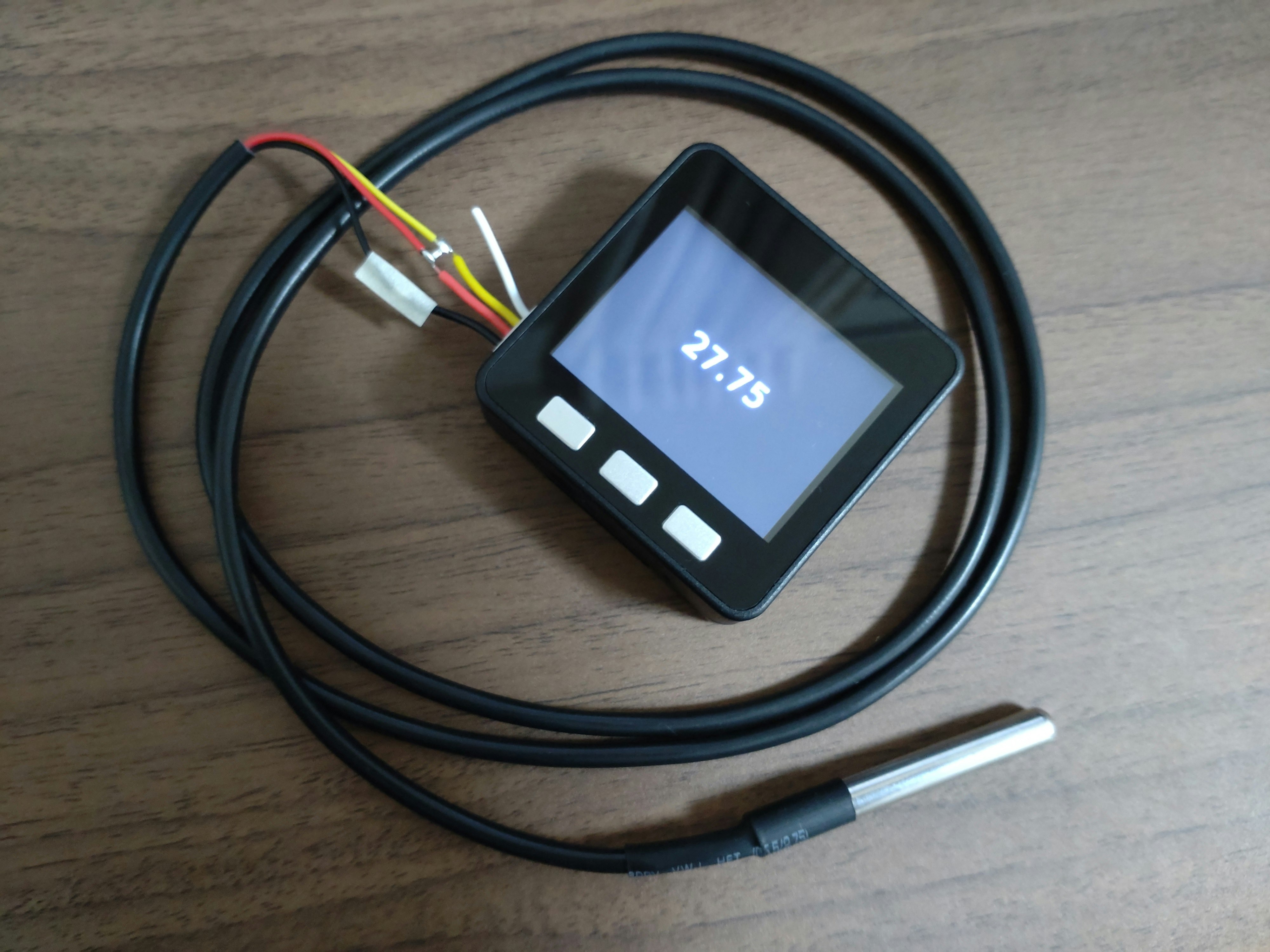

完成品
こんな感じに完成しました！
１時間
材料
M5Stack Basic
DS18B20が使われた防水温度センサ
防水温度センサの改造
Seeedからそのまま使えるものも販売されているのですが、配送に時間が掛かるなどもあるので、自分で改造して作ることにします。
こちらの記事でも改造した内容があるので参考になります。

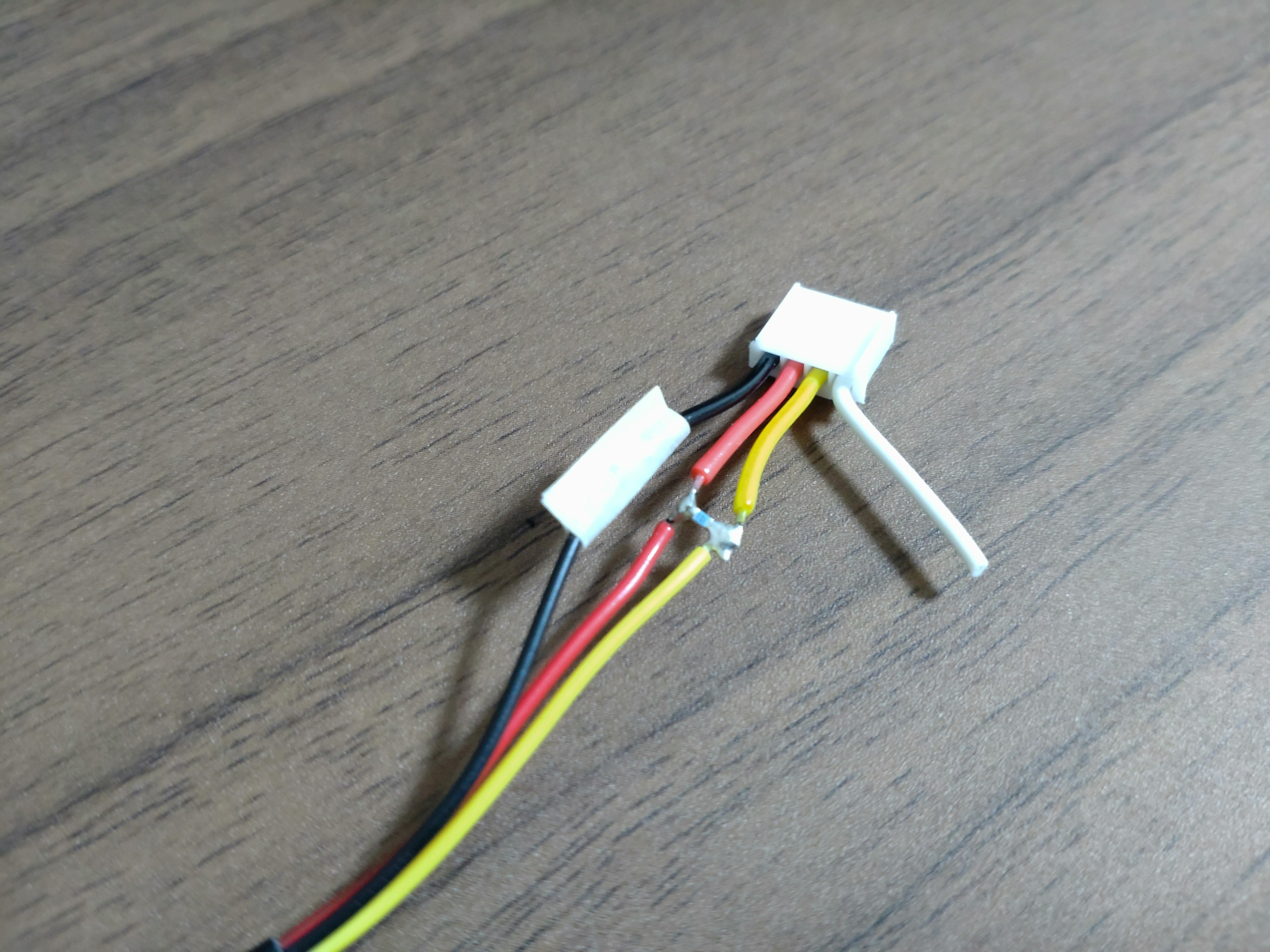

購入した防水温度センサは、電線が出ているだけなので、ここをGroveコネクタに接続します。
そして、その間でプルアップ抵抗を挟みます。

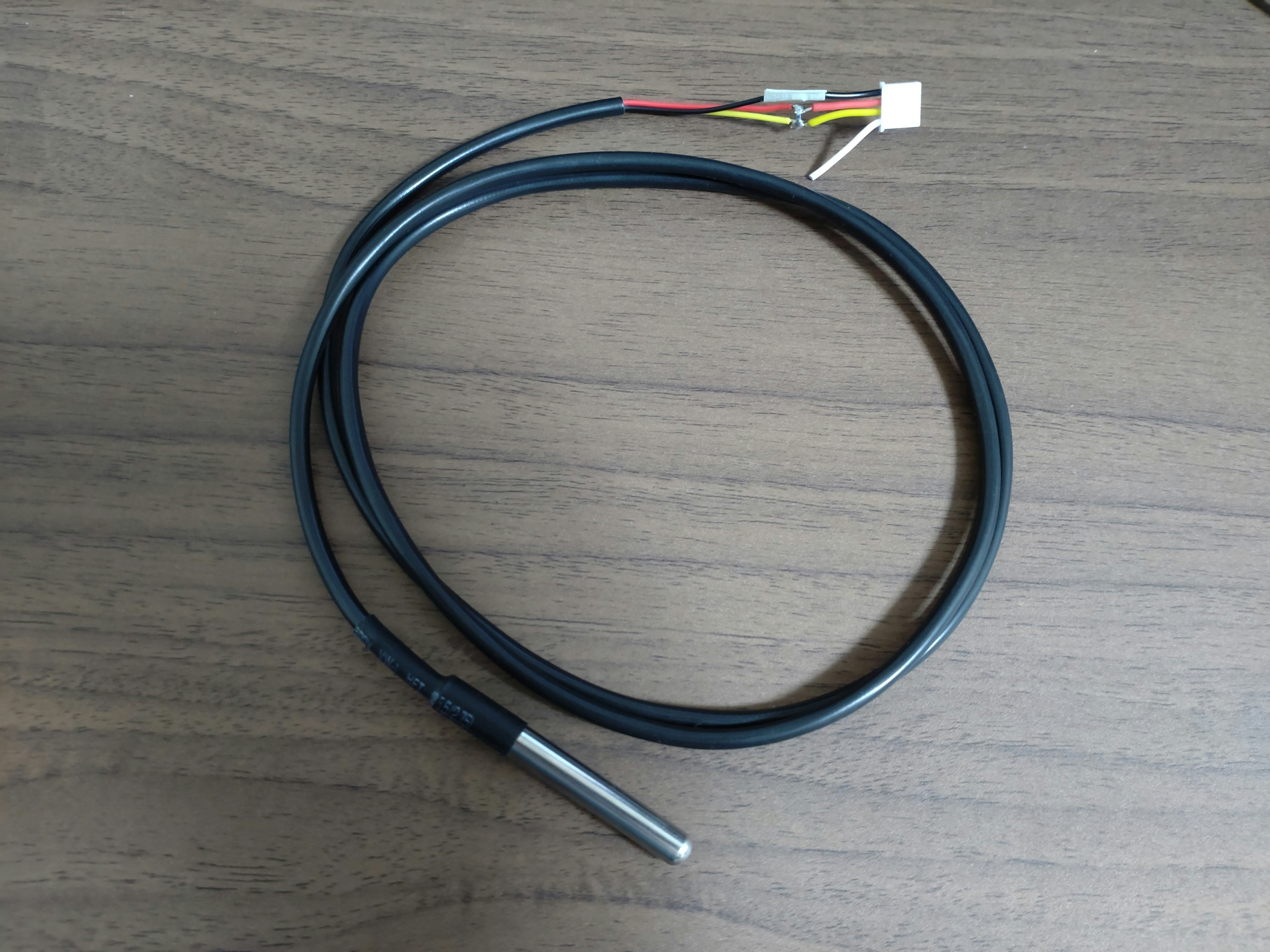

完成！
プログラミング
コーディングしても良かったのですが、見つけました！
DS18B20用のカスタムブロック！これで、UIFlowが使えるので、開発環境を整えたりする手間も省けます。
カスタムブロックを初めて使ったので、そこはちょっと調べましたが、ロード自体はそんなに難しくなく、ブロックも分かりやすかったので、そのまま使えました。

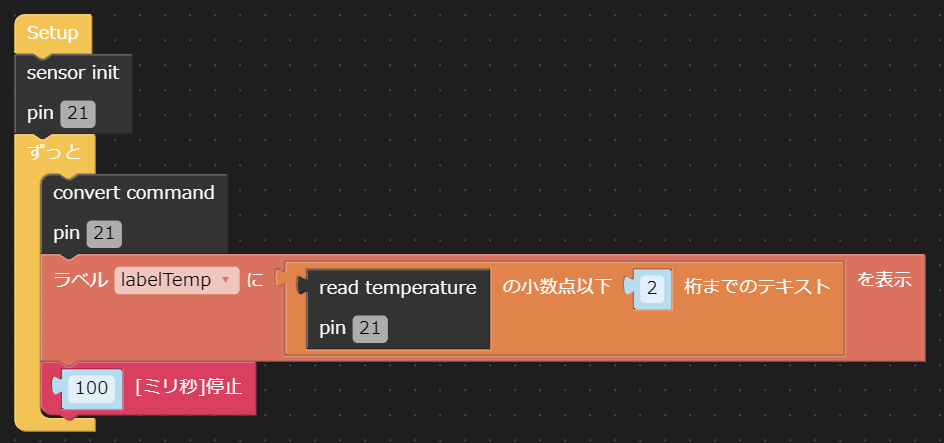

Blockyだとこんな感じ。
Pythonだとこんな感じ。
from m5stack import *
from m5ui import *
from uiflow import *
import time
setScreenColor(0x222222)
labelTemp = M5TextBox(104, 99, "Temp", lcd.FONT_DejaVu40, 0xFFFFFF, rotate=0)
from machine import Pin
import _onewire
def init(pin):
Pin(pin, Pin.OPEN_DRAIN, Pin.PULL_UP)
def convert(pin):
_onewire.reset(Pin(pin))
_onewire.writebyte(Pin(pin), 0xcc)
_onewire.writebyte(Pin(pin), 0x44)
def read(pin):
_onewire.reset(Pin(pin))
_onewire.writebyte(Pin(pin), 0xcc)
_onewire.writebyte(Pin(pin), 0xbe)
tlo = _onewire.readbyte(Pin(pin))
thi = _onewire.readbyte(Pin(pin))
_onewire.reset(Pin(pin))
temp = tlo + thi * 256
if temp > 32767:
temp = temp - 65536
temp = temp * 0.0625
return(temp)
init(21)
while True:
convert(21)
labelTemp.setText(str("%.2f"%((read(21)))))
wait_ms(100)
wait_ms(2)
完成品
最初にも紹介しましたがこんな感じで完成しました！
まとめ
作ると決めて、約１時間ぐらい。材料が手元にあったので、ある程度サクサク出来ましたが、こんなのがたった１時間で作れるのは、M5Stackのおかげです。
あとは、防水温度センサですが、普通に環境温度も取れるし、土壌に差しても使えると思うし、なんだかんだでちょっと使い勝手が良いのかもと思います。
おまけ
ここまでやって最後に、Atom S3で動かしたかったのですが、ATOM S3 は UIFLOW2になるので、カスタムブロックが使えるのかがよく分からず。まぁ、とりあえずは動いたので、そちらはまた気が向いたら～
あとは、このブログ自体は約30分で書き上げました。実際に作ってる時間より長くは掛けたくなかったので良かったです(笑)
