ローパスフィルタまとめ(移動平均法,周波数空間でのカットオフ,ガウス畳み込み,一時遅れ系)

Last updated at Posted at 2020-10-27

最近, 学生からローパスフィルタの質問を受けたので,簡単にまとめます.

はじめに

ローパスフィルタは,時系列データから高周波数のデータを除去する変換です.主に,ノイズの除去に使われます.

この記事では, A.移動平均法B.周波数空間でのカットオフC.ガウス畳み込みD.一次遅れ系の4つを紹介します.それぞれに特徴がありますが, 一般のデータにはガウス畳み込みを,リアルタイム処理では一次遅れ系をおすすめします.

データの準備

今回は,ノイズが乗ったサイン波と矩形波を用意して, ローパスフィルタの性能を確かめます.
白色雑音が乗っているため,高周波数成分の存在が確認できる.

import numpy as np
import matplotlib.pyplot as plt

dt = 0.001 #1stepの時間[sec]
times  =  np.arange(0,1,dt)
N = times.shape[0]

f  = 5  #サイン波の周波数[Hz]
sigma  = 0.5 #ノイズの分散

np.random.seed(1)
# サイン波
x_s =np.sin(2 * np.pi * times * f)
x = x_s  +  sigma * np.random.randn(N)
# 矩形波
y_s =  np.zeros(times.shape[0])
y_s[:times.shape[0]//2] = 1
y = y_s  +  sigma * np.random.randn(N)

サイン波(左:時間, 右:フーリエ変換後):
Original wave.png

矩形波(左:時間, 右:フーリエ変換後):
Original step.png

以下では,次の記法を用いる.
$x(t)$: ローパスフィルタ適用前の離散時系列データ
$X(\omega)$: ローパスフィルタ適用前の周波数データ
$y(t)$: ローパスフィルタ適用後の離散時系列データ
$Y(\omega)$: ローパスフィルタ適用後の周波数データ
$\Delta t$: 離散時系列データにおける,1ステップの時間[sec]

ローパスフィルタ適用前の離散時系列データを入力信号,ローパスフィルタ適用前の離散時系列データを出力信号と呼びます.

A.移動平均法

移動平均法(Moving Average Method)は近傍の$k$点を平均化した結果を出力する手法です.

$$
y(t) = \frac{1}{k}\sum_{i=0}^{k-1}x(t-i)
$$

平均化する個数$k$が大きくなると,除去する高周波帯域が広くなります.

とても簡単に設計できる反面,性能はあまり良くありません.
また,高周波大域の信号が残っている特徴があります.

以下のプログラムでのパラメータ$\tau$は,
$$
\tau = k \cdot \Delta t
$$
と,時間方向に正規化しています.

def LPF_MAM(x,times,tau = 0.01):
    k = np.round(tau /(times[1] - times[0])).astype(int)
    x_mean =  np.zeros(x.shape)
    N = x.shape[0]
    for i in range(N):
        if  i-k//2 <0 :
            x_mean[i]  = x[: i - k//2 +k].mean()
        elif i - k//2 +k>=N:
            x_mean[i]  = x[i - k//2 :].mean()
        else :
            x_mean[i]  = x[i - k//2 : i - k//2 +k].mean()
    return x_mean

#tau = 0.035(sin wave), 0.051(step)
x_MAM = LPF_MAM(x,times,tau)

移動平均法を適用したサイン波(左:時間, 右:フーリエ変換後):

MAM wave : tau = 0.035[sec].png

移動平均法を適用した矩形波(左:時間, 右:フーリエ変換後):

MAM step : tau = 0.051[sec].png

B. 周波数空間でのカットオフ

入力信号をフーリエ変換し,あるカット値$f_{\max}$を超える周波数帯信号を除去し,逆フーリエ変換でもとに戻す手法です.

\begin{align}
Y(\omega) =
\begin{cases}
X(\omega),&\omega<= f_{\max}\\
0,&\omega > f_{\max}
\end{cases}
\end{align}

ここで,$f_{\max}$が小さくすると除去する高周波帯域が広くなります.
高速フーリエ変換とその逆変換を用いることによる計算時間の増加と,時間データの近傍点以外の影響が大きいという問題点があります.

def  LPF_CF(x,times,fmax):
    freq_X = np.fft.fftfreq(times.shape[0],times[1] - times[0])
    X_F = np.fft.fft(x)
    X_F[freq_X>fmax] = 0
    X_F[freq_X<-fmax] = 0
#     虚数は削除
    x_CF  = np.fft.ifft(X_F).real
    return x_CF

#fmax = 5(sin wave), 13(step)
x_CF = LPF_CF(x,times,fmax)

周波数空間でカットオフしたサイン波(左:時間, 右:フーリエ変換後):

CF wave : fmax = 5[Hz].png

周波数空間でカットオフした矩形波(左:時間, 右:フーリエ変換後):

CF step : fmax = 13[Hz].png

C. ガウス畳み込み

平均0, 分散$\sigma^2$のガウス関数を
$$
g_\sigma(t) = \frac{1}{\sqrt{2\pi \sigma^2}}\exp\Big(\frac{t^2}{2\sigma^2}\Big)
$$
とする.
このとき,ガウス畳込みによるローパスフィルターは以下のようになる.

$$
y(t) = (g_\sigma*x)(t) = \sum_{i=-n}^n g_\sigma(i)x(t+i)
$$

ガウス関数は分散に依存して減衰するため,以下のコードでは$n=3\sigma$としています.

分散$\sigma$が大きくすると,除去する高周波帯域が広くなります.

ガウス畳み込みによるローパスフィルターは,計算速度も遅くなく,近傍のデータのみで高周波信号をきれいに除去するため,おすすめです.

def  LPF_GC(x,times,sigma):
    sigma_k = sigma/(times[1]-times[0])
    kernel = np.zeros(int(round(3*sigma_k))*2+1)
    for i in range(kernel.shape[0]):
        kernel[i] =  1.0/np.sqrt(2*np.pi)/sigma_k * np.exp((i - round(3*sigma_k))**2/(- 2*sigma_k**2))

    kernel = kernel / kernel.sum()
    x_long = np.zeros(x.shape[0] + kernel.shape[0])
    x_long[kernel.shape[0]//2 :-kernel.shape[0]//2] = x
    x_long[:kernel.shape[0]//2 ] = x[0]
    x_long[-kernel.shape[0]//2 :] = x[-1]

    x_GC = np.convolve(x_long,kernel,'same')

    return x_GC[kernel.shape[0]//2 :-kernel.shape[0]//2]

#sigma = 0.011(sin wave), 0.018(step)
x_GC = LPF_GC(x,times,sigma)

ガウス畳み込みを行ったサイン波(左:時間, 右:フーリエ変換後):

GC wave : sigma = 0.011[sec].png

ガウス畳み込みを行った矩形波(左:時間, 右:フーリエ変換後):

GC step : sigma = 0.018[sec].png

D. 一次遅れ系

一次遅れ系を用いたローパスフィルターは,リアルタイム処理を行うときに用いられています.
古典制御理論等で用いられています.

$f_0$をカットオフする周波数基準とすると,以下の離散方程式によって,ローパスフィルターが適用されます.

$$
y(t+1) = \Big(1 - \frac{\Delta t}{f_0}\Big)y(t) + \frac{\Delta t}{f_0}x(t)
$$

ここで,$f_{\max}$が小さくすると,除去する高周波帯域が広くなります.

リアルタイム性が強みですが,あまり性能がいいとは言えません.以下のコードはデータを一括に処理する関数となっていますが,実際にリアルタイムで利用する際は,上記の離散方程式をシステムに組み込んでください.

def LPF_FO(x,times,f_FO=10):
    x_FO = np.zeros(x.shape[0])
    x_FO[0] = x[0]
    dt = times[1] -times[0]
    for i in range(times.shape[0]-1):
        x_FO[i+1] =  (1-  dt*f_FO) *x_FO[i]  + dt*f_FO* x[i]
    return x_FO

#f0 = 0.011(sin wave), 0.018(step)
x_FO = LPF_FO(x,times,fO)

一次遅れ系によるローパスフィルター後のサイン波(左:時間, 右:フーリエ変換後):

FO wave : f_FO = 187[Hz].png

一次遅れ系によるローパスフィルター後の矩形波(左:時間, 右:フーリエ変換後):

FO step : f_FO = 74[Hz].png

Appendix: 畳み込み変換と周波数特性

上記で紹介した4つの手法は,畳み込み演算として表現できます.(ガウス畳み込みは顕著)

畳み込みに用いる関数系と,そのフーリエ変換によって,ローパスフィルターの特徴が出てきます.

移動平均法の関数(左:時間, 右:フーリエ変換後):
MAM kernel.png

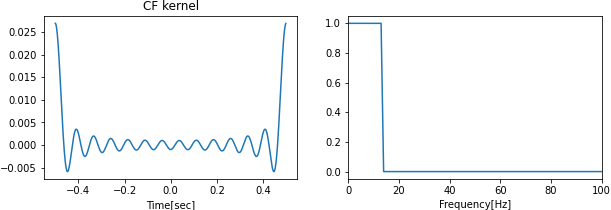

周波数空間でのカットオフの関数(左:時間, 右:フーリエ変換後):
CF kernel.png

ガウス畳み込みの関数(左:時間, 右:フーリエ変換後):
GC kernel.png

一時遅れ系の関数(左:時間, 右:フーリエ変換後):

FO kernel.png

##まとめ

この記事では,4つのローパスフィルターの手法を紹介しました.「はじめに」に書きましたが,基本的にはガウス畳み込みを,リアルタイム処理では一次遅れ系をおすすめします.

##Code

##Author
Yuji Okamoto : yuji.0001[at]gmailcom

##Reference
フーリエ変換と畳込み:
矢野健太郎, 石原繁, 応用解析, 裳華房 1996.

一次遅れ系:
足立修一, MATLABによる制御工学, 東京電機大学出版局 1999.
