ブラウザからGangliaのグラフ生成コマンド確認

More than 1 year has passed since last update.

はじめに

 「Ganglia」「デバッグ」でインターネットを検索してみると、大体、下記のようなgmondgmetadのデバッグモードについてヒットしますが、

$ gmond --debug=2
$ gmetad --debug=2

 この記事では、図1のように、ブラウザ上からグラフを生成しているrrdtoolコマンドを確認する方法について書きます。

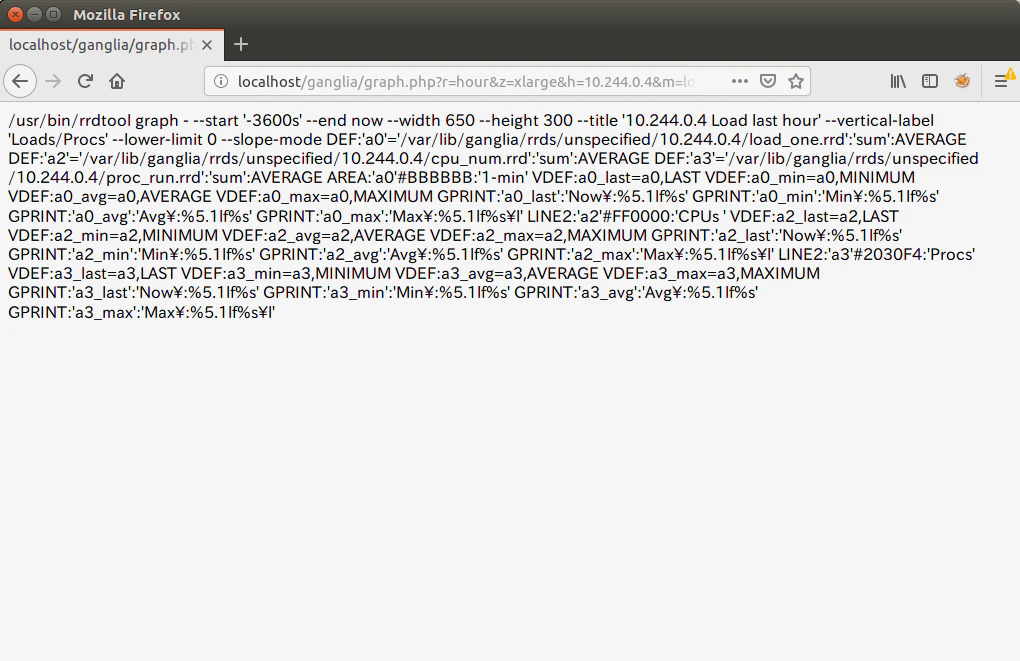

図1 - デバッグモード①

 Gangliaはいろいろなシステムの稼働監視で使われています。身近な(?)ところだと、Amazon EMRあたりでしょうか。あと、HPCシステムでも見かけます。

 大分地味ですが…、こんな小ワザあるよくらいに思っていただければと思います。

表示方法

 表示方法は簡単です。
 まずは、ブラウザ(Chrome、Firefox、IE等)でGangliaを開きます。そこから見たいグラフを選択していき、図2のような最下層のグラフ画面を開きます。graph.phpという画面です。URLなどで確認してください。


図2 - グラフ画面

 ここで、URLの末尾に「&debug=3」(3以上の数字)を入力してEnterキーを押下すると、図3のような、グラフを作成しているrrdtoolコマンドが表示されます。

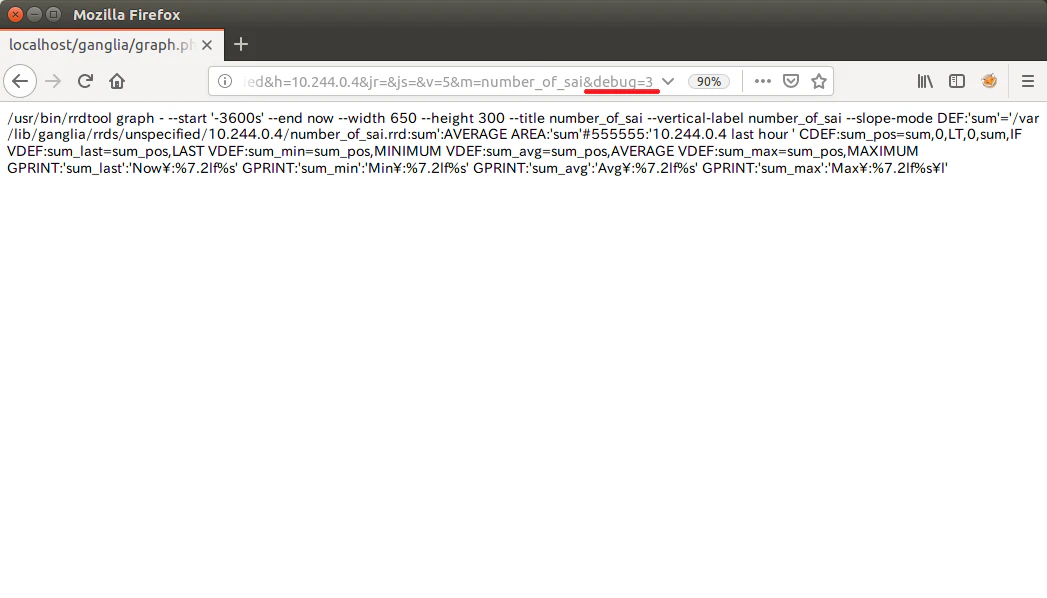

図3 - デバッグモード②

ソースコード確認

 Gangliaのソースコードを確認してみると、このような記述がありました。

$ view /usr/share/ganglia-webfrontend/graph.php
graph.php(抜粋)
…
1256   if ($debug > 2) {
1257     header ("Content-type: text/html");
1258     print "<html><body>";
…

 OSやGangliaのバージョンにより、多少違いがあるかと思います。当環境については、後述のとおりです。

環境

 以下、当記事で使用した環境です。

OS、Ganglia

  • OS:Ubuntu 16.04.5 LTS
  • Ganglia:
    • Web Frontend version 3.6.1
    • Backend (gmetad) version 3.6.0

 Gangliaの以前のバージョン(2は確認しています)でも表示可能かと思います。
 ローカルホスト1台のみ使用。Gangliaのインストールは下記のコマンドで行いました。

$ sudo apt-get install ganglia-monitor rrdtool gmetad ganglia-webfrontend

グラフ

 前述の図2で使用したグラフは、下記のように自作したものです。
 適当な振り幅を付けたかったので、ランダムな1〜6の数値でグラフ化するようにしました。

$ vi /home/ytamura/work/ganglia/gmetric_num_of_sai.sh
gmetric_num_of_sai.sh
#!/bin/bash

GMETRIC=/usr/bin/gmetric

NUM_OF_SAI=$(( RANDOM % 6 + 1))  # 1-6までのランダムな数値
#echo $NUM_OF_SAI  # debug code

$GMETRIC -t int8 -n "number_of_sai" -v $NUM_OF_SAI

 毎分実行するため、上記のシェルスクリプトをcrontabに登録しています。

$ sudo vi /etc/crontab
…
# for Ganglia
*  *    * * *   root    /bin/bash /home/ytamura/work/ganglia/gmetric_num_of_sai.sh

 Gangliaのフロントエンド側は特に修正等は行っていません。

以上
