littleBitsをAzure Logic Appsから制御する

More than 3 years have passed since last update.

はじめに

会社の社長がシアトル出張のおみやげとして、MSストアでlittleBitsの「CLOUDBIT STARTER KIT」なるものを買ってきてくれました。


これはきっと、「Azureと連携させて記事を書きなさい」というお告げだと思ったので、早速やってみました。

littleBitsって?

私もお土産でもらって初めて知ったのですが、こちらに書いてありますが、「磁石で電子回路をつないで電子工作を行うことを通して、電子回路を楽しく学べるオープンソースのライブラリー」だそうです。

今回のキットはクラウド対応ということで、Wifi経由でインターネットに接続できる回路が付属しており、インターネット越しに通知を送ったり、受けたりする事ができます。

子供向けの製品でもあるため、クラウド側でのイベント受信、送信にはIFTTTが採用されています。

ただしWeb APIが公開されているため、直接POSTメソッドと叩いてlittleBitsにイベントを送ることも出来る他、独自のWeb Hookを登録する事ができるので、Azureの各種PaaSとの連携もそれほど難しくはありません。

初期設定

littleBitsの初期設定自体は説明書(というか紙ぺら)をみて、http://littlebits.cc/cloudstart上でアカウントを作成、Wifi設定、接続テストを完了させます。

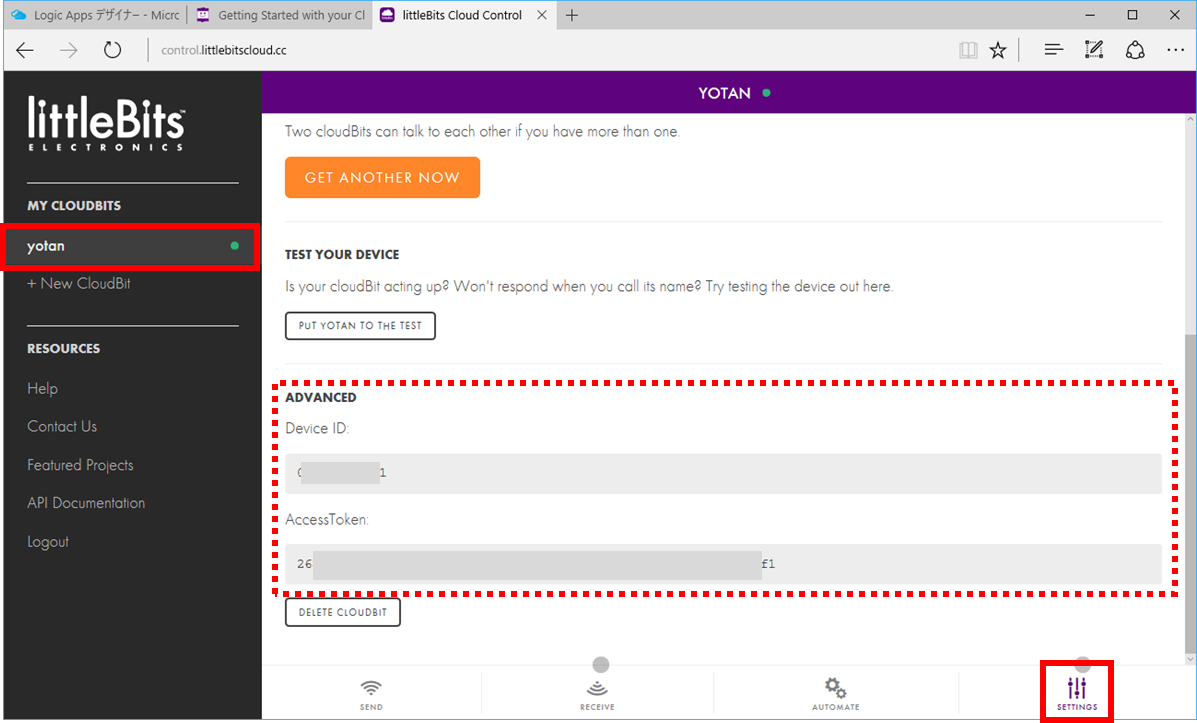

初期設定完了後、littleBitsのポータル画面から初期設定したデバイスを左メニューから選択して、画面右下のSettingをクリックします。

「ADVANCED」に表示された「Device ID」「AccessToken」をメモしておきます。
こちらの情報がWeb APIを使っていく上での固有の識別子となります。


litteBitsの構成

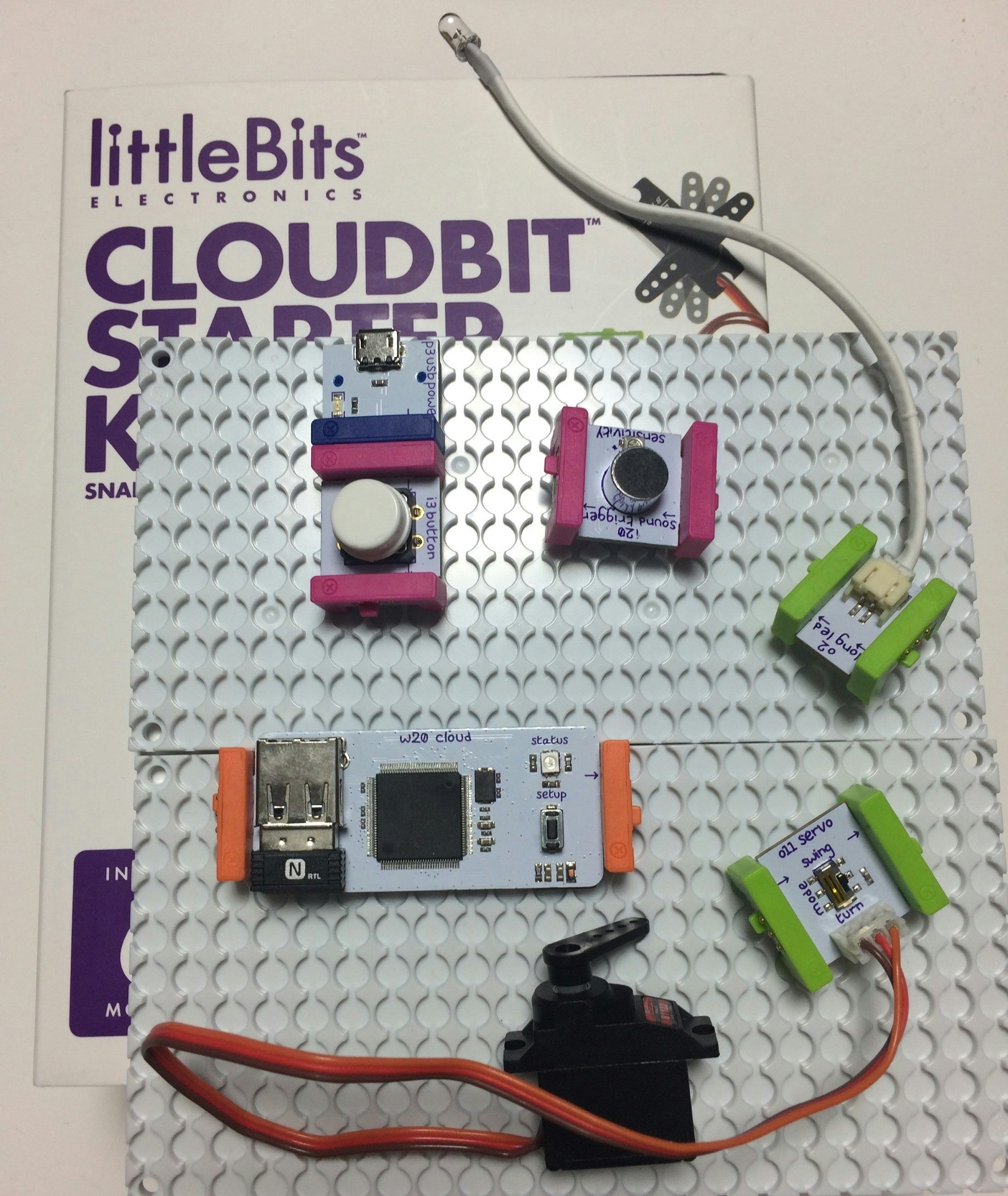

入力回路、出力回路それぞれ二種類ついてくるのですが、今回は以下の構成で。


マザーボードの左側に入力回路、右側に出力回路を繋げる感じみたいです。

全体の構成

今回のクラウド側含む全体構成はこんな感じです。

【1】littleBitのボタンが押されたときにLogic AppsにWebHookでイベント通知を行います。
【2】Azure側でイベントを受けた旨をSlackに通知します。
【3】Logic Appsから、littleBitクラウド側で提供されているWebAPIを呼んで、littleBitのモーターを駆動させます。


設定編

Logic Appsのエンドポイント確定

Logic Appsデザイナーにて最初のトリガーとして「要求」っていうのを選択します。
これは外部から呼び出すための固有のURLを生成して、予め設定したJSONスキーマ通りにパラメーターを受け取ります。

Logic Appsデザイナー保存後にURLが確定しますので、こちらもメモしておきます。


JSONスキーマは色々と調べたところ、以下を設定すれば大丈夫そうです。

{
  "properties": {
    "bit_id": {
      "type": "string"
    },
    "payload": {
      "properties": {
        "delta": {
          "type": "string"
        },
        "level": {
          "type": "string"
        },
        "percent": {
          "type": "integer"
        }
      },
      "type": "object"
    },
    "timestamp": {
      "type": "integer"
    },
    "user_id": {
      "type": "integer"
    }
  },
  "type": "object"
}

要求に対する応答のアクションも追加して、WebHook呼び出し元へは状態コード200を返します。

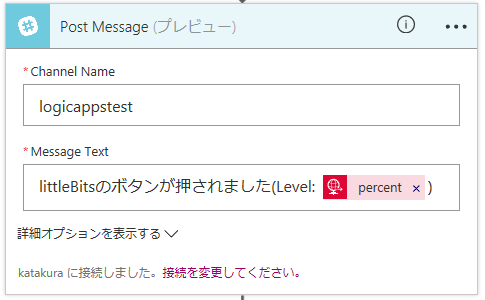

ついでにSlackのアクションも追加して、littleBitsから来た情報を通知させます。


littleBits側のSubscription登録

Subscriptionとは、littleBitsのボタンが押されたとかのイベント発生時にユーザ独自のURLを呼び出す機能となります。
先程Logic Appsで発行されたWebHook用URLを登録する事により、Azureと連携(先の全体構成図でいう(1)の部分)が行えます。

WebAPIにPOSTメソッドを発行するには、Windows 10のBash画面からcurlコマンドを使うと便利なので、今回はそれで行います。

curl "https://api-http.littlebitscloud.cc/v2/subscriptions" \
 -X POST \
 -H "Authorization: 【littleBitsのAccessToken】" \
 -H "Content-type: application/json" \
 -d '{ "publisher_id": "【littleBitsのDevice ID】" ,"subscriber_id": "【Logic AppsのWebHook用URL】" }'

見づらいですが、以下のコマンドで登録結果も確認できます。

curl "https://api-http.littlebitscloud.cc/v2/devices/【littleBitsのDevice ID】" \
 -H "Authorization: Bearer 【littleBitsのAccessToken】"


WebAPIの確認・登録(littleBitsモーター駆動)

以下のコマンドでWebAPI経由でlittleBitsのモーターが駆動することを確認します。

curl -X POST "https://api-http.littlebitscloud.cc/v2/devices/【littleBitsのDevice ID】/output" \
 -H "Authorization: Bearer 【littleBitsのAccessToken】" \
 -H "Content-type: application/json" \
 -d '{ "percent": 100, "duration_ms": 3000 }'

ういんういん動いたらOKです。

Logic Appsの最後のアクションとして、「HTTP」を追加します。
方法:POST
URI:https://api-http.littlebitscloud.cc/v2/devices/【littleBitsのDevice ID】/output
ヘッダ:{ "Authorization": "Bearer 【littleBitsのAccessToken】" }
本文:{ "duration_ms": 5000 , "percent": 100 }


Logic Apps側デザイン完成

以下のようにLogic Appsのデザインが完成したら最後に保存して準備完了です。


動作確認

こんな感じに動作します。
ボタンを押すとしばらくして(Azure Logic Appsが反応して)、モーター駆動&ライト点滅します。

ジバニャンふりふり pic.twitter.com/cpNZm0Px73

— Yoshimasa Katakura (@yo_ta_n) 2016年11月18日

Slack上にもちゃんと通知が来ています。


無論、Logic Apps側の実行結果も全て正常です。


おわりに

今回は単純な仕掛けだけでしたが、(1)littleBitsからLogic Appsを呼ぶ方法、(2)Locic AppsからlittleBitsを呼ぶ方法の二点が確認できました。

あとはアイデア次第で色々なモジュール(littleBits、Logic Apps共に)を組み合わせて便利だったり、楽しかったりと色々出来ると思います。

私もこれからもlittleBitsもAzureも使い続けますので、また何か作ったらエントリーします。
