kubernetes v1.23.6/Nvidia GPUと戯れる その2

Posted at

前回からの続きになります。

作業手順

以下となります。

  1. 作業環境の準備
  2. Nvidia CUDA Toolkit、docker、Nvidia Container Toolkit ←ココ
  3. kubeadmでクラスター構築
  4. helmとGPU Operator
  5. IstioとMetalLB
  6. Jupyterhub

2. Nvidia CUDA Toolkit、docker、Nvidia Container Toolkit

  • 全てのNodeでGPUを使用するコンテナを動作させることを想定しているので、これらの作業は全てのk8sノード(k8s01/02)で実施します。
    • k8sでNvidia GPUを使用するためには、Nvidia Container toolkitが必要で、そのためには、dockerとNVIDIAドライバを導入する必要があります。
    • NGC(Nvidia GPU Cloud)のコンテナイメージはGPU Operaterが前提となっており、GPU Operaterの前提は、Nvidia CUDA Toolkitとなっています。　
  • 念のためにNvidia Container toolkitのインストールガイドで自分の作業環境がNvidiaのSupported Platformに含まれることを確認します。
  • 一連の作業手順の概要についてはこちらを参考にします。結論として、作業手順は、以下です。「」は左記URLからの抜粋です。
    • ①NVIDIA ドライバのインストール
      • 「NVIDIA ドライバのオススメの方法 (だけど案外知られていない気がする方法) はエヌビディア提供の cuda-drivers パッケージを使うことです」
    • ②Docker のインストール
      • 「Docker 公式の便利スクリプトで、最新の安定版をすぐにインストールできます。」
    • ③NVIDIA Container Toolkit のインストール
      • 「各 Linux ディストリビューションでの nvidia-docker2 パッケージのインストール方法は、公式ドキュメントのインストールガイドを参照してください。」
  • helmでGPU Operaterをインストールする際に、Nvidia Driverも、Nvidia Container toolkitも同時にインストールできるようですが、問題が発生した際に原因究明が複雑になるので、別々にインストールしています。

2.1 Nvidia CUDA Toolkit

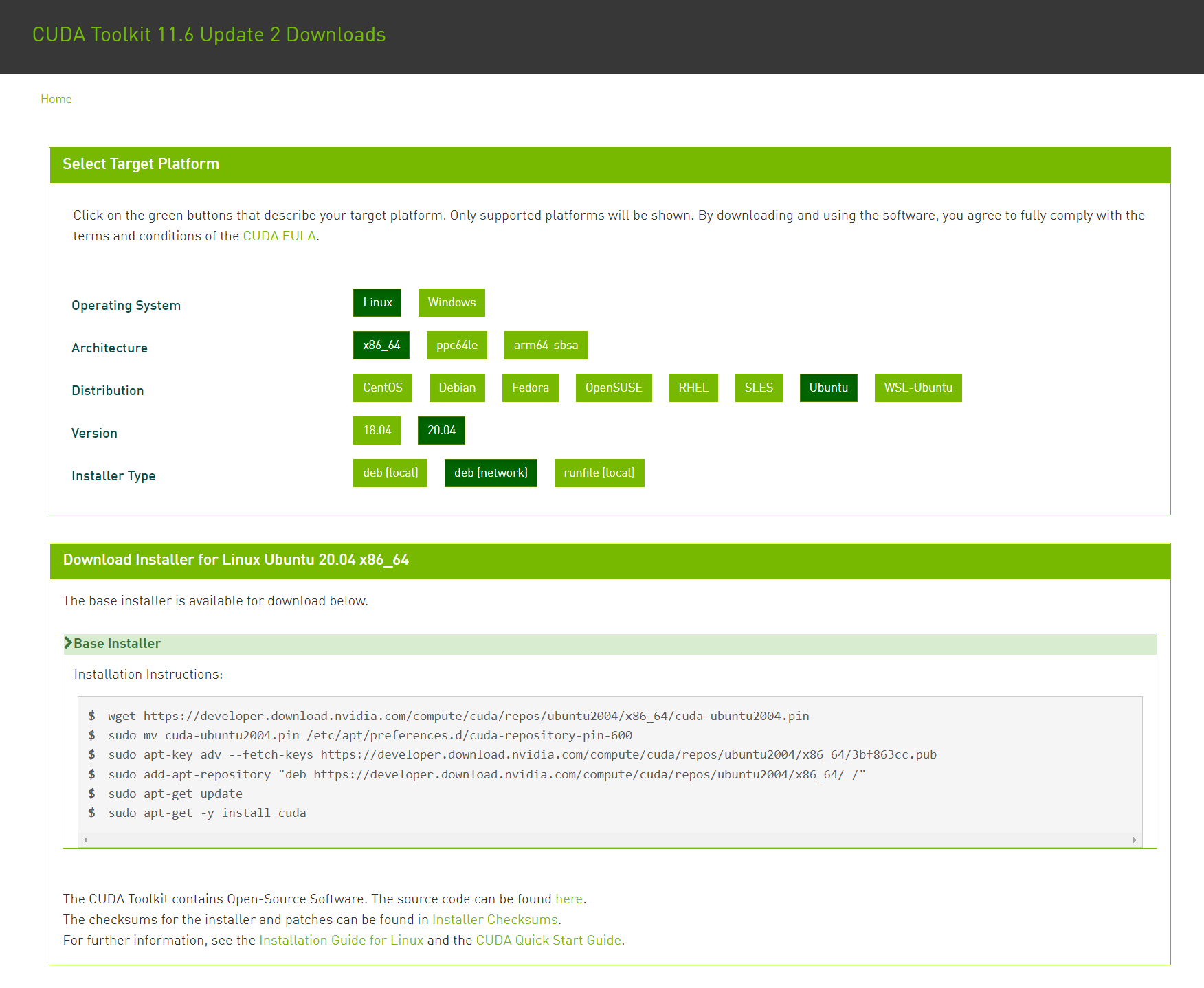

  • NVIDIA ドライバを導入するためのCUDA Toolkit(cuda-driversパッケージ)の実際のインストール手順はこちらです。OS、CPU、などを選択するとインストールスクリプトが表示されます。
    ・こちらは作業結果。冗長なので適当に中略しています。
k8s01におけるcuda導入
root@k8s01:~/nvidia#
root@k8s01:~/nvidia# wget https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64/cuda-ubuntu2004.pin
--2022-04-29 22:13:00--  https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64/cuda-ubuntu2004.pin
developer.download.nvidia.com (developer.download.nvidia.com) をDNSに問いあわせています... 152.195.19.142
developer.download.nvidia.com (developer.download.nvidia.com)|152.195.19.142|:443 に接続しています... 接続しました。
HTTP による接続要求を送信しました、応答を待っています... 200 OK
長さ: 190 [application/octet-stream]
`cuda-ubuntu2004.pin' に保存中
cuda-ubuntu2004.pin 100%[================================================================================>]     190  --.-KB/s    in 0s
2022-04-29 22:13:01 (5.36 MB/s) - `cuda-ubuntu2004.pin' へ保存完了 [190/190]
root@k8s01:~/nvidia#
root@k8s01:~/nvidia# sudo mv cuda-ubuntu2004.pin /etc/apt/preferences.d/cuda-repository-pin-600
root@k8s01:~/nvidia#
root@k8s01:~/nvidia# sudo apt-key adv --fetch-keys https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64/3bf863cc.pub
Executing: /tmp/apt-key-gpghome.WxPFNx29uc/gpg.1.sh --fetch-keys https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64/3bf863cc.pub
gpg: 鍵を'https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64/3bf863cc.pub'から要求
gpg: 鍵A4B469963BF863CC: 公開鍵"cudatools <cudatools@nvidia.com>"をインポートしました
gpg: 処理数の合計: 1
gpg:               インポート: 1
root@k8s01:~/nvidia# sudo add-apt-repository "deb https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64/ /"
取得:1 https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64  InRelease [1,575 B]
----------------------中略----------------------
取得:38 http://security.ubuntu.com/ubuntu focal-security/multiverse amd64 DEP-11 Metadata [2,464 B]
9,205 kB を 5秒 で取得しました (1,979 kB/s)
パッケージリストを読み込んでいます... 完了
root@k8s01:~/nvidia#
root@k8s01:~/nvidia# sudo apt-get update
ヒット:1 http://jp.archive.ubuntu.com/ubuntu focal InRelease
ヒット:2 http://jp.archive.ubuntu.com/ubuntu focal-updates InRelease
ヒット:3 http://jp.archive.ubuntu.com/ubuntu focal-backports InRelease
ヒット:4 https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64  InRelease
ヒット:5 http://security.ubuntu.com/ubuntu focal-security InRelease
パッケージリストを読み込んでいます... 完了
root@k8s01:~/nvidia#
root@k8s01:~/nvidia# sudo apt-get -y install cuda
パッケージリストを読み込んでいます... 完了
依存関係ツリーを作成しています
状態情報を読み取っています... 完了
----------------------中略----------------------
  vdpau-driver-all xserver-xorg-video-nvidia-510 zlib1g:i386
アップグレード: 0 個、新規インストール: 189 個、削除: 0 個、保留: 8 個。
2,709 MB のアーカイブを取得する必要があります。
この操作後に追加で 6,993 MB のディスク容量が消費されます。
取得:1 http://jp.archive.ubuntu.com/ubuntu focal-updates/main amd64 binutils-common amd64 2.34-6ubuntu1.3 [207 kB]
----------------------中略----------------------
取得:189 https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64  libnvidia-gl-510 510.47.03-0ubuntu1 [23.0 MB]
2,709 MB を 21分 7秒 で取得しました (2,138 kB/s)
パッケージからテンプレートを展開しています: 100%
パッケージを事前設定しています ...
以前に未選択のパッケージ binutils-common:amd64 を選択しています。
(データベースを読み込んでいます ... 現在 292524 個のファイルとディレクトリがインストールされています。)
.../000-binutils-common_2.34-6ubuntu1.3_amd64.deb を展開する準備をしています ...
binutils-common:amd64 (2.34-6ubuntu1.3) を展開しています...
----------------------中略----------------------
g++ (4:9.3.0-1ubuntu2) を設定しています ...
update-alternatives: /usr/bin/c++ (c++) を提供するために自動モードで /usr/bin/g++ を使います
build-essential (12.8ubuntu1.1) を設定しています ...
nvidia-dkms-510 (510.47.03-0ubuntu1) を設定しています ...
update-initramfs: deferring update (trigger activated)

A modprobe blacklist file has been created at /etc/modprobe.d to prevent Nouveau
from loading. This can be reverted by deleting the following file:
/etc/modprobe.d/nvidia-graphics-drivers.conf

A new initrd image has also been created. To revert, please regenerate your
initrd by running the following command after deleting the modprobe.d file:
`/usr/sbin/initramfs -u`

*****************************************************************************
*** Reboot your computer and verify that the NVIDIA graphics driver can   ***
*** be loaded.                                                            ***
*****************************************************************************

INFO:Enable nvidia
DEBUG:Parsing /usr/share/ubuntu-drivers-common/quirks/put_your_quirks_here
DEBUG:Parsing /usr/share/ubuntu-drivers-common/quirks/lenovo_thinkpad
DEBUG:Parsing /usr/share/ubuntu-drivers-common/quirks/dell_latitude
Loading new nvidia-510.47.03 DKMS files...
Building for 5.13.0-40-generic
Building for architecture x86_64
Building initial module for 5.13.0-40-generic
Done.

nvidia.ko:
Running module version sanity check.
 - Original module
   - No original module exists within this kernel
 - Installation
   - Installing to /lib/modules/5.13.0-40-generic/updates/dkms/

----------------------中略----------------------

nvidia-uvm.ko:
Running module version sanity check.
 - Original module
   - No original module exists within this kernel
 - Installation
   - Installing to /lib/modules/5.13.0-40-generic/updates/dkms/

depmod.....

DKMS: install completed.
cuda-nvcc-11-6 (11.6.124-1) を設定しています ...
----------------------中略----------------------
libxshmfence1:i386 (1.3-1) を設定しています ...
ca-certificates-java (20190405ubuntu1) を設定しています ...
head: '/etc/ssl/certs/java/cacerts' を 読み込み用に開くことが出来ません: そのようなファイルやディレクトリはありません
Adding debian:Secure_Global_CA.pem
Adding debian:DigiCert_Assured_ID_Root_G2.pem
----------------------中略----------------------
Adding debian:Amazon_Root_CA_1.pem
done.
libbsd0:i386 (0.10.0-1) を設定しています ...
----------------------中略----------------------
Updating certificates in /etc/ssl/certs...
0 added, 0 removed; done.
Running hooks in /etc/ca-certificates/update.d...

done.
done.
dbus (1.12.16-2ubuntu2.1) のトリガを処理しています ...
----------------------中略----------------------
initramfs-tools (0.136ubuntu6.7) のトリガを処理しています ...
update-initramfs: Generating /boot/initrd.img-5.13.0-40-generic
root@k8s01:~/nvidia#

2.2 docker

  • Docker本体の導入手順は、Dockerのマニュアルにも、Nvidiaのマニュアルにも記載されています。両方ともDockerの convenience scriptによるthe latest stable release of Docker on Linuxのインストールなので、どちらの方法でも同じだと思います。
Nvidia公式マニュアルのDocker導入
curl https://get.docker.com | sh \
  && sudo systemctl --now enable docker
  • Docker公式マニュアル
Docker公式のDocker導入
 curl -fsSL https://get.docker.com -o get-docker.sh
 sudo sh get-docker.sh
  • 以下、Nvidiaのマニュアルに従った作業のログです。
Docker導入の出力
root@k8s01:~/nvidia# curl https://get.docker.com | sh \
>   && sudo systemctl --now enable docker
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100 19100  100 19100    0     0  21058      0 --:--:-- --:--:-- --:--:-- 21035
# Executing docker install script, commit: 0221adedb4bcde0f3d18bddda023544fc56c29d1
+ sh -c apt-get update -qq >/dev/null
+ sh -c DEBIAN_FRONTEND=noninteractive apt-get install -y -qq apt-transport-https ca-certificates curl >/dev/null
+ sh -c curl -fsSL "https://download.docker.com/linux/ubuntu/gpg" | gpg --dearmor --yes -o /usr/share/keyrings/docker-archive-keyring.gpg
+ sh -c chmod a+r /usr/share/keyrings/docker-archive-keyring.gpg
+ sh -c echo "deb [arch=amd64 signed-by=/usr/share/keyrings/docker-archive-keyring.gpg] https://download.docker.com/linux/ubuntu focal stable" > /etc/apt/sources.list.d/docker.list
+ sh -c apt-get update -qq >/dev/null
+ sh -c DEBIAN_FRONTEND=noninteractive apt-get install -y -qq --no-install-recommends docker-ce docker-ce-cli docker-compose-plugin docker-scan-plugin >/dev/null
+ version_gte 20.10
+ [ -z  ]
+ return 0
+ sh -c DEBIAN_FRONTEND=noninteractive apt-get install -y -qq docker-ce-rootless-extras >/dev/null
+ sh -c docker version
Client: Docker Engine - Community
 Version:           20.10.14
 API version:       1.41
 Go version:        go1.16.15
 Git commit:        a224086
 Built:             Thu Mar 24 01:48:02 2022
 OS/Arch:           linux/amd64
 Context:           default
 Experimental:      true

Server: Docker Engine - Community
 Engine:
  Version:          20.10.14
  API version:      1.41 (minimum version 1.12)
  Go version:       go1.16.15
  Git commit:       87a90dc
  Built:            Thu Mar 24 01:45:53 2022
  OS/Arch:          linux/amd64
  Experimental:     false
 containerd:
  Version:          1.5.11
  GitCommit:        3df54a852345ae127d1fa3092b95168e4a88e2f8
 runc:
  Version:          1.0.3
  GitCommit:        v1.0.3-0-gf46b6ba
 docker-init:
  Version:          0.19.0
  GitCommit:        de40ad0

================================================================================

To run Docker as a non-privileged user, consider setting up the
Docker daemon in rootless mode for your user:

    dockerd-rootless-setuptool.sh install

Visit https://docs.docker.com/go/rootless/ to learn about rootless mode.


To run the Docker daemon as a fully privileged service, but granting non-root
users access, refer to https://docs.docker.com/go/daemon-access/

WARNING: Access to the remote API on a privileged Docker daemon is equivalent
         to root access on the host. Refer to the 'Docker daemon attack surface'
         documentation for details: https://docs.docker.com/go/attack-surface/

================================================================================

Synchronizing state of docker.service with SysV service script with /lib/systemd/systemd-sysv-install.
Executing: /lib/systemd/systemd-sysv-install enable docker

2.3 NVIDIA Container Toolkit

  • NVIDIA Container Toolkitの導入手順は、Nvidia社のマニュアルに従います。
    • Nvidia container toolkitのインストールパッケージ名はnvidia-docker2であることがわかります。
コマンド
$ distribution=$(. /etc/os-release;echo $ID$VERSION_ID) \
      && curl -fsSL https://nvidia.github.io/libnvidia-container/gpgkey | sudo gpg --dearmor -o /usr/share/keyrings/nvidia-container-toolkit-keyring.gpg \
      && curl -s -L https://nvidia.github.io/libnvidia-container/$distribution/libnvidia-container.list | \
            sed 's#deb https://#deb [signed-by=/usr/share/keyrings/nvidia-container-toolkit-keyring.gpg] https://#g' | \
            sudo tee /etc/apt/sources.list.d/nvidia-container-toolkit.list
$ sudo apt-get update
$ sudo apt-get install -y nvidia-docker2
$ sudo systemctl restart docker
  • 以下、実際の作業結果です。
    • Nvidia CUDA Toolkit導入後、RebootしないとNvidiaドライバーは正常動作しません。これまでの作業で一度もRebootしていないので、nvidia-smiは失敗しています。reboot後、成功しています。
Nvidia Container Toolkitの導入
root@k8s01:~/nvidia# distribution=$(. /etc/os-release;echo $ID$VERSION_ID) \
>       && curl -fsSL https://nvidia.github.io/libnvidia-container/gpgkey | sudo gpg --dearmor -o /usr/share/keyrings/nvidia-container-toolkit-keyring.gpg \
>       && curl -s -L https://nvidia.github.io/libnvidia-container/$distribution/libnvidia-container.list | \
>             sed 's#deb https://#deb [signed-by=/usr/share/keyrings/nvidia-container-toolkit-keyring.gpg] https://#g' | \
>             sudo tee /etc/apt/sources.list.d/nvidia-container-toolkit.list
deb [signed-by=/usr/share/keyrings/nvidia-container-toolkit-keyring.gpg] https://nvidia.github.io/libnvidia-container/stable/ubuntu18.04/$(ARCH) /
#deb [signed-by=/usr/share/keyrings/nvidia-container-toolkit-keyring.gpg] https://nvidia.github.io/libnvidia-container/experimental/ubuntu18.04/$(ARCH) /
root@k8s01:~/nvidia#
root@k8s01:~/nvidia# sudo apt-get update
ヒット:1 http://jp.archive.ubuntu.com/ubuntu focal InRelease
----------------------中略----------------------
ヒット:8 https://developer.download.nvidia.com/compute/cuda/repos/ubuntu2004/x86_64  InRelease
20.2 kB を 2秒 で取得しました (12.5 kB/s)
パッケージリストを読み込んでいます... 完了
root@k8s01:~/nvidia# sudo apt-get install -y nvidia-docker2
パッケージリストを読み込んでいます... 完了
依存関係ツリーを作成しています
状態情報を読み取っています... 完了
以下のパッケージが自動でインストールされましたが、もう必要とされていません:
  libfwupdplugin1 linux-headers-5.13.0-30-generic linux-headers-5.13.0-35-generic linux-headers-5.13.0-37-generic linux-hwe-----------------------中略----------------------
以下のパッケージが新たにインストールされます:
  libnvidia-container-tools libnvidia-container1 nvidia-container-toolkit nvidia-docker2
アップグレード: 0 個、新規インストール: 4 個、削除: 0 個、保留: 7 個。
1,934 kB のアーカイブを取得する必要があります。
この操作後に追加で 7,730 kB のディスク容量が消費されます。
取得:1 https://nvidia.github.io/libnvidia-container/stable/ubuntu18.04/amd64  libnvidia-container1 1.9.0-1 [926 kB]
----------------------中略----------------------
取得:4 https://nvidia.github.io/libnvidia-container/stable/ubuntu18.04/amd64  nvidia-docker2 2.10.0-1 [5,532 B]
1,934 kB を 1秒 で取得しました (1,797 kB/s)
以前に未選択のパッケージ libnvidia-container1:amd64 を選択しています。
(データベースを読み込んでいます ... 現在 304964 個のファイルとディレクトリがインストールされています。)
----------------------中略----------------------
libc-bin (2.31-0ubuntu9.7) のトリガを処理しています ...
root@k8s01:~/nvidia#
root@k8s01:~/nvidia# sudo systemctl restart docker
root@k8s01:~/nvidia#
root@k8s01:~/nvidia# sudo docker run --rm --gpus all nvidia/cuda:11.0-base nvidia-smi
Unable to find image 'nvidia/cuda:11.0-base' locally
11.0-base: Pulling from nvidia/cuda
54ee1f796a1e: Pull complete
----------------------中略----------------------
155bc0332b0a: Pull complete
Digest: sha256:774ca3d612de15213102c2dbbba55df44dc5cf9870ca2be6c6e9c627fa63d67a
Status: Downloaded newer image for nvidia/cuda:11.0-base
docker: Error response from daemon: failed to create shim: OCI runtime create failed: container_linux.go:380: starting container process caused: process_linux.go:545: container init caused: Running hook #0:: error running hook: exit status 1, stdout: , stderr: nvidia-container-cli: initialization error: nvml error: driver not loaded: unknown.
root@k8s01:~/nvidia#
root@k8s01:~/nvidia# reboot

・再起動後の出力結果です。無事、成功しています。k8s01でも同様です。

Containter Toolkitのreboot後の動作確認
Welcome to Ubuntu 20.04.4 LTS (GNU/Linux 5.13.0-40-generic x86_64)

 * Documentation:  https://help.ubuntu.com
 * Management:     https://landscape.canonical.com
 * Support:        https://ubuntu.com/advantage

7のアップデートはすぐに適用されます。
6 of these updates are standard security updates.
これらの追加アップデートを確認するには次を実行してください: apt list --upgradabl                                                                                                                                                             e

Your Hardware Enablement Stack (HWE) is supported until April 2025.


Last login: Fri Apr 29 22:14:20 2022 from 172.31.35.113
root@k8s02:~#
root@k8s02:~# sudo docker run --rm --gpus all nvidia/cuda:11.0-base nvidia-smi
Fri Apr 29 13:54:28 2022
+-----------------------------------------------------------------------------+
| NVIDIA-SMI 510.47.03    Driver Version: 510.47.03    CUDA Version: 11.6     |
|-------------------------------+----------------------+----------------------+
| GPU  Name        Persistence-M| Bus-Id        Disp.A | Volatile Uncorr. ECC |
| Fan  Temp  Perf  Pwr:Usage/Cap|         Memory-Usage | GPU-Util  Compute M. |
|                               |                      |               MIG M. |
|===============================+======================+======================|
|   0  Tesla M60           On   | 00000000:0B:00.0 Off |                  Off |
| N/A   34C    P8    14W / 150W |      3MiB /  8192MiB |      0%      Default |
|                               |                      |                  N/A |
+-------------------------------+----------------------+----------------------+
|   1  Tesla M60           On   | 00000000:13:00.0 Off |                  Off |
| N/A   22C    P8    14W / 150W |      3MiB /  8192MiB |      0%      Default |
|                               |                      |                  N/A |
+-------------------------------+----------------------+----------------------+

+-----------------------------------------------------------------------------+
| Processes:                                                                  |
|  GPU   GI   CI        PID   Type   Process name                  GPU Memory |
|        ID   ID                                                   Usage      |
|=============================================================================|
|    0   N/A  N/A      1215      G                                       3MiB |
|    1   N/A  N/A      1215      G                                       3MiB |
+-----------------------------------------------------------------------------+
root@k8s02:~#

次回に続きます。

0
0
0

Register as a new user and use Qiita more conveniently

  1. You get articles that match your needs
  2. You can efficiently read back useful information
  3. You can use dark theme
What you can do with signing up
Sign upLogin
0
0

Delete article

Deleted articles cannot be recovered.

Draft of this article would be also deleted.

Are you sure you want to delete this article?
