Windows Server 2022にADを構築し、Zabbix6.0とGrafanaでLDAP認証を実装する

Last updated at Posted at 2022-12-07

宣伝

BeeX Advent Calendar 2022 の8日目で~す(/・ω・)/
BeeX Advent Calendar 2022

前提条件

下記記事で構築した環境を今回は使用します。
CloudFormationテンプレートのベストプラクティスな書き方について考えてみた
Redhat8の環境にZabbix6.0/Grafana環境を構築してみた

はじめに

今回は、Zabbix6.0とGrafana環境にLDAP認証を用いたログイン機能を追加していきます。
ADに関しては、事前に構築済みの踏み台サーバー(Windows Server 2022)を使用するものとします。

使用する環境は以下の通りです。

  • Windows Server 2022(踏み台サーバー兼ADサーバ)
  • RedHat8(Zabbix6.0/Grafana)

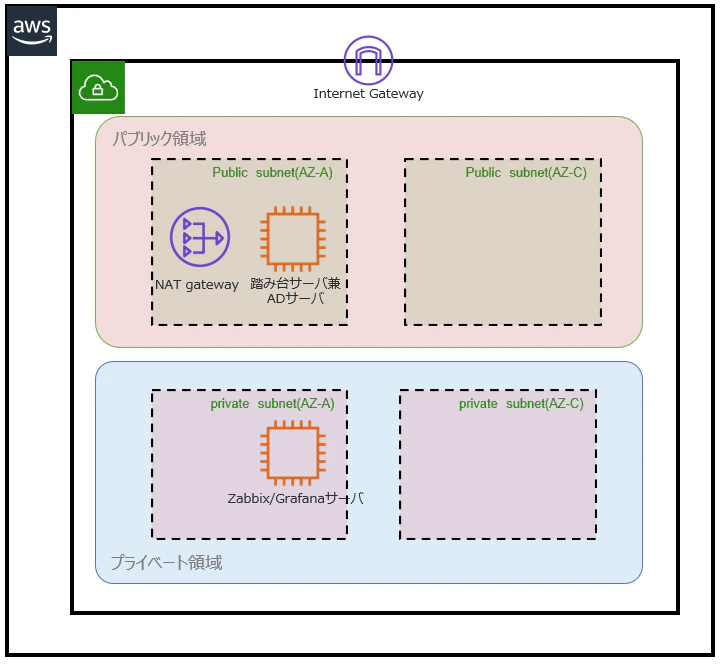

■イメージ図

環境構築

(1)Windows Server 2022でActive Directoryを構築する

今回は、パブリックサブネットにある踏み台サーバーにADを構築するのですが、検証目的なのでセキュリティとかは特に意識してないです。(●´ω`●)

(1.1)Active Directory ドメイン サービスをインストール

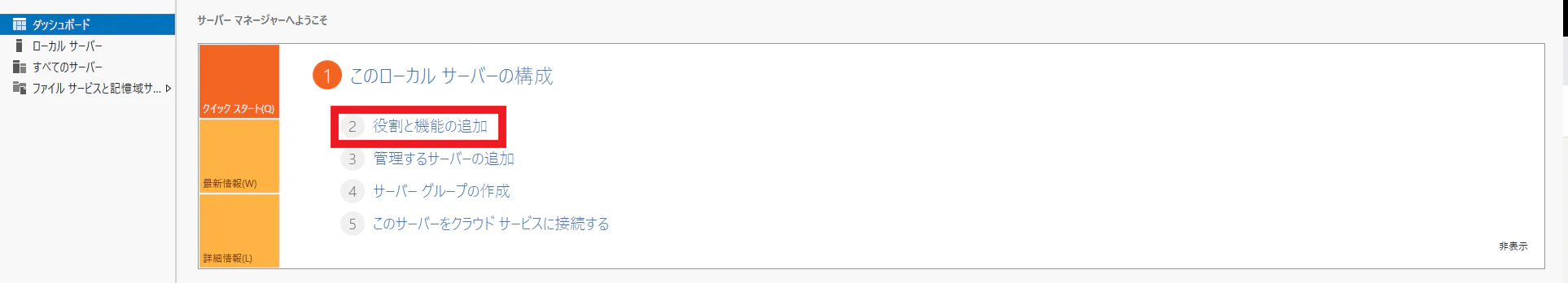

①サーバーマネージャーを開き、「役割と機能の追加」を押下する。

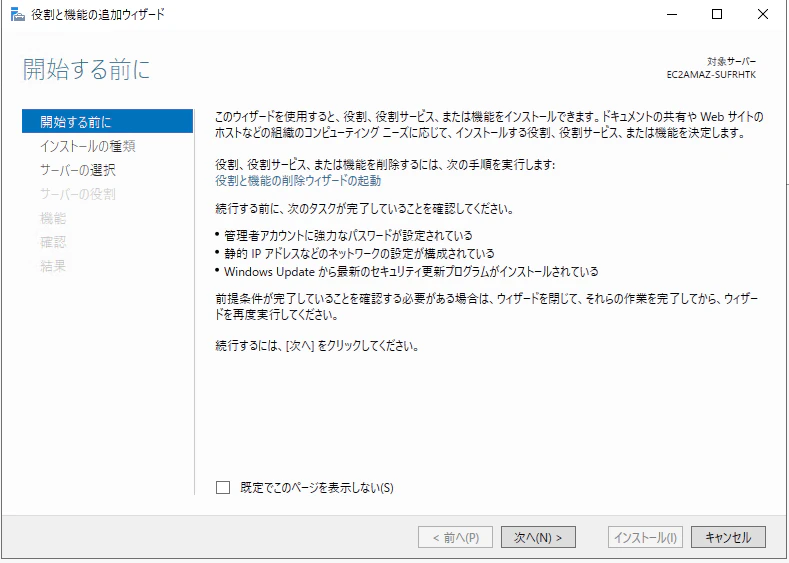

②「次へ」を押下する。

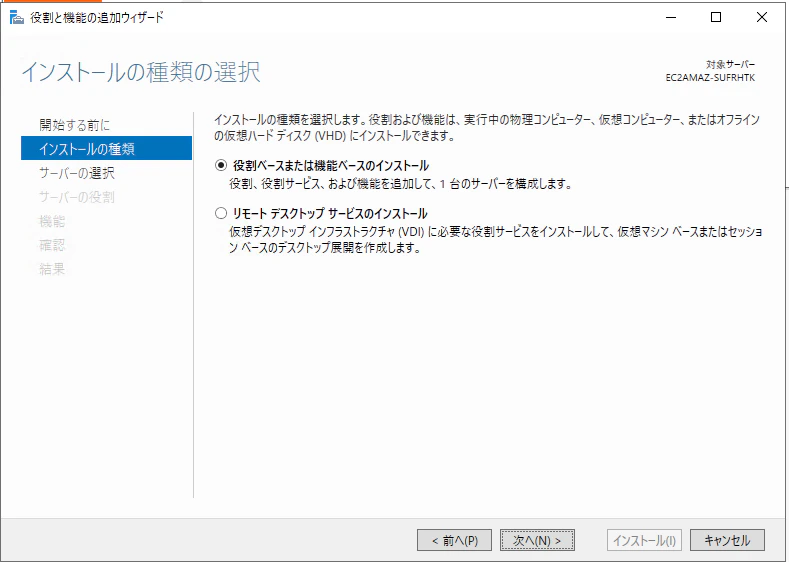

③「役割ベースまたは機能ベースのインストール」を選択し、「次へ」を押下する。

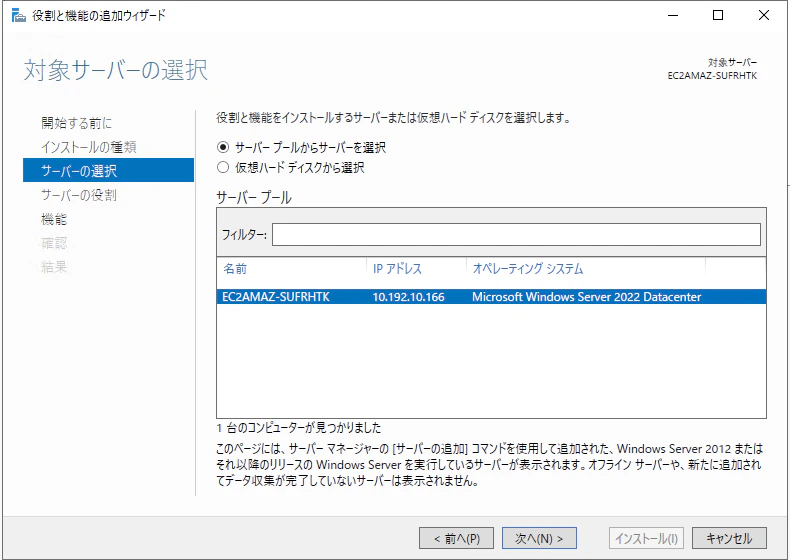

④インストール対象のサーバーを確認し、「次へ」を押下する。

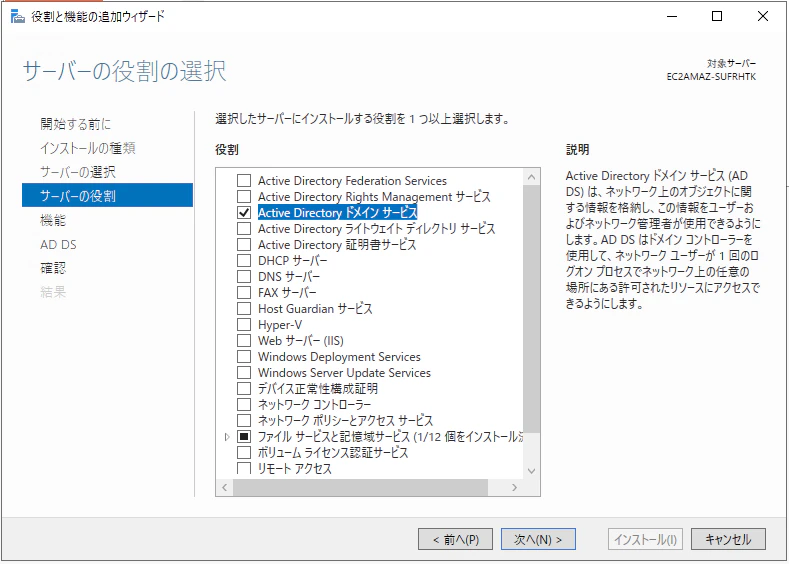

⑤「Active Directory ドメイン サービス」にチェックをいれる。

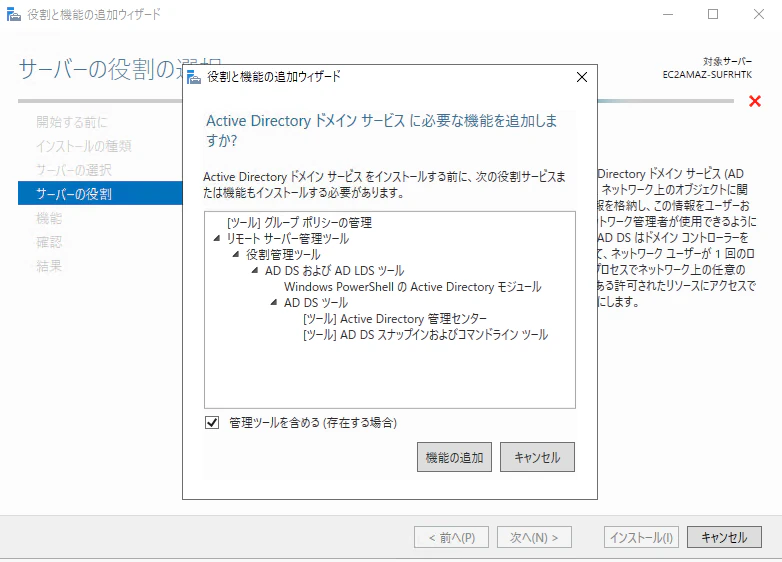

※チェックを入れると、「役割と機能の追加ウィザード」が表示される。

⑥「機能の追加」を押下する。

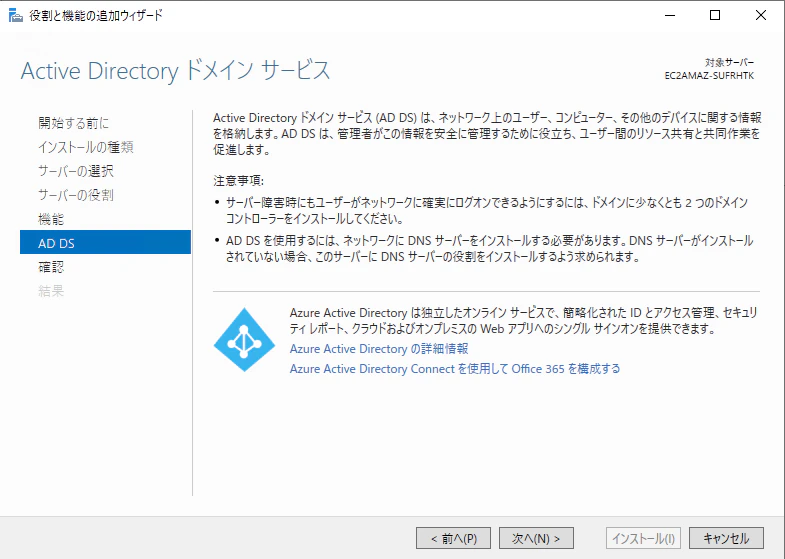

⑦「次へ」を押下する。

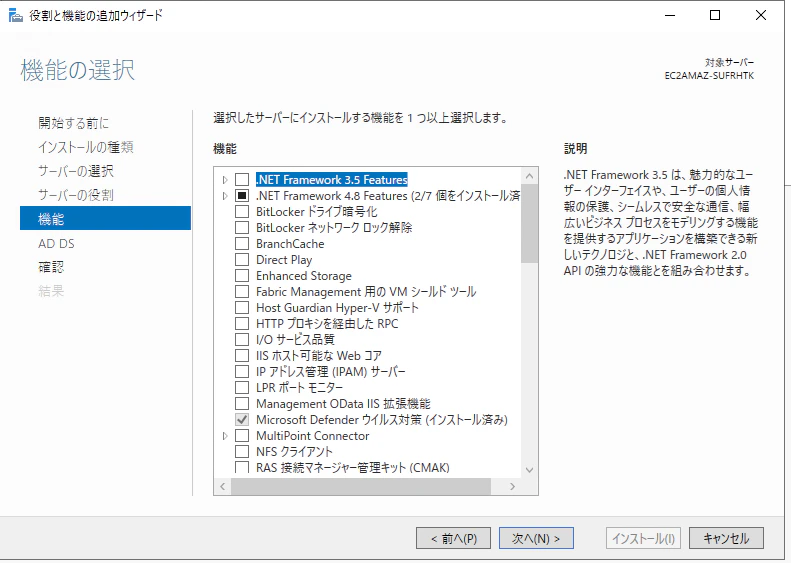

⑧何も選択せずに、「次へ」を押下する。

⑨「次へ」を押下する

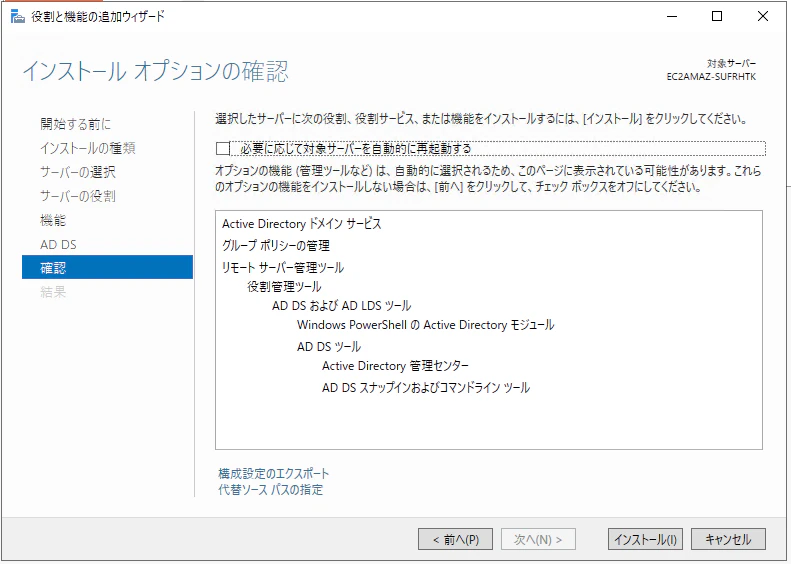

⑩「インストール」を押下する。

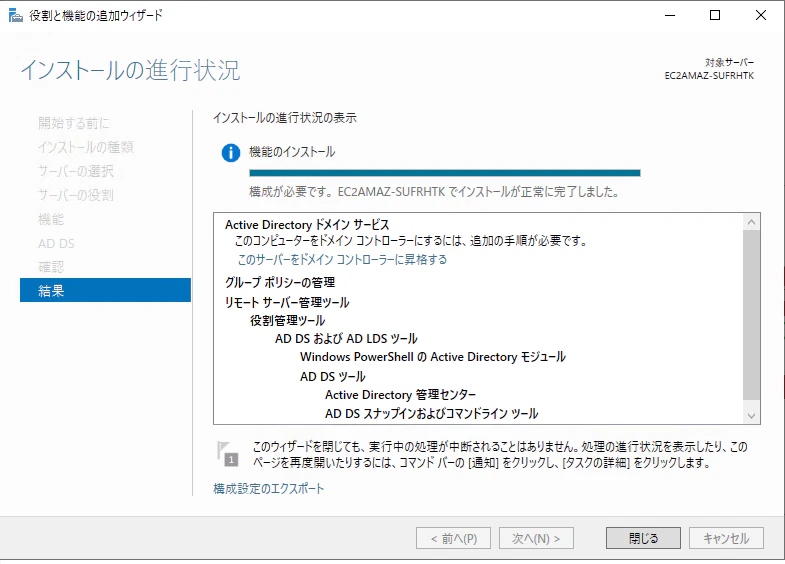

⑪インストール完了後に「閉じる」を押下する。

(1.2)サーバーをドメインコントローラーに昇格する

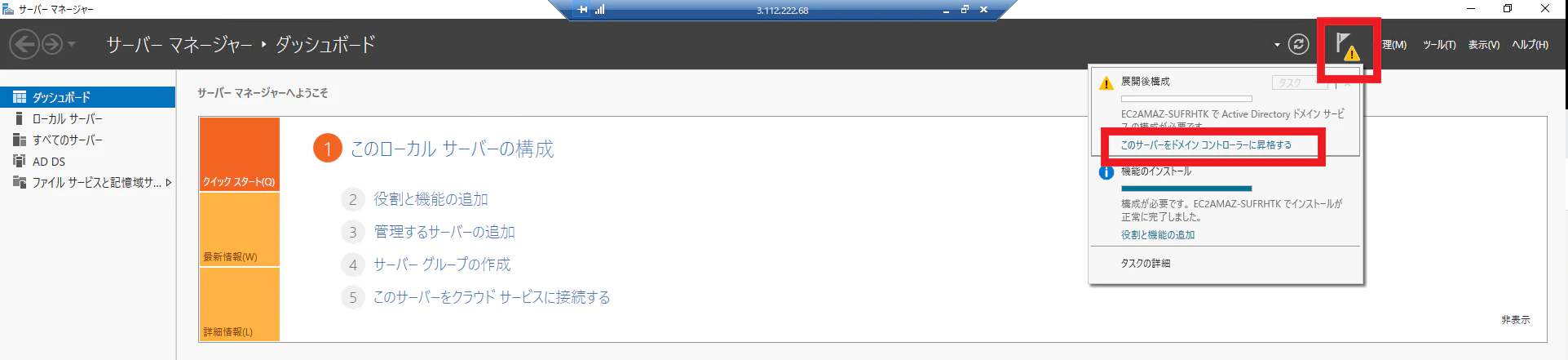

①サーバーマネージャーの右上にある旗マークを選択後、「このサーバーをドメインコントローラーに昇格する」を押下する。

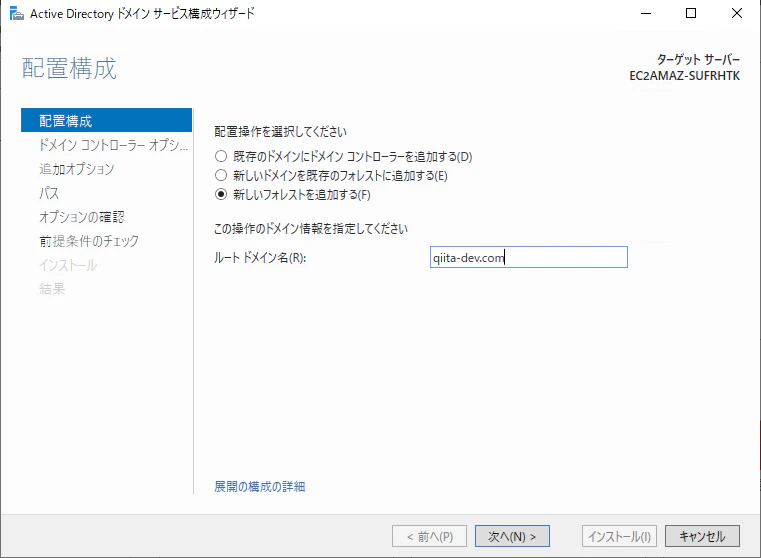

②「新しいフォレストを追加する」を選択後、ルートドメイン名に「qiita-dev.com」を入力し、「次へ」を押下する。
※今回は存在しない適当なドメイン名を使用します。

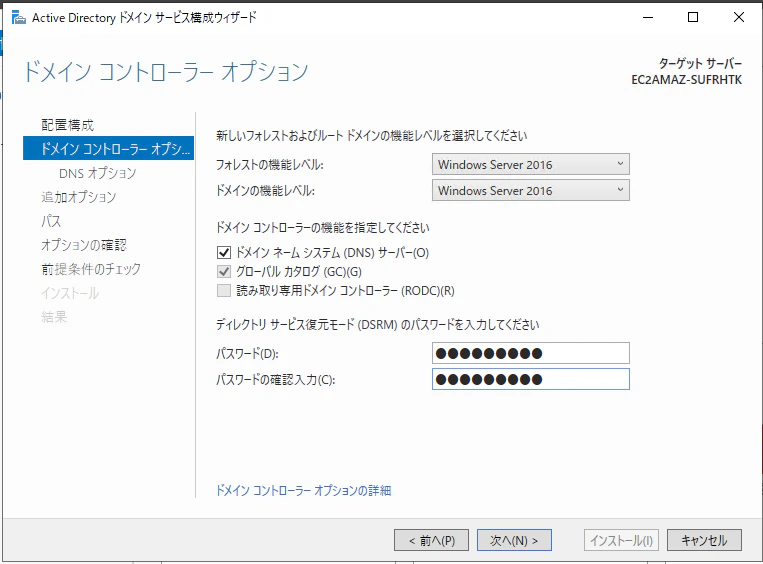

③「ディレクトリサービス復元モード(DSRM)」のパスワードを入力し、「次へ」を押下する。
※「フォレストの機能レベル」と「ドメインの機能レベル」では、デフォルトの値(Windows Server 2016)を使用します。

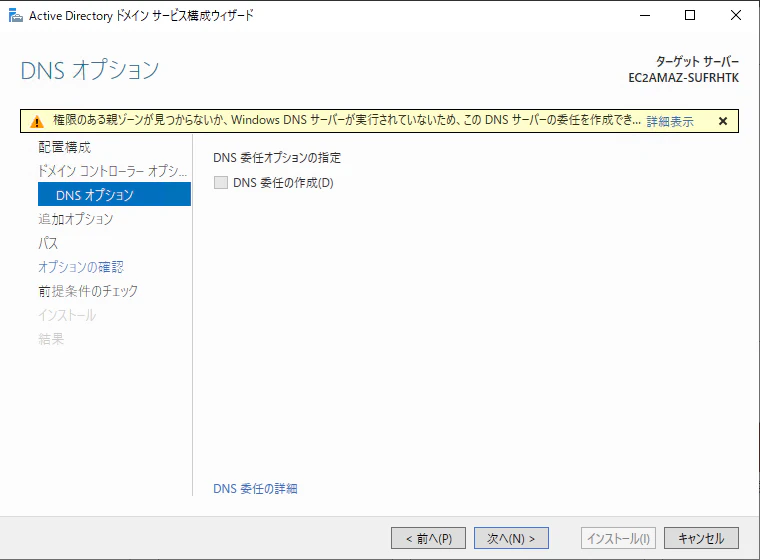

④特に何も選択せずに、「次へ」を押下する。

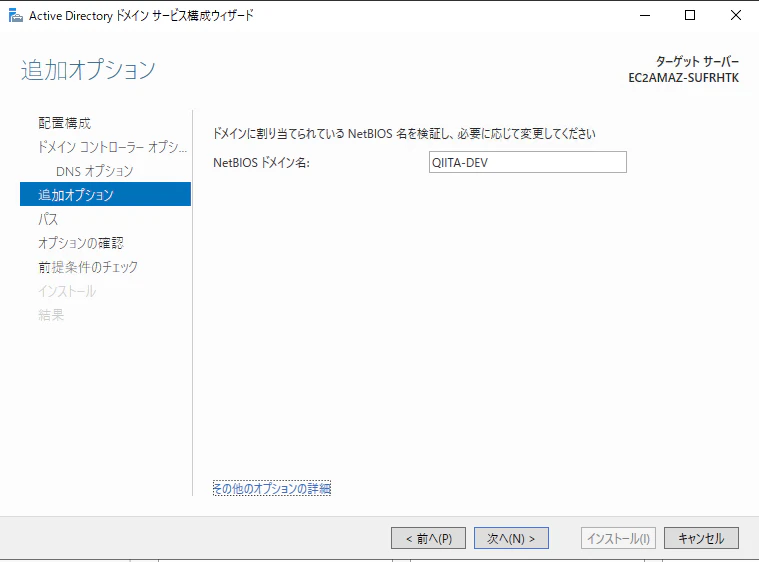

⑤NetBIOSの値は変更せずに、そのまま「次へ」を押下する。

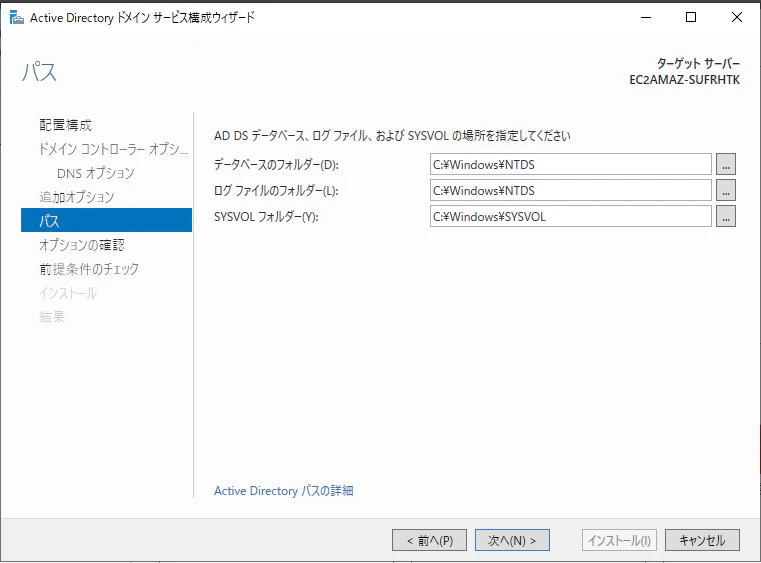

⑥パスは特に変更せずに、そのまま「次へ」を押下する。

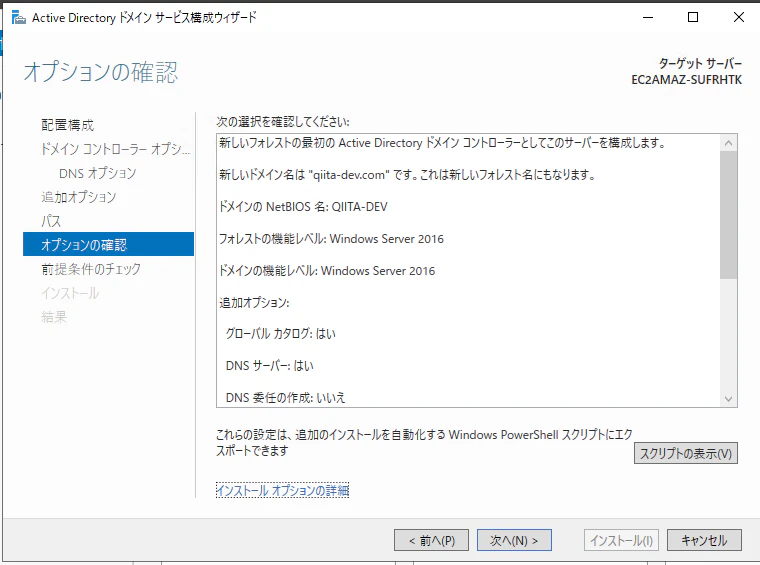

⑦「次へ」を押下する

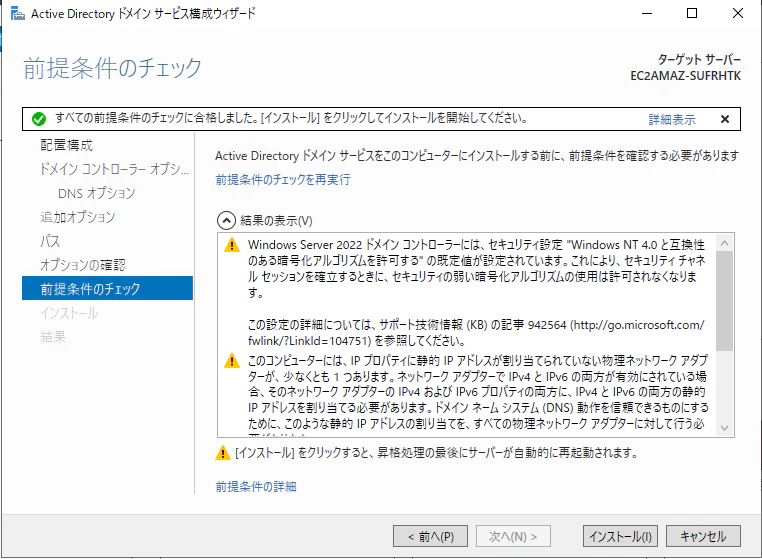

⑧「インストール」を押下する。
※インストール後に自動的に再起動が走る。

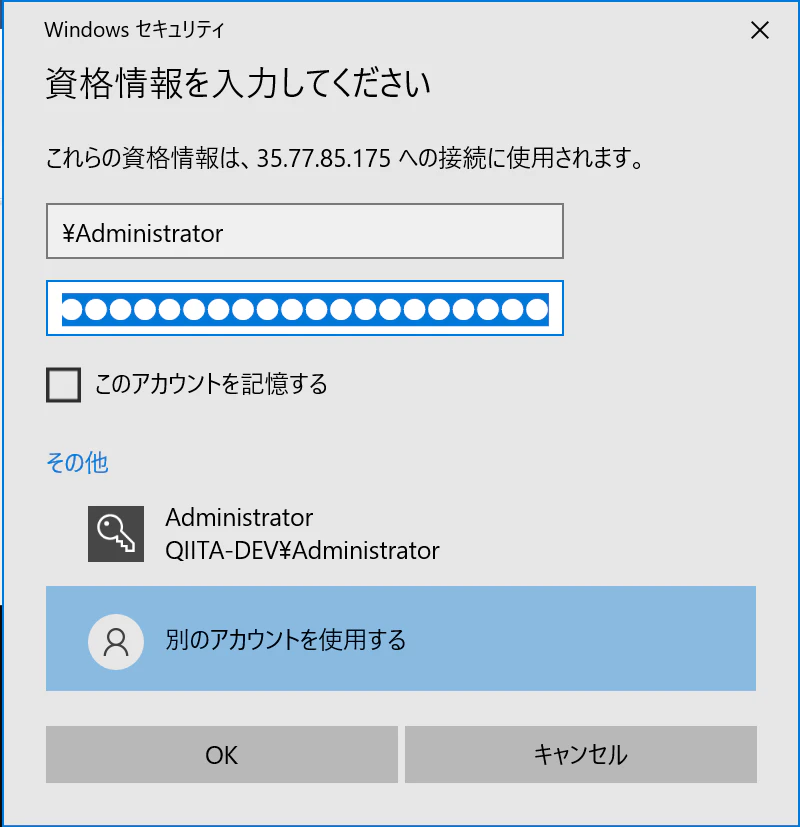

⑨RDPで繋ぎ直す。
接続する際のユーザ名は、「\Administrator」というように、ローカルユーザーのAdministratorを明示的にの指定する必要がある。

(1.3)LDAP認証用のユーザグループ・ユーザを作成する。

続いて、ZabbixやGrafanaで使用するLDAP用のユーザグループ/ユーザーを作成していきます。

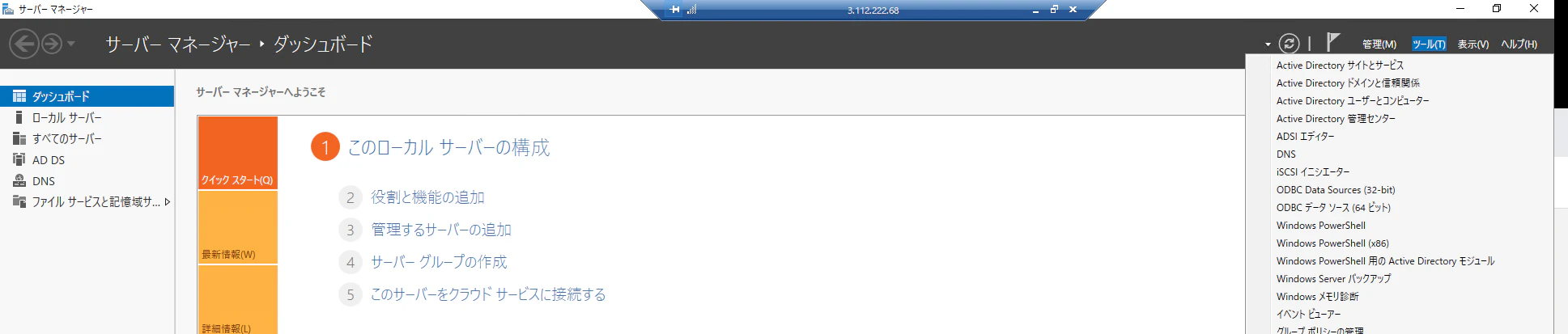

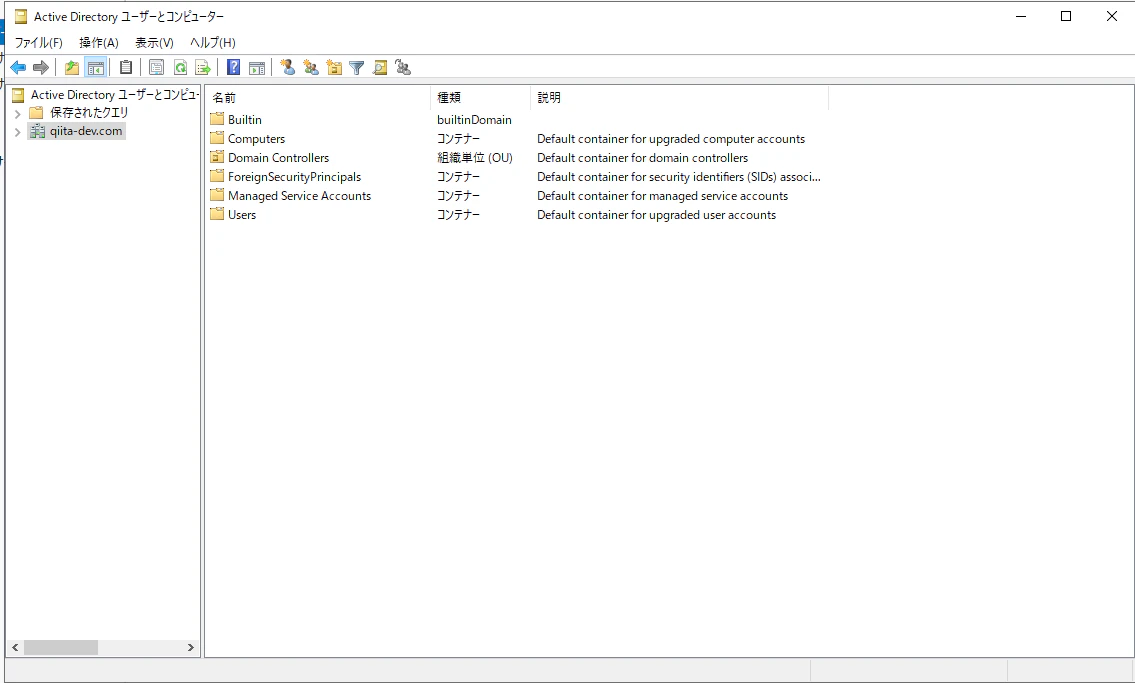

①サーバーマネージャーの右上にある「ツール」を選択後、「Active Directory ユーザーとコンピューター」を押下する。

②「qiita-dev.com」内のUsersを開き、ユーザーグループとユーザーを作成していく。

③以下のユーザグループを作成する。

ユーザグループ名 用途 備考
qiita-admin GrafanaでLDAP認証する際の管理者用のユーザグループ Grafana環境でのみ使用する。
qiita-editor GrafanaでLDAP認証する際の編集者用のユーザグループ Grafana環境でのみ使用する。
qiita-viewer GrafanaでLDAP認証する際の参照用のユーザグループ Grafana環境でのみ使用する。

④以下のユーザを作成する。

ユーザ名 用途 所属するユーザグループ 備考
qiita LDAP認証用ユーザ Zabbix、Grafana両環境で使用する。
qiita-userA 管理者用のユーザ qiita-admin Zabbix、Grafana両環境で使用する。
qiita-userB 編集者用のユーザ qiita-editor Zabbix、Grafana両環境で使用する。
qiita-userC 参照用のユーザ qiita-viewer Zabbix、Grafana両環境で使用する。

(2)Zabbix6.0にLDAP設定を実施

参考URL:https://tech-mmmm.blogspot.com/2019/01/zabbixactive-directory_16.html

(2.1)Zabbix側でLDAP認証の有効化

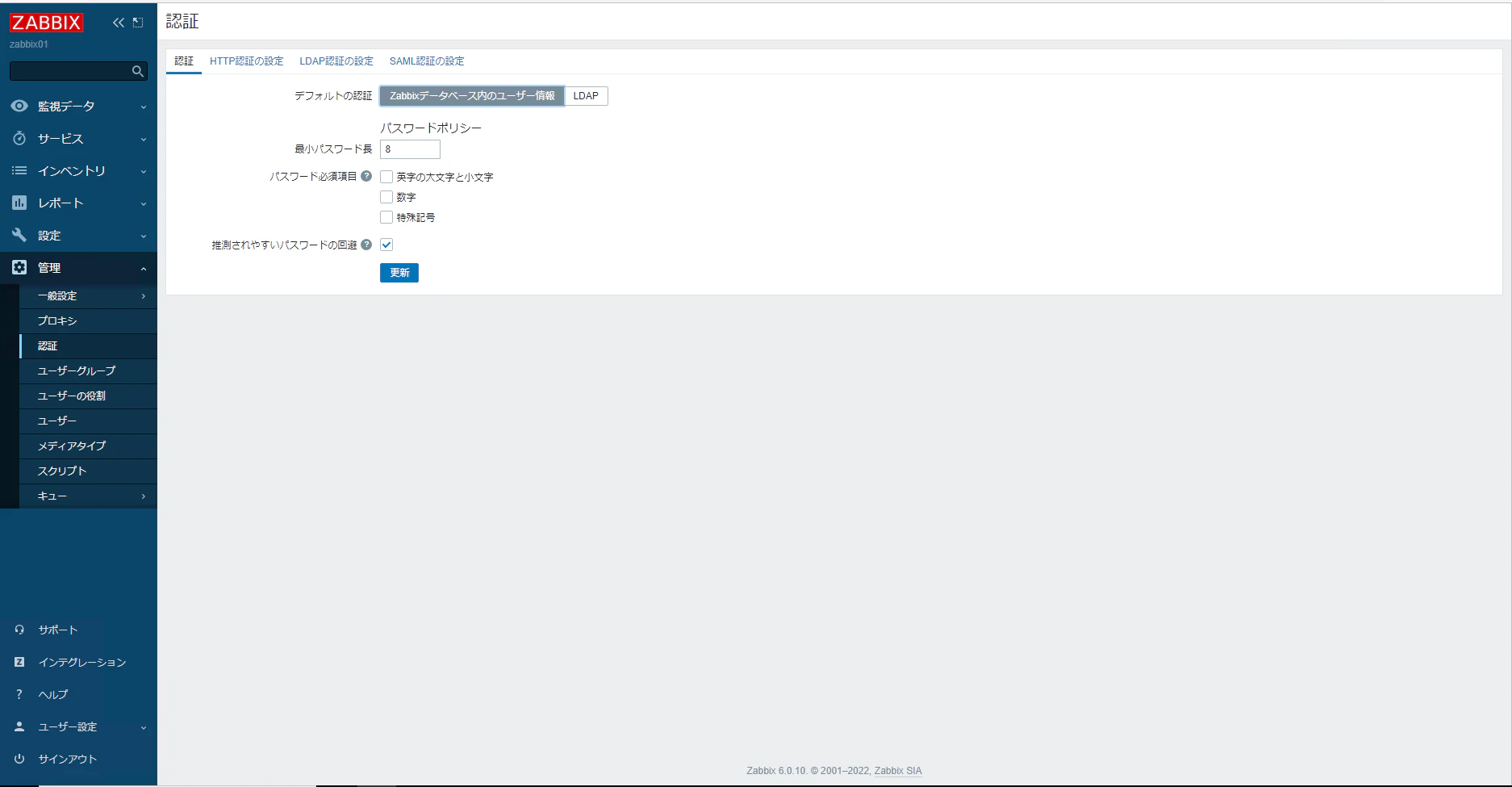

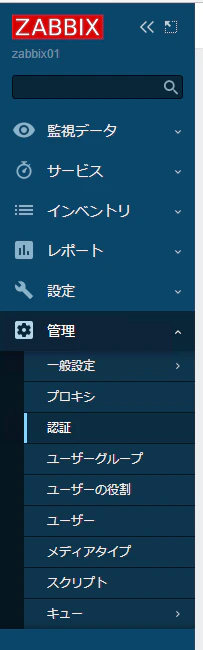

①メニューバーで、「管理 > 認証」の順に押下する。

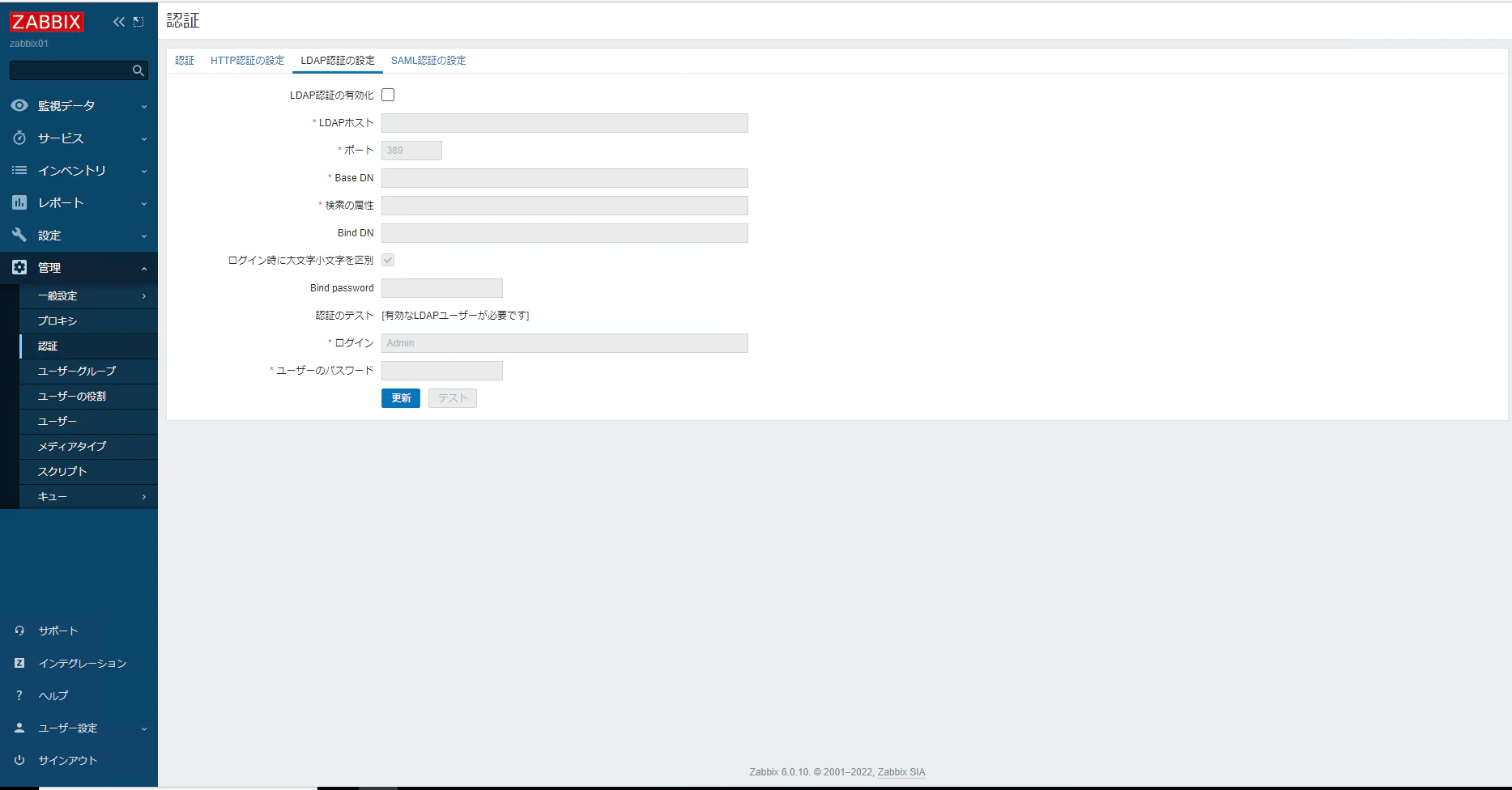

②認証画面の「LDAP認証の設定」を押下する。

③「LDAP認証の有効化」にレ点チェックを入れる。

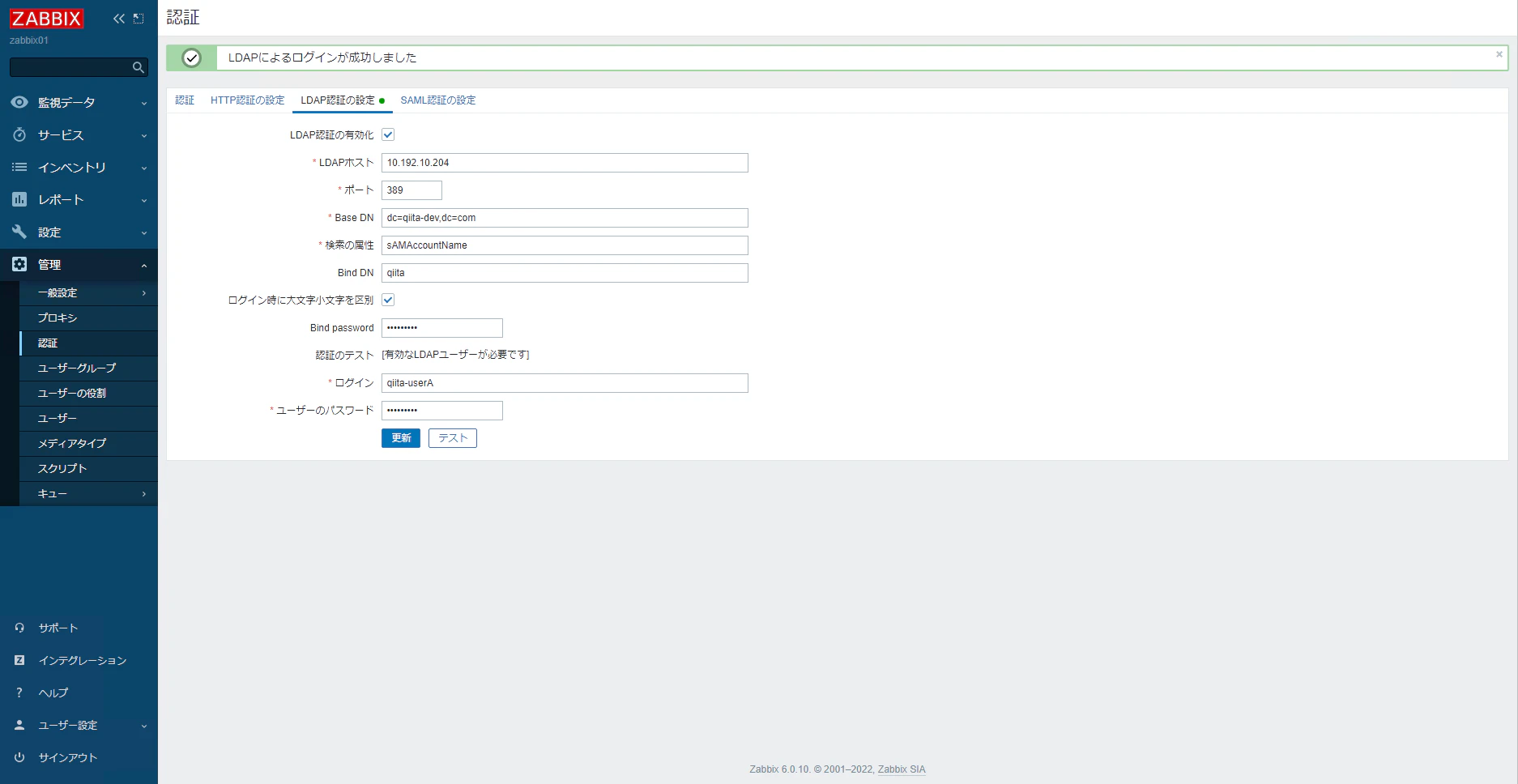

④下記の入力を行い、「テスト」を押下する。その後、「更新」を押下する。
※テストに合格にすると、「LDAPによるログインが成功しました」と表示される。

項目 入力値 備考
LDAPホスト AD server IP プライマリネームサーバーを指定
ポート 389 デフォルトのLDAPポート番号
Base DN dc=qiita-dev,dc=com qiita-dev.comを指定
検索の属性 sAMAccountName
Bind DN qiita LDAP認証用ユーザのホスト名
Bind password qiita@Password LDAP認証用ユーザのパスワード
ログイン ログインテストで使用するユーザ名
ユーザーのパスワード ログインテストで使用するパスワード名


(2.2)ユーザグループ/ユーザの作成

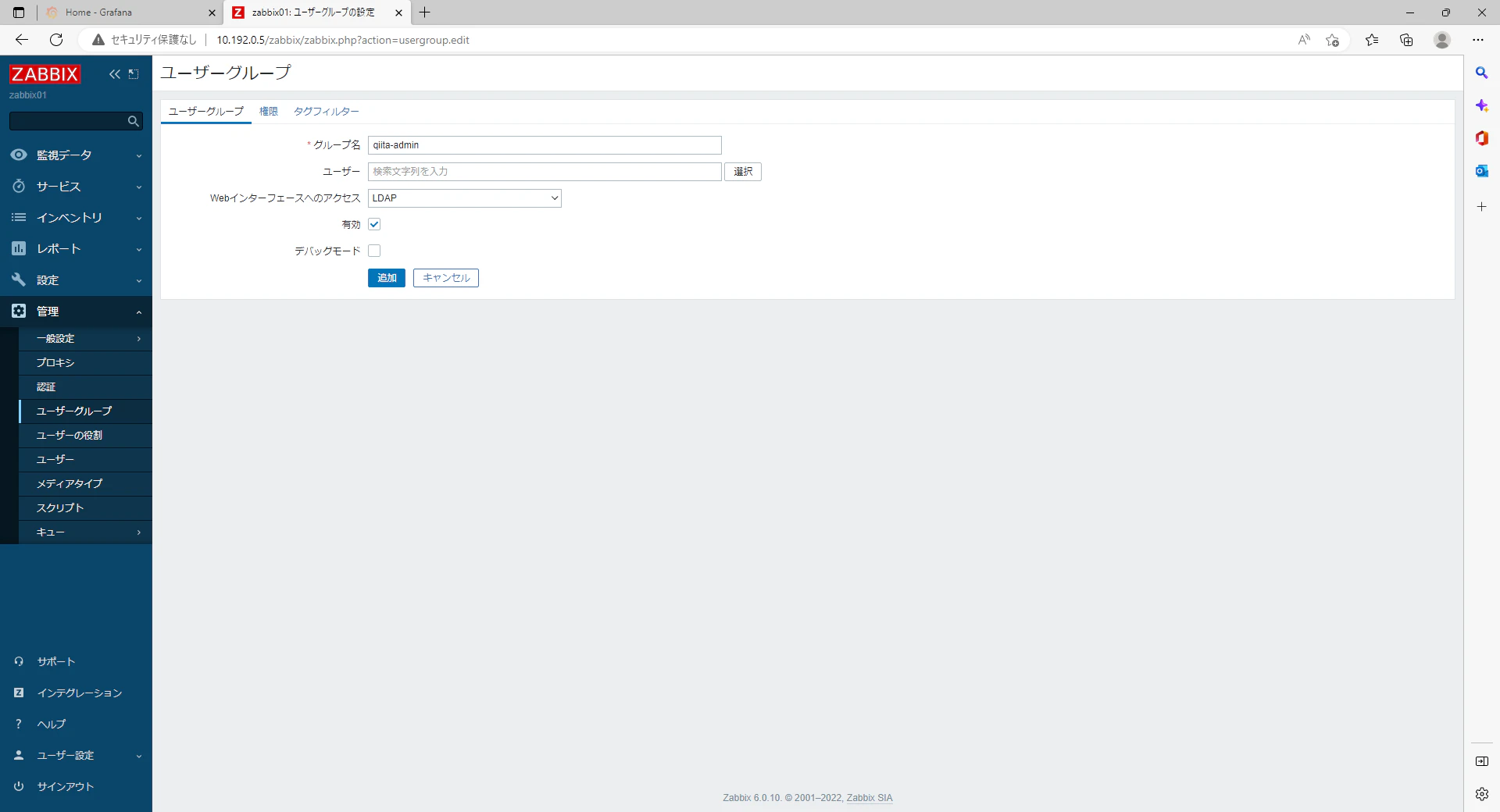

①LDAP認証を設定したユーザグループを作成する。

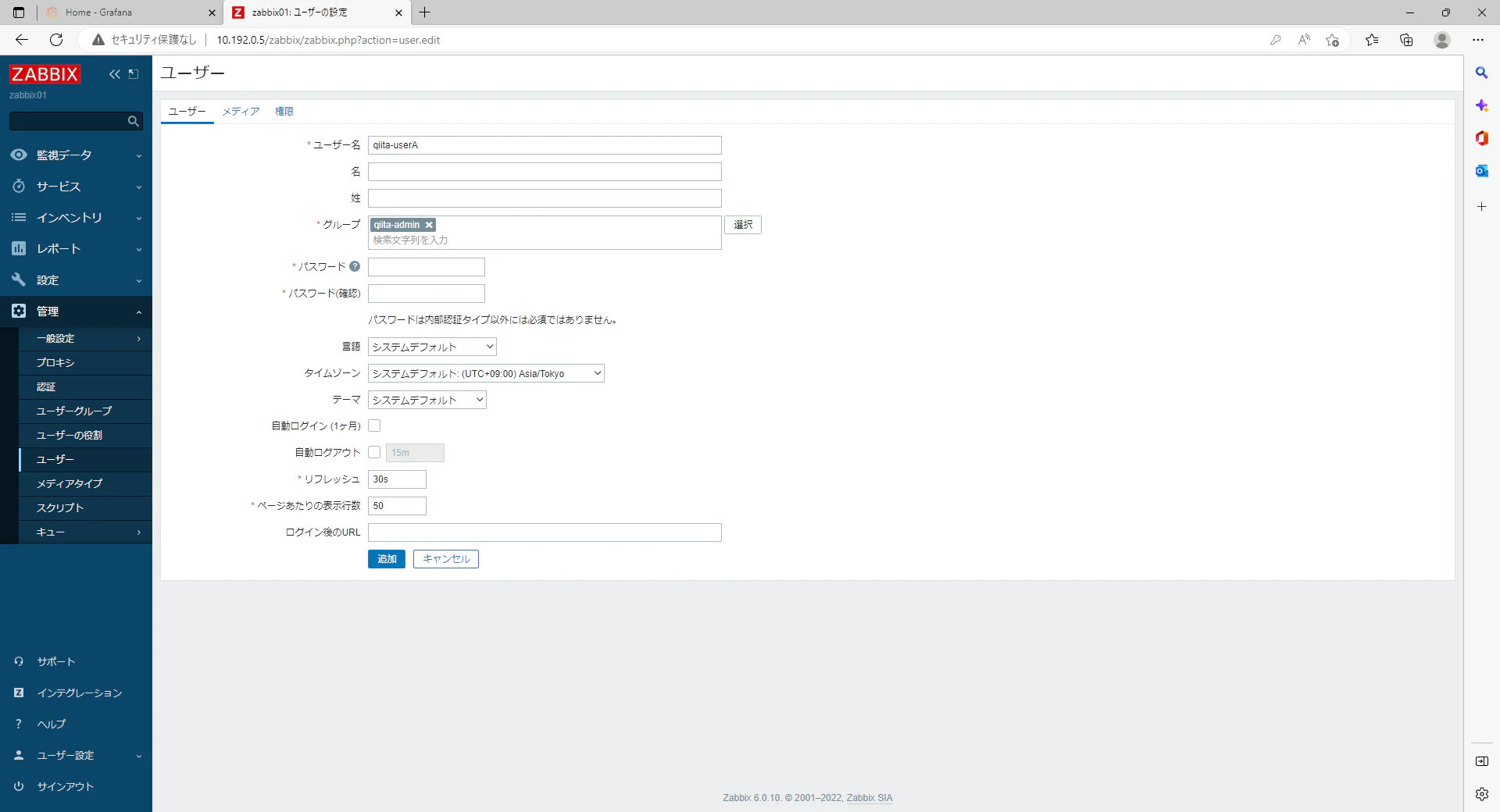

②LDAP認証を使用し、ログインするユーザを登録する
※ここで登録するユーザ名は、ADのユーザ名と同一である必要がある。
※パスワードは、ADを参照する仕組みの為、ここでは入力しない。

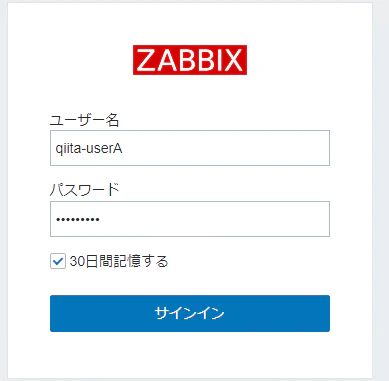

③先ほど作成したユーザでログイン確認
※ここでログインできれば、OK。

(3)GrafanaにLDAP設定を実施

■参考URL
https://techexpert.tips/ja/grafana-ja/active-directory%E3%81%A7%E3%81%AEgrafana-ldap%E8%AA%8D%E8%A8%BC/

①GrafanaのLDAP認証設定を定義

# vi /etc/grafana/ldap.toml
--
[[servers]]
host = "AD server IP"
port = 389
use_ssl = false
start_tls = false
ssl_skip_verify = false
bind_dn = "qiita"
bind_password = "qiita@Password"
search_filter = "(sAMAccountName=%s)"
search_base_dns = ["DC=qiita-dev,DC=com"]

[servers.attributes]
name = "givenName"
surname = "sn"
username = "sAMAccountName"
member_of = "memberOf"

[[servers.group_mappings]]
group_dn = "CN=qiita-admin,CN=Users,DC=qiita-dev,DC=com"
org_role = "Admin"

[[servers.group_mappings]]
group_dn = "CN=qiita-editor,CN=Users,DC=qiita-dev,DC=com"
org_role = "Editor"

[[servers.group_mappings]]
group_dn = "CN=qiita-viewer,CN=Users,DC=qiita-dev,DC=com"
org_role = "Viewer"

②GrafanaのLDAP認証を有効化

# vi /etc/grafana/grafana.ini
--
[auth.ldap]
enabled = false
↓
[auth.ldap]
enabled = true
--

③Grafana再起動

# systemctl restart grafana-server

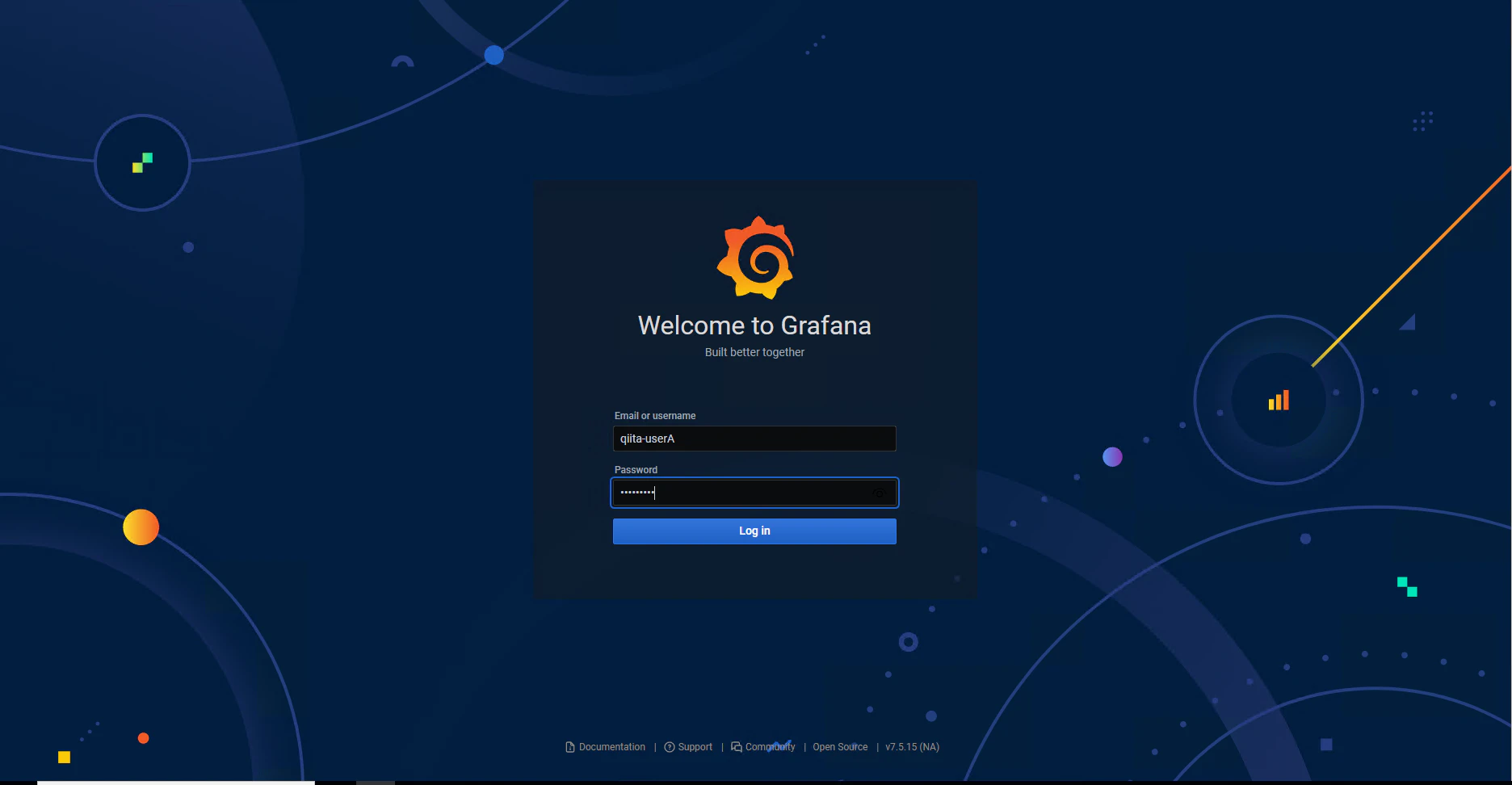

④GrafanaのLDAPユーザでのログイン確認

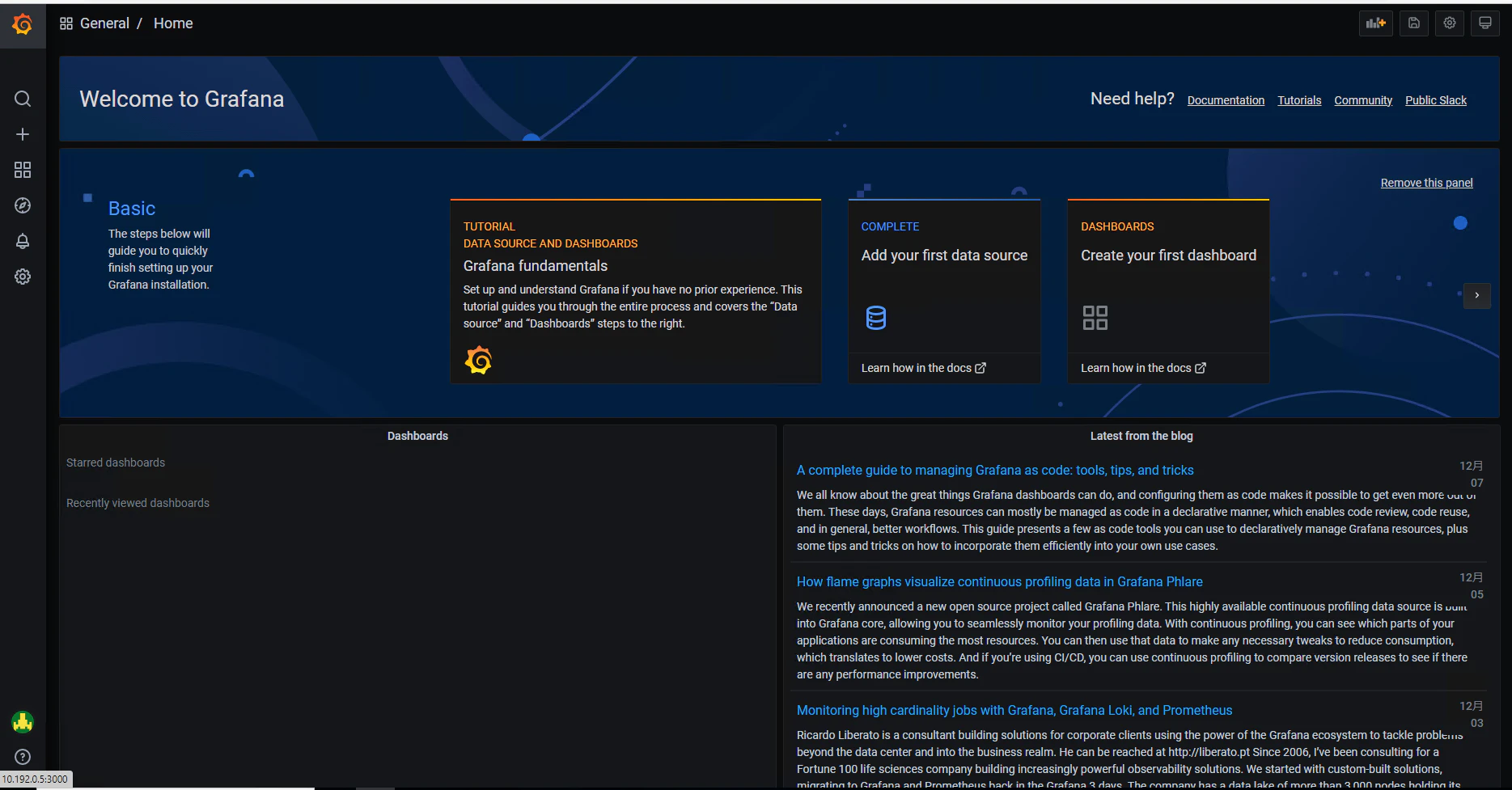

※LDAPユーザを使用してログインができればOKとする。



最後に

今回は、ZabbixとGrafanaでLDAP認証を設定いたしました。
次回は、他の設定について書いていこうと思います。
終わりです( `ー´)ノ
