AK4382Aのモード設定プログラム

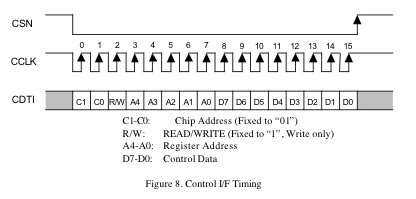

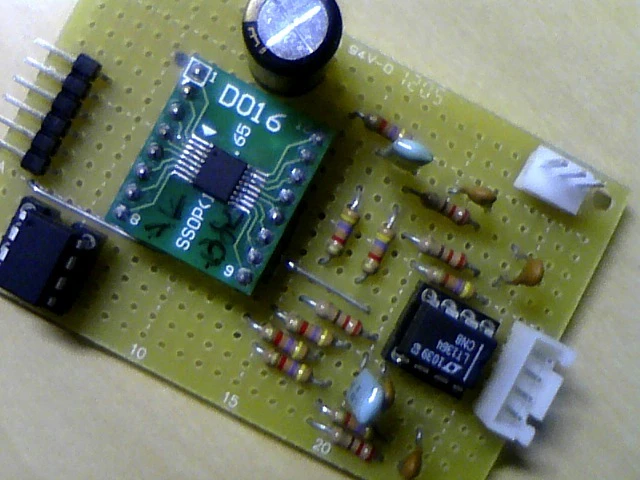

旭化成のAK4382AというDACチップをHardOffで324円で購入したジャンクからはがして、USB DAIに接続出来るようにしてみました。DAIはTIのPCM2706でI2Sでの接続になります。AK4382Aはデーターシートを見てみると、デフォルトの入力がI2Sではありません。このチップは3線の独自仕様のコントロールになっていて、ATTiny13でI2Sに設定する簡単なプログラムを作ってみました。

/*
ASAHI KASEI AK4382A Mode Control Program
for ATTiny13 on Arduino
*/

#include <avr/sleep.h>

#define CSN  PB0
#define CCLK PB1
#define CDTI PB2

void setbit(int bit)
{
  digitalWrite(CCLK, LOW);
  digitalWrite(CDTI, bit);
  digitalWrite(CCLK, HIGH);
}

void setreg(unsigned char addr, unsigned char data)
{
int i;
  digitalWrite(CSN, LOW);

  setbit(LOW);   // C1
  setbit(HIGH);  // C0
  setbit(HIGH);  // R/W

  // Register Address
  for(i = 4; i >= 0; --i) {
    setbit(addr & (1 << i) ? HIGH : LOW);
  }

  // Control Data
  for(i = 7; i >= 0; --i) {
    setbit(data & (1 << i) ? HIGH : LOW);
  }

  digitalWrite(CCLK, HIGH);
  digitalWrite(CSN, HIGH);
}

void setup()
{
  pinMode(CSN, OUTPUT);
  pinMode(CCLK, OUTPUT);
  pinMode(CDTI, OUTPUT);

  digitalWrite(CSN, HIGH);
  digitalWrite(CCLK, HIGH);

  set_sleep_mode(SLEEP_MODE_IDLE);

  delay(5000);
}

void loop()
{
  unsigned char reg;

  reg = 1 << 7;  // RSTN
  reg |= 1 << 1; // PW
  reg |= 1 << 0; // ACKS
  reg |= 3 << 2; // DIF
  setreg(0, reg);

  reg = 1 << 1;  // DEM0
  reg |= 1 << 7;  // DZFE
  setreg(1, reg);

  reg = 0 << 2;  // DZFB
  setreg(2, reg);

  sleep_mode();
}

電源投入後5秒後に設定を行ってスリープします。バイナリは530バイトくらいでした。

AK4382AはHI/LOパルス幅は80ns以上となっていてかなり短く、とくにDelayをいれなくても大丈夫なようです。

FN1242は入力フォーマットをピンで設定できますが、このチップはこのようにマイコンから設定する必要があります。

このチップは2002年くらいのチップで最近の旭化成のDACチップはI2Cで制御になっているようです。

このチップのデジタル系は5VですがHiが2.2V以上なので3.3VのI2Sマスターに接続しても問題ないようです。

このDACはΔΣなチップで結構音よいです。

後日追記

このチップを製造していたと思われる、旭化成エレクトロニクス株式会社の延岡工場は2020/10の火災で焼失してしまいました。
