ATTiny13で温度計

ATTiny13で温度計を作ってみました。センサーにはLM61を使い一秒おきにアナログ値(0-1023)を シリアルで出力するように作りました。Arduino 1.0.6でBasicSerial3というライブラリを利用して600バイトくらいになりました。

LM61は秋月で4個200円で買った物ですが、今見てみたら1個60円と値上げされてました。

/* tx and rx pin is hard code in BasicSerial3.S */

#define BAUD_RATE 38400

#include <BasicSerial3.h>

#define LM61_APIN  2

void setup() {
  // 10 sec wait at boot
  delay(10000);
}

void serOut(const char* str) {
   while (*str) TxByte (*str++);
}

void serNumOut(int val)
{
int div = 1000;
  while(div != 0)
  {
    TxByte('0' + ((val / div) % 10));
    div /= 10;
  }
}

void loop(){
  int temp;
  // val is 0 to 1024
  temp = analogRead(LM61_APIN);
  serNumOut(temp);
  serOut("\n\r");
  // wait 1 sec
  delay(1000);
}

出力はこんな感じです。

0529
0529
0529
0529
0529
0529
0529
0529
0529
0528

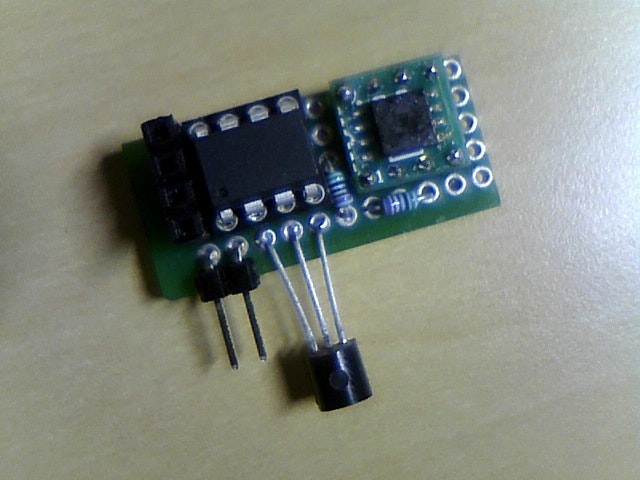

『昼夜逆転』工作室さんを参考にさせてもらい、LM61の出力を何かからはがしたNJM2904で2倍(Rf=5KΩ/Rg=5KΩ)にしてATTiny13に入れています。

このシリアル出力を蟹さんのmrubyで受けてThingSpeakに投げてテストしてました。実際の温度の計算はMATLABでおこないました。

ボーレートが38400なのは蟹さんのbootがこのボーレートでそのままmrubyで使っているからです。

Adruinoでfloatを使うとバイナリサイズが大きくなるので、生の値を蟹さんに渡しているのですが、そもそも蟹さんのmrubyはfloatが使えないので、そうするしかなかったです。
