RXマイコンのスタック

RX210ではデフォルトで以下のようなリンカースクリプトが作られます。

        .ustack 0x200: AT(0x200)
        {
                _ustack = .;
        } > RAM
        .istack 0x100: AT(0x100)
        {
                _istack = .;
        } > RAM
        .data 0x204: AT(_mdata)
        {

ustackはユーザーモードのスタックでistackは例外および特権（スーパーバイザー）モードでのスタックです。

dataには初期化された変数とされてない変数(BSS)が含まれます。初期化された変数はROMからコピーされます。

スタックは物理メモリの最後ではなく先頭に設定されます。なのでサイズが重要です。こうすることでメモリサイズが変わったターゲットでも同じ設定でリンクできます。

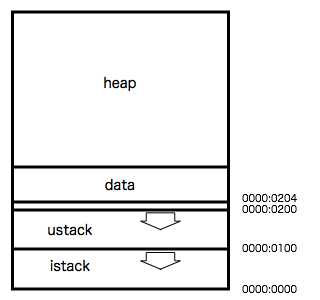

実際のメモリ配置は以下のようになります。

常に特権モードでユーザーモードに入らない場合は、ustackは使われないものと思われます。

GR-CIRTUSは物理メモリの最後にスタックを設定していました。
